Формирование инструмента произвольной формы

Для случая фасонной обработки и ряде других возникает необходимость задавать форму инструмента отличную от стандартной.

Для этого в CAM системе реализована возможность задания произвольного фасонного инструмента.

Для фрезерных инструментов он задается в виде образующей. Фасонный инструмент доступен во фрезерных операциях 2D контур, 3D контур и 5D контур.

Контур для задания образующей может быть получен из импортированной модели или нарисован при помощи функции Чертеж.

Порядок задания фасонного контура при помощи функции Чертеж следующий:

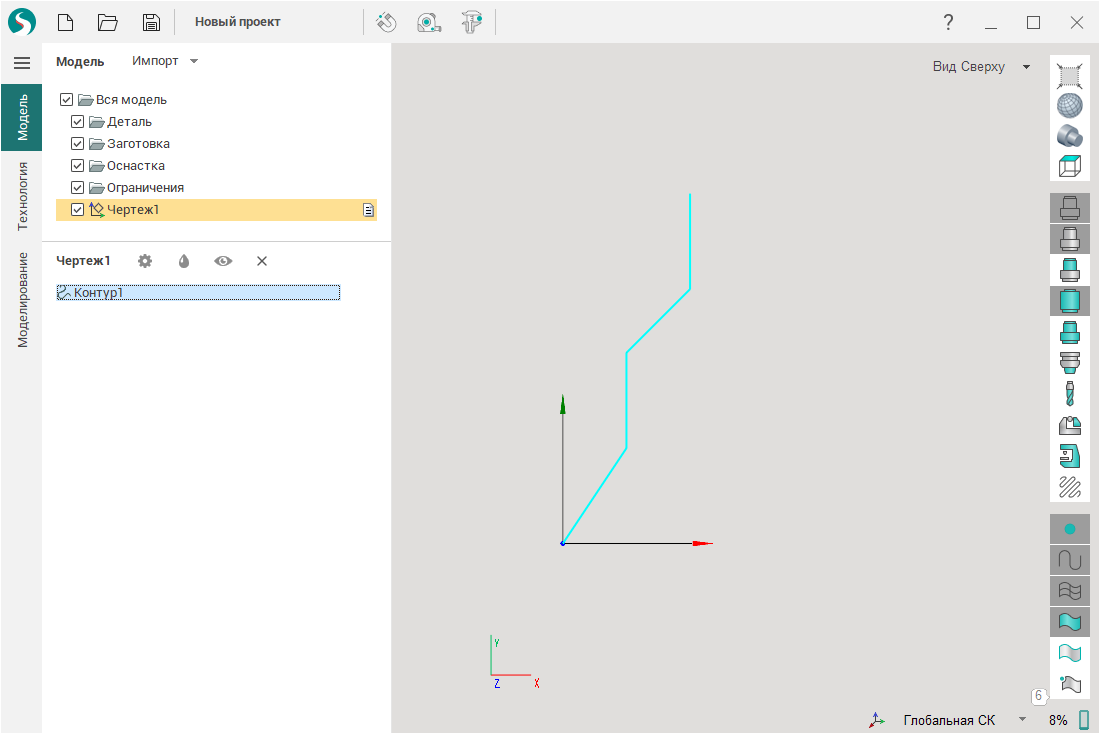

Включить режим построений нажатием кнопки и нарисовать профиль инструмента. При необходимости контур может быть параметризован.

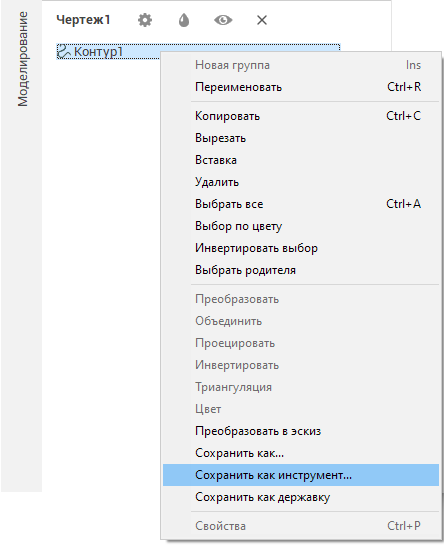

Полученный контур необходимо выбрать в списке слева и сохранить в файл, выбрав пункт меню Сохранить как инструмент..., как показано на рисунке ниже:

Все заданные контура сохраняются в каталоге "C:\Documents and Settings\All Users\Application Data\Sprut Technology\SprutCAM\Version 12\Tools".

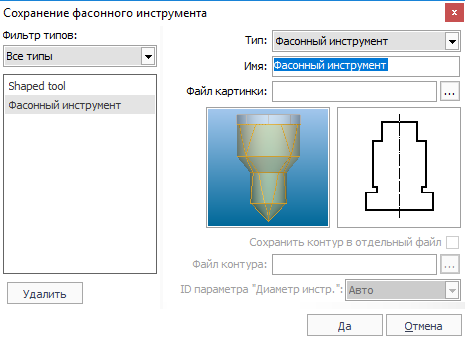

В появившемся окне следует указать тип контура, его имя и схему инструмента для которого он был задан (опционально):

В левой части окна расположен фильтр типов контуров и список ранее заданных контуров. При необходимости ранее заданные контура могут быть удалены или переименованы.

Сохранить контур в отдельный файл – позволяет сохранять геометрию контура отдельно от его описания.

В дальнейшем полученный контур может быть вновь загружен в редактор для корректировки.

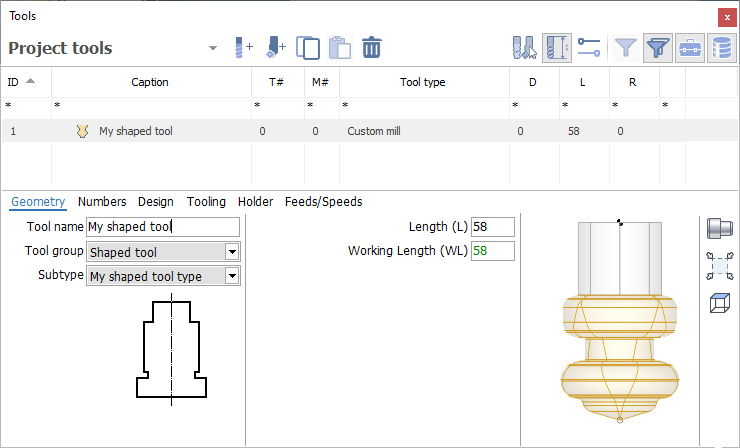

Далее вновь созданный тип инструмента можно будет выбрать в окне Инструменты:

Необходимо помнить, что при копировании базы инструментов, файлы контуров копироваться не будут. Поэтому при копировании базы на другой компьютер необходимо переносить их вручную.
