5D Черновая послойная

Область применения:

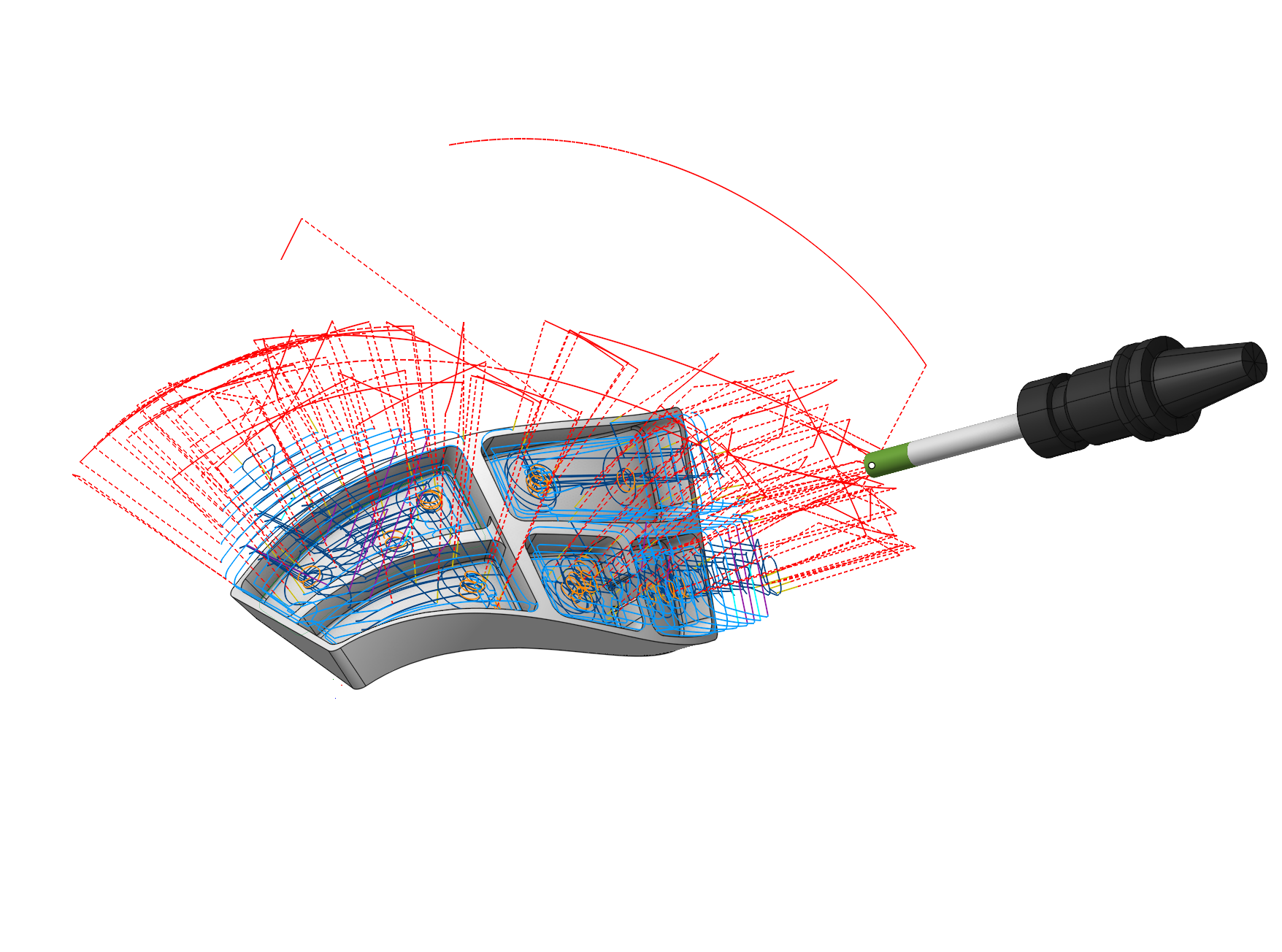

Специализированная операция для обработки карманов с криволинейной поверхностью дна, на основе Черновой послойной операции.

Рабочее задание:

Поверхность пола. Управляющая поверхность. В ее качестве обычно принимается поверхность дна кармана.

Кривая рабочей зоны. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. В данной операции для определения рабочей зоны может применяться только замкнутая кривая. Подробнее.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия обработки:

Этот параметр позволяет пользователю добиться того, чтобы траектория инструмента выглядела параллельной, равноудаленной или другой при выполнении операций обработки карманов. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Уровни обработки:

Определяет диапазон обработки по оси инструмента.

Нажмите здесь, чтобы развернуть..

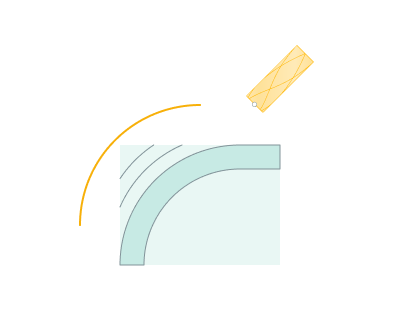

Автомат. верхний уровень. При установленном флаге, верхний уровень рассчитывается автоматически на основе учета заготовки.

Некоторые параметры из этой группы работают аналогично Черновой послойной операции. Подробнее.

Сторона обработки:

Задается допустимая сторона поверхности для обработки.

Нажмите здесь, чтобы развернуть..

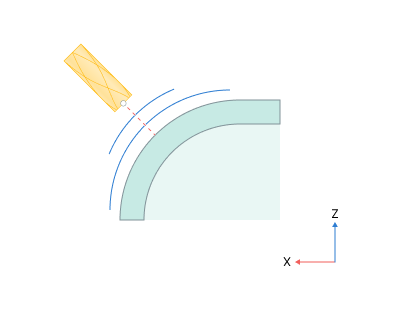

Передняя. Инструмент может выполнять обработку только со стороны положительного направления вектора нормали к поверхности.

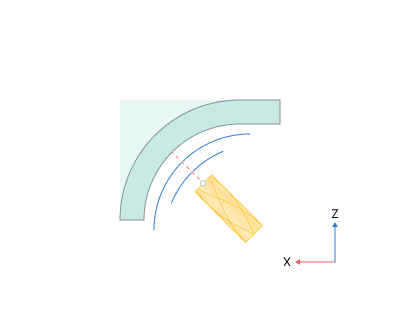

Обратная. Инструмент может выполнять обработку только со стороны противоположной вектору нормали к поверхности.

Глубина резания:

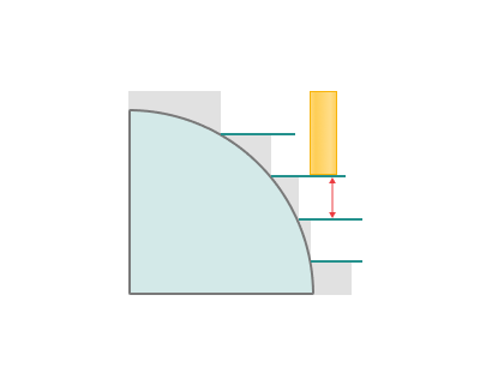

Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями.

Нажмите здесь, чтобы развернуть..

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Параметры врезания в выборке. Включение погружений позволяет выполнять обработку закрытых карманов. Когда CAM-система (система автоматизированной подготовки управляющих программ) обнаруживает закрытый карман, который невозможно обработать снаружи, она формирует движение погружения. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
