Запись макроса
Область применения:
Запускает запись нового макроса; повторное нажатие останавливает запись. Запись привязывается к проекту, активному в момент ее запуска. При переключении проекта во время записи она автоматически завершается. Запись и редактирование существующего макроса взаимоисключают друг друга: новую запись нельзя запустить, пока макрос открыт для редактирования, и наоборот.
Сохранение состояния проекта.
Макрос может начинаться с повторного создания текущей наладки проекта, чтобы при последующем запуске воспроизводились те же исходные условия. Набор сохраняемых данных определяется до нажатия кнопки Запись.

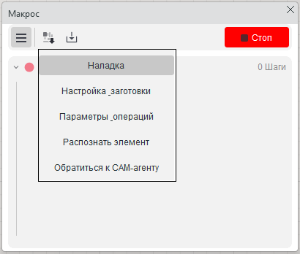

- Откройте раскрывающийся список Состояние проекта на панели инструментов. 2. Выберите необходимые пункты: Наладка станка, Настройка заготовки, Параметры операций, Распознать элемент, Обратиться к Cam-агенту.
Запись действий

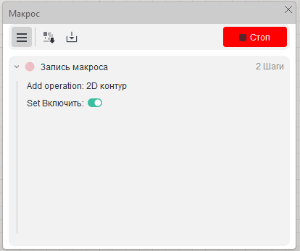

- Нажмите Запись. Кнопка примет вид значка остановки, в заголовке панели появится Запись макроса, а счетчик шагов установится в значение 0 шагов. 2. Выполните необходимые действия в проекте. Каждое распознанное действие добавляется в список как шаг, а счетчик шагов обновляется в реальном времени. В частности, записываются следующие действия:
создание операции;
выбор операции в дереве операций;
настройка заготовки — добавление и редактирование примитивов заготовки (параллелепипеда, цилиндра, отливки, призмы и т. д.) и их припуска;
добавление оснастки — патронов, тисков, зажимов, опор — и редактирование ее припуска, цвета и имени;
назначение геометрии операции — граней, рабочих и ограничивающих зон, кривых, отверстий, направляющих граней, областей;
выбор элементов в 3D-модели; редактирование свойств элементов.
- Для завершения записи нажмите ту же кнопку, которая теперь имеет вид кнопки Стоп. В заголовке появится значение Запись завершена.
После остановки записи система подставляет предлагаемое имя макроса (например, Название макроса 1) и открывает панель Сохранить. Перед сохранением записанные шаги можно просмотреть и уточнить. Подробнее
