Обязательные проверки перед заключительной генерацией УП

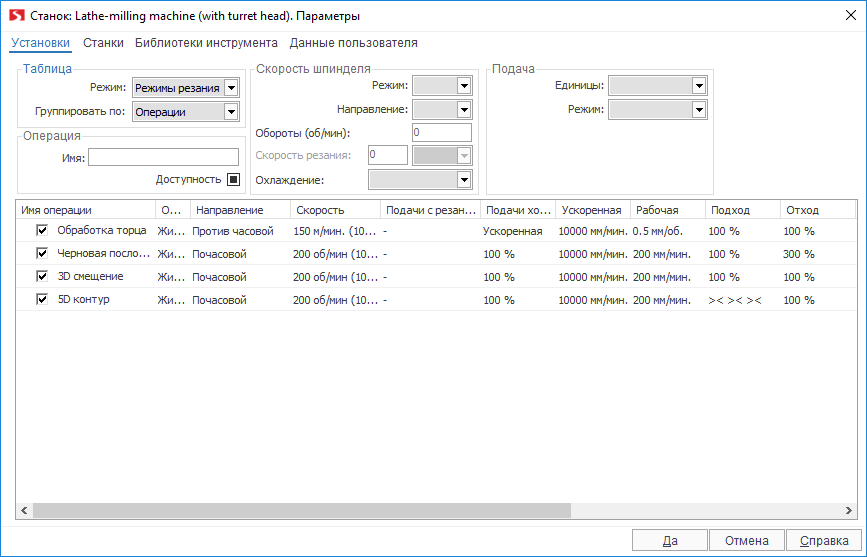

Заключительный контроль параметров выполняется в сводном окне операций. Для открытия окна выберите корневую операцию (станок) и нажмите кнопку Параметры.
Окно позволяет редактировать однотипные параметры сразу нескольких операций. Для этого нужно выделить требуемые операции удерживая кнопку [Shift] или [Ctrl], после чего ввести нужные значения в поля ввода, расположенные в верхней части окна. Окно имеет два режима: режим редактирования инструментов и режим редактирования режимов резания.
- Проверьте правильность установленных номеров инструмента. Система не контролирует, если в различных операциях под одинаковыми номерами установлены различные инструменты.
- Обязательно проверьте настроечную точку инструмента во всех операциях. При неверной настроечной точке моделирование работает корректно, а управляющая программа генерируется с серьезным сдвигом, что может привести к поломке инструмента или даже станка.
- Переключитесь в режим контроля условий резания, проверьте, направление вращения шпинделя, охлаждение и правильность значений подач.
- После любых изменений параметров и пересчета траектории еще раз моделируйте процесс обработки и убедитесь в отсутствии восклицательных знаков.
