Вкладка<Единицы измерения>

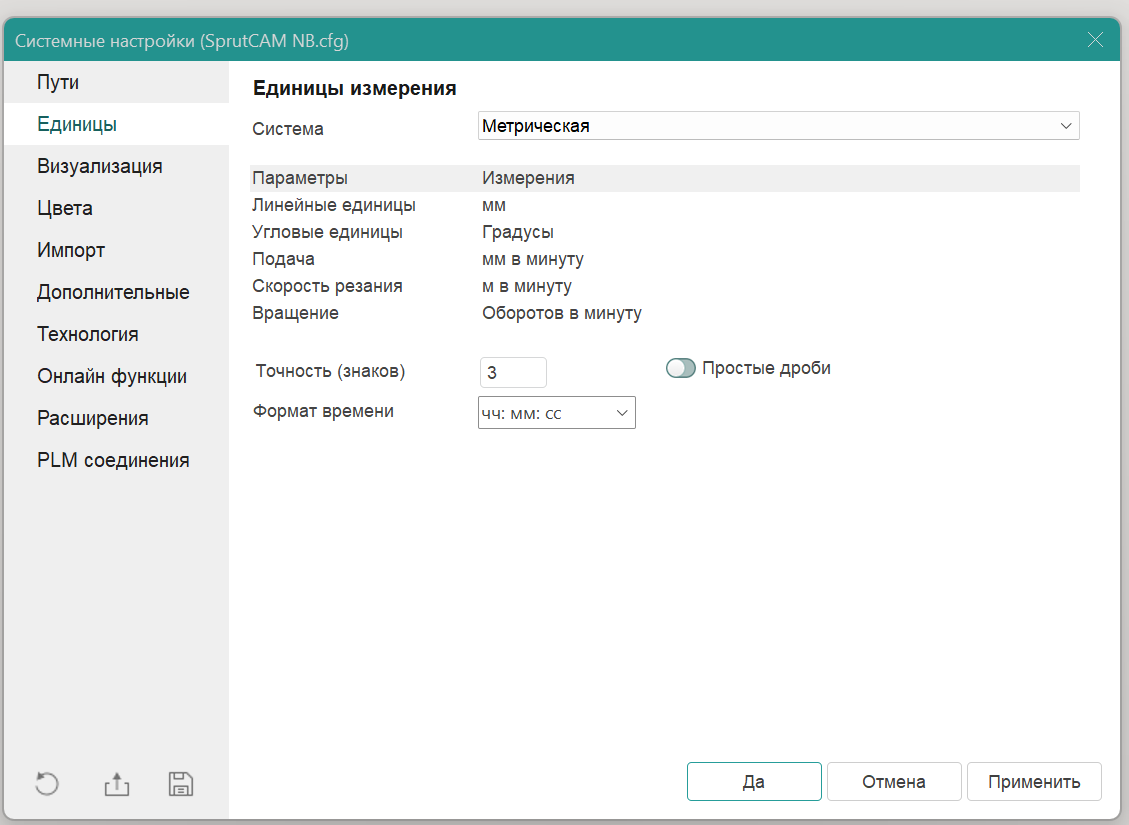

На странице располагаются настройки единиц измерения модели и панель настроек параметров системы по умолчанию.

Линейные размеры задаются в единицах, соответствующих импортируемой модели. Выходные данные формируются в тех же единицах. То есть для получения управляющей программы для станка ЧПУ в миллиметрах все линейные размеры модели должны быть заданы в миллиметрах.

Угловые размеры задаются в градусах с десятичными долями.

Параметры операций по умолчанию заполняются из указанного на панели Параметры по умолчанию файла. По кнопке Редактировать открывается окно для изменения параметров в выбранном файле.

• Точность знаков – количество знаков после запятой для величин, которые будут выводиться в управляющую программу. Рекомендуется устанавливать значение равным или на единицу больше, чем максимальная точность станка (или требуемое количество знаков после запятой в управляющей программе).
• Формат времени – формат, в котором будет показываться время в системе (например, время обработки на станке).
• Простые дроби – флаг использования в системе простых дробей.
