Упрощение геометрической модели

Функция Упрощение геометрической модели может быть вызвана из контекстного меню графического окна.

Данная функция предназначена только для удаления внутренних поверхностей в закрытых оболочках геометрической модели. Это может быть полезно, если в проекте используется очень детализированная модель, что может влиять как на скорость работы программы, так и на итоговый размер проекта.

В результате работы функции, с определенной точностью, получается пустотелая оболочка.

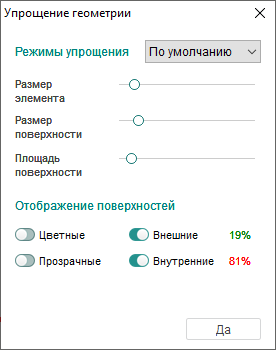

По умолчанию параметры упрощения выставлены оптимальным образом, но при желании можно использовать как готовые наборы параметров, так и задать их вручную.

Блок Режимы упрощения устанавливает наборы параметров.

Размер оболочки - Устанавливает минимальный размер оболочек, которые будут участвовать в расчете. Все что меньше, автоматически помечается как внутренние объекты.

Размер поверхности - Устанавливает минимальный размер отдельных поверхностей, которые будут участвовать в расчете. Все что меньше, автоматически помечается как внутренние объекты.

Площадь поверхности - Устанавливает минимальную внутреннюю площадь поверхностей, при которой они будут считаться внутренними.

Блок Отображение поверхностей отвечает за режимы отображения поверхностей.

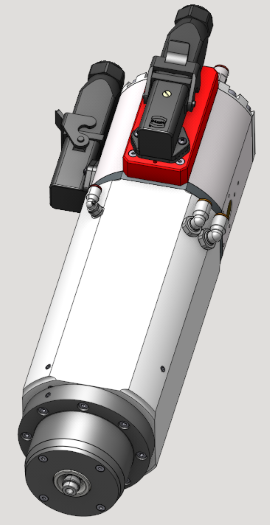

Цветные - Показывает исходные цвета геометрической модели. По умолчани ю зеленым выделены внешние поверхности, а красным внутренние.

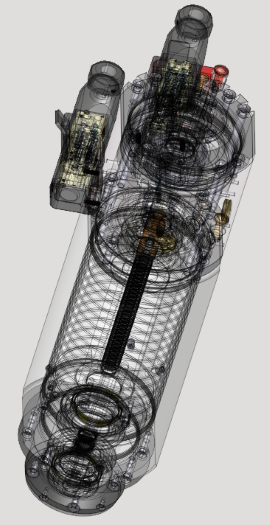

Прозрачные - Показывает прозрачную геометрическую модель.

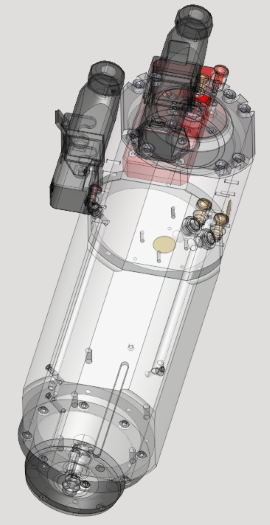

Внешние - Показывает внешние поверхности.

Внутренние - Показывает внутренние поверхности.
