5D Cтенки

Область применения:

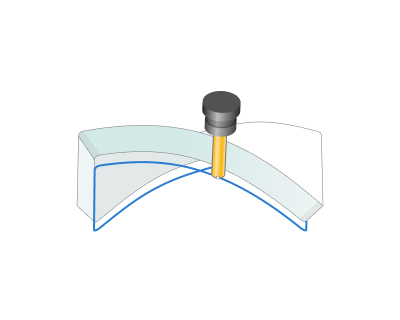

Операция предназначена для обработки сложных линейчатых поверхностей боковой стороной фрезы. Она относится к группе пятиосевых операций и может применять наклон инструмента. Наклон инструмента может устанавливаться автоматически или редактироваться пользователем путем изменения векторов в точках траектории инструмента. Операция относится к группе чистовых, но поддерживает черновые проходы.

Рабочее задание:

Существует два алгоритма расчёта операции: один по Нижнему краю, а другой — По двум кривым. Выбранная стратегия определяет Рабочее задание и подмножество параметров на вкладке Стратегия.

Нижнему краю.

Нижнее ребро. Кривая, служащая нижней границей обрабатываемой поверхности. Параметры элемента работают аналогично как в Параметрах кривых в операции 5D контур. Подробнее

По двум кривым.

Первая кривая. Определяет нижнюю кривую на поверхности заготовки.

Вторая кривая. Определяет верхнею кривую на поверхности заготовки.

Линия синхронизации. Определяет связь между нижней и верхней кривой, с её помощью разделяются участки поверхности. Чем больше линий синхронизации, тем выше точность.

Вспомогательные грани. Определяет рабочую поверхность, необходимую для моделей сложной формы. Добавляется к автоматически сгенерированной поверхности. Может заменить её, если флажок Использовать автоматические сетки отключен.

Параметры, доступные для двух стратегий.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

5D Стенки (Авто). Вычисляет наиболее оптимальный путь инструмента с минимальным количеством зарезов и дефектов.

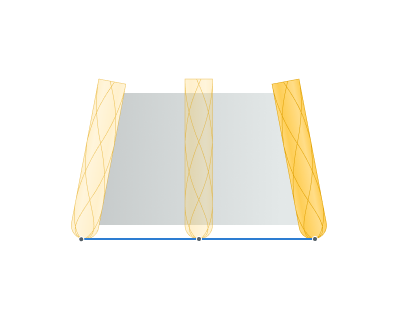

Кратчайшее расстояние. Вычисляет траекторию инструмента с наименьшим расстоянием между верхней и нижней кривыми.

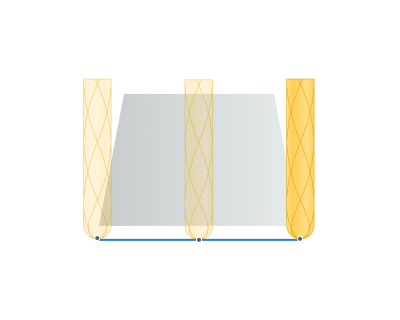

Перпендикулярно к направляющей кривой. Вычисляет траекторию инструмента перпендикулярно основной (нижней) кривой.

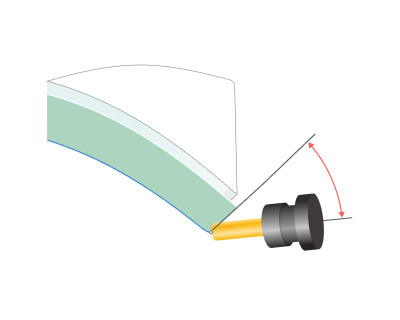

Угол отклонения. Дополнительный угол наклона инструмента в плоскости, перпендикулярной направлению движения.

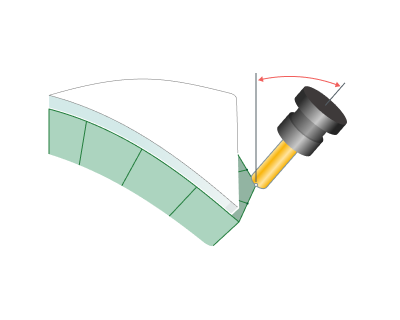

Использовать произвольные вектора инструмента. По умолчанию, система выставляет вектора вдоль заданной поверхности. Установка флага позволяет пользователю самостоятельно настроить наклон инструмента в произвольных точках. интерактивно в графическом окне.

Использовать альтернативную сторону. Изменяет сторону обработки на противоположную.

Используйте автом. сетки. Параметр, отвечающий за использование автоматически сгенерированной сетки между двумя кривыми. Часто не соответствует кривым обрабатываемой поверхности.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.. Эта группа параметров работает аналогично как в Черновой послойной операции. Подробнее

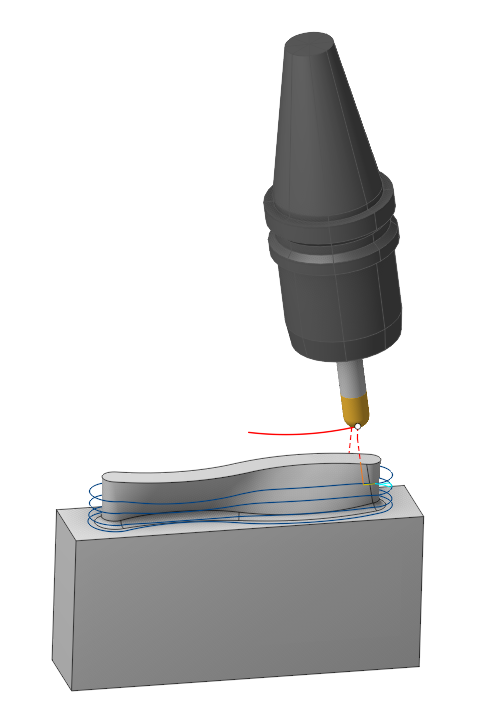

Точка контакта инструмента.

Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.

Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Выход инструмента:

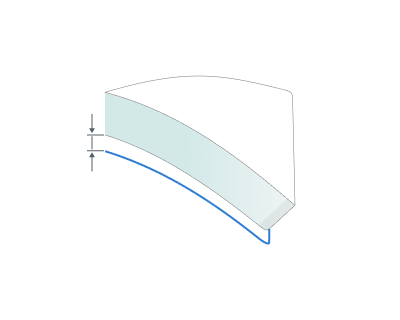

Позволяет сместить инструмент вдоль своей оси на указанное расстояние, в случае обнаружения недорезов, В случае отсутствия недорезов и ограничения инструмента поверхностью снизу, смещения производится не будет.

Нажмите здесь, чтобы развернуть..

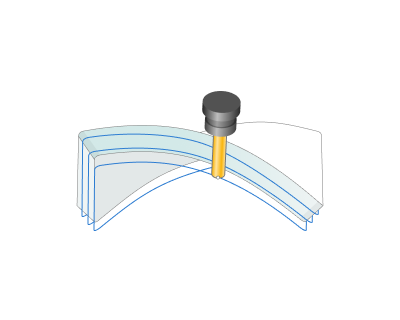

Осевые проходы:

Установка флага добавляет дополнительные проходы вдоль обрабатываемой поверхности.

Нажмите здесь, чтобы развернуть..

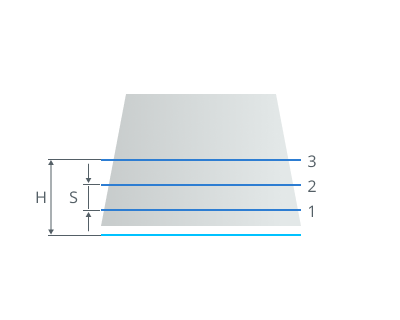

Задать. Пользователь самостоятельно устанавливает Шаг и Количество проходов.

S - Шаг H - Параметр высоты. Рассчитывается на основе Шаг и Количество.

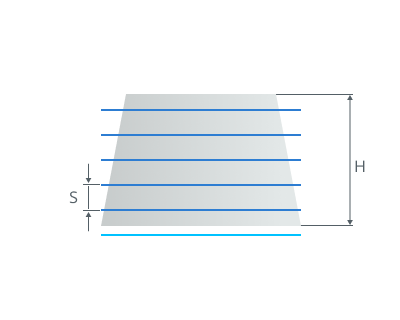

По шагу. Система автоматически определяет верхний уровень. Шаг между проходами задается пользователем в параметрах.

S - Шаг H - Параметр высоты. Рассчитывается автоматически на основе модели

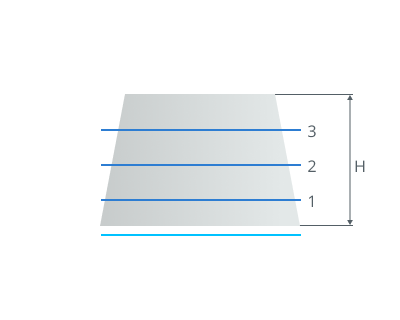

По количеству. Система автоматически определяет верхний уровень. Шаг рассчитывается на основе заданного количества проходов.

H - Параметр высоты. Рассчитывается автоматически на основе модели

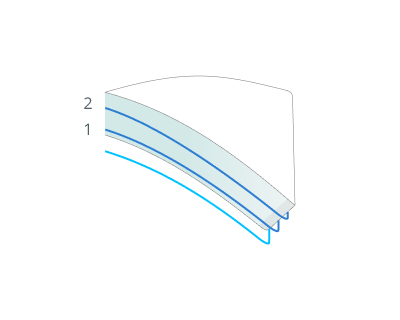

Количество проходов. Количество осевых проходов.

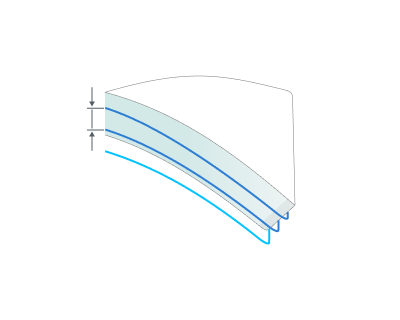

Шаг. Расстояние между осевыми проходами.

Точки контакта. Позволяет изменить точки контакта инструмента с начальной линии на конечную. Эта группа работает аналогично 5D по поверхностям. Подробнее

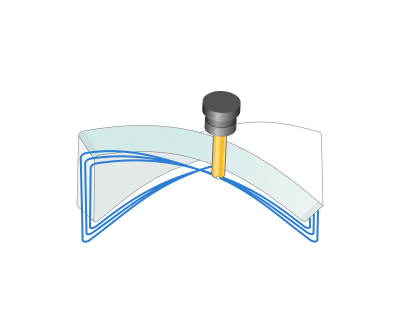

Радиальные проходы:

Установка флага добавляет дополнительные черновые проходы перпендикулярно обрабатываемой поверхности.

Нажмите здесь, чтобы развернуть..

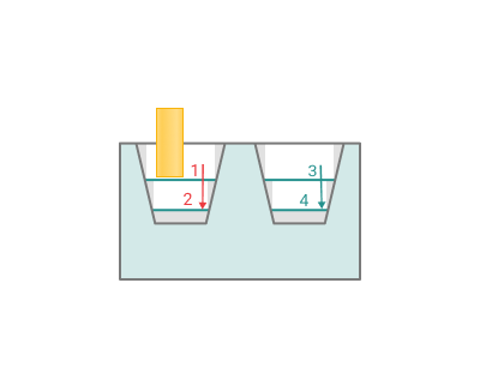

При установке флага появляется выпадающий список, позволяющий организовать порядок выполнения черновых проходов:

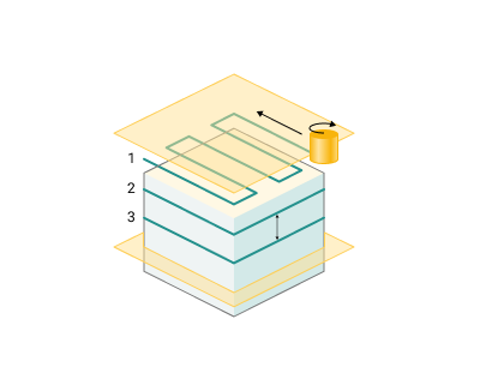

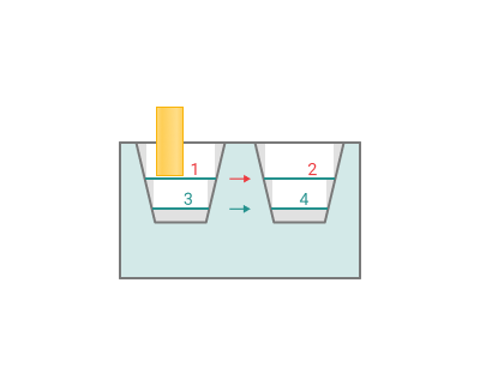

По уровням. Черновые проходы выполняются в порядке расположения слоев.

По строкам. Черновые проходы выполняются в порядке расположения строк.

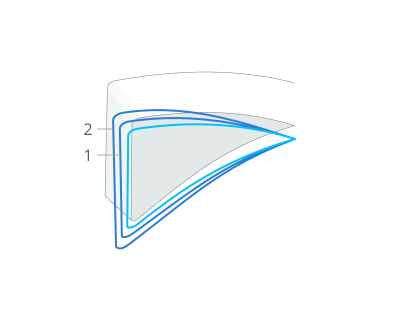

Количество. Количество радиальных проходов.

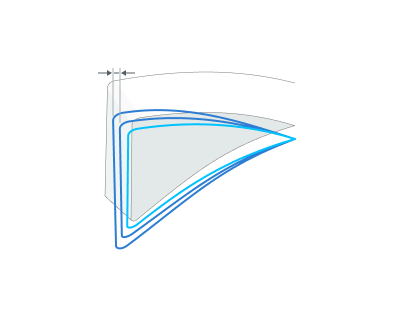

Шаг. Расстояние между радиальными проходами.

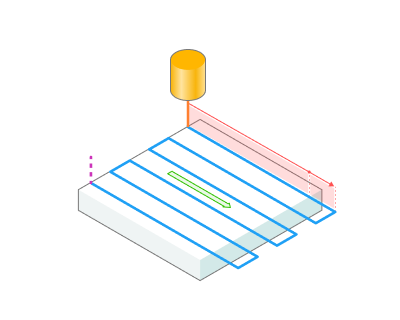

Удлинение/обрезка проходов.

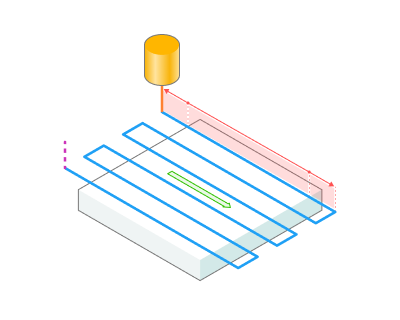

Опция позволяет удлинить или обрезать начало и конец траектории.

Нажмите здесь, чтобы развернуть..

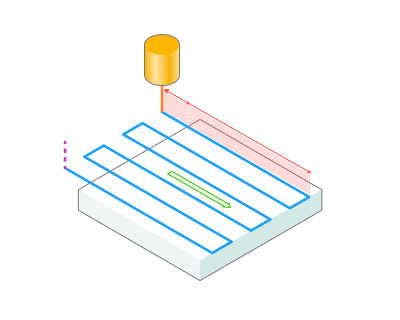

Начало. При вводе положительного значения, система удлиняет начало рабочих проходов траектории на указанную величину. При вводе отрицательного значения, начала проходов укорачиваются.

Конец. При вводе положительного значения, система удлиняет конец рабочих проходов траектории на указанную величину. При вводе отрицательного значения, концы проходов укорачиваются.

Сортировка.

Управляет последовательностью проходов траектории инструмента во время обработки поверхности.

Нажмите здесь, чтобы развернуть..

Порядок обработки. Определяет порядок формирования проходов.

Снизу вверх. Проходы формируются снизу вверх.

Сверху вниз. Проходы формируются сверху вниз.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

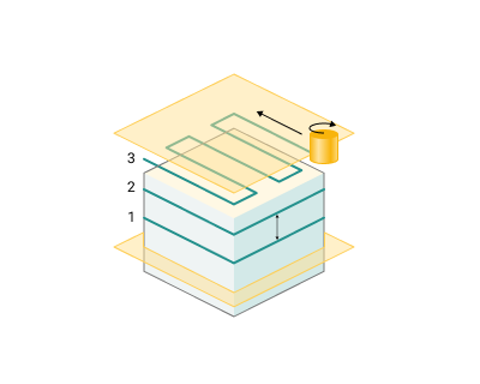

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
