Сортировка отверстий
Окно сортировки отверстий позволяет выбрать один из типов сортировки используя некоторые параметры, чтобы отсортировать список отверстий.
Система имеет четыре шаблона сортировки: Прямоугольный, Круговой (кольца), Круговой (секторы), Оптимально.

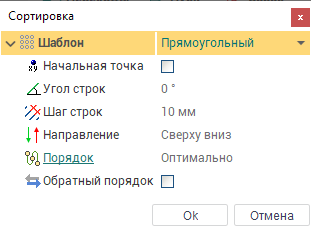

Шаблон Прямоугольный позволяет сортировать отверстия вдоль строк расположенных по XY. Данный тип сортировки имеет следующие параметры:
— начальная позиция расчёта строк
— угол для поворота строк
— расстояние между строками
— направление для расчёта траектории сверления отверстий (Доступные значения: Сверху вниз, Снизу вверх)
— порядок движения между строками (Доступные значения: В одном направлении, Зигзагом, Оптимально)
— изменение порядка в обратную сторону
Если у параметра Начальная точка не установлен флаг, тогда система выберет первое отверстие траектории сверления.
Шаблон Круговой (кольца) позволяет сортировать отверстия вдоль колец расположенных от указанного центра. Данный тип сортировки имеет следующие параметры:
— центр расчёта колец
— угол установки стартовой позиции
— расстояние между центром и первым кольцом
— расстояние между кольцами
— направление для расчёта траектории сверления отверстий (Доступные значения: По часовой стрелке, Против часовой стрелки)
— направление для расчёта траектории сверления отверстий (Доступные значения: Снаружи внутрь, Изнутри наружу)
— порядок движения между кольцами (Доступные значения: В одном направлении, Зигзагом, Оптимально)
Шаблон Круговой (секторы) позволяет сортировать отверстия используя сектора окружности. Данный тип сортировки имеет следующие параметры:
- — центр расчёта секторов
- — угол установки стартовой позиции
— расстояние между секторами (Имеется два режима ввода значения: Количество и Угол)- — направление для расчёта траектории сверления отверстий (Доступные значения: По часовой стрелке, Против часовой стрелки)
- — направление для расчёта траектории сверления отверстий (Доступные значения: Снаружи внутрь, Изнутри наружу)
- — порядок движения между секторами (Доступные значения: В одном направлении, Зигзагом, Оптимально)

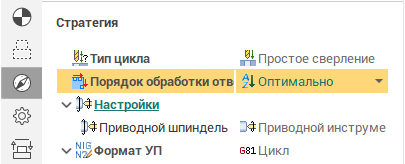

Шаблон Оптимально соответствует выбранному режиму Оптимально во вкладке Стратегия за исключением настраиваемых параметров.
Данный тип сортировки имеет следующие параметры:
— начальное отверстие для расчёта оптимальной траектории сверления- — изменение направления траектории сверления в обратную сторону
Если у параметра Начальная точка не установлен флаг, тогда система выберет первое отверстие траектории сверления.
