Распознавание элементов

Область применения:

Функция Распознавания элементов была добавлена для операции 6D контур (Подробнее). Это позволяет распознавать следующие конструктивные элементы: Окружность, Прямоугольник, Прямоугольник со скруглением, Паз, Шестиугольник и отверстие типа "Замочная скважина". Данная возможность позволяет заменять примитивные команды перемещения (отрезки, дуги) в управляющих программах на высокоуровневые конструктивные элементы, что повышает читаемость и компактность кода, а также открывает расширенные возможности постпроцессирования.

Распознавание контуров.

Фильтр элементов. Дает возможность указать, какие типы элементов должны распознаваться. По умолчанию выбраны Все.

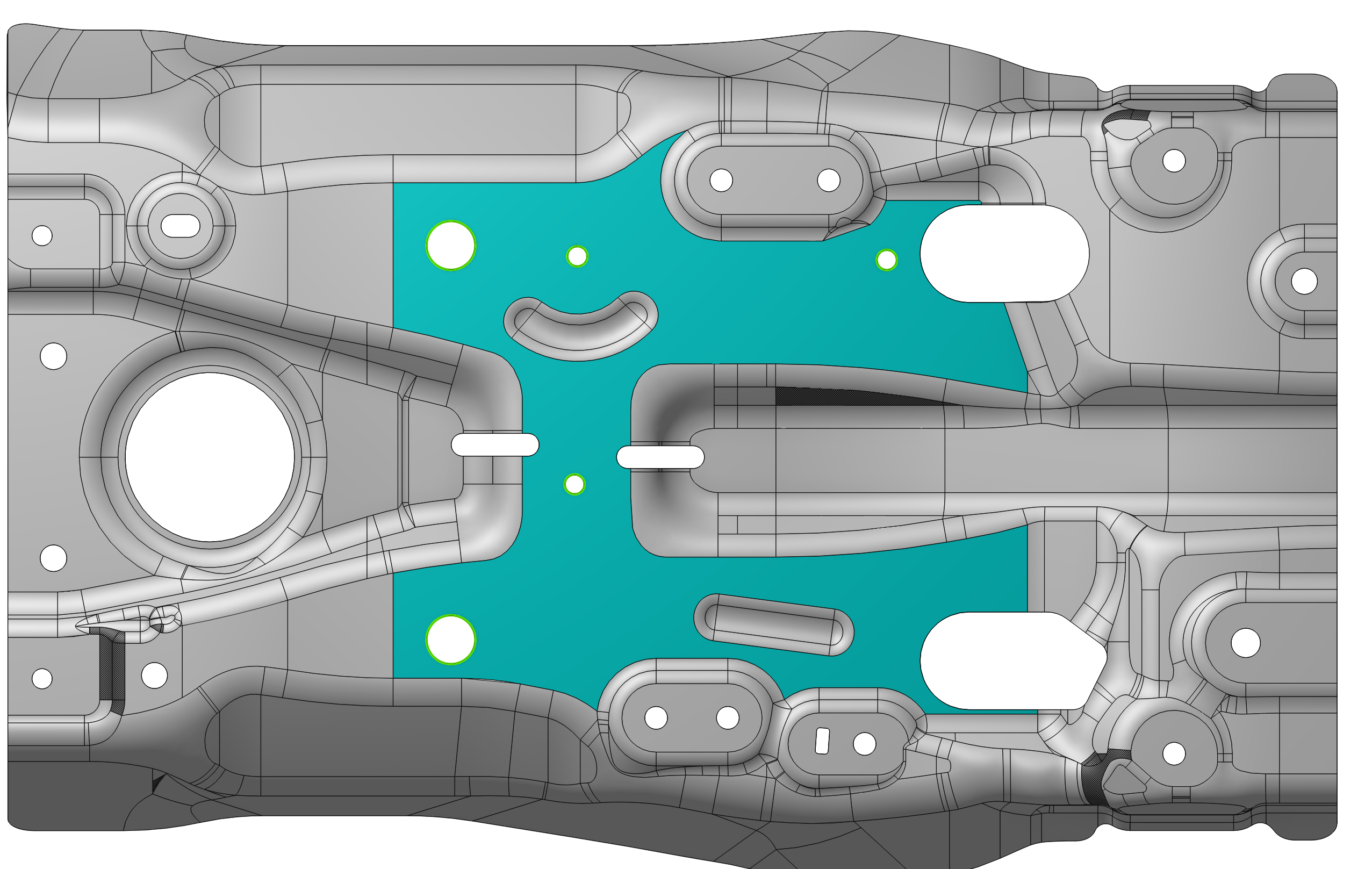

Выбор поверхностей. Позволяет выбрать поверхность, на которой будут распознаваться элементы. (Для выбора конкретных поверхностей необходимо выключить Распространение по касательной)

Подробнее

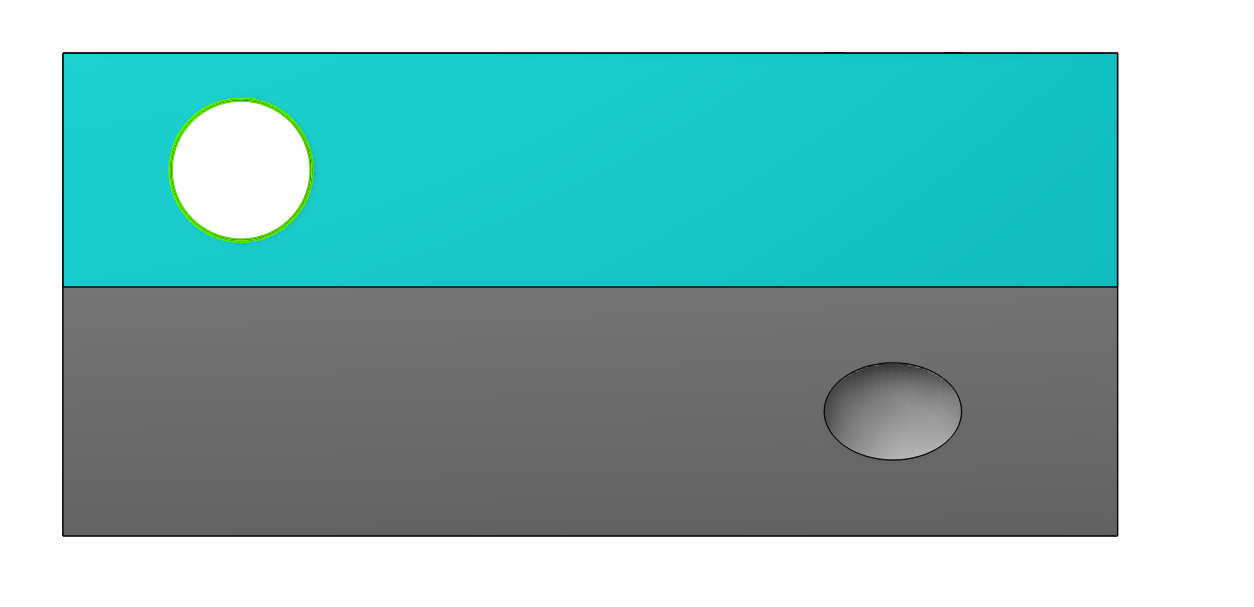

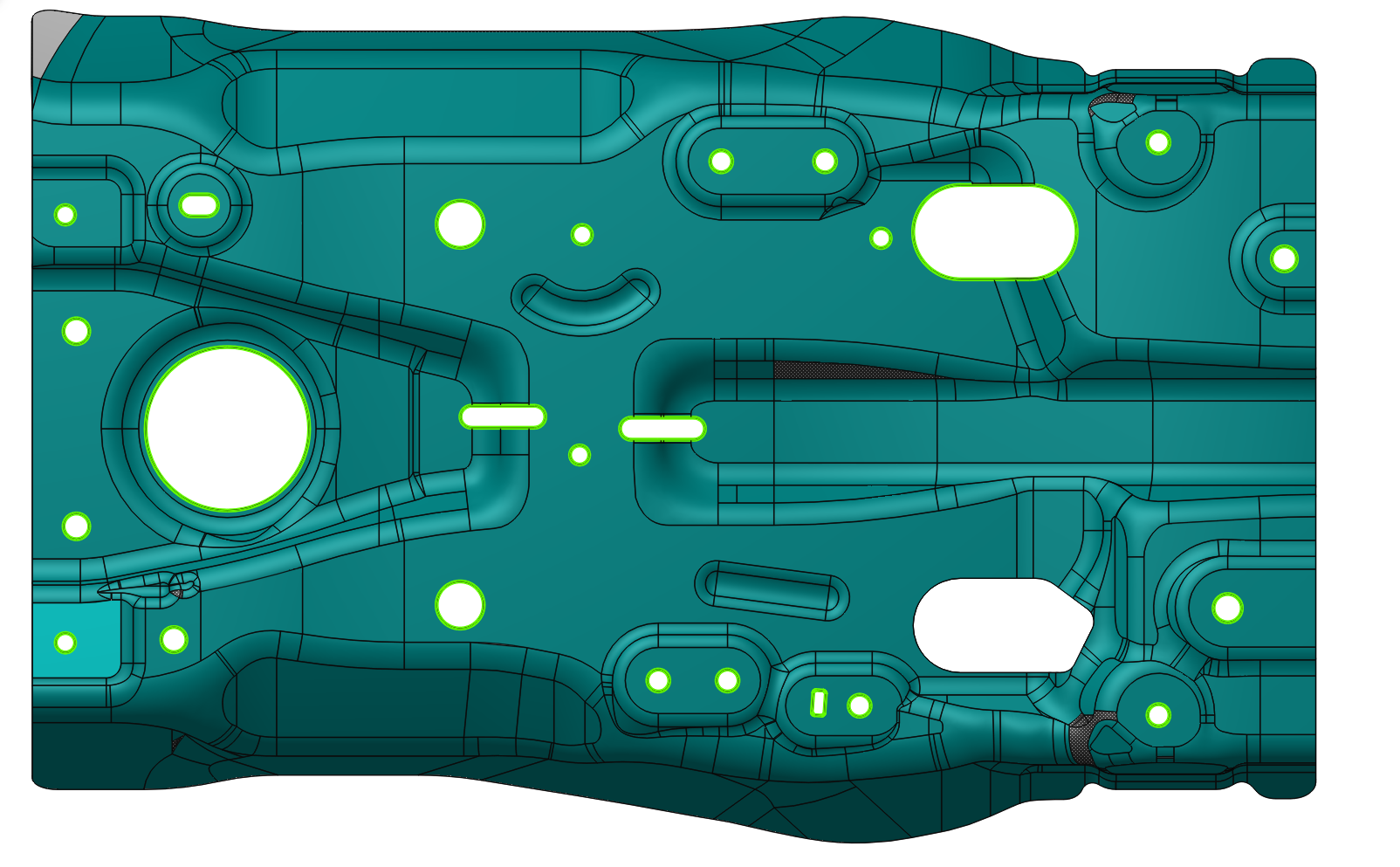

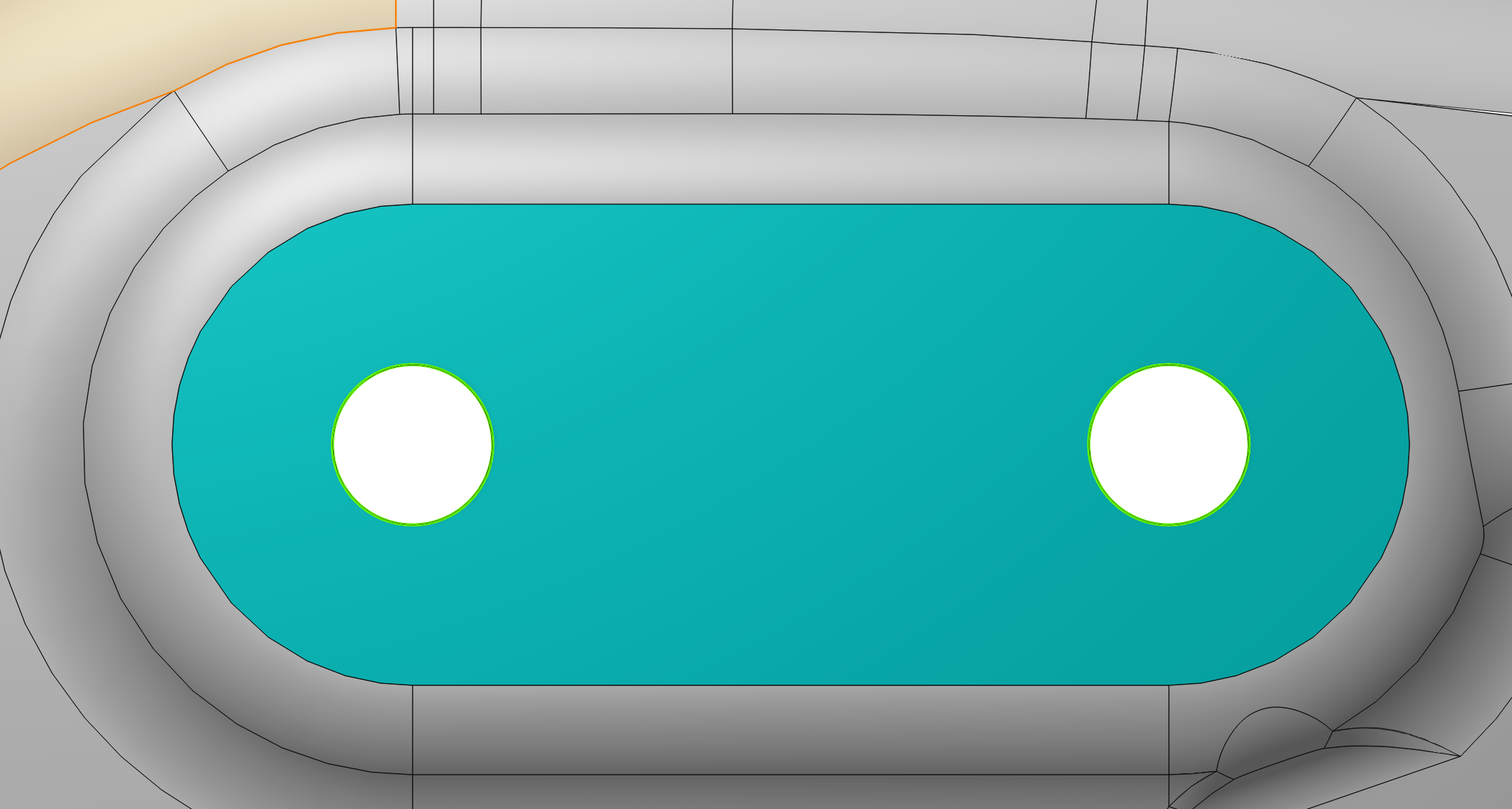

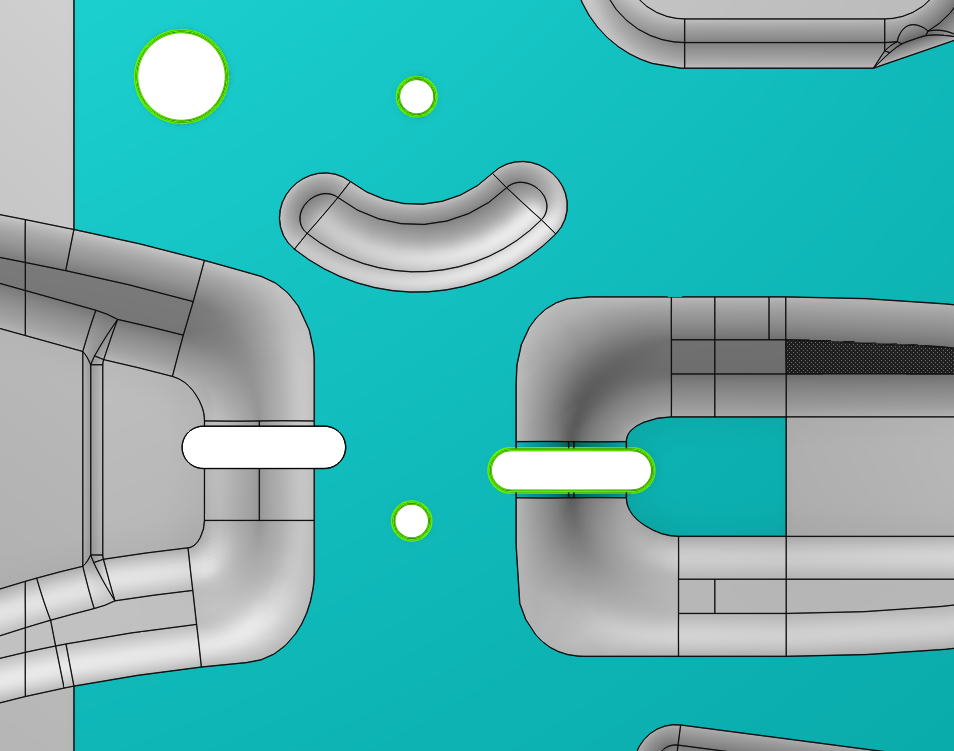

Выбранная поверхность подсвечивается соответствующим цветом. Кроме того, все найденные элементы также подсвечиваются.

Нажмите Выбор и укажите требуемую поверхность. Последовательно выбирая поверхности, вы формируете список поверхностей. Чтобы удалить поверхность из списка, щелкните по уже выбранной поверхности.

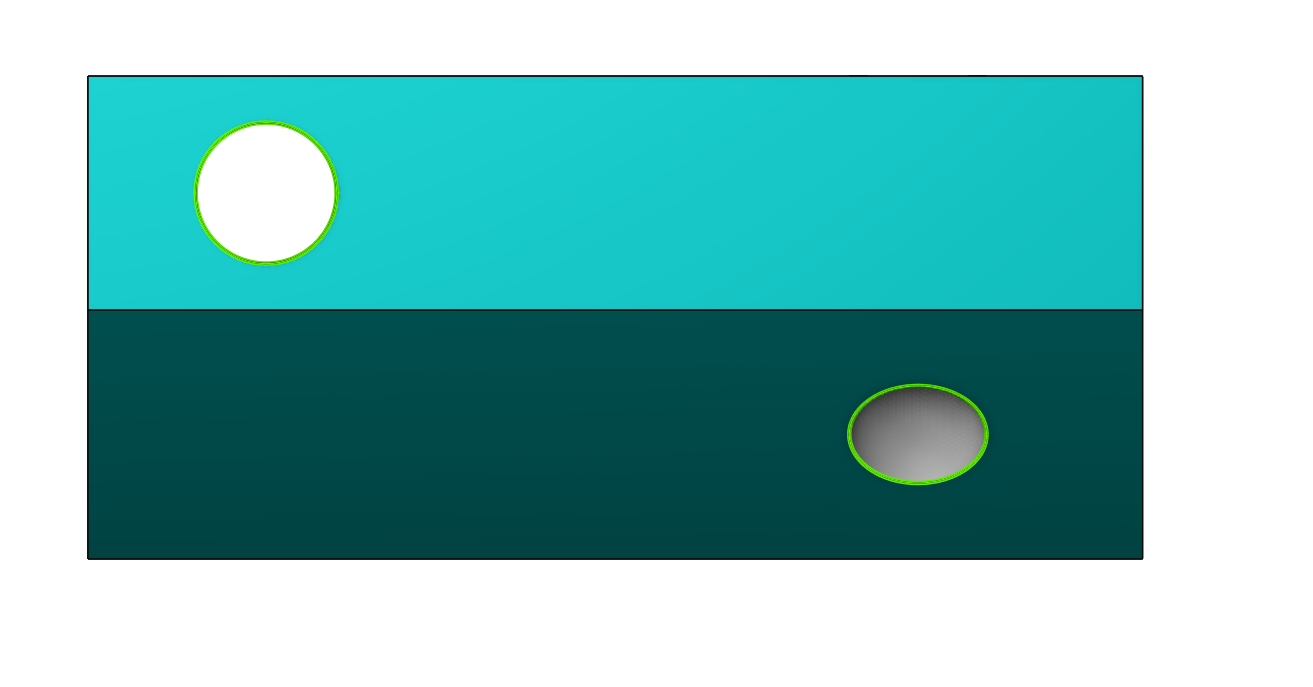

Если элемент расположен на нескольких поверхностях, необходимо выбрать все соответствующие поверхности.

Для снижения трудоемкости выбора поверхностей опция Распространение по касательной включена по умолчанию.

Распространение по касательной. Эта функция позволяет выбирать сопряженные поверхности.

Подробнее

По умолчанию задан угол 0°. Это соответствует работе функции Гладкие (плавно сопрягающиеся поверхности). Подробнее

При отключенной опции распознавание элементов выполняется исключительно на поверхностях, указанных пользователем вручную.

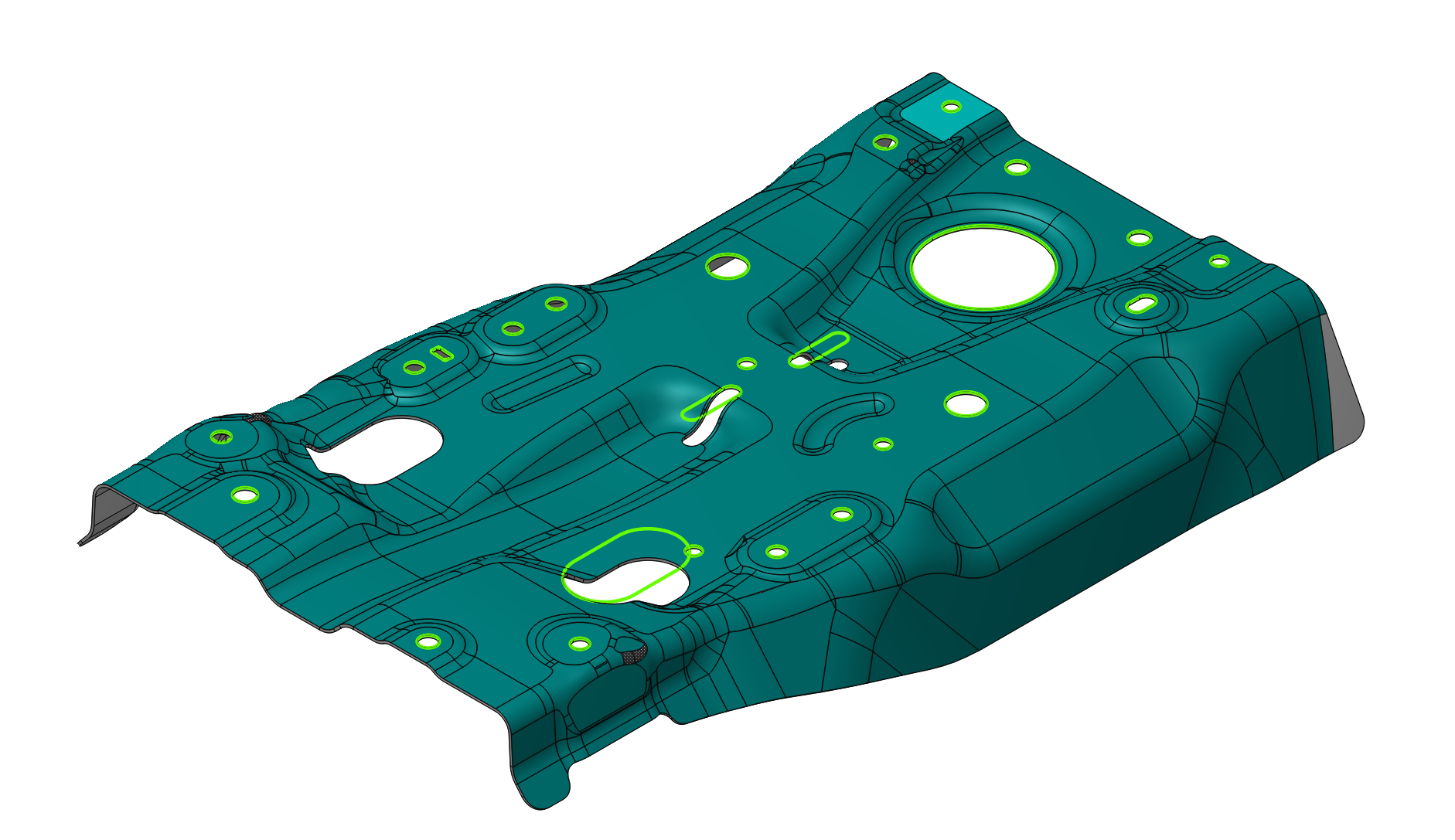

Увеличение угла позволяет выбирать также и несопряженные поверхности.

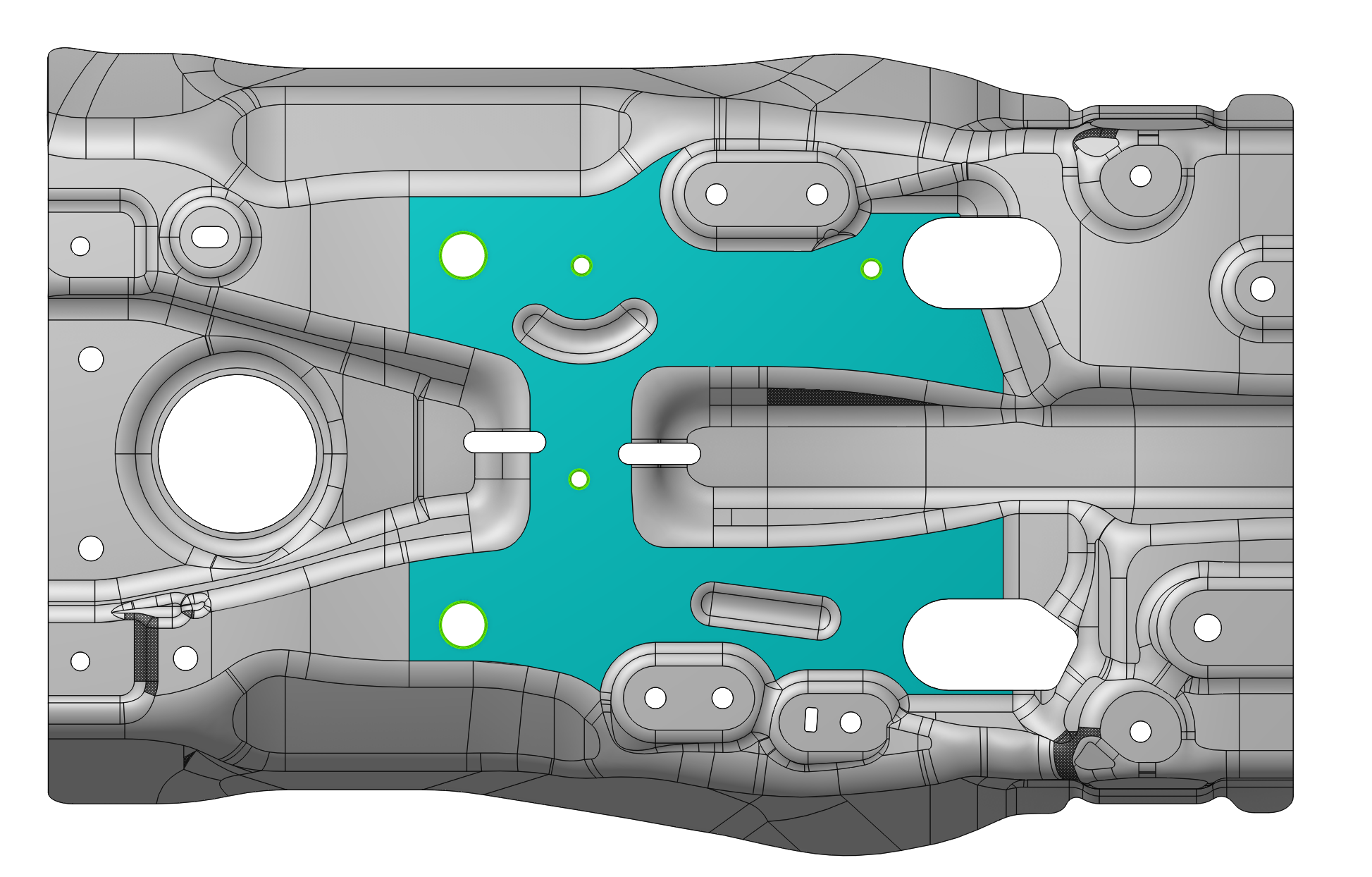

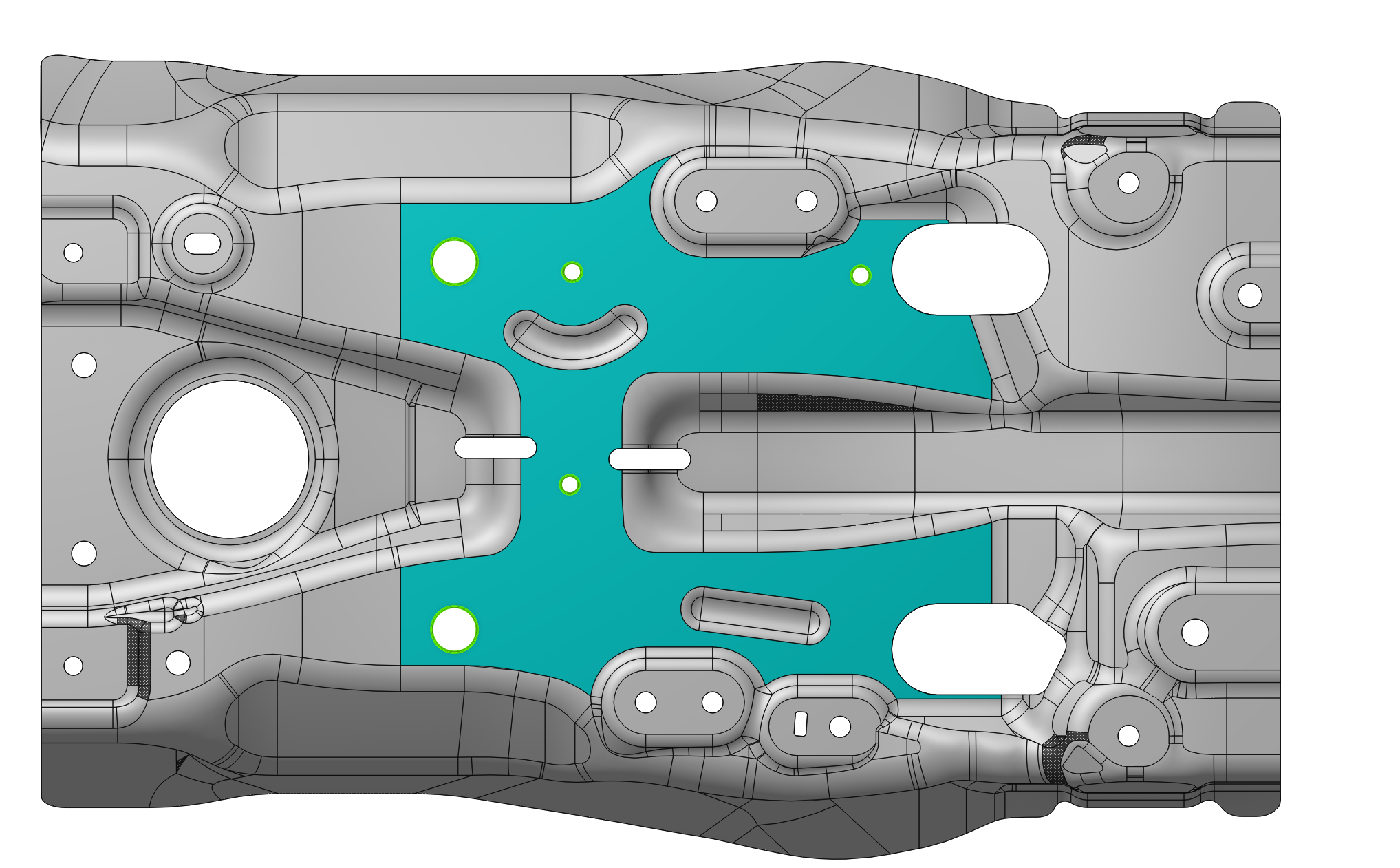

Угол = 0

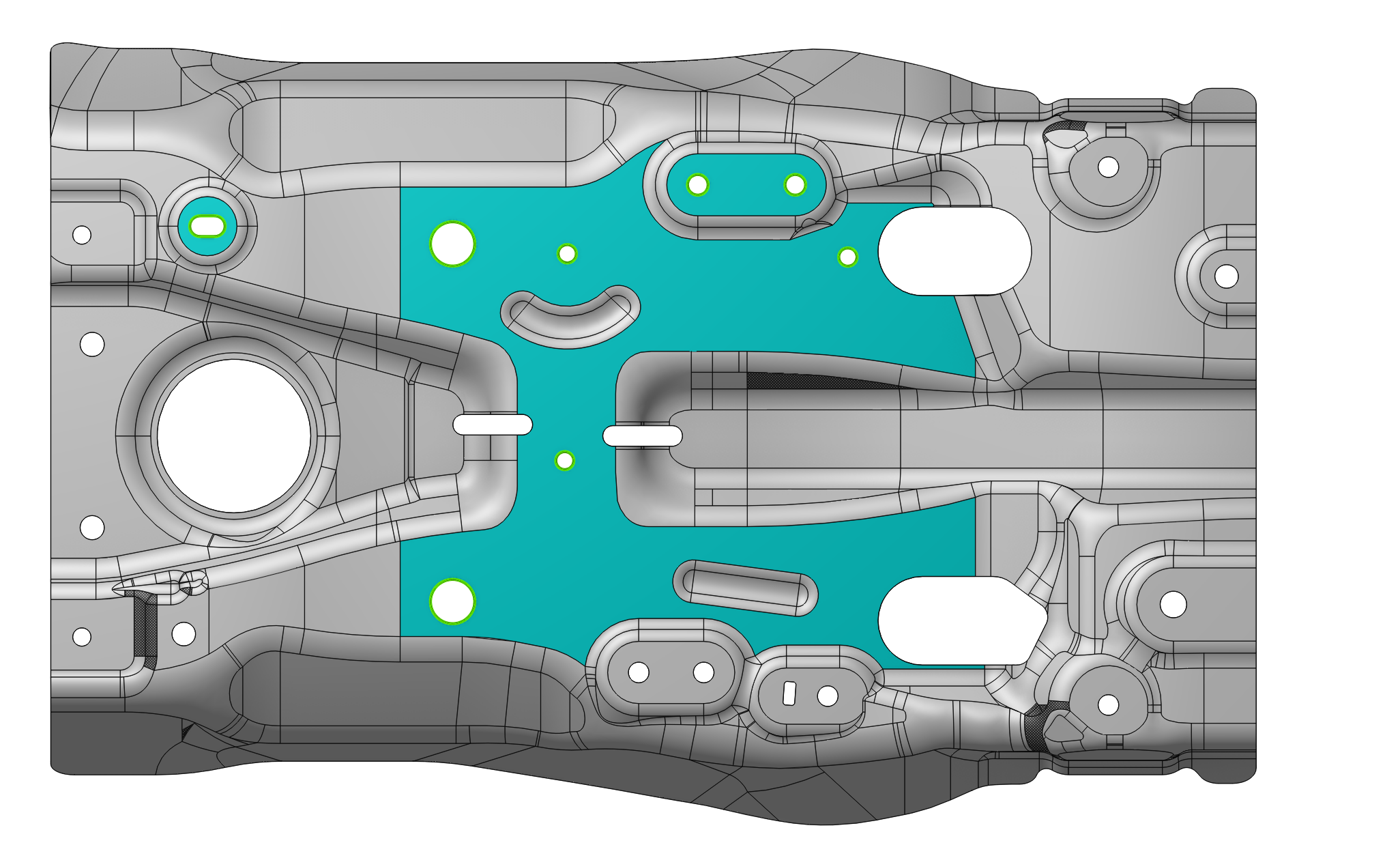

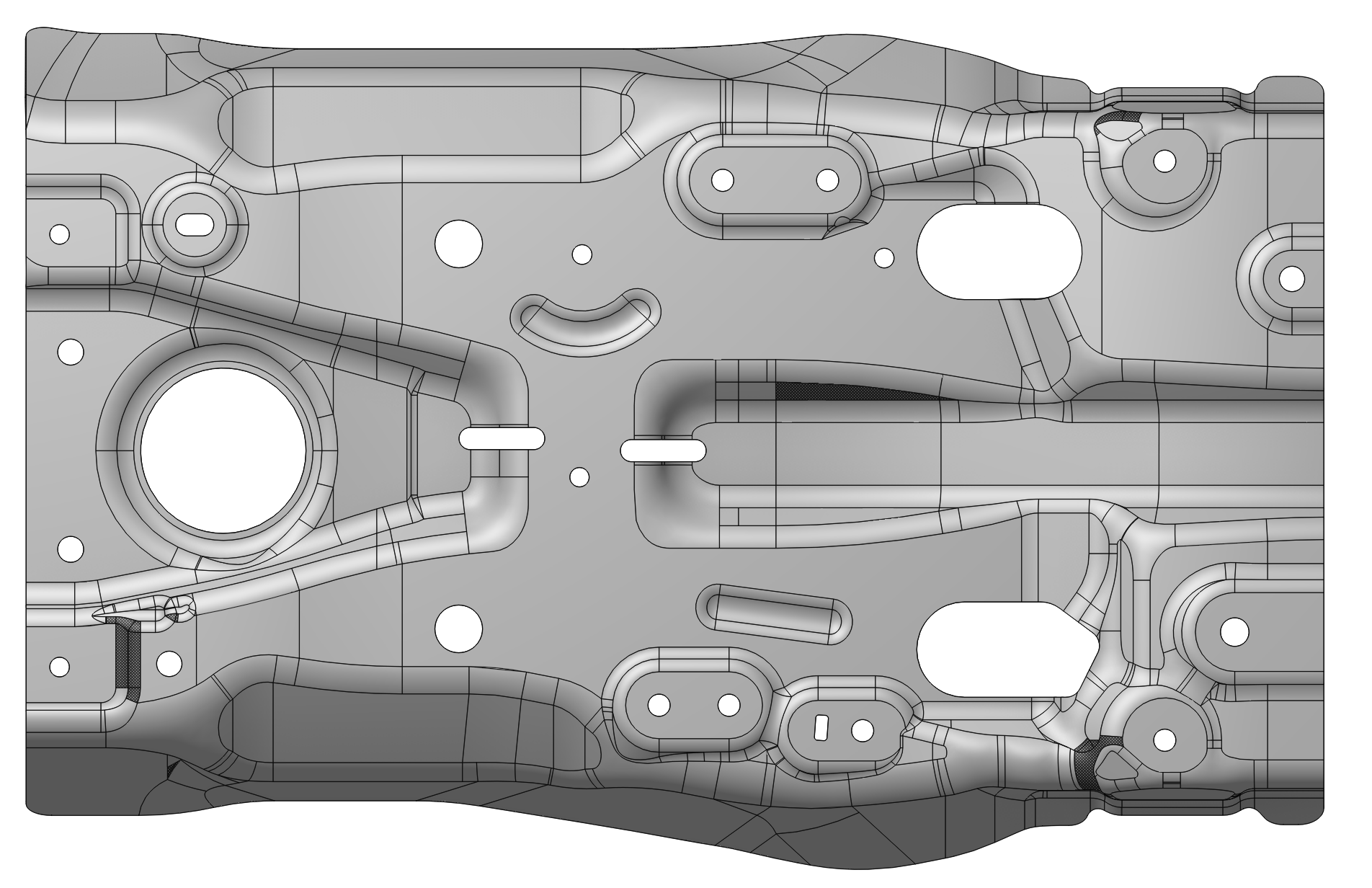

Угол = 45

Распознанные элементы. Список типов распознаваемых элементов.

Подробнее

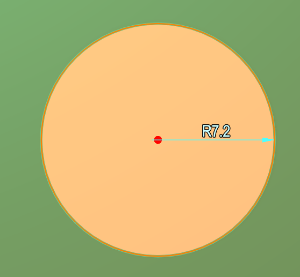

Окружность. Определяет окружность (с возможностью изменения радиуса).

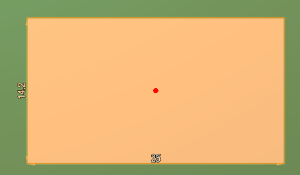

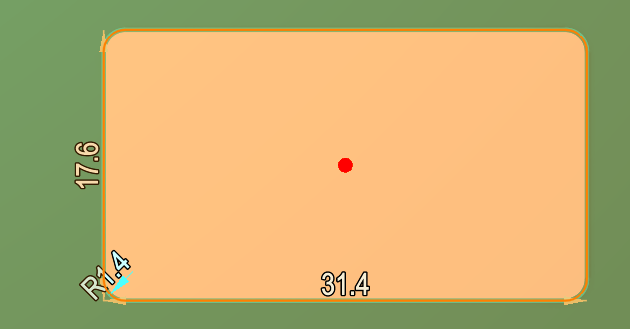

Прямоугольник. Позволяет определить прямоугольник как со скруглёнными углами, так и с прямыми. (можно изменить ширину, длину и радиус скругления).

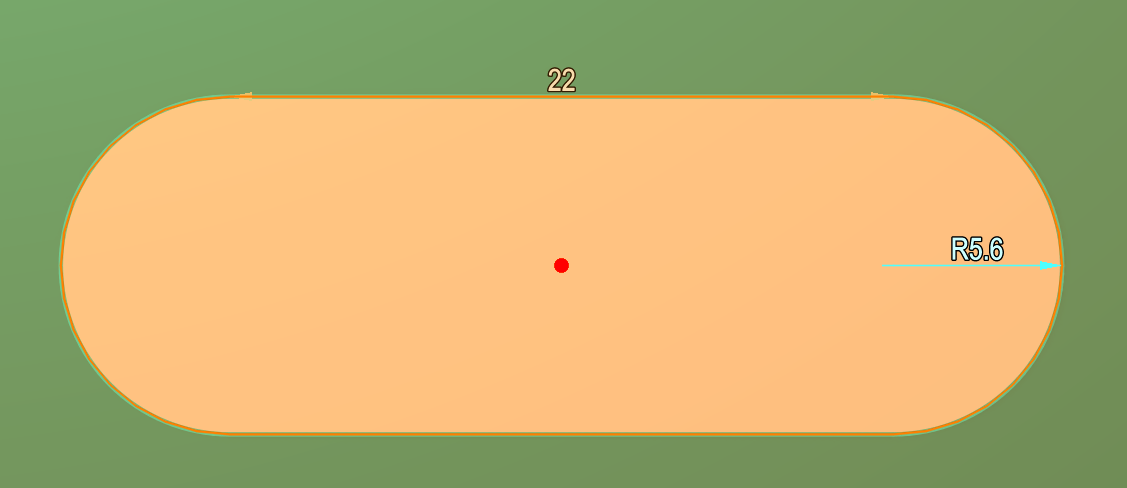

Паз. Определяет паз (с возможностью изменения длины паза, радиуса паза, а также радиуса торцов)

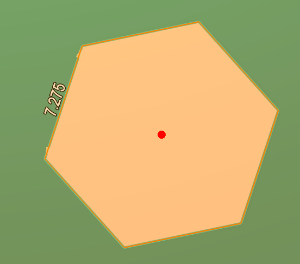

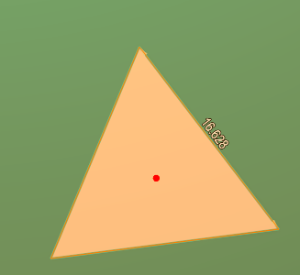

Шестиугольник. Распознаёт все многоугольные фигуры с количеством сторон от 3 до 6 включительно. (длину ребра можно изменить).

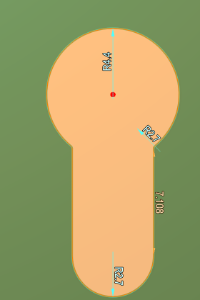

Замочная скважина. Определяет фигурное отверстие в форме замочной скважины (с возможностью регулировки размеров как круглой части, так и пазообразного расширения).

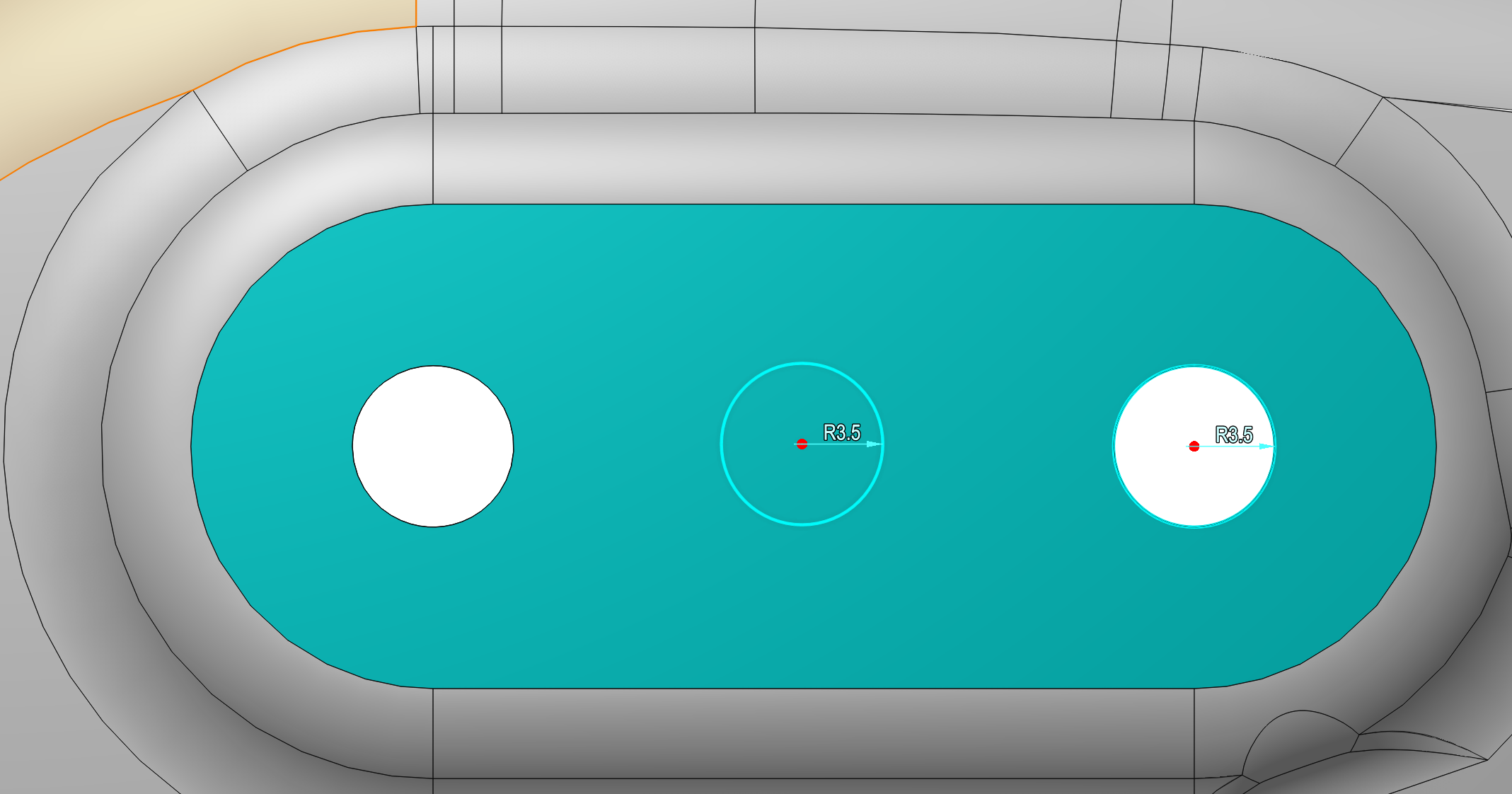

Кроме редактирования размеров распознанных элементов, доступно их перемещение в плоскости. Для этого перетащите красную точку привязки, расположенную в центре элемента.

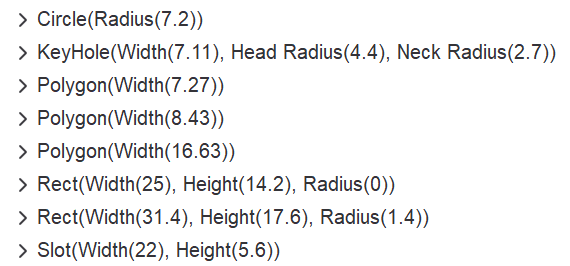

После расчета траектории инструмента CLDATA будет содержать команды, соответствующие конструктивным элементам.

Способ вывода траектории можно задать на вкладке Параметры в группе Функции. Подробнее
