5D по сеткам

Область применения:

Данная операция является чистовой пятиосевой операцией с широким набором стратегий обработки, режимов ориентации инструмента и возможностью избегания столкновений инструмента и державки. Она удобна в использовании и наиболее эффективная для чистовой обработки сложных поверхностей, в том числе скульптурных форм и STL моделей. Данная операция позволит обрабатывать сеточные модели (Mesh) подобно стратегиям 3D Смещение, 3D Cпиральная, Параллельно плоскости (из 3D-5D по поверхностям). Она позволяет получить траектории для обработки деталей на пятикоординатных станках и роботах. Операция поддерживает модели с полигональными поверхностями и с треугольными сетками. Можно использовать сферические, шаровые, конические фрезы со сферическим концом.

Для быстрого создания обработки просто создайте операцию и нажмите Пуск. По умолчанию будет сгенерирована траектория согласно стратегии Гребешок по всей детали, начиная с нижнего уровня. Инструмент на протяжении всей траектории будет ориентирован вертикально, за исключением мест, где происходит столкновение с деталью - в этом случае он будет отклоняться в сторону.

Типичный пример использования

1. Задайте используемую Стратегию. По умолчанию используется стратегия Гребешок, так как это позволяет обработать всю деталь с постоянным шагом.
2. Выберите режим Ориентации инструмента. По умолчанию используется фиксированный режим, поскольку вместе с автоматическим предотвращением столкновений этот режим не требует дополнительной настройки и обеспечивает плавную и предсказуемую траекторию.
3. Определите способ Обхода столкновений. По умолчанию это Отклонение в бок, которое хорошо работает со стратегиями Гребешок, Спиральной и Параллельно горизонтальной плоскости.
4. При необходимости, задайте рабочую зону.
5. Сгенерируйте траекторию.

Рабочее задание:

Обрабатываемые поверхности. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.

Кривая наклона. Кривая, к которой направлен вектор оси инструмента при задании ориентации инструмента Через кривую.

Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Подробнее

Начальные кривые. Используя замкнутую кривую, например, в виде сплайна можно выделить участок модели для обработки. Можно указать сторону обработки и установить векторы, определяющие ориентацию оси инструмента.

Зона ограничений. Помимо Рабочей зоны в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегии обработки.

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

Нажмите здесь, чтобы развернуть..

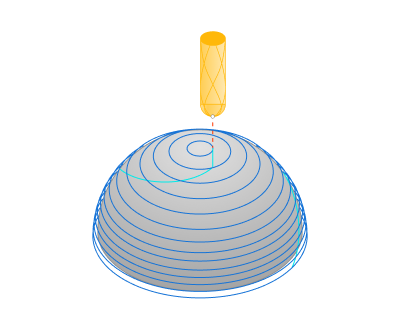

Послойная. Проходы траектории инструмента генерируются как линии сечения обрабатываемых поверхностей горизонтальными плоскостями (плоскости перпендикулярны к оси инструмента), как в траектории Чистовой послойной операции. Подробнее

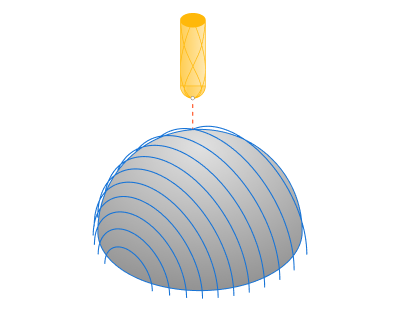

Параллельно вертикальной плоскости. Проходы траектории инструмента генерируются как линии сечения обрабатываемых поверхностей вертикальными плоскостями (плоскости параллельны оси инструмента), как в Чистовой построчной операции. Можно изменить угол поворота плоскости вокруг оси инструмента. Подробнее

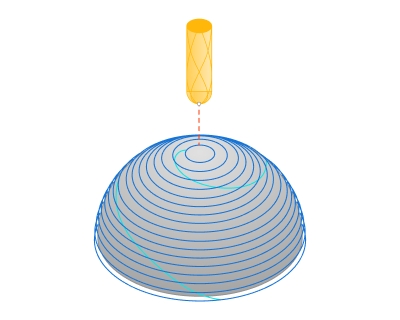

Гребешок. Траектория начинается с кривых, лежащих на детали, и строится путем последовательно смещения этих кривых вовнутрь на расстояние шага обработки до тех пор, пока кривые не схлопнутся. Таким образом, траектория напоминает эквидистантную выборку за исключением того, что смещение строится не на плоскости, а на поверхности детали. В результате, операция позволяет получать постоянную высоту гребешка в независимости от наклона поверхностей обработки. Стратегия хорошо подходит для обработки скульптур с минимальным количеством холостых перемещений. Траектория генерируется как в операции 3D Смещения. Подробнее

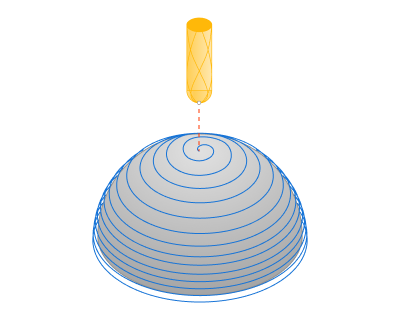

Спираль. Система создает непрерывную спиральную траекторию, которая проходит с заданным вертикальным шагом между верхним и нижним уровнем как в Спиральной операции. Подробнее

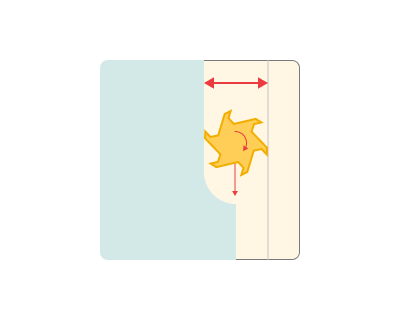

Шаг. Максимально допустимая ширина реза.

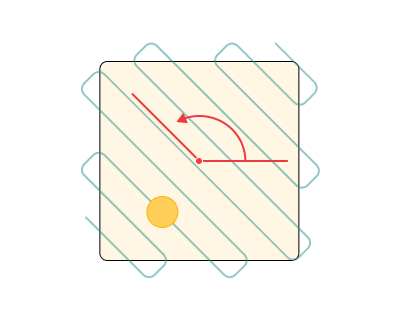

Угол XY. Угол поворота секущих плоскостей вокруг оси инструмента.

Начинать с:

Эта группа параметров появляется при задании стратегии Гребешок и определяет построение начальных кривых траектории.

Нажмите здесь, чтобы развернуть..

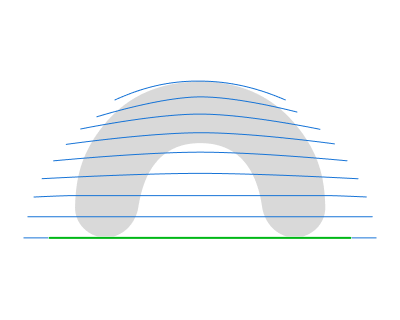

Дна. Траектория начинается на Нижнем уровне обработки в пределах Рабочего задания.

Рабочей зоны. Траектория начинается с кривых, образующих Рабочую зону.

Остальные параметры этой группы такие же, как и в операции 3D Смещения. Подробнее

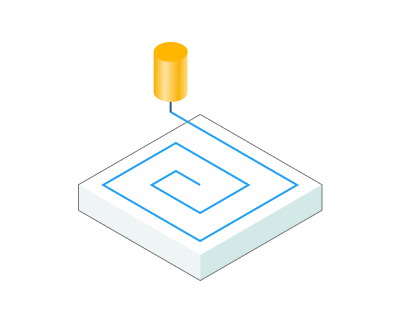

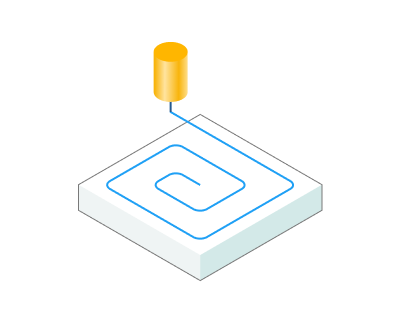

Радиус сглаживания.

Эта группа параметров появляется при задании стратегии Спираль и позволяет сглаживать внутренние углы траектории заданным радиусом.

Нажмите здесь, чтобы развернуть..

Рабочая зона:

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

Нажмите здесь, чтобы развернуть..

Ограничения рабочей зоны:

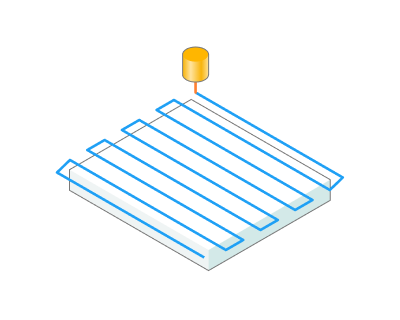

С ребрами. При включении этого параметра, обрабатываются не только сами поверхности, входящие в Рабочее задание, но и ограничивающие их ребра.

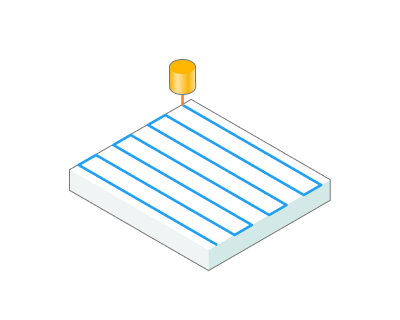

Только поверхности. При включении этого параметра, обрабатываются только поверхности, входящие в Рабочее задание, не затрагивая ограничивающие их ребра.

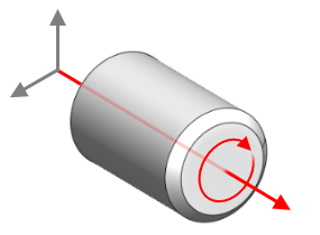

Поворотная ось. Определяется начало отсчета и вектор, вдоль которого отсчитываются значения параметров, входящих в эту группу. Поворотная ось определяется Началом и Направлением. Можно определить их через значения в текстовых полях Инспектора свойств или передвинуть мышкой в графическом окне.

СК заготовки X (Глобальная СК X). Ось X этой системы координат является Поворотной осью.

СК заготовки Y (Глобальная СК Y). Ось Y этой системы координат является Поворотной осью.

СК заготовки Z (Глобальная СК Z). Ось Z этой системы координат является Поворотной осью.

СК заготовки(0,0,1) (Глобальная СК (0,0,1)). Направление Поворотной оси определяется направляющими косинусами относительно каждой координатной оси.

Направление. Задаются направляющие косинусы относительно каждой координатной оси.

Начало. Задаются координаты начала отсчета значений параметров данной группы.

Базовая СК. Задается система координат для настройки начала и направления Поворотной оси.

Ось инструмента. Ось инструмента является вектором Поворотной оси.

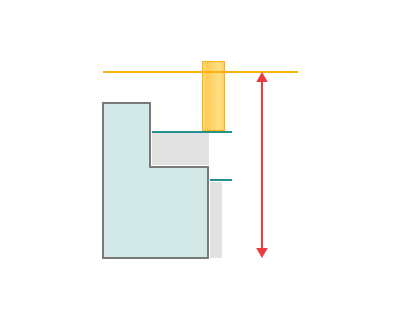

Верхний уровень. Наивысшая точка от Начала, где имеются рабочие проходы инструмента. Значение по умолчанию основано на верхнем уровне заготовки.

мм. Задаётся значение от Начала до Верхнего уровня в мм. Можно передвинуть плоскость Верхнего уровня или центральную окружность этой плоскости с помощью мыши и использовать "Умные привязки" для привязки плоскости к конструктивным элементам детали. Можно изменить значение размера в графическом окне.

Авто. Верхний уровень определяется как высшая точка областей, определенных в Рабочем задании.

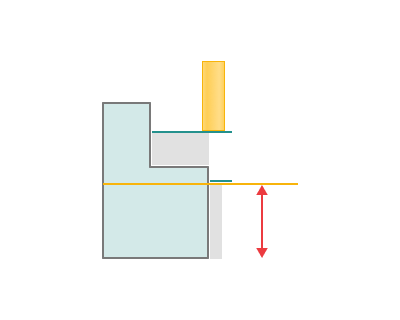

Нижний уровень. Самая нижняя точка от Начала, где имеются рабочие проходы инструмента.

мм. Задаётся значение от Начала до Нижнего уровня в мм. Можно передвинуть плоскость Нижнего уровня или центральную окружность этой плоскости с помощью мыши и использовать "Умные привязки" для привязки плоскости к конструктивным элементам детали. Можно изменить значение размера в графическом окне.

Авто. Нижний уровень определяется как самая низкая точка областей, определенных в Рабочем задании.

Сторона обработки. Задается допустимая сторона поверхности для обработки. Подробнее

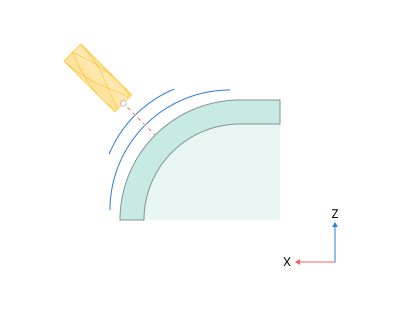

Текущая. Инструмент может выполнять обработку только со стороны положительного направления вектора нормали к поверхности.

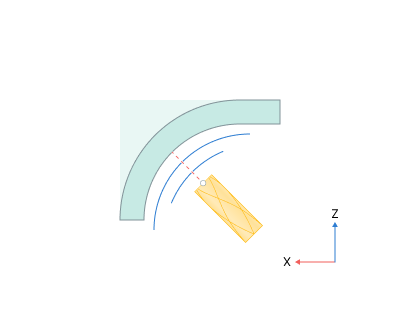

Обратная. Инструмент может выполнять обработку только со стороны противоположной;вектору нормали к поверхности.

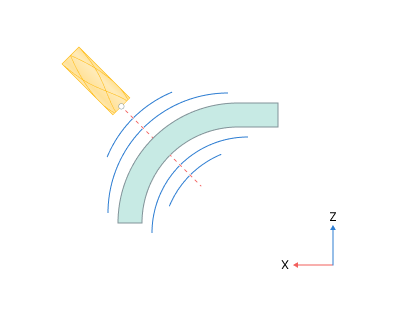

Обе. Инструмент может выполнять обработку по обеим сторонам поверхности.

По умолчанию. Применяется способ обработки, принятый в системе по умолчанию.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.

Параметры Типа фрезерования такие же, как и в Черновой послойной операции. Подробнее

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

Направление обработки. Управляет направлением движения инструмента по кривым траектории. Параметры этой функции такие же, как и в операции 3D смещения. Подробнее.

Начинать с. Определяет начальный уровень движения инструмента. Параметры этой функции такие же, как и в Спиральной операции. Подробнее

Изменить направление. Позволяет изменить порядок выполнения проходов - снизу вверх или сверху вниз.

Ориентация инструмента:

Управляет направлением оси инструмента. Основные параметры этой функции такие же как и в операции 5-ти осевая по поверхностям. Подробнее

Нажмите здесь, чтобы развернуть..

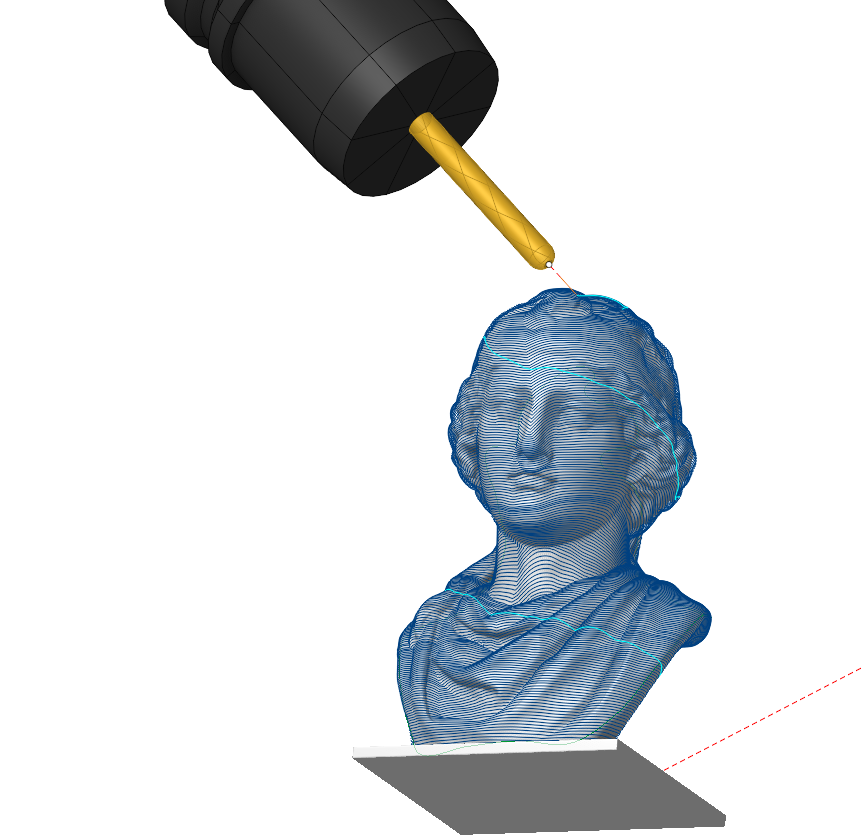

Угол обхода сингулярности. С этой опцией инструмент отклоняется от фиксированной оси на указанный угол постоянно, даже когда нет столкновений. В результате удается избежать "сингулярности" вращающегося стола.

Избегать столкновений:

Используя функцию Контроль столкновений оправки эта опция проверяет участки траектории, где имеет место столкновение инструментальной оправки с деталью и изменяет эти участки в соответствии с выбранной стратегией. Подробнее

Пределы углов поворота.

При установленном флаге задаются предельные значения углов расположения инструмента относительно осей. Параметры, устанавливающие Пределы углов поворота такие же, как в операции 5-ти осевая по поверхностям. Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Подробнее

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
