Типы циклов измерения

Есть несколько типов измерений с геометрией:

• Одиночная поверхность;
• Отверстие
• Отверстие с защищенной поверхностью;
• Бобышка;
• Прямоугольный карман;
• Прямоугольный карман с зоной защиты;
• Прямоугольный выступ;
• Выступ;
• Выступ (три точки);
• Паз;
• Паз с зоной защиты;
• Внутренний угол (две стенки);
• Наружный угол (две стенки);
• Внутренний угол (три стенки);
• Наружный угол (три стенки).

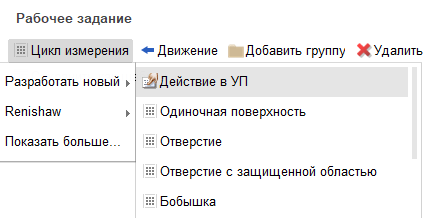

Также есть дополнительные элементы работы с циклами:

• Действие в УП;
• Движение;
• Элементы для группировки: Компонент, Элемент, Группа.

Циклы с геометрией

Все циклы с геометрией имеют общие параметры:

• Расположение - задание положения инструмента в цикле. После добавление цикла значение расположения инструмента будет задано Авто. Вы можете переключить на Вручную и вручную выставить расположение.
• Расстояние рабочей подачи - расстояние подхода к начальной точке цикла и возврата от последней позиции цикла;
• Припуск - дополнительный сдвиг целевой точки вдоль целевого вектора;
• Способ перехода - задание индивидуального перехода для текущего цикла. Переходы описаны здесь.
• Компенсация размеров - сдвиг траектории с компенсацией по инструменту. Данный параметр используется в тех циклах, где компенсация инструмента возможна

Вы можете задать название выбранного цикла в поле Имя.

Замечание: есть дополнительный параметр Вариант цикла для токарных операций измерения. Данный параметр имеет два значения: Вкл. шпинделя и Выкл. шпинделя. Если выбрано Вкл. шпинделя, то шпиндель вращается после каждого подхода к точке касания. Параметр Вариант цикла отсутствует в измерении одиночная поверхность. Отверстие, отверстие с защищенной поверхностью, бобышка имеют свой параметр Вариант цикла.

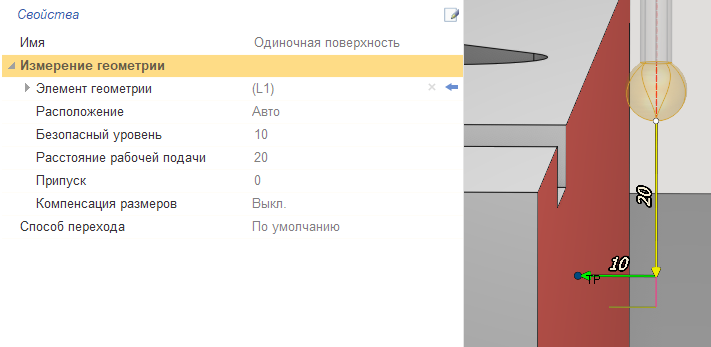

Одиночная поверхность

Цикл измерения для одной одиночной поверхности.

Параметры цикла одиночная поверхность:

• Элемент геометрии - измерение поверхности. Вы можете редактировать вручную позицию и вектор точки. Вам необходимо раскрыть Элемент геометрии и задать значения в соответствующих полях: Целевая точка, Целевой вектор;
• Безопасный уровень - дистанция между точкой подхода и точкой касания.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор "Цикл измерения WProbing - Параметры цикла "Одиночная поверхность" ".

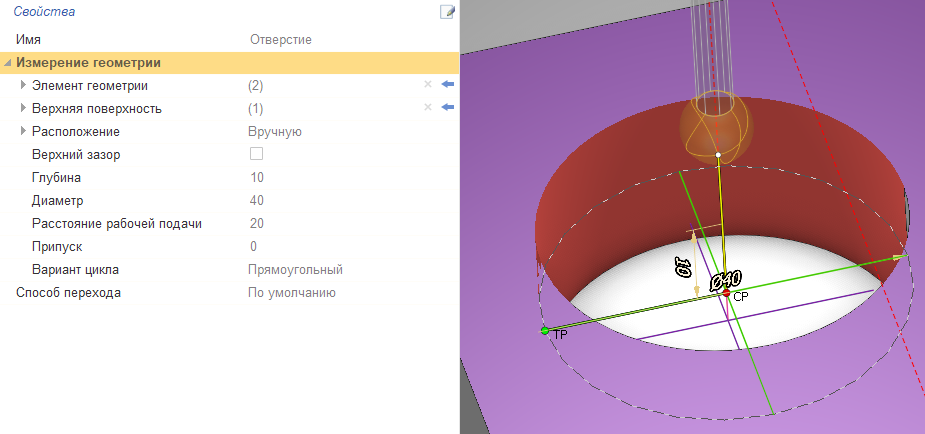

Отверстие

Цикл измерения для отверстий.

Параметры цикла отверстия:

• Элемент геометрии - измеряемая поверхность отверстия. Вы можете отредактировать вручную позицию, вектор и центральную точку. Необходимо раскрыть Элемент геометрии и задать значения в соответствующие поля: Целевая точка, Центр. точка, Целевой вектор;
• Верхняя поверхность - определение верхнего уровня, от которого отсчитываем расстояние до начальной точки цикла;
• Верхний зазор - если параметр включен, то вы устанавливаете расстояние от Верхняя поверхность до начальной точки цикла. Если параметр не включен, начальная точка находится в Центр. точка;
• Глубина - расстояние от Верхняя поверхность до Целевая точка по направлению отверстия;
• Диаметр - диаметр измеряемого отверстия;
• Вариант цикла - параметр имеет два значения: Прямоугольный, Угловой.
  • Прямоугольный - режим создает 4 точки касания с углом 90 градусов. Обход точек касания реализован следующим образом: первая точка касания указывается в Целевая точка, вторая точка касания противоположна первой. Третья точка касания - это точка, повернутая на 90 градусов относительно первой. Четвертая точка противоположна третьей точке. Примечания: Шпиндель в токарной операции поворачивается перед приближением к третьей точке в ходе операции измерения;
  • Угловой имеет собственные параметры. Начальный угол позволяет повернуть Целевую точку на заданный угол. Угловой шаг — расстояние между точками касания. Количество шагов позволяет установить количество точек касания. Обход точек касания реализован следующим образом: Целевая точка является первой точкой касания, далее точки обходятся по заданному Угловому шагу. Примечания: Шпиндель в токарной операции поворачивается перед каждой точкой касания.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Отверстие" ".

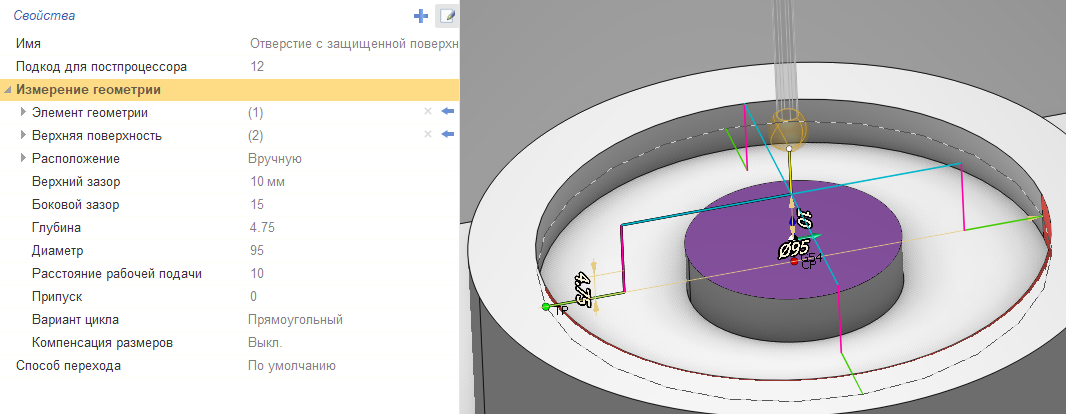

Отверстие с защищенной поверхностью

Цикл измерения для отверстий, внутри которых есть препятствие.

Параметры цикла отверстия с защищенной поверхностью:

• Элемент геометрии - измеряемая поверхность отверстия, внутри которых есть препятствие. Вы можете отредактировать вручную позицию, вектор и центральную точку. Необходимо раскрыть Элемент геометрии и задать значения в соответствующие поля: Целевая точка, Центр. точка, Целевой вектор;
• Верхняя поверхность - определение верхнего уровня, от которого отсчитываем расстояние до начальной точки цикла;
• Верхний зазор - определение верхнего уровня, от которого отсчитываем расстояние до начальной точки цикла;
• Боковой зазор - дистанция между точкой подхода и точкой касания;
• Глубина - расстояние от Верхняя поверхность до Целевая точка по направлению отверстия;
• Диаметр - диаметр измеряемого отверстия;
• Вариант цикла - точно такой же, как вариант цикла при измерении отверстия.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Отверстие с защищенной поверхностью" ".

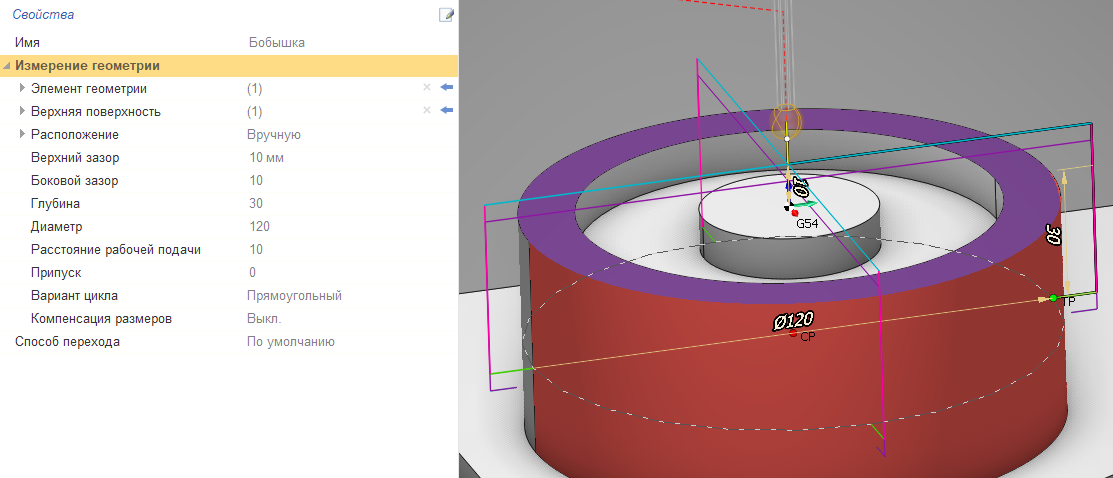

Бобышка

Цикл измерения для цилиндрических бобышек.

Параметры измерения бобышки такие же, как и измерение отверстия с защищенной поверхностью. Единственное отличие состоит в том, что Элемент геометрии - это бобышка, внешняя поверхность.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Бобышка" ".

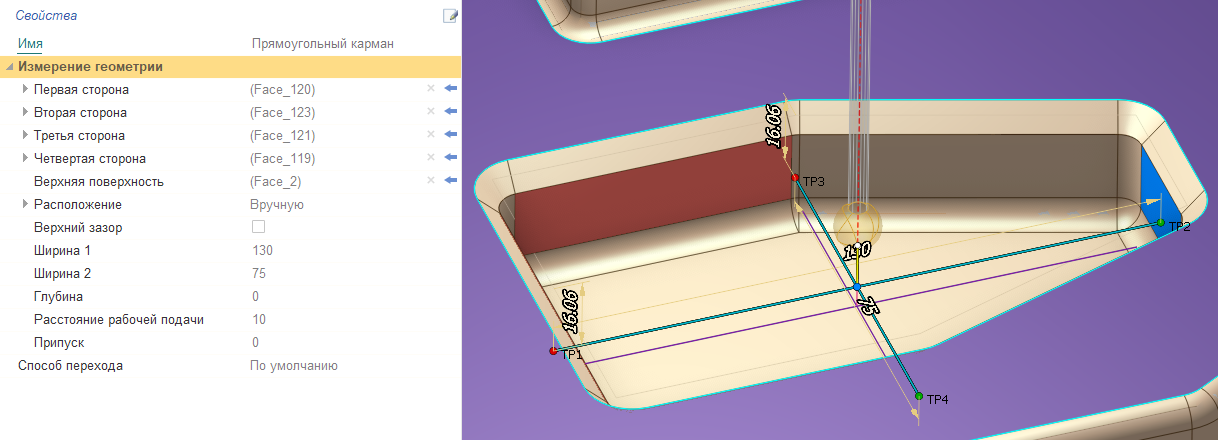

Прямоугольный карман

Цикл измерения для измерения канавок и других углублений с четырех сторон.

Параметры цикла прямоугольного кармана:

• Первая сторона - первая точка касания. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Первая сторона и установить значения в соответствующих полях: Целевая точка 1, Целевой вектор 1;
• Вторая сторона - вторая точка касания напротив первой точки. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Вторая сторона и установить значения в соответствующих полях: Целевая точка 2, Целевой вектор 2;
• Третья сторона - третья точка касания. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Третья сторона и установить значения в соответствующих полях: Целевая точка 1, Целевой вектор 1;
• Четвертая сторона - четвертая точка касания напротив третьей точки. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Четвертая сторона и установить значения в соответствующих полях: Целевая точка 2, Целевой вектор 2;
• Верхняя поверхность - определение верхнего уровня, от которого отсчитываем расстояние до начальной точки цикла;
• Верхний зазор - если параметр включен, то вы устанавливаете расстояние от Верхняя поверхность до начальной точки цикла. Если параметр не включен, начальная точка находится на пересечении 4 точек;
• Ширина 1 - расстояние между Первой стороной и Второй стороной;
• Ширина 2 - расстояние между Третьей стороной и Четвертой стороной;
• Глубина - расстояние от Верхняя поверхность до позиции точек касания.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Прямоугольный карман" ".

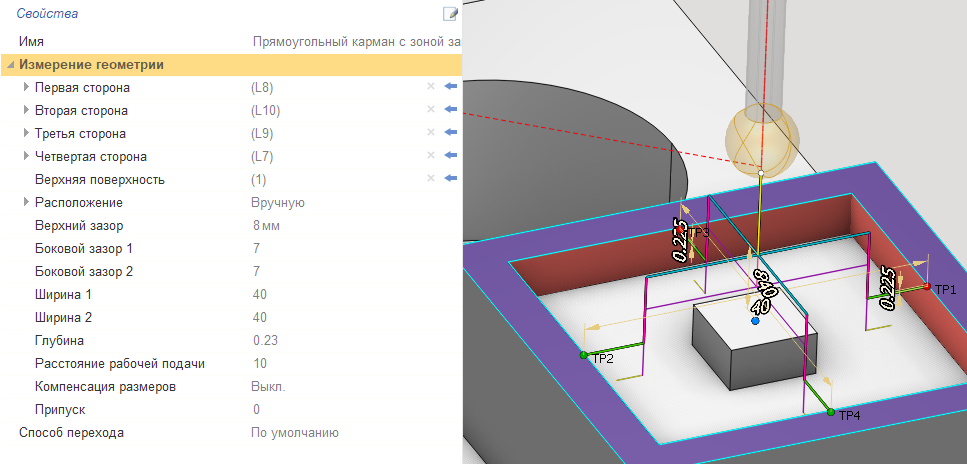

Прямоугольный карман с зоной защиты

Цикл измерения для измерения канавок и других углублений с четырех сторон с препятствием внутри.

Параметры этого измерения такие же, как и у измерения прямоугольного кармана. Но у него есть два собственных параметра для обхода препятствий (Боковой зазор 1, Боковой зазор 2) и один параметр изменен (Верхний зазор):

• Боковой зазор 1 - расстояние между точкой подхода и Первой стороной и расстояние между точкой подхода и Второй стороной;
• Боковой зазор 2 - расстояние между точкой подхода и Третьей стороной и расстояние между точкой подхода и Четвертой стороной;
• Верхний зазор - расстояние от Верхней поверхности до начальной точки цикла.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Прямоугольный карман с зоной защиты" ".

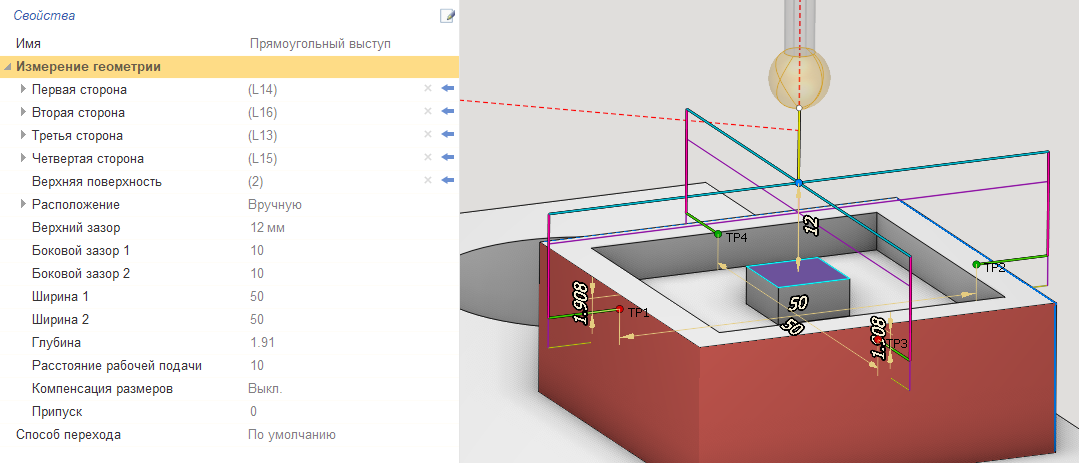

Прямоугольный выступ

Цикл измерения для измерения выступов или размеров детали с четырех сторон.

Параметры данного цикла такие же, как и у цикла измерения прямоугольного кармана с зоной защиты. Единственное отличие состоит в том, что стороны касания являются внешними поверхностями.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Прямоугольный выступ" ".

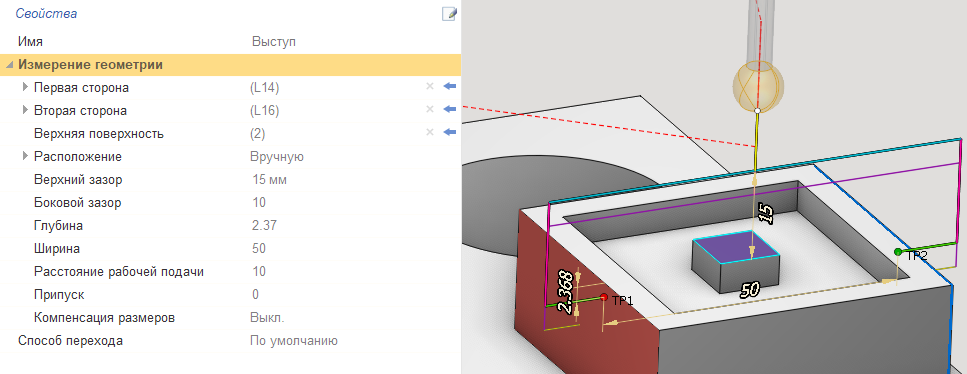

Выступ

Цикл измерения для измерения выступов или размеров детали с двух сторон.

Параметры цикла выступ:

• Первая сторона - первая точка касания. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Первая сторона и установить значения в соответствующих полях: Целевая точка 1, Целевой вектор 1;
• Вторая сторона - вторая точка касания напротив первой точки. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Вторая сторона и установить значения в соответствующих полях: Целевая точка 2, Целевой вектор 2;
• Верхняя поверхность - определение верхнего уровня, от которого отсчитываем расстояние до начальной точки цикла;
• Верхний зазор - расстояние от Верхней поверхности до начальной точки цикла.
• Боковой зазор - расстояние между точкой подхода и Первой стороной и расстояние между точкой подхода и Второй стороной;
• Глубина - расстояние от Верхняя поверхность до позиции точек касания;
• Ширина - расстояние между Первой стороной и Второй стороной.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Выступ" ".

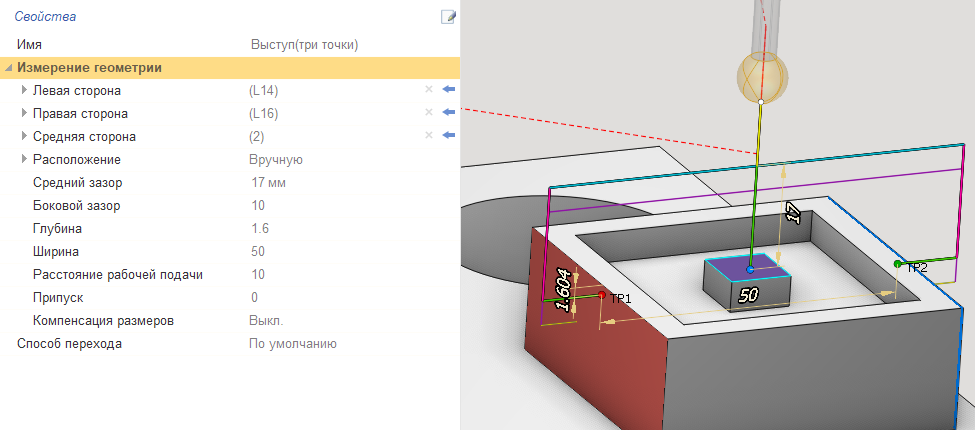

Выступ (Три точки)

Цикл измерения для измерения выступов или размеров детали с трех сторон. Третья сторона находится между первой и второй.

Параметры цикла выступ (три точки):

• Левая сторона - первая точка касания. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Левая сторона и установить значения в соответствующих полях: Целевая точка 1, Целевой вектор 1;
• Правая сторона - вторая точка касания напротив первой точки. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Правая сторона и установить значения в соответствующих полях: Целевая точка 2, Целевой вектор 2;
• Средняя сторона - третья точка между первой и второй. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Средняя сторона и установить значения в соответствующих полях: Целевая точка 3, Целевой вектор 3;
• Средний зазор - дистанция между точкой подхода и Средней стороной;
• Боковой зазор - расстояние между точкой подхода и Левой стороной и расстояние между точкой подхода и Правой стороной;
• Глубина - расстояние от Средняя поверхность до позиции точек касания;
• Ширина - расстояние между Левой стороной и Правой стороной.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Выступ (три точки) " ".

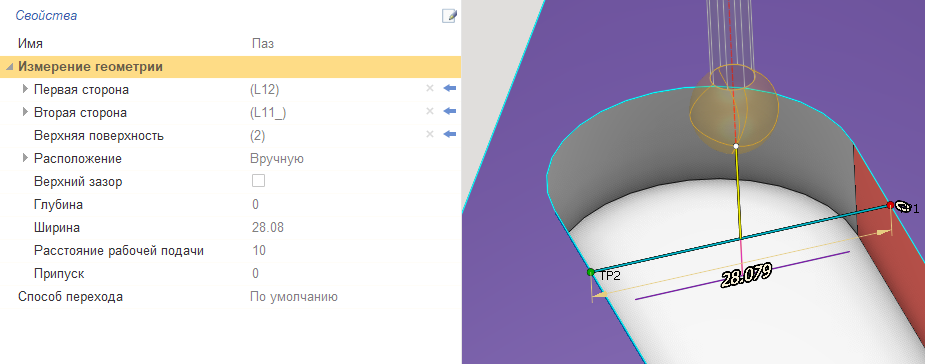

Паз

Цикл измерения для измерения канавок и других углублений с двух сторон.

Параметры цикла паз:

• Первая сторона - первая точка касания. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Первая сторона и установить значения в соответствующих полях: Целевая точка 1, Целевой вектор 1;
• Вторая сторона - вторая точка касания напротив первой точки. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Вторая сторона и установить значения в соответствующих полях: Целевая точка 2, Целевой вектор 2;
• Верхняя поверхность - определение верхнего уровня, от которого отсчитываем расстояние до начальной точки цикла;
• Верхний зазор - если параметр включен, то вы устанавливаете расстояние от Верхняя поверхность до начальной точки цикла. Если параметр не включен, начальная точка находится на пересечении 4 точек;
• Глубина - расстояние от Верхняя поверхность до позиции точек касания.
• Ширина - расстояние между Первой стороной и Второй стороной.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Паз" ".

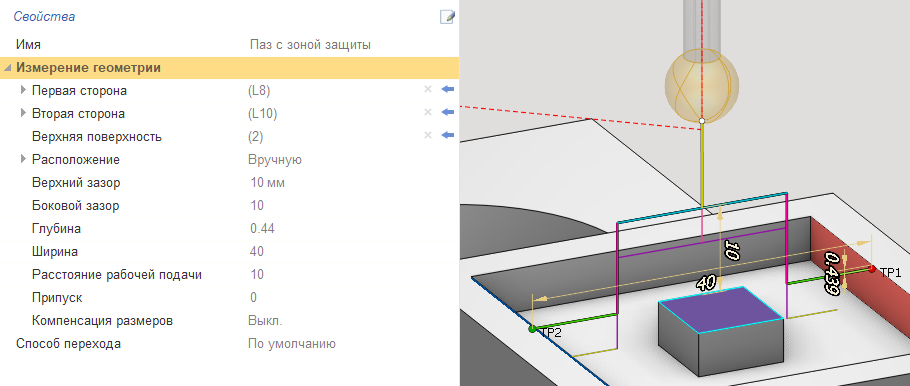

Паз с зоной защиты

Цикл измерения для измерения канавок и других углублений с двух сторон с препятствием внутри.

Параметры данного цикла такие же, как и у цикла паз. Но у него есть свои параметры для обхода препятствий (Боковой зазор) и один параметр изменен (Верхний зазор):

• Боковой зазор - расстояние между точкой подхода и Первой стороной и расстояние между точкой подхода и Второй стороной;
• Верхний зазор - расстояние от Верхней поверхности до начальной точки цикла.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Паз с зоной защиты" ".

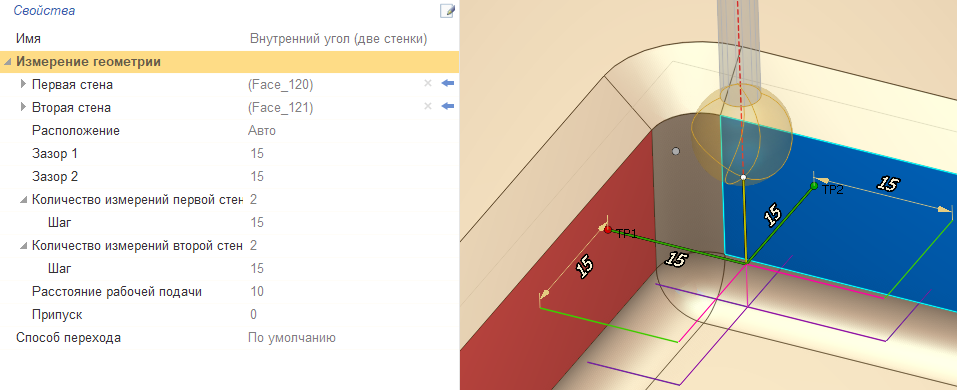

Внутренний угол (две стенки)

Цикл измерения для измерения внутреннего угла между двумя поверхностями.

Параметры цикла внутренний угол (две стенки):

• Первая стена - точка касания на первой стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Первая стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Вторая стена - точка касания на второй стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Вторая стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Боковой зазор 1 - расстояние между точкой подхода и Первой стеной;
• Боковой зазор 2 - расстояние между точкой подхода и Второй стеной;
• Количество измерений первой стены - количество точек касания на первой стене. Если количество больше единицы, вы можете установить Шаг. Шаг - расстояние между точками касания на первой стене;
• Количество измерений второй стены - количество точек касания на второй стене. Если количество больше единицы, вы можете установить Шаг. Шаг - расстояние между точками касания на второй стене.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Внутренний угол (две стенки)" ".

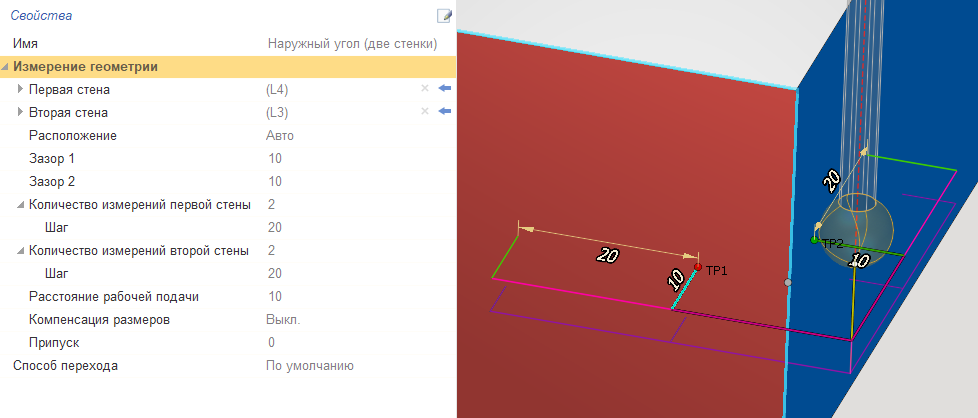

Наружный угол (две стенки)

Цикл измерения для измерения внешнего угла между двумя поверхностями.

Параметры данного цикла такие же, как и у цикла внутренний угол (две стенки). Разница лишь в том, что стены касания являются внешними поверхностями.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Наружный угол (две стенки)" ".

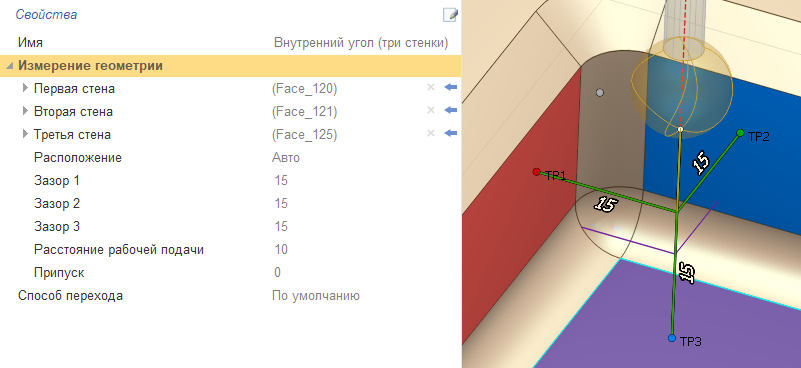

Внутренний угол (три стенки)

Цикл измерения для измерения внутреннего угла между тремя поверхностями.

Параметры цикла внутренний угол (три стенки):

• Первая стена - точка касания на первой стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Первая стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Вторая стена - точка касания на второй стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Вторая стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Третья стена - точка касания на третьей стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Третья стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Зазор 1 - расстояние между точкой подхода и Первой стеной;
• Зазор 2 - расстояние между точкой подхода и Второй стеной;
• Зазор 3 - расстояние между точкой подхода и Третьей стеной.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Внутренний угол (три стенки)" ".

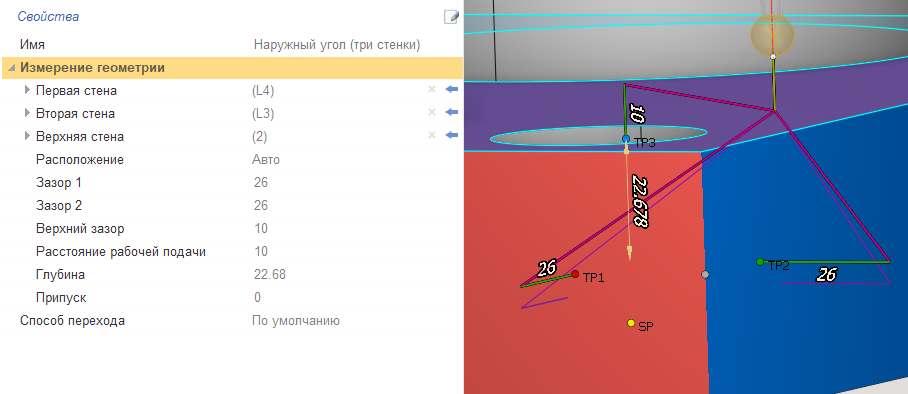

Наружный угол (три стенки)

Цикл измерения для измерения внешнего угла между тремя поверхностями.

Параметры цикла наружный угол (три стенки):

• Первая стена - точка касания на первой стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Первая стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Вторая стена - точка касания на второй стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Вторая стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Верхняя стена - точка касания на верхней стене. Вы можете редактировать положение и вектор точки вручную. Необходимо развернуть Верхняя стена и установить значения в соответствующих полях: Целевая точка, Целевой вектор;
• Зазор 1 - расстояние между точкой подхода и Первой стеной;
• Зазор 2 - расстояние между точкой подхода и Второй стеной;
• Верхний зазор - расстояние между точкой подхода и Верхней стеной;
• Глубина - дистанция от Верхней стены до точки касания на первой и второй стене.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Параметры цикла "Наружный угол (три стенки)" ".

Дополнительные элементы

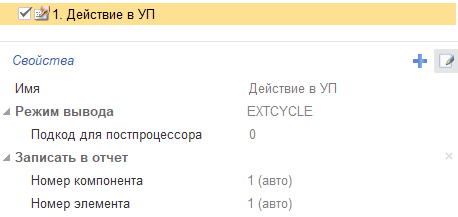

Действие в УП

Определенная подпрограмма может быть вызвана после нескольких последовательных циклов измерения. Она выполняет дополнительные действия или расчеты на основе только что выполненных измерений. Это может быть: вычисление средних величин, отклонений, точек пересечений между несколькими поверхностями, запись этих величин в какие-то переменные стойки.

Он не генерирует никаких перемещений инструментов-деталей. Однако он может содержать параметры, которые нужно либо напрямую вывести в УП посредством команды Insert, либо в виде цикла с массивом числовых параметров. Через механизм настраиваемых свойств можно добавлять туда любые параметры. На основе данных строк и параметров в постпроцессоре можно будет формировать нужные вызовы подпрограмм и дополнительных действий. Примечания: чтобы добавить пользовательские свойства, необходимо включить режим Показывать инструменты эксперта. Действие в УП находится в Цикл измерения - Разработать новый.

Коды доступа к параметрам в CLData описаны в документации на постпроцессор " Цикл измерения WProbing - Дополнительные параметры".

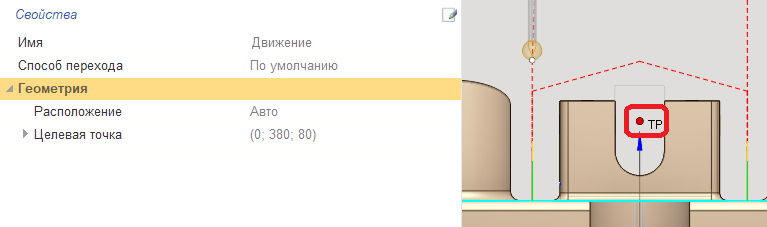

Движение

Элемент для дополнительного движения, например, для обхода препятствий. Необходимо задать Целевая точка, через которую будет создаваться дополнительное движение.

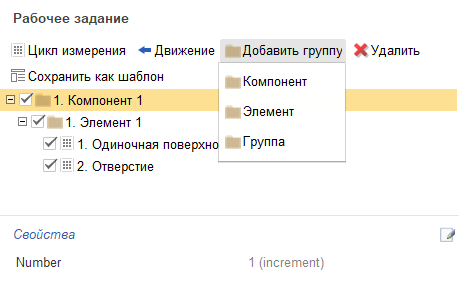

Элементы для группировки

Комплексные измерительные циклы по обмеру сложных деталей обычно выполняются не изолированно, а несколько последовательно идущих измерений связаны друг с другом. Например, выполняется несколько измерений, а затем на основе них вычисляется суммарный результат и записывается в отчет под определенным номером, точнее даже несколькими номерами, которые соответствуют уровню иерархии измеряемого элемента.

Есть три типа группировки:

• Группа - общая группировка;
• Компонент - деталь, которую надо измерить;
• Элемент - отдельный элемент или поверхность, которую надо измерить.

Уровнем ниже идут непосредственно измерения циклов. В свойствах групп можно задать номер вручную, но по умолчанию он автоматически увеличивается относительно предыдущего значения внутри группы соответствующего типа. Тип и номер группы определяют ее название.
