Наплавка по кривой

Область применения:

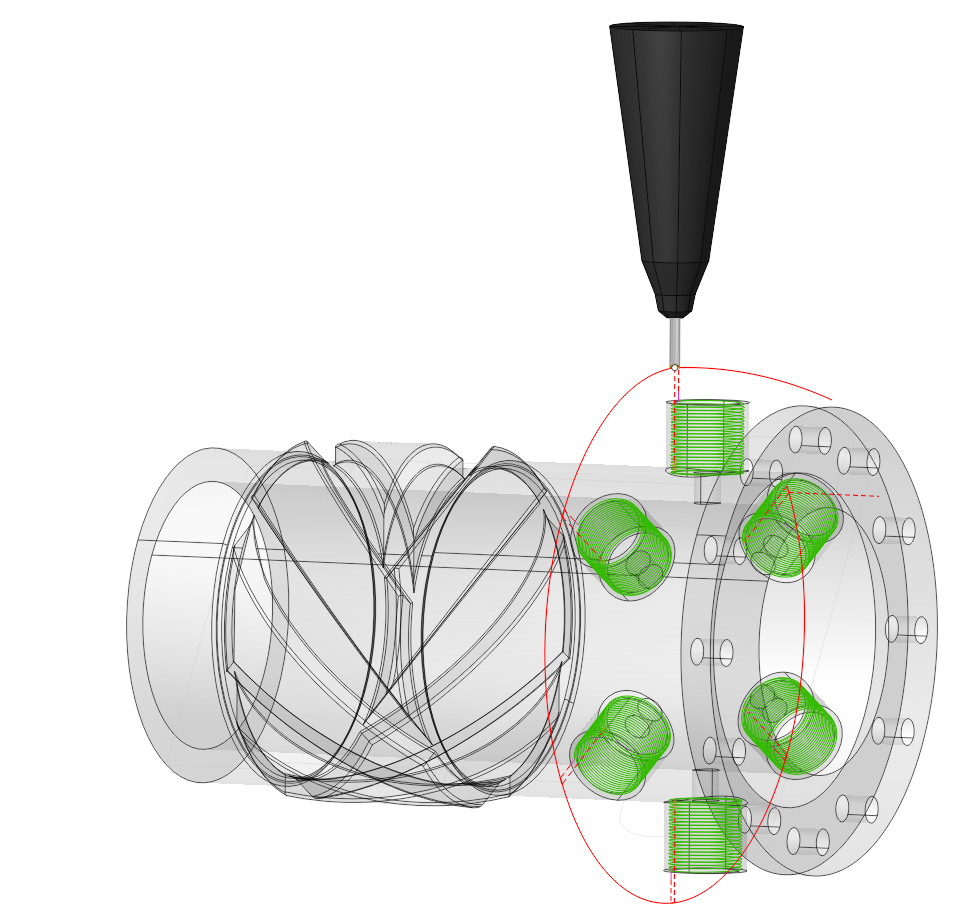

Аддитивная операция, которая генерирует траекторию вдоль кривых указанных в рабочем задании снизу вверх по слоям. Она полезна для обработки тонкостенных моделей. Исходные кривые могут быть расположены на плоскости, цилиндре или теле вращения. Если включена опция "Проецировать траекторию на деталь", то наплавка может быть произведена на поверхности произвольной формы. Траектория может быть оформлена либо в виде параллельных слоев, либо в виде непрерывной поднимающейся спирали.

Выполнение операции протекает в несколько этапов. Сперва в рабочем задании необходимо выбрать базовую поверхность, на которую будет производиться наплавка. Для этого нужно нажать на кнопку "Базовая поверхность" и затем выбрать в графическом окне нужную поверхность. Это может быть плоскость, цилиндр, либо тело вращения. Система сама заполнит нужные параметры, но при желании их можно подкорректировать в свойствах базовой поверхности и затем нажать кнопку "Да". Теперь чтобы указать локальную геометрию, нужно выделить кривые на экране, либо ребра 3D модели по периметру желаемой области и добавить их, нажав кнопку Кривая. Выбранные объекты отобразятся на экране в спроецированном на базовую поверхность виде. Можно интерактивно перетащить начальную и конечную точки каждой кривой. Чтобы ограничить верхний и нижний уровни можно выделить на экране любой элемент геометрии, лежащий на нужном уровне и нажать на кнопку "Верхний уровень", либо "Нижний уровень" соответственно. Также верхний и нижний уровни можно задать числовыми значениями в инспекторе свойств операции.

Рабочее задание:

Базовая поверхность. Это поверхность на которой строится траектория движения инструмента, согласно спроецированной на эту поверхность Кривой. Подробнее

Кривая. Обработка выполняется вдоль выбранной кривой. Подробнее.

Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Если мы выберем дно кармана, то система автоматически назначит в качестве кривой границы кармана и определит верхний и нижний уровни по уровням кармана. Подробнее.

Верхний уровень. Указание верхнего уровня наплавки материала по элементам модели. Подробнее.

Нижний уровень. Указание нижнего уровня наплавки материала по элементам модели. Подробнее.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Стратегия:

Уровни обработки.

Определяет диапазон вдоль оси инструмента для обработки. Эта группа параметров работает аналогично операции Наплавка области. Подробнее.

Спиральная обработка.

Обработка контура выполняется единым винтовым движением.

Нажмите здесь, чтобы развернуть..

Начальный уровень. При установленном флаге первый проход выполняется по базовой поверхности, без подъема по винтовой линии. В противном случае, проходы выполняются сразу по винтовой линии, начиная с начальной точки.

Сглаживание по радиусу. При выборе Начального уровня создается радиусный переход в области пересечения наклона спирали с плоской областью.

Черновые ходы.

Траектория инструмента смещается в плоскости на величину толщины «Черновых ходов». Дополнительные проходы добавляются в контур по указанному в параметрах значению с указанным количеством шагов. Эта группа параметров работает аналогично операции 2D Контур. Подробнее.

Сглаживание углов.

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели. Эта группа параметров работает аналогично операции 2D Контур. Подробнее.

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности. Эта группа параметров работает аналогично операции 2D Контур. Подробнее.

Преобразования.

Опции для преобразования траектории инструмента. Эта группа параметров работает аналогично операции 2D Контур. Подробнее. Если активная функция Проецировать траекторию на деталь, то исходная траектория, сформированная на Базовой поверхности, проецируется на 3D модель, указанную в качестве детали операции.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
