Подчистка углов

Область применения:

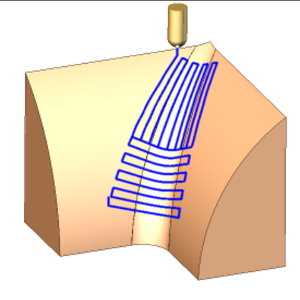

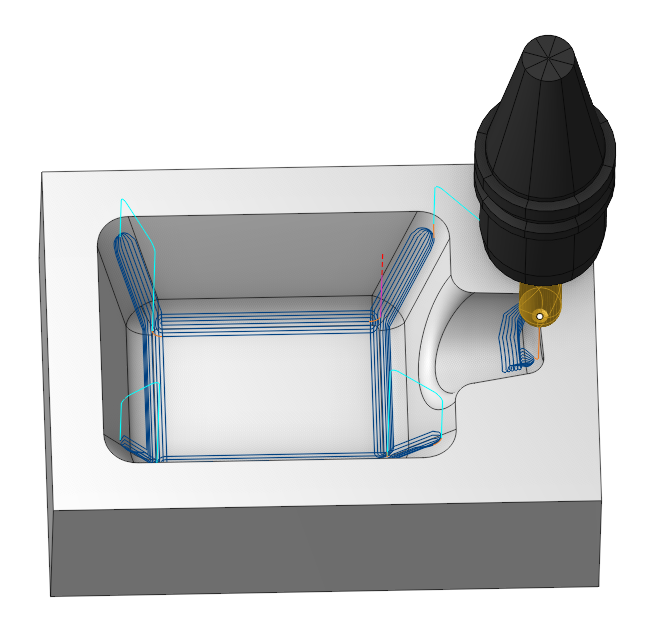

Операция для подчистки на основе заданного диаметра предыдущего инструмента генерирует проходы в местах, где вышеупомянутый инструмент оставил бы недоработанный материал.

Рабочее задание:

Обрабатываемые поверхности. Проходы генерируются только в местах где инструмент касается Обрабатываемых поверхностей. Если обрабатываемые поверхности не заданы, траектория рассчитывается по всей детали.

Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Подробнее.

Зона ограничений. Помимо Рабочей зоны в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее.

Кривая наклона. Это кривая, к которой направлен вектор оси инструмента при задании опции 5-ти осевое преобразование и ориентации инструмента Через кривую.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

Ориентация траектории:

Нажмите здесь, чтобы развернуть..

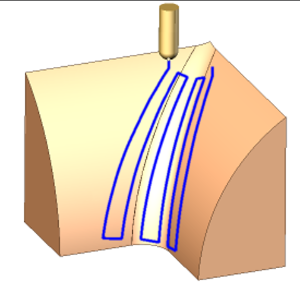

Вдоль. Проходы генерируются параллельно линиям внутренних углов.

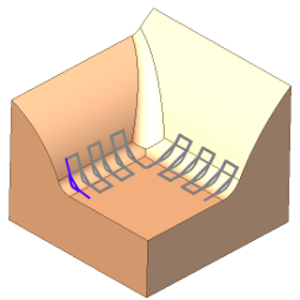

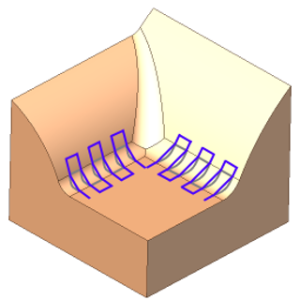

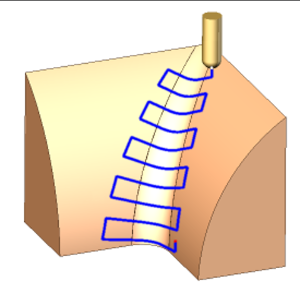

Поперек. Проходы генерируются поперек внутренних углов.

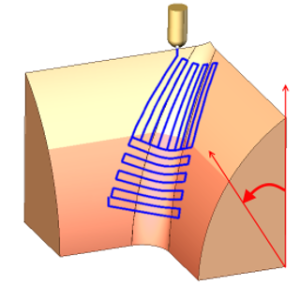

Комбинированная. Для пологих участков генерируются продольные проходы, для крутых - поперечные..

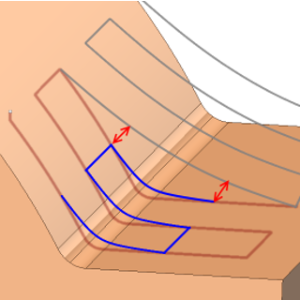

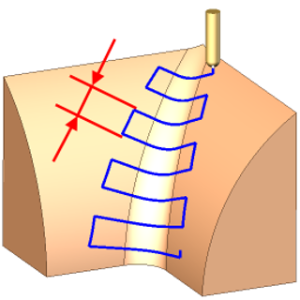

Шаг. Максимально допустимая ширина резания.

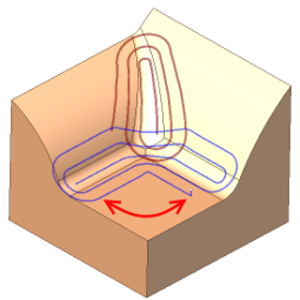

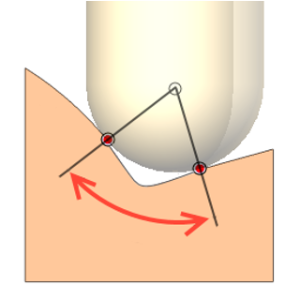

Угол двойного контакта. Параметр используется для отбора ребер модели, обрабатываемых на операции. Это угол между двумя точками в которых имеется одновременное касание поверхностей детали с рабочей частью инструмента. Инструмент будет работать в зонах внутри этого угла.

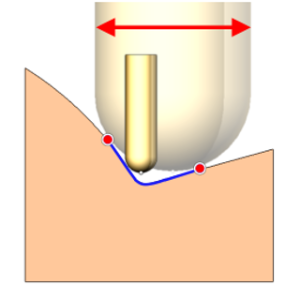

Диаметр предыдущего инструмента. Диаметр сферической фрезы, используемый для определения остаточного материала, обрабатываемого на данной операции.

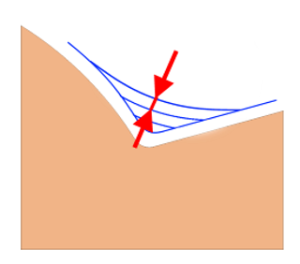

Макс. глубина резания. Максимально допустимая глубина реза.

Мин. глубина реза. Минимально допустимая глубина реза.

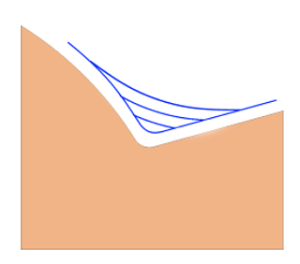

Черновые ходы. При установке флага генерируются дополнительные черновые проходы:

Нажмите здесь, чтобы развернуть..

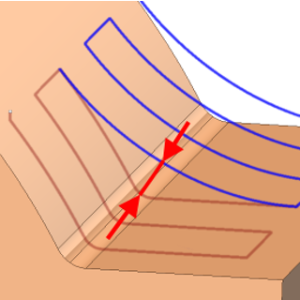

Черновой шаг. Расстояние между черновыми проходами.

Способ объединения. Определяет порядок прохождения инструментом черновых проходов.

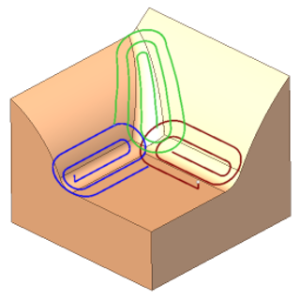

По уровням. Один уровень обрабатывается по очереди в каждом регионе, перед тем как прейти к обработке следующего уровня.

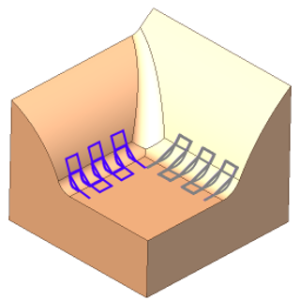

По регионам. Один регион полностью обрабатывается перед тем как перейти к обработке следующего региона.

По строкам. Все уровни одной строки полностью обрабатываются перед тем как перейти к обработке следующей строки.

Тип переходов вдоль. Этот параметр появляется если в стратегии обработки присутствуют продольные проходы.

Нажмите здесь, чтобы развернуть..

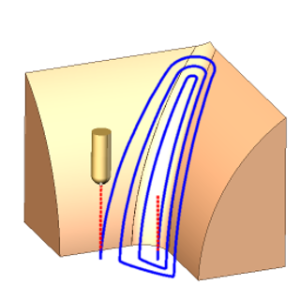

Спираль. Обработка одного региона выполняется траекторией в виде непрерывной спирали.

Линейный. Обработка одного региона выполняется проходами вдоль линии угла, с переходами между проходами.

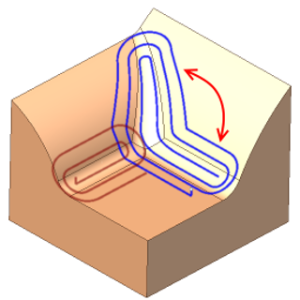

Угол разграничения Крутой/Пологий. Параметр появляется если выбрана стратегия комбинированных проходов. Этот угол разграничивает понятие крутых и пологих участков.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично. Эта группа параметров работает аналогично как в Черновой послойной операции. Подробнее

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Объединение:

Управляет объединением траекторий обработки нескольких регионов при наличии такой возможности.

Нажмите здесь, чтобы развернуть..

С постоянным Z. Предпочтительно объединяются траектории, расположенные в одной плоскости.

По углу. Предпочтительно объединяются траектории с возможностью плавного углового перехода.

Выкл. Каждый регион обрабатывается по отдельности.

Уровни обработки:

Определяет диапазон обработки по оси инструмента. Нижний уровень определяется так же, как и в Черновой послойной операции. Подробнее

5-ти осевое преобразование:

Вы можете управлять положением инструмента при применении операции на пятикоординатном станке. Подробнее Параметры Ориентации инструмента определяются так же, как в операции 5-ти осевая по поверхностям. Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
