Выбор технологического оборудования и изменение его характеристик

Проектирование технологического процесса начинается с выбора станка, на котором будет производиться обработка. От типа станка и его параметров зависят набор доступных операций, их возможности, параметры по умолчанию и дальнейшее поведение системы. Например, если выбран токарный станок, то доступны только токарные операции, если фрезерный – только фрезерные, а если токарно-фрезерный, то доступны и фрезерные, и токарные операции. При выборе 5ти-координатного фрезерного станка у ряда 3D операций появляется возможность позиционирования поворотной головки и т.д.

Для смены станка необходимо выбрать корневой узел технологического процесса, нажать кнопку Параметры и выбрать закладку Станки.

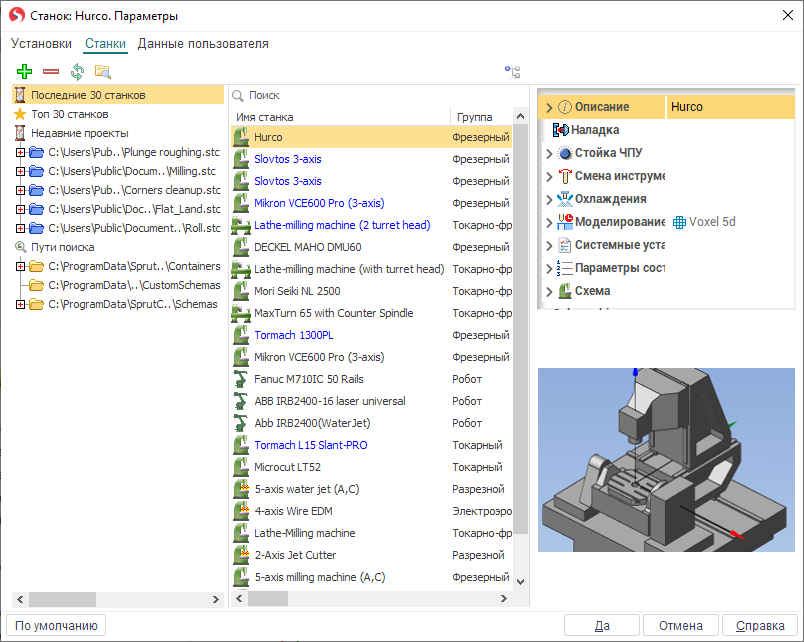

В левой части открывшегося окна расположен список папок в которых осуществляется поиск файлов станков (они объединены в группу Пути поиска), а также три специальные группы:

• Последние 30 станков. Список из 30 станков, которые использовались последними на данном компьютере, отсортированный по дате последнего использования (после первой установки на новый компьютер в нем находятся станки, выбранные по усмотрению поставщика программы).
• Топ 30 станков. Список из самых часто используемых на данном компьютере станков, отсортированный по частоте использования (после первой установки на новый компьютер в нем находятся станки, выбранные по усмотрению поставщика программы).
• Недавние проекты. Список из нескольких недавно открывавшихся проектов. Они могут содержать станки, и вы можете использовать любой из них.

При выборе одной из групп или папок в левом списке на панели в средней части окна отобразятся станки, находящиеся в данной группе или папке. Чтобы установить нужный станок, просто выберите один из станков в данном списке и нажмите кнопку "Да". При выделении того или иного станка на панели в правой части окна показываются его свойства и изображение.

В верхней части окна расположена панель инструментов с кнопками для управления списками станков и папок.

• - позволяет добавить папку в список путей поиска станков. По нажатию кнопки открывается стандартный диалог выбора папки. Вы можете добавить свою папку где храните все свои станки.
• - удаляет выделенную папку из списка путей для поиска.
• - производит поиск файлов станков в указанных папках и обновляет список. Такая же процедура выполняется автоматически при открытии окна выбора станков.
• - открывает папку выделенного станка, либо выделенную папку в проводнике Windows.
• - выделяет в левой панели папку в которой лежит выбранный в правой панели станок. Позволяет быстро определить, где лежит файл станка.

При нажатии на кнопку Отмена окно закрывается, все действия произведенные со списком станков и с текущим станком не сохраняются.

В инспекторе свойств станка отображается множество параметров. Некоторые основные свойства перечислены ниже.

Поля Название, Комментарий, Разработчик и Стойка ЧПУ заполняются разработчиком описателя станка.

Поле Файл постпроцессора задает имя файла постпроцессора, который будет использоваться по умолчанию при генерации управляющих программ.

Поле Файл интерпретатора задает имя файла интерпретатора, который будет использоваться для моделирования обработки по управляющей программе.

Поле Библиотека инструментов задает имя файла библиотеки инструментов, из которой будет выбираться инструмент для всех операций техпроцесса. Библиотека используется как при автоматической первоначальной установке инструмента при создании операции, так и при задании инструмента через окно параметров.

В группе Стойка ЧПУ задаются ограничения определяемые стойкой ЧПУ станка. Координаты в командах CLDATA округляются до указанной точности. При расчете траектории команда перемещения инструмента не будет сформирована в том случае, если величина перемещения меньше указанной точности. При отсутствии флажка в поле «Использовать дуги» в процессе расчета траектории будут формироваться только линейные перемещения. Если флажок установлен, то будут формироваться дуги, лежащие в разрешенных плоскостях и имеющие длину больше, чем Минимальная длина дуги, и с радиусом меньше Максимального радиуса. Остальные дуги окружностей будут аппроксимированы отрезками.

Поля в группе Смена инструмента задают координаты точки смены инструмента, которые будут использоваться при расчете УП, а также последовательность перехода в них.

Секция Схема определяет конструкцию станка и наличие различных приспособлений, таких как поворотный стол, поворотная головка и т.д.

Станок описывается как дерево узлов, перемещающихся относительно друг друга. Корневой узел «схема» соответствует станине станка. Внутри схемы перечислены те узлы, которые прикреплены непосредственно к станине. В свою очередь внутри каждого узла перечисляются подузлы осуществляющие элементарные перемещения относительно узла-владельца. Концевыми узлами дерева обязательно является заготовка или режущий инструмент. Способ и направление перемещения узла задается его полями. Адрес описывает префикс, с помощью которого осуществляется изменение положения данного узла из управляющей программы. Характер перемещений определяет тип движения данного узла относительно родительского: линейный или поворотный. Поля мин и макс задают соответственно минимальные и максимальные координаты по данной оси. Направление задает вектор линейных перемещений или же направление оси поворотных перемещений. Точка определяет координаты точки в системе координат станка, через которую проходит ось.

В дистрибутиве системы имеется обширный набор станков и роботов самых различных групп. Однако если структура ни одного из имеющихся станков для вас не подходит, то для конфигурирования системы следует обратиться к вашему дилеру или в службу технической поддержки.

Описание конфигурации станка хранится в специальных xml-файлах. Они, в свою очередь, могут ссылаться на 3D модели узлов станка, которые обычно находятся в отдельных файлах *.osd или *.stl, а также на вспомогательные *.xml и *.supplement файлы в той же папке, что и файл станка. Иногда файлы станка могут быть помещены внутрь зашифрованного zip-архива с расширением *.stfc, а также могут располагаться внутри файлов проектов *.stcp.
