Редактирование макроса

Область применения:

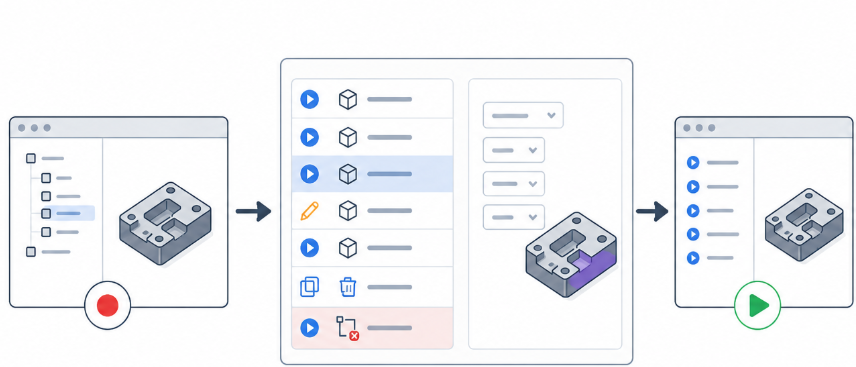

Большинство операций редактирования шагов доступно во время записи макроса или после его открытия для редактирования. Сохраненный макрос также можно настроить для однократного запуска.

Список шагов

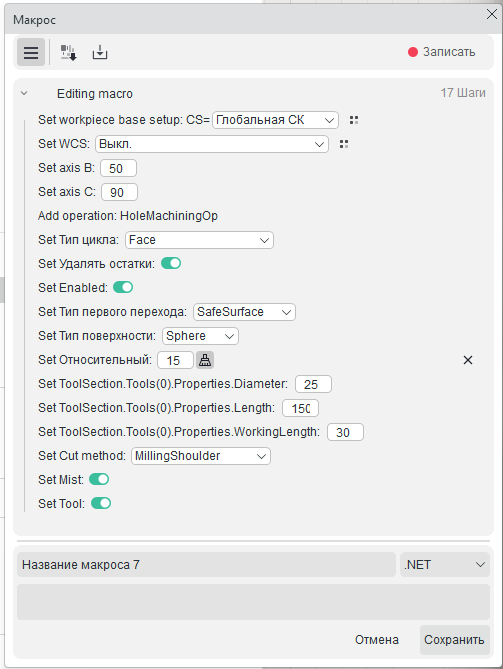

Каждое записанное действие представлено строкой шага, содержащей:

• Индикатор состояния. Расположен слева от строки; также используется для установки точки останова

• Название. Описывает назначение шага.

• Редактируемые параметры. При наличии представлены одним или несколькими раскрывающимися списками или текстовыми полями.

Изменение значения параметра

В раскрывающемся списке выберите требуемое значение, а в текстовом поле введите его. Новое значение сохраняется вместе с шагом.

Назначение поля входным параметром

При записи фиксируются фактически использованные значения. Чтобы преобразовать фиксированное значение во входной параметр, задаваемый при каждом запуске макроса, его поле помечается как обязательное:

1. Наведите курсор на шаг и нажмите рядом с полем. 2. Поле становится пустым (поле будет выделено красным): макрос нельзя запустить, пока значение не будет задано.

Этот механизм применяется к значениям, изменяющимся от детали к детали: диаметру, уровню, припуску.

Переназначение элемента геометрии

Шаги, ссылающиеся на элемент модели — грань, кривую, отверстие и т. д., — отображают этот элемент в поле, которое позволяет выбрать его повторно:

1. Щелкните поле (поле будет выделено). 2. Выберите новый элемент в 3D-модели.

Шаг обновляется в соответствии с выбранным элементом. Этот механизм работает как при редактировании, так и для сохраненного макроса перед запуском, что позволяет применять один макрос к различной геометрии.

Удаление шага

Во время записи или редактирования наведите курсор на шаг и нажмите × в конце строки, чтобы удалить шаг из макроса.

Группы шагов

Связанные шаги объединяются под заголовком группы, в котором отображаются название группы, например Редактирование отверстия (5). Щелчок по шеврону в заголовке разворачивает или сворачивает группу. Группировка упрощает просмотр длинного макроса.
