Создание сечений

Сечение – это параметрический элемент геометрической модели. Сечение добавляется в группу дерева геометрической модели для того, чтобы автоматически получать кривые пересечения поверхностей, входящих в группу, с заданной плоскостью.

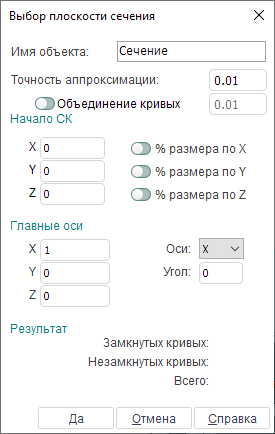

Для того, чтобы создать сечение, необходимо сделать активной папку, в которой будет размещено сечение, после чего нажать на кнопку на панели инструментов закладки 3D Модель. В результате система перейдет в режим создания и редактирования секущей плоскости, а на экране появится окно параметров секущей плоскости.

Плоскость сечения определяется своей начальной точкой, направлением главной оси и углом поворота вокруг этой оси.

Положение начальной точки задается в полях ввода X, Y, Z панели Начало СК. При этом, если установлен флажок % размера по X (Y, Z) рядом с полем ввода, то введенное значение воспринимается как процент от габаритов рассекаемой модели по X, Y и Z соответственно, в противном случае – как абсолютное значение.

Положение начальной точки может быть также задано интерактивно, с помощью мыши. Для этого в графическом окне необходимо щелкнуть левой кнопкой мыши на кубике, изображающем начальную точку, затем перенести его в любое другое место модели, после чего снова нажать левую клавишу мыши, чтобы завершить перетаскивание объекта.

Для удобства положение плоскости в пространстве может быть задано через указание направления любой из трех осей (X, Y, Z) системы координат плоскости. Выбор главной оси осуществляется из выпадающего списка в правом верхнем углу панели Главные оси, а ориентация оси задается в полях ввода X, Y, Z той же панели. Направление оси может быть также задано интерактивно, с помощью мыши, точно также, как положение начальной точки.

Угол поворота плоскости вокруг главной оси задается в поле Угол панели Главные оси, либо интерактивно с помощью перетаскивания одной из неглавных осей плоскости, или самой плоскости.

На панели Результат отображается результат пересечения модели плоскостью. Точность получаемых кривых задается в поле Точность аппроксимации. При желании результирующие кривые могут быть объединены. Для этого необходимо отметить флажок Объединять кривые и ввести требуемое значение точности.

Созданное сечение представляет собой группу кривых. Кривые, входящие в группу могут быть изменены, перемещены в другую группу, или совсем удалены. Однако, при любом последующем изменении поверхностей, входящих в рассекаемую папку, кривые будут сгенерированы заново.

При необходимости параметры сечения могут быть изменены. Для этого необходимо выделить сечение, и выбрать в контекстном меню закладки 3D Модель команду Редактирование плоскости.
