Поднутрение послойное

Область применения:

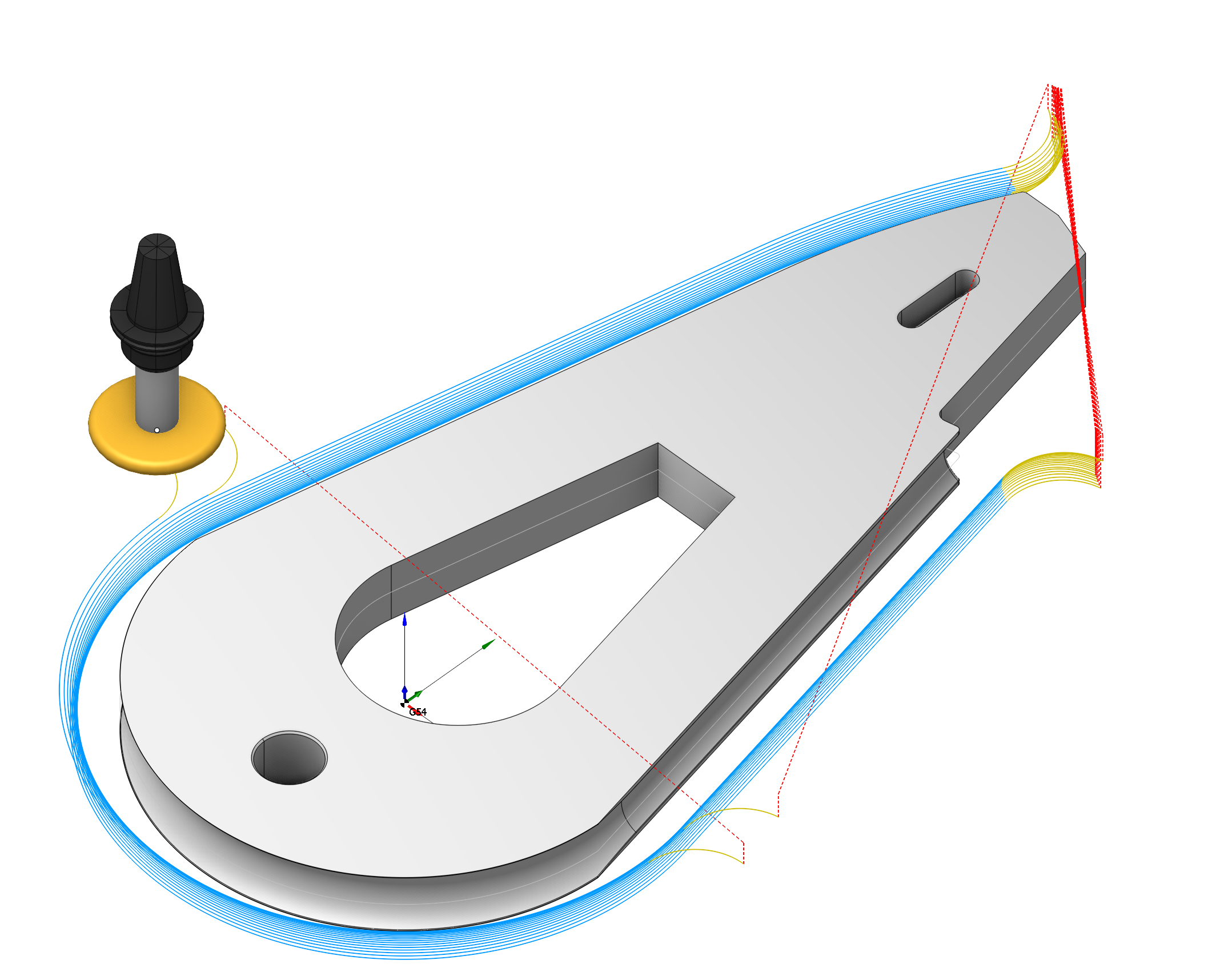

Послойная операция с поднутрениями необходима для создания углублений, канавок или полостей с помощью фрезерного инструмента. Эта операция создает траекторию "водяной линии" для подрезного инструмента.

Рабочее задание:

Поверхности. Выберите различные поверхности детали в качестве рабочего задания. Система рассчитает траекторию на основе выбранных поверхностей.

Рабочая зона. Рабочие зоны используются для определения областей детали, которые должны быть обработаны операциями фрезерования черновой и чистовой обработки. Подробнее

Зона ограничений. В дополнение к рабочим зонам в системе вы можете использовать зоны ограничения, чтобы указать области заготовки, которые не должны обрабатываться в текущей операции. Подробнее

Верхний уровень . Указание верхнего уровня по элементам модели. Подробнее

Нижний уровень. Указание нижнего уровня по элементам модели. Подробнее

Свойства. Отображение свойств элемента. Возможно добавление заготовки. Вызвать это меню также можно дважды щелкнув по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Шаг.

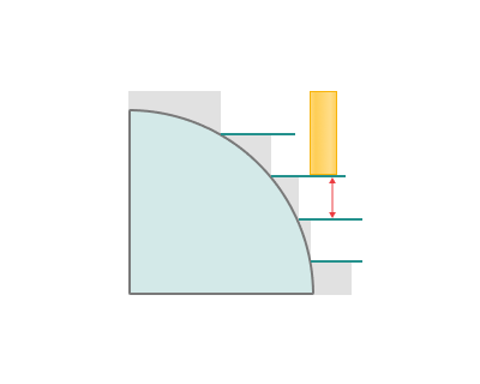

Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями.

Нажмите здесь, чтобы развернуть..

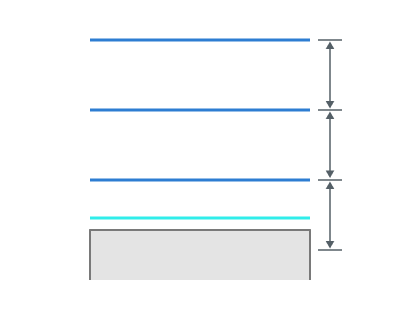

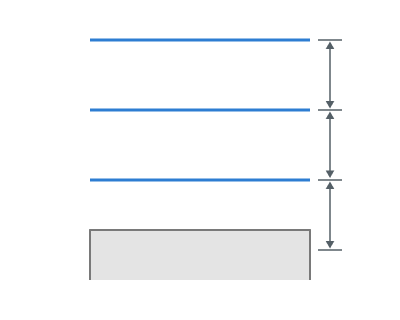

Адаптивный шаг. Дополнительный проход на верхнем или нижнем уровне. Необходим для подчистки детали.

Черновые проходы.

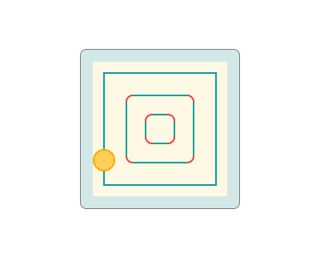

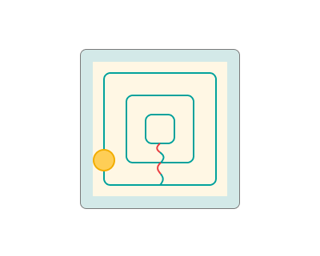

Траектория инструмента смещается в плоскости на величину толщины «Черновые проходы».

Нажмите здесь, чтобы развернуть..

Стратегия обработки:

Эквидистантная. Обработка по кривым, полученным путем смещения контура детали. Подробнее

Адаптивная. Эта стратегия используется для эффективного удаления больших объемов материала с высокой скоростью подачи, максимальной глубиной резания (до длины канавок) и относительно небольшой шириной резания (от 5% до 30% диаметра инструмента). Подробнее

Черновой шаг. Шаг между черновыми проходами.

Черновой радиус сглаживания. Параметр необходим для скругления углов при черновом проходе.

Радиус перехода. Радиус перехода для переходов, а также переходов трохоидальных дуг. Радиус перехода должен быть больше чем «безопасное расстояния».

Количество шагов. Количество проходов черной обработки.

Сортировка. Эта вкладка необходима для сортировки отображаемых фрагментов. Эта группа параметров работает аналогично черновой послойной операции. Подробнее

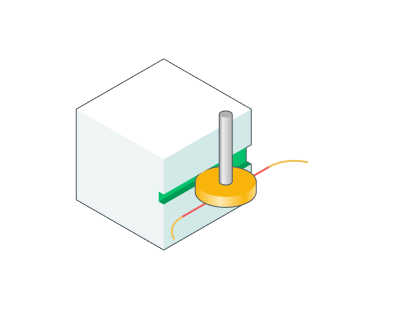

Проверка заготовки. Если включено: добавляет количество проходов на основе значений параметров "Шаг черновой обработки" и "Количество шагов", учитывая толщину заготовки. Если количество проходов превышает толщину заготовки, дополнительные проходы, не обрабатывающие заготовку, не выполняются.

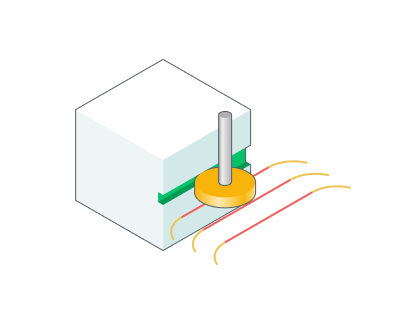

Если отключено: добавляет количество проходов на основе значений параметров "Шаг черновой обработки" и "Количество шагов", игнорируя заготовку.

Уровни обработки.

Определяет диапазон вдоль оси инструмента для обработки. Эта группа параметров работает аналогично черновой послойной операции. Подробнее

Тип фрезерования.

Может быть назначен практически во всех операциях, кроме операций фрезерования по кривой. Это позволяет пользователю контролировать необходимый тип фрезерования (входной или выходной) в процессе расчета траектории инструмента. Эта группа параметров работает аналогично черновой послойной операции. Подробнее

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности. Эта группа параметров работает аналогично черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
