Ротационная послойная

Область применения:

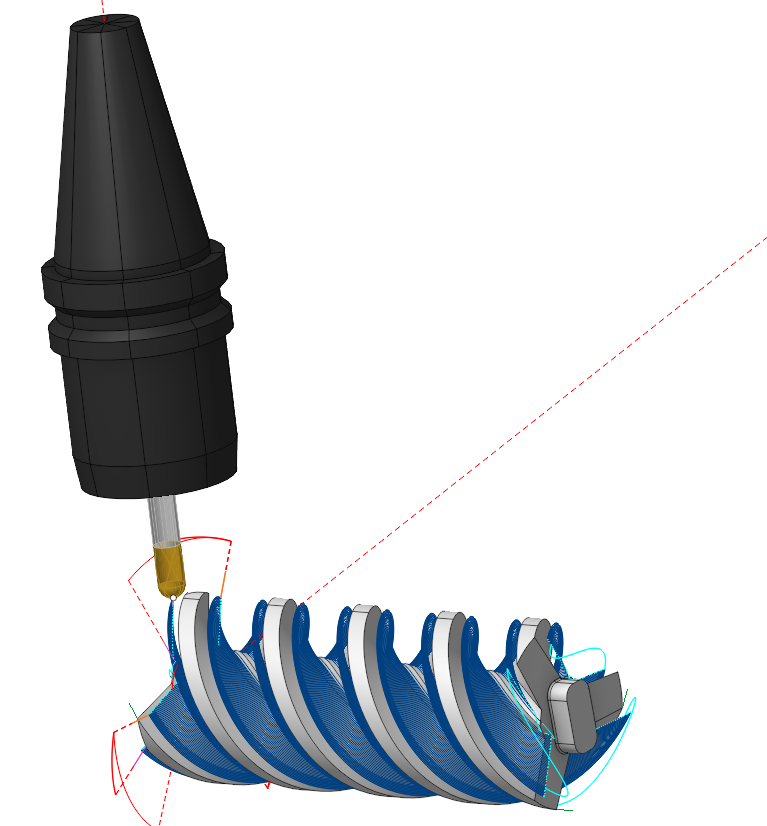

Основана на операции 5D по поверхностям и настроена для ротационной обработки таких моделей как шнеки и тела вращения. Она доступна для использования в 4X и 5X конфигурациях, но в ней блокированы многие из стратегий пятикоординатной обработки, углы наклона инструмента, функции избегания сингулярности и отклонения осей. Предустановлена только стратегия Вокруг оси вращения и Ориентация инструмента установлена только К поворотной оси. Таким образом, проходы траектории инструмента генерируются как сечения обрабатываемых поверхностей через заданный Шаг цилиндрами с осью, заданной как Поворотная ось. При пустой Рабочей зоне, будет производиться обработка всей модели.

Рабочее задание:

Обрабатываемые поверхности. Выберите поверхности детали в качестве рабочего задания. Траектория будет строиться на выбранных поверхностях.

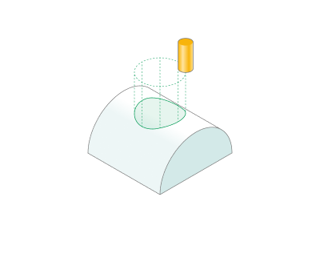

Поверхности для проецирования. Поверхности, предназначенные для обработки и на которые переносится траектория, при включении опции Проецировать траекторию на деталь во вкладке Стратегия.

Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Можно выбрать нормаль к области, ограниченной Рабочей зоной. Подробнее

Зона ограничений. В дополнение к Рабочей зоне можно выделить Зону ограничений, в виде областей детали, ограниченных кривыми и ребрами, которые не должны быть обработаны на текущей операции. Подробнее

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Шаг:

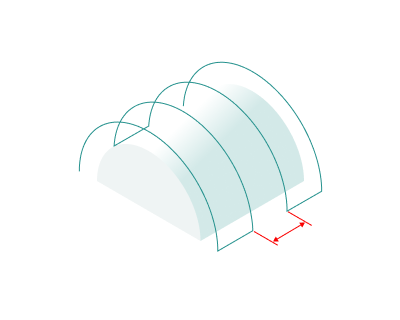

Максимально допустимая ширина резания.

Нажмите здесь, чтобы развернуть..

Адаптивный шаг:

Нажмите здесь, чтобы развернуть..

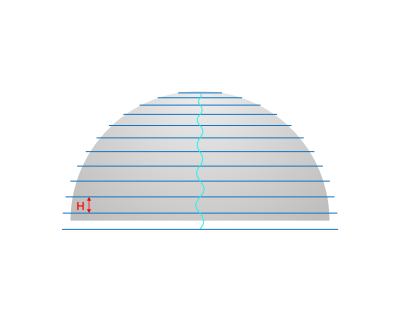

Вкл: Параметр корректирует расстояние между проходами инструмента с учетом радиусов кривизны поверхности и инструмента, чтобы после обработки по поверхностям поддерживалась постоянная высота гребешка. Подробнее

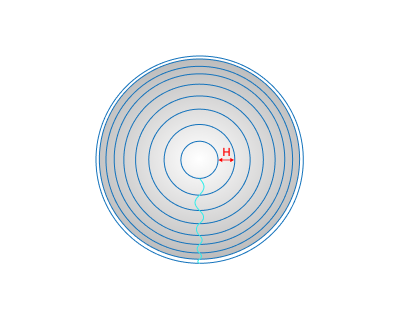

Выкл: Фиксированное расстояние по вертикали между последовательными проходами инструмента.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично. Эта группа параметров работает аналогично как в Черновой послойной операции. Подробнее

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности. Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Поворотная ось:

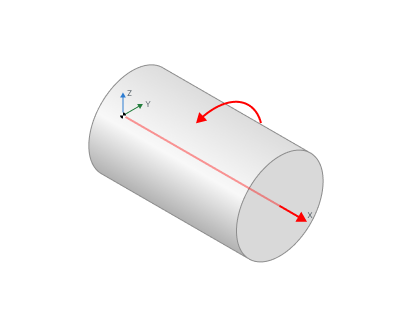

Ось секущих цилиндров, которые используются для построения линий траектории инструмента.

Нажмите здесь, чтобы развернуть..

Рабочая зона:

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

Нажмите здесь, чтобы развернуть..

Отступ от начала. Наименьший радиус, отсчитанный от Поворотной оси, на котором имеют место рабочие проходы.

Ширина области. Наибольший радиус, отсчитанный от Поворотной оси, на котором имеют место рабочие проходы.

Сглаживание углов:

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели. Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Черновые проходы:

Траектория инструмента смещается на величину толщины Черновых проходов. Дополнительные проходы добавляются в контур по указанному в параметрах значению с указанным количеством шагов. Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Проецировать траекторию на деталь.

Установка флага позволяет выполнить построение траектории обработки поверхностей, установленных в Рабочем задании как Поверхности для проецирования путем переноса траектории, полученной для Обрабатываемой поверхности, на Поверхности для проецирования.

Нажмите здесь, чтобы развернуть..

При установке флага, в качестве Обрабатываемой поверхности необходимо указать не поверхности на детали, которые должны быть непосредственно обработаны (фрезеруемые поверхности), а поверхности на вспомогательной геометрии, которую можно получить, например, дополнительными построениями в CAD-модуле. Эти поверхности должны быть расположены относительно фрезеруемых поверхностей так, чтобы с них можно было легко проецировать траекторию. Непосредственно обрабатываемые поверхности должны быть объявлены как Поверхности для проецирования.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
