Зоны ограничений

Область применения:

В дополнение к рабочим зонам в CAM системе присутствует возможность указывать в рабочем задании фрезерных операций и зоны ограничений. В отличие от зоны обработки зона ограничений – всегда замкнутая кривая. Она ограничивает геометрию, которую не следует обрабатывать в данной конкретной операции. В качестве элементов зон ограничений допустимо указывать кривые, вертикальные поверхности и ребра детали, и их цепочки.

Использование зоны ограничений

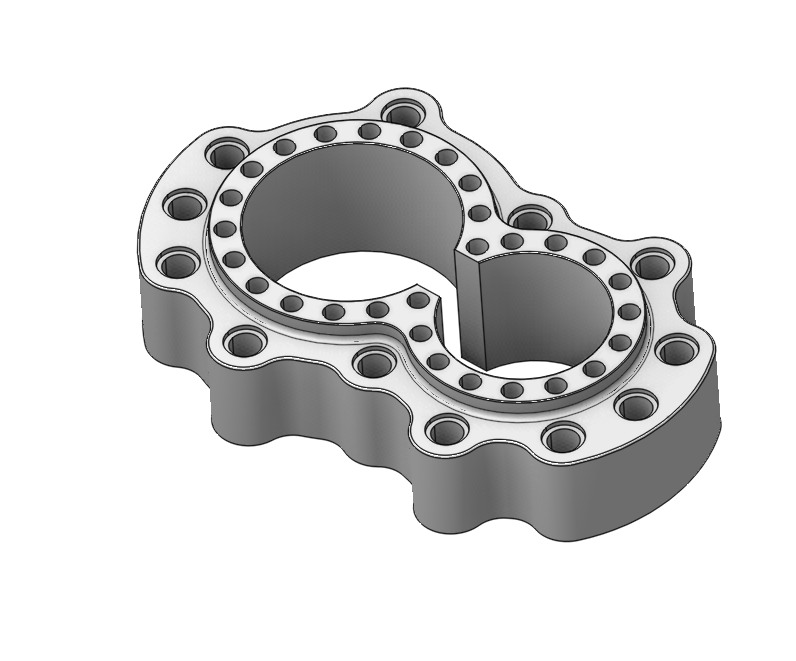

Рассмотрим конкретный пример. Допустим, нам необходимо выбрать материал только снаружи детали, оставив необработанной внутреннюю область (см. рисунок ниже).

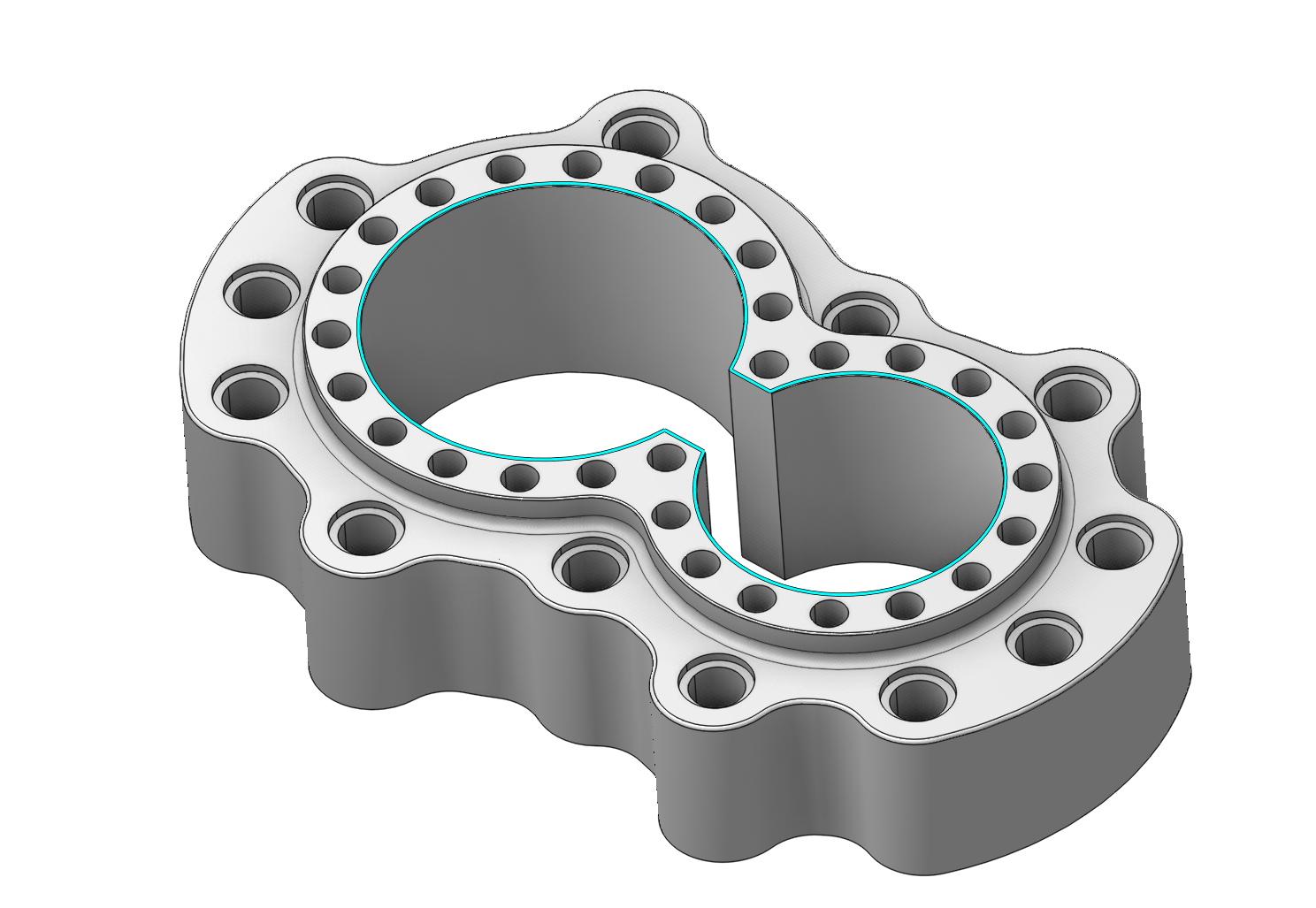

В графическом окне выберем ребра, ограничивающие окно в детали:

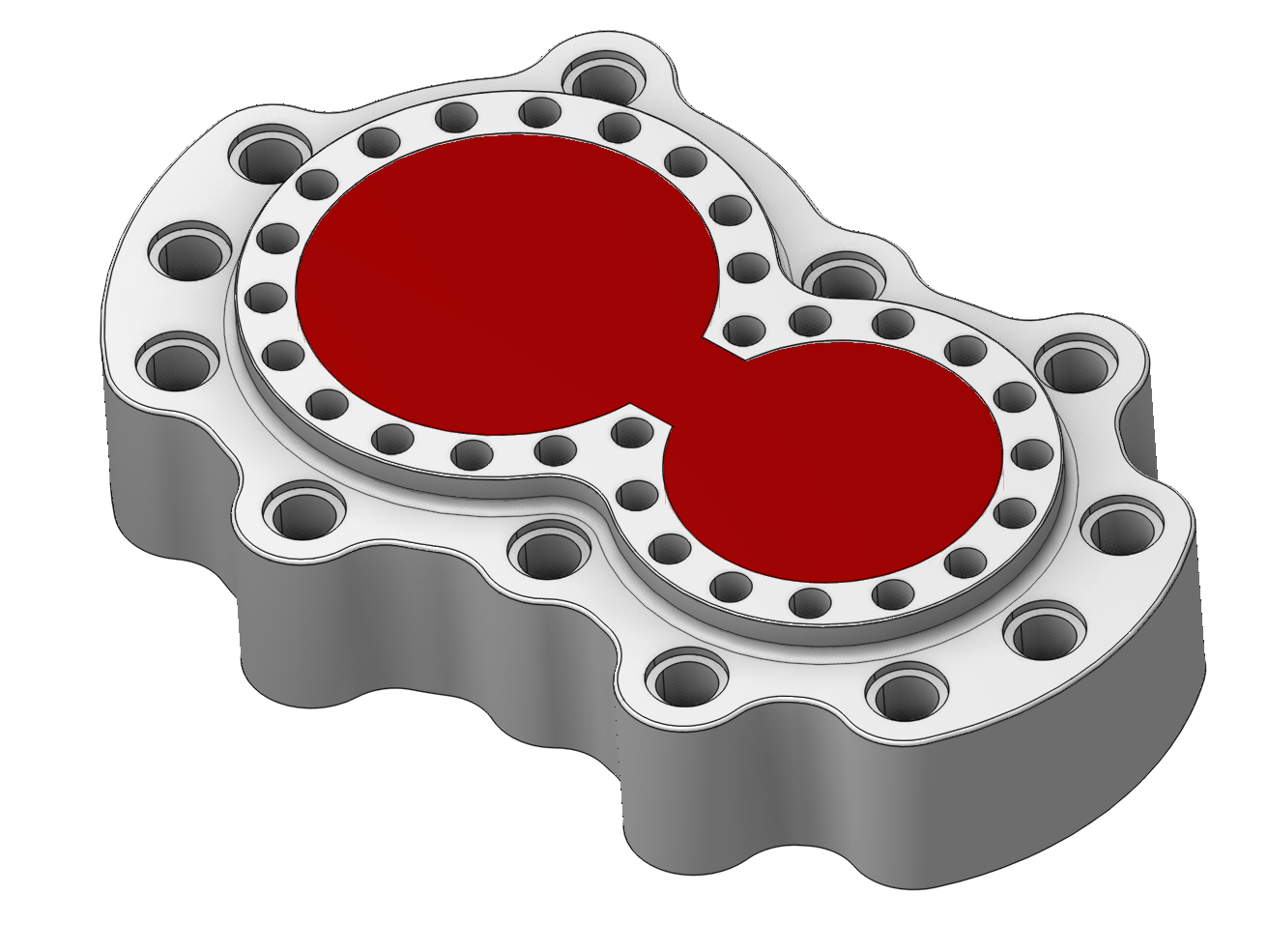

Затем нажимаем кнопку Зона ограничений на панели рабочего задания. В результате в рабочее задание будет добавлена следующая зона ограничений:

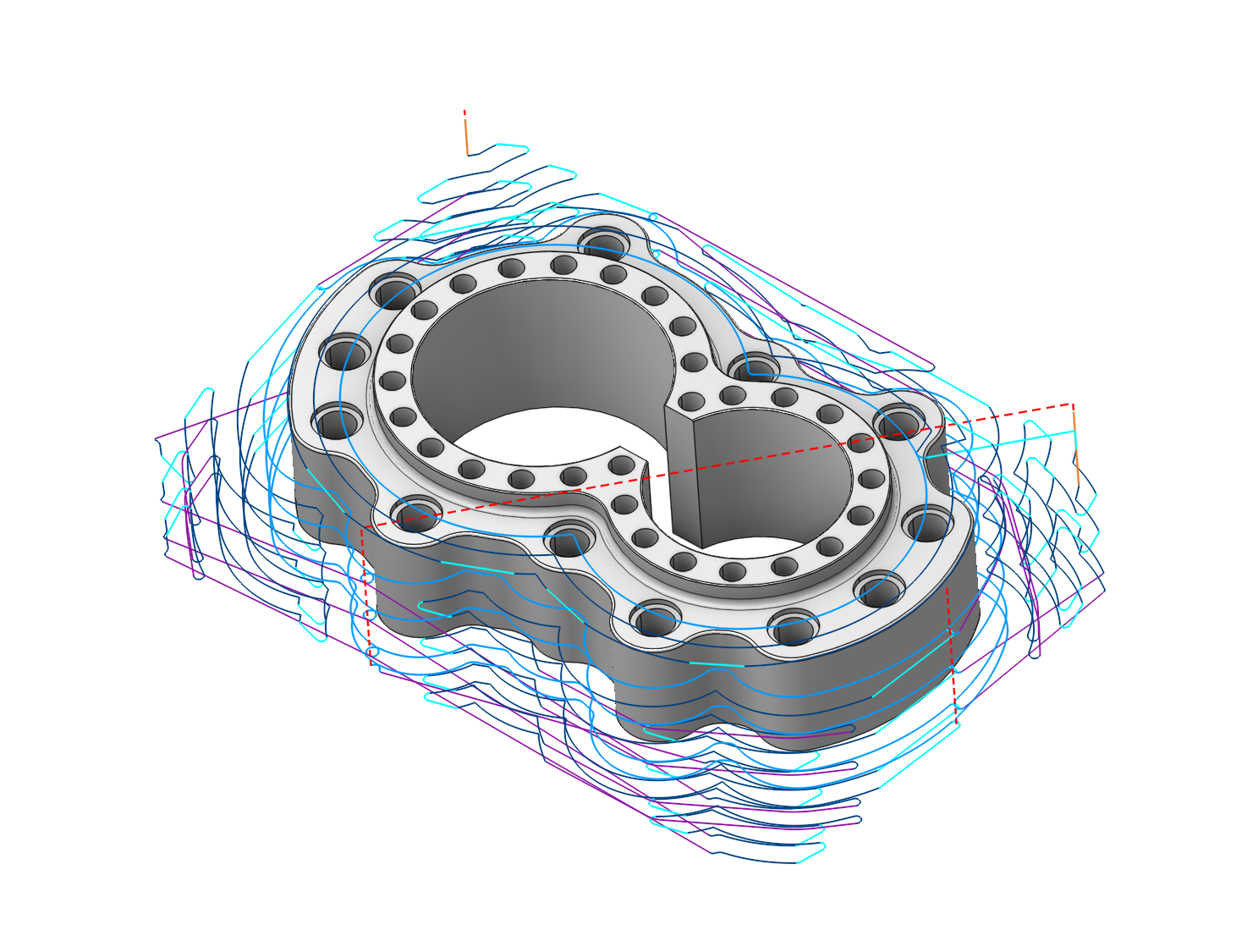

Рассчитаем траекторию. Как видно на рисунке ниже, окно в центре детали осталось не обработанным:
