Интерактивная линейка линейной оси

Область применения:

Интерактивная линейка линейной оси показывает положение узла станка при его перемещении вдоль линейной оси в 3D-виде. Она отображает текущую координату оси и пределы перемещения, помогая позиционировать узел и оценивать его положение в доступном диапазоне.

Линейка используется вместе с Интерактивным управлением станком при непосредственной настройке положения станка в графическом окне.

Элементы линейки:

Шкала оси. Показывает диапазон перемещения вдоль перемещаемой линейной оси.

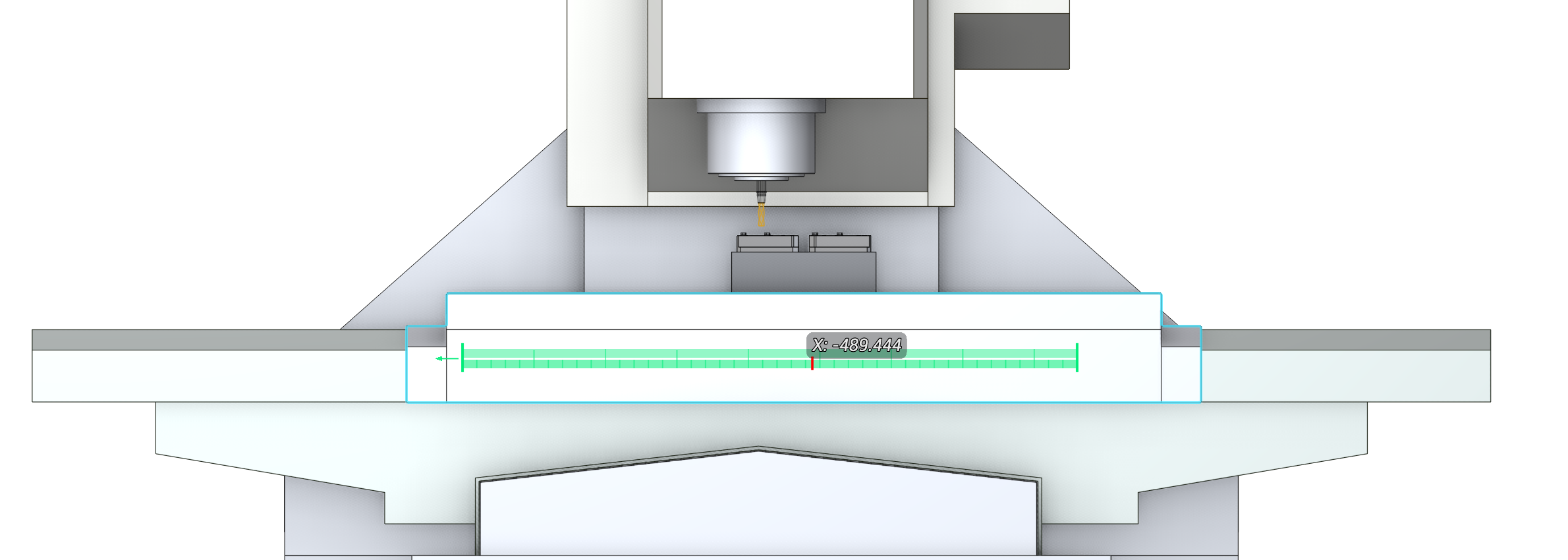

Текущая координата оси. Рядом с маркером положения отображаются имя оси и текущая координата. На рисунке подпись X: -489.444 указывает ось и ее положение.

Пределы перемещения. Показывают границы диапазона перемещения оси, чтобы сравнить с ними текущее положение.

Линейная осевая линейка при перемещении узла станка вдоль оси X.
