3D спираль
Область применения:

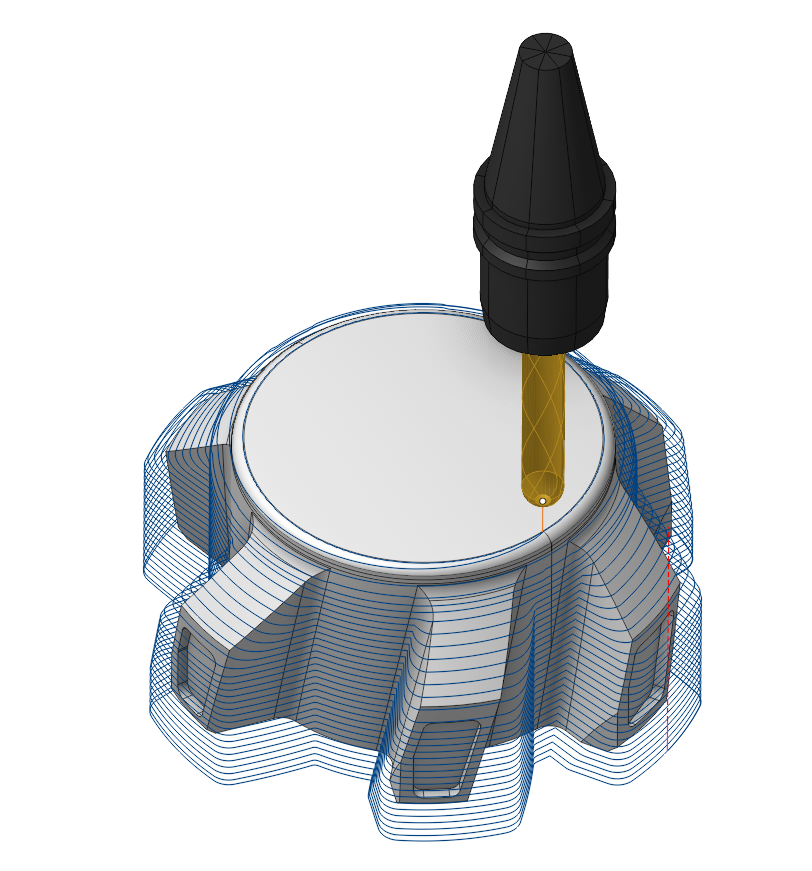

Операция создает непрерывную спиральную траекторию, которая проходит с заданным вертикальным шагом между верхним и нижним уровнями. Она эффективна при обработке наклонных или вертикальных поверхностей.
Рабочее задание:
Обрабатываемые поверхности. Поверхности, для обработки которых строится траектория.
Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Подробнее
Зона ограничений. Задаются области детали, которые не должны быть обработаны на текущей операции. Подробнее
Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.
Удалить. Удаляет выбранный элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее
Стратегия:
Группа параметров, определяющих геометрические характеристики процесса обработки.
Тип фрезерования:
Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.
Параметры, определяющие Тип фрезерования, такие же, как в Черновой послойной операции. Подробнее
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.
Нажмите здесь, чтобы развернуть..
Начинать. Определяет начальный уровень движения инструмента.

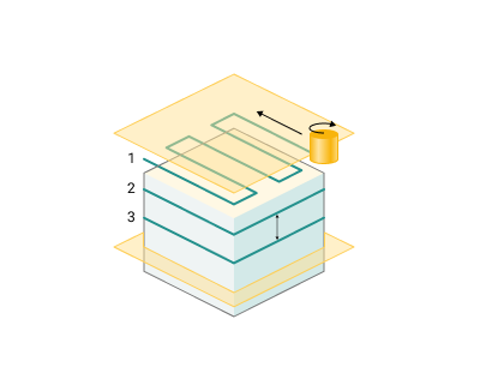

Сверху. Инструмент движется от верха к низу областей, определенных в Рабочем задании.

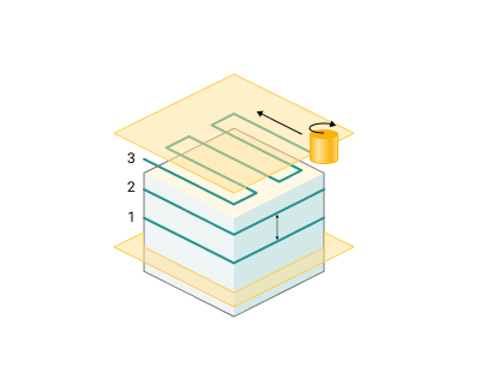

Снизу. Инструмент движется от низа к верху областей, определенных в Рабочем задании.
Шаг.
Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями, то есть расстояние по вертикали между двумя соседними витками траектории. Параметры такие же, как в Черновой послойной операции. Подробнее
Подгонять шаг.
Установка флага изменяет проходы инструмента так, чтобы обеспечить обработку до заданного уровня.
Радиус скругления.
При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели..
Уровни обработки.
Определяет диапазон обработки вдоль оси инструмента. Параметры такие же, как в Черновой послойной операции. Подробнее
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее
Параметры:
На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Нажмите здесь, чтобы развернуть..
Состоит из:
Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.
Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.
Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.
Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.
Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.
Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
