Адаптация станка для работы в режиме Инструментальные сборки.

Область применения:

Возможность переключения в расширенный режим определяется используемой схемой станка. Схема станка в старом (классическом) формате не может работать со сборками инструмента напрямую - ее необходимо предварительно адаптировать к новому формату.

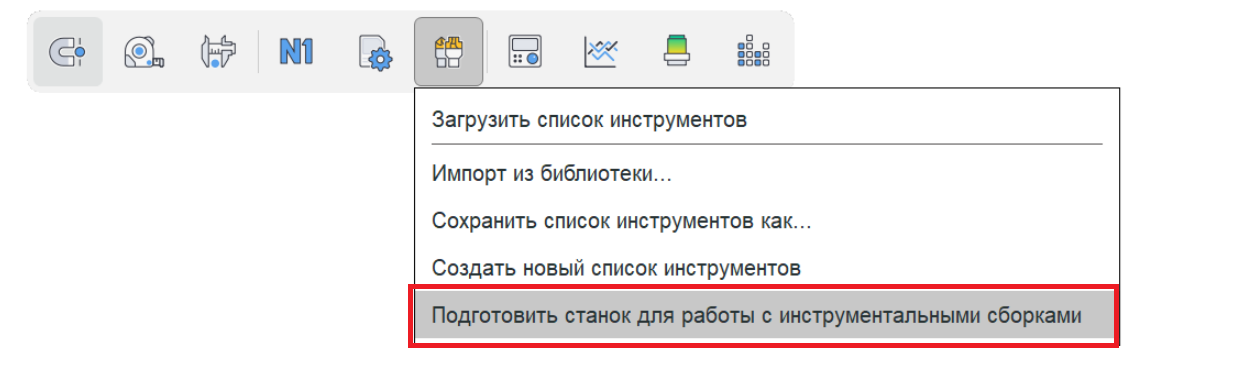

Адаптация выполняется командой Подготовить станок для работы с инструментальными сборками, доступной в меню инструментов, если активная схема станка еще не адаптирована. В процессе адаптации формируется библиотека станка (набор). Файл Набора всегда располагается рядом с файлом схемы станка и содержит компонент специального типа - магазин (компонент с гнездами заданного типа соединения и без заглушки).

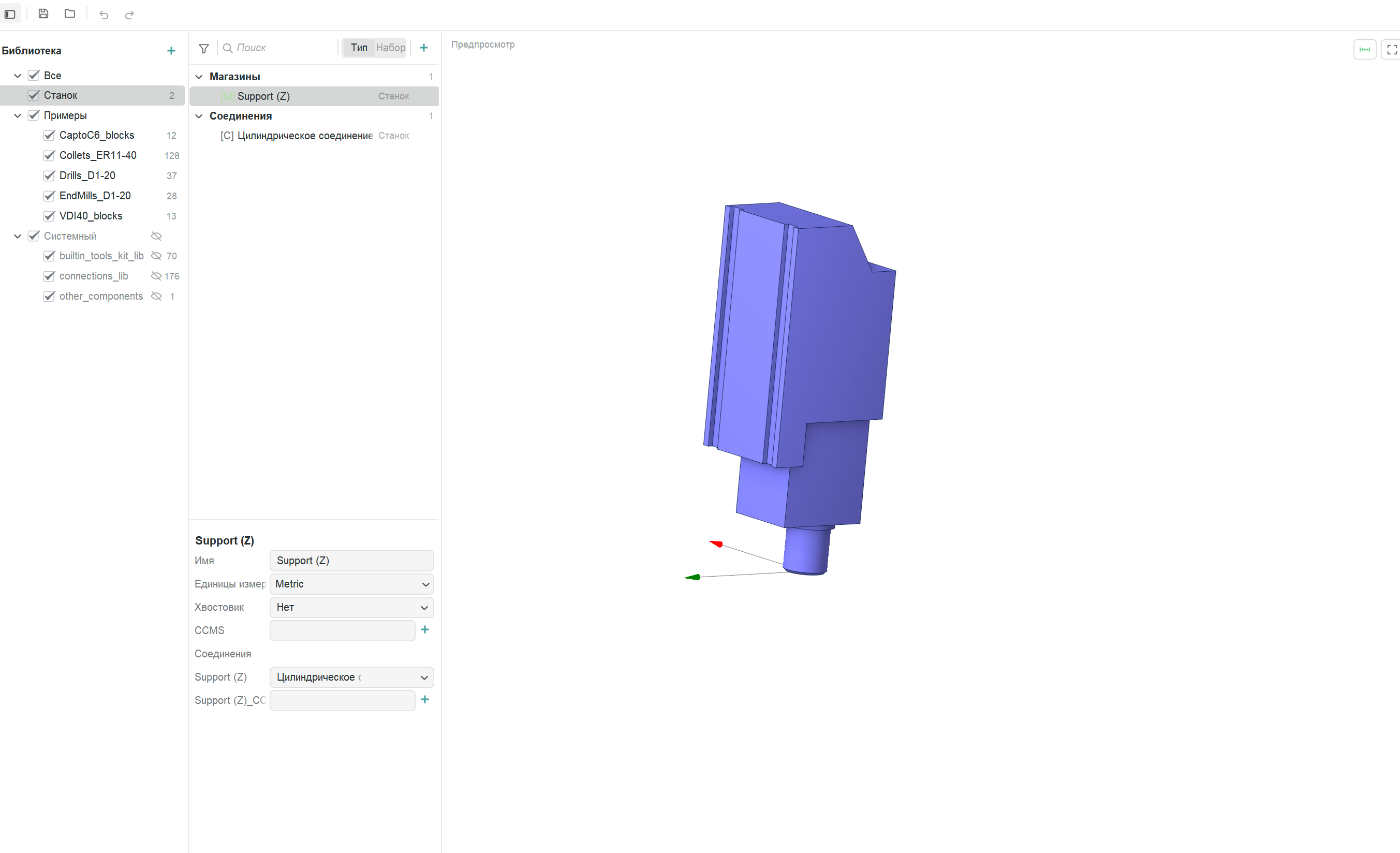

После адаптации станка открывается окно библиотек компонентов. В нем уже содержатся узлы станка (компоненты магазина), в которых размещается точка крепления сборки инструмента. Изначально узел станка имеет стандартное соединение - в данном случае цилиндрическое соединение инструмента, отображаемое в разделе Соединения и назначенное опорным соединением (Z) узла.

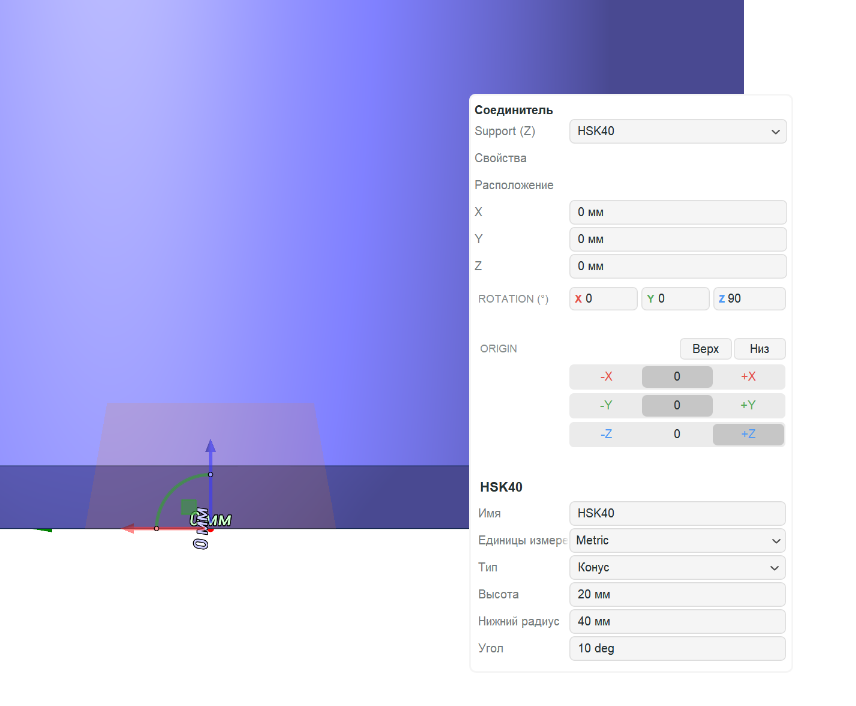

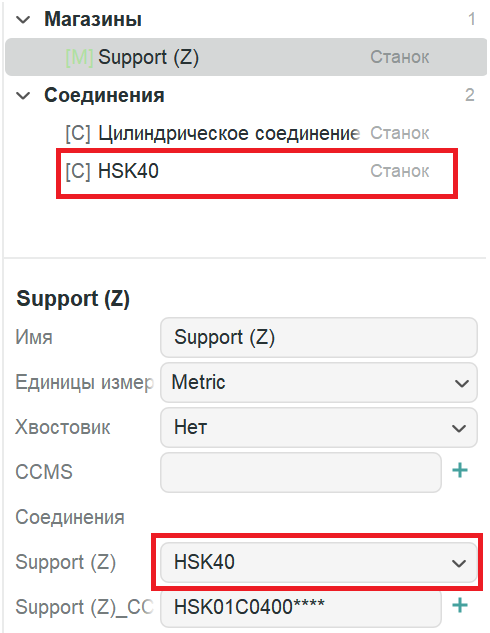

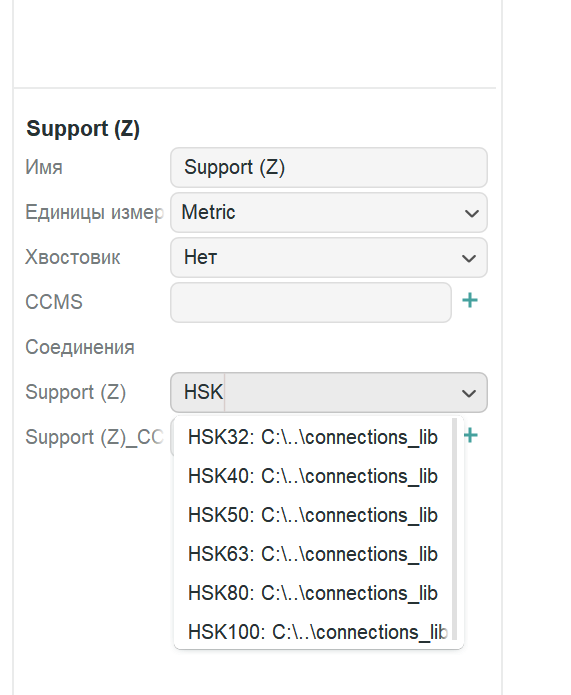

Назначение соединения. Соединение необязательно вызывать из меню кнопкой +. Его имя можно ввести непосредственно в поле соединения. Значение можно выбрать из предлагаемых вариантов или задать как новое. После ввода нового имени в поле создается новый тип соединения.

Если соединение выбрано из библиотеки, все его размеры учитываются в соответствии со стандартом.

Примечание

При закрытии окна рядом со станком создается файл *.mKIT - файл наладки. Этот файл содержит все инструменты, привязанные к данному станку.

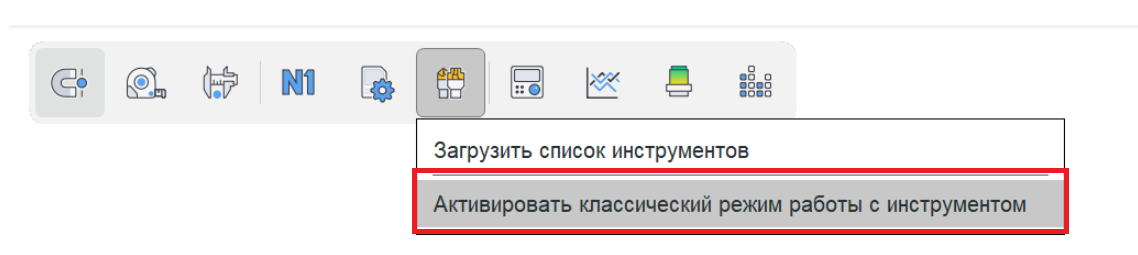

Возврат в классический режим выполняется из того же меню командой режима Активировать классические инструменты.
