Черновая послойная

Область применения:

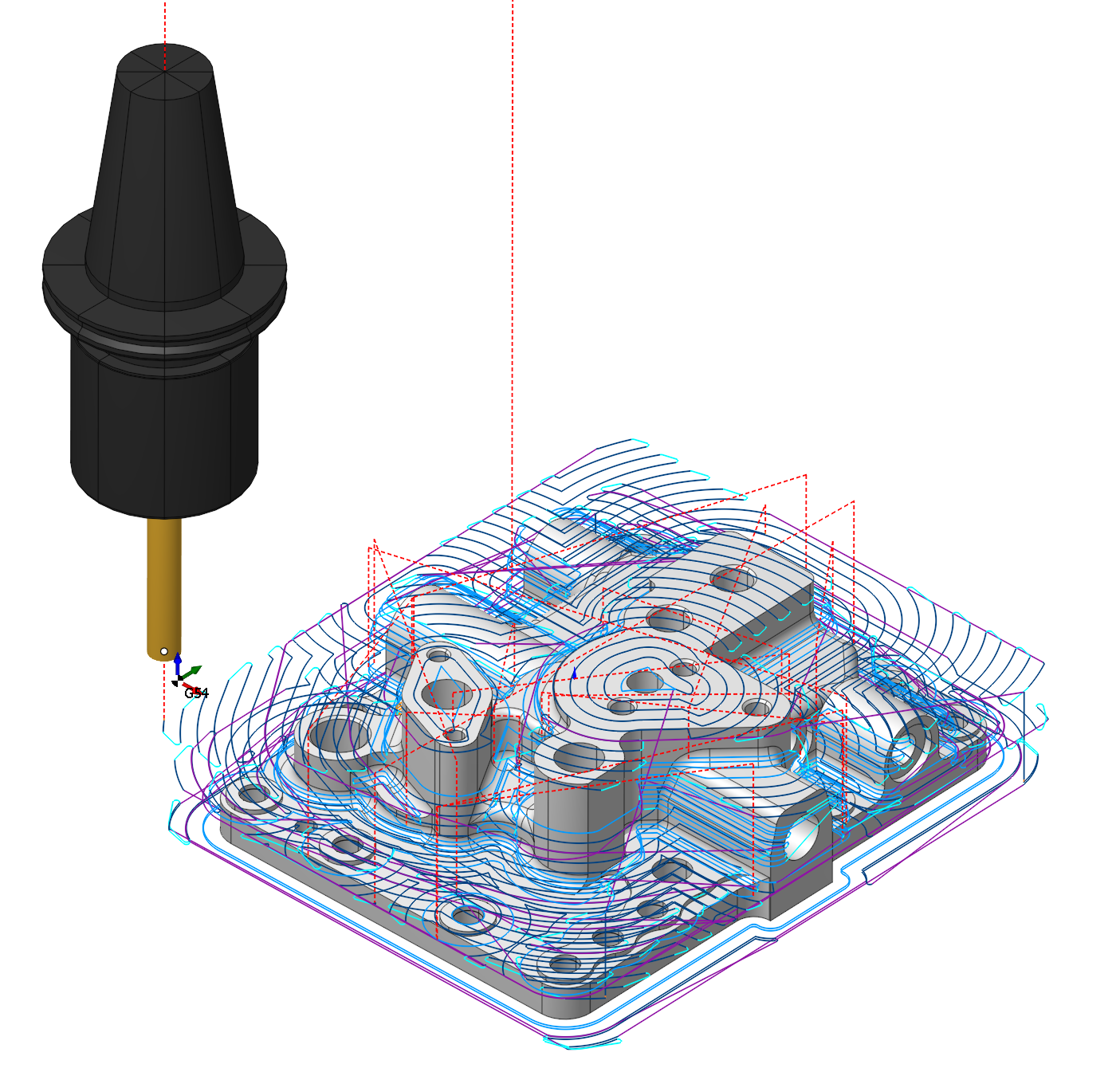

Операция Черновая послойная используется для начальной черновой обработки сложных моделей, значительно отличающихся от исходной заготовки. Модель, обрабатываемая черновой операцией, определяется набором твердых тел, поверхностей и сеточных объектов. Для каждого геометрического объекта или группы объектов можно определить дополнительный припуск, который при обработке будет добавлен к основному припуску операции.

Рабочее задание:

Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.

Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Подробнее

Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Подробнее

Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее

Верхний уровень. Указание верхнего уровня по элементам модели. Подробнее

Нижний уровень. Указание нижнего уровня по элементам модели. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия обработки:

Этот параметр позволяет пользователю добиться того, чтобы траектория инструмента выглядела параллельной, равноудаленной или другой при выполнении операций обработки карманов.

Нажмите здесь, чтобы развернуть..

Тип стратегии обработки:

Нажмите здесь, чтобы развернуть..

Эквидистантная. Обработка по кривым, полученным смещением контура детали Подробнее

Параллельная. Обработка параллельными проходами. Подробнее

Адаптивная. Эта стратегия используется для эффективного удаления больших объемов материала с высокими скоростями подачи, максимальной глубиной резания (вплоть до длины канавок) и относительно небольшой шириной резания (от 5% до 30% диаметра инструмента). Подробнее

Высокопроизводительная. Стратегия высокопроизводительной резки предназначена для эффективного удаления материала в открытых и закрытых карманах. Подробнее

Глубокое скоростное фрезерования. Эквидистантная обработка с дополнительными циклическими движениями в углах. Подробнее

Вам также необходимо прочитать о том, как выбрать стратегию для обработки карманов. Подробнее

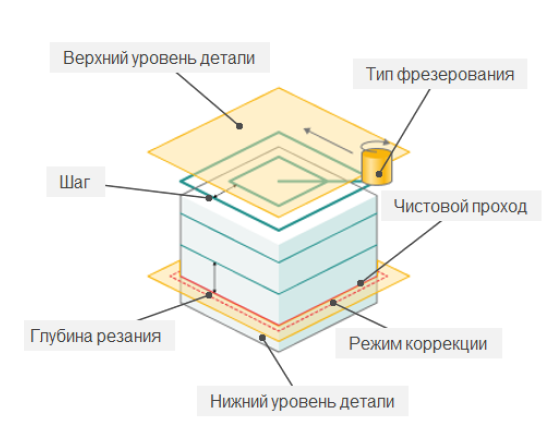

Основные параметры, набор которых может изменяться в зависимости от выбранной стратегии в разделе Тип стратегии обработки:

Шаг. Максимально допустимая ширина реза.

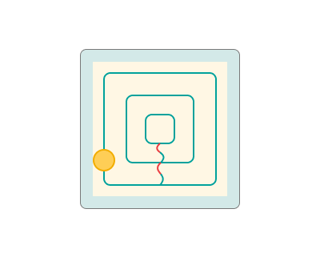

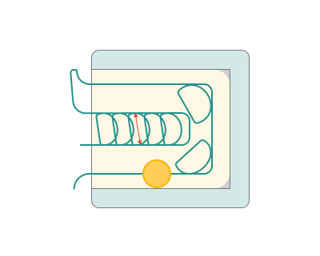

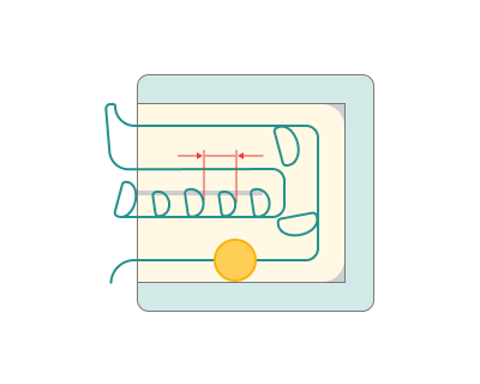

Шаг ВСО. Определите шаг трохоидальных дуг как либо; в процентах от текущего диаметра инструмента или в виде заданного расстояния. Если высокоскоростная резка отключена, возможны необработанные участки.

Большие дуги. Расширяет дуги между проходами траектории.

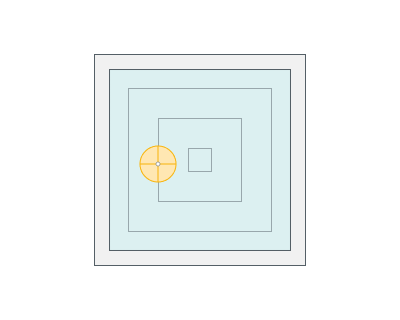

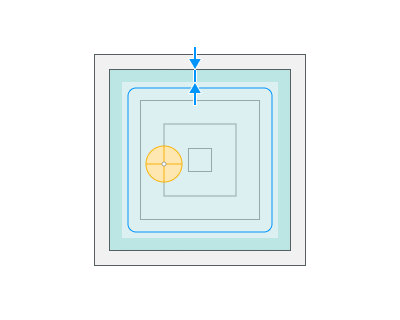

Чистовой проход. Определяет ширину среза для последнего прохода.

Режим коррекции. Эта группа параметров работает аналогично группе Вывод в 2D контур. Подробнее

Чистовой радиус сглаживания. Параметр необходим для скругления углов при чистовом проходе.

Черновой радиус сглаживания. Параметр необходим для скругления углов при черновом проходе.

Радиус перехода. Радиус перехода для переходов, а также переходов трохоидальных дуг. Радиус перехода должен быть больше чем «безопасное расстояния».

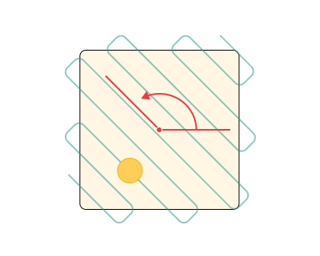

Угол. Назначает направление угла реза для операций с Параллельной стратегией.

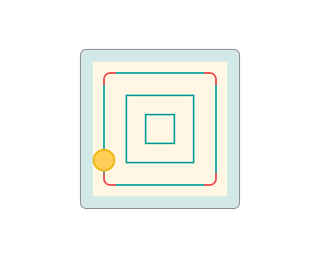

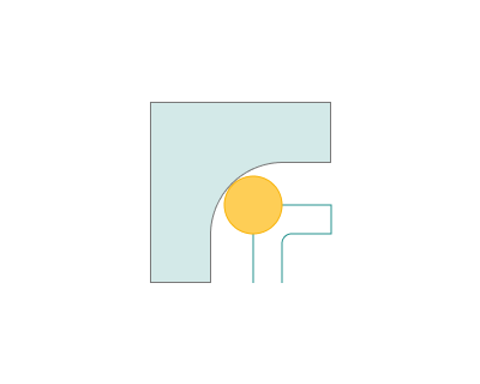

Сглаживание углов. Используется в большинстве операций и обеспечивает 'сглаживание' траектории инструмента при обработке внутренних углов. Это уменьшает вибрации и увеличивает скорость обработки. Черновые проходы внутри контура не имеют сглаживания.

Уровни обработки:

Определяет диапазон обработки по оси инструмента.

Нажмите здесь, чтобы развернуть..

Верхний уровень детали. Верхний уровень обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.

Нижний уровень детали. Нижний уровень для обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.

Глубина резания:

Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями. По умолчанию равен % диаметра режущего инструмента. Основные параметры, набор которых может изменяться в зависимости от выбранной стратегии в разделе Стратегия обработки:

Нажмите здесь, чтобы развернуть..

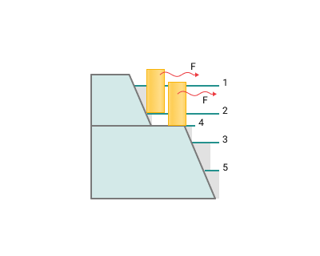

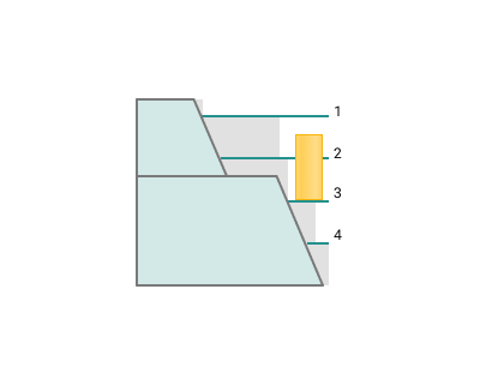

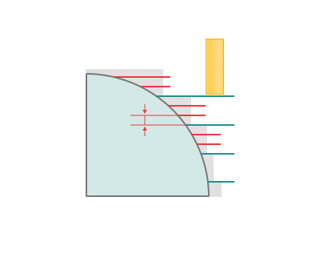

Шаг вверх. Обработка производится строго сверху вниз.

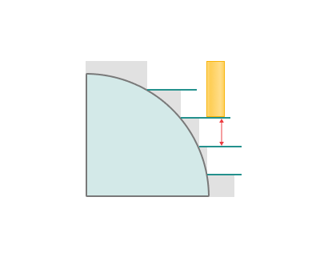

Значение шага вверх. Расстояние от уже обработанного слоя до вышележащего.

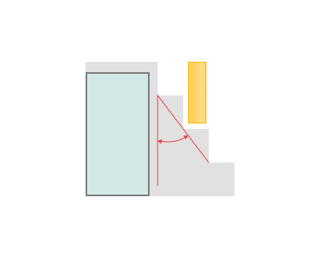

Угол отступа. Ввод положительного значения позволяет избежать «трения»

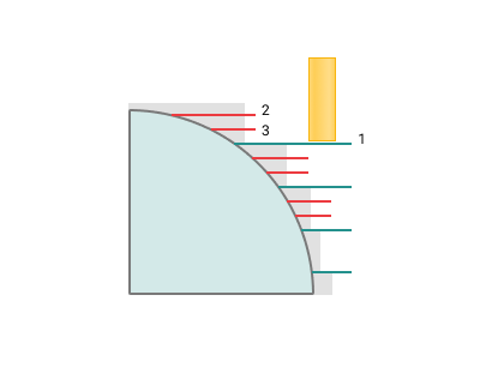

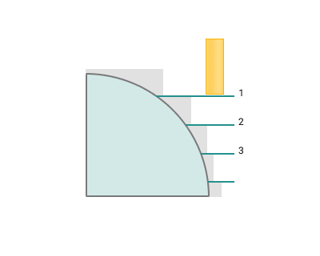

Учет горизонтальных плоскостей.

Добавляет дополнительные слои над плоскими поверхностями.

Нажмите здесь, чтобы развернуть..

Основные параметры, набор которых может изменяться в зависимости от выбранной стратегии в разделе Стратегия обработки:

Подчистка на чистовой подаче. Выводит траекторию для Учет горизонтальных плоскостей на чистовой подаче. Не работает с Чистовой проход по Z.

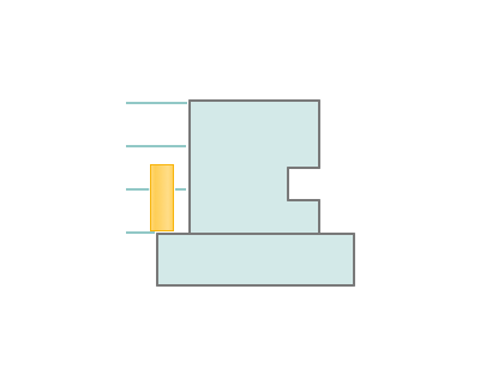

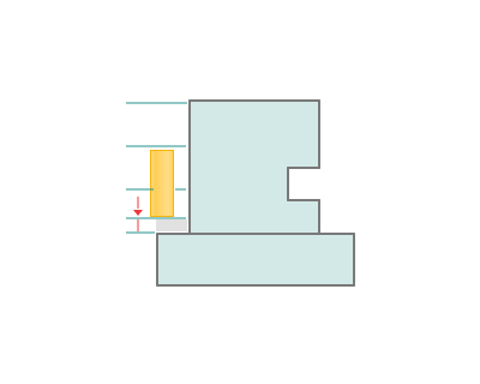

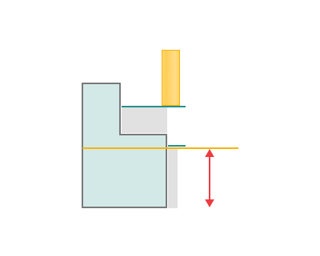

Чистовой проход по Z. Функция добавляет дополнительный проход перед нижним уровнем на расстоянии, указанном в параметре.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.

Нажмите здесь, чтобы развернуть..

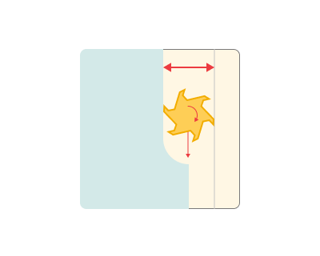

Попутное. Попутное фрезерование (фрезерование по подаче) – это способ, при котором направление движения заготовки совпадает с вектором скорости резания. Из плюсов можно выделить: более длительный срок эксплуатации уменьшенная термическая нагрузка, а из минусов при нежесткой системе СПИД возможно возникновение вибрации. Попутное резание часто предпочтительно, когда точность и чистота поверхности имеют решающее значение.

Встречное. Встречном фрезеровании (традиционном фрезеровании) скорость резания и движение подачи заготовки направлены в противоположные стороны. Из плюсов можно выделить: препятствует возникновению вибраций, обеспечивает более спокойный ход, а из минусов большая нагрузка на режущую кромку, снижает срок эксплуатации. Обычное резание иногда выбирают, когда другие факторы, такие как стойкость инструмента или удаление стружки, более важны, чем качество поверхности.

Не учитывать. Этот подход можно использовать для оптимизации производительности инструмента, качества поверхности и других факторов обработки в зависимости от конкретных требований к различным частям заготовки или различных этапов процесса обработки. Это обеспечивает большую гибкость и контроль в достижении желаемых результатов при механической обработке.

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

Основные параметры, набор которых может изменяться в зависимости от выбранной стратегии в разделе Стратегия обработки:

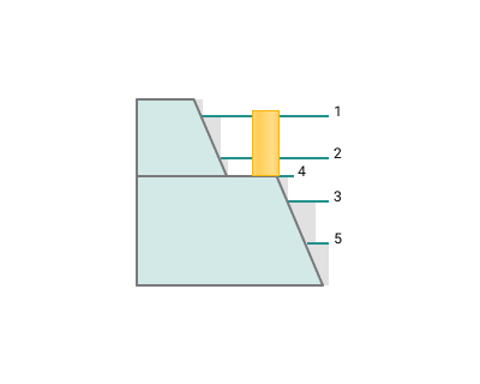

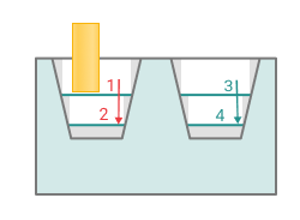

По колодцам. Сначала обрабатываются все уровни первого профиля. После этого обрабатываются все уровни следующего профиля.

По слоям. Вначале обрабатывается первый слой всех профилей. После этого обрабатывается следующий слой.

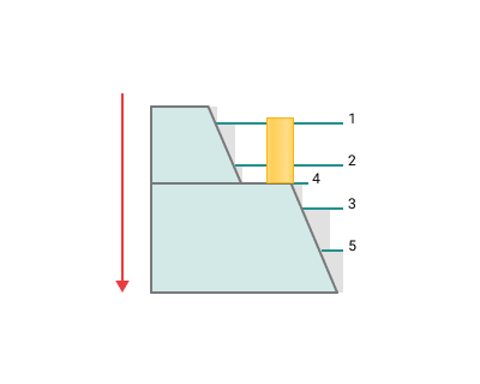

Строго сверху вниз. Сортировать обработки следует строго сверху вниз. Это может создать неоптимальную траекторию инструмента. Включайте эту опцию только в том случае, если у вас возникли ошибки при сортировке уровней. Иногда это может устранить проблемы.

Порядок обработки. Определяет последовательность обработки в операциях обработки кривых.

Прямой. Отсортирует проходы таким образом, чтобы пересечение начиналось с левой стороны стрелки (параметр Угол), если смотреть в направлении стрелки. Работает только со стратегией Параллельно. Обратный. Отсортирует проходы таким образом, чтобы пересечение начиналось с правой стороны стрелки (параметр Угол), если смотреть в направлении стрелки. Работает только со стратегией Параллельно. Оптимальный. Отсортирует проходы таким образом, чтобы пересечение начиналось на кратчайшем расстоянии (что уменьшает количество переходов между проходами). Этот метод сортировки применим только при использовании стратегии Параллельно.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке а также для расширения или обрезки траектории.

Нажмите здесь, чтобы развернуть..

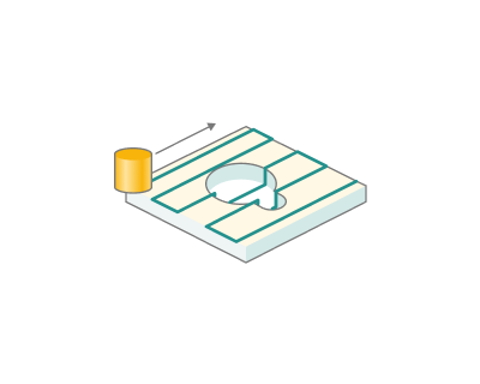

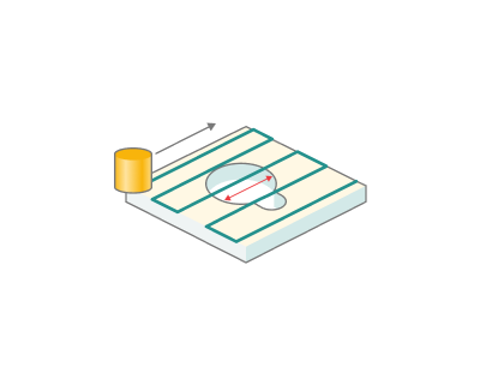

Пропуск отверстий. Нередко в геометрической модели имеются отверстия, обработка которых была выполнена ранее или которые необходимо обработать на более поздней операции. В этом случае при обработке поверхности, на которой имеется отверстие, его можно не учитывать. Игнорируемые отверстия могут иметь любую форму (не всегда круглую). Определенный размер описывает диаметр диска, который может закрыть отверстие.

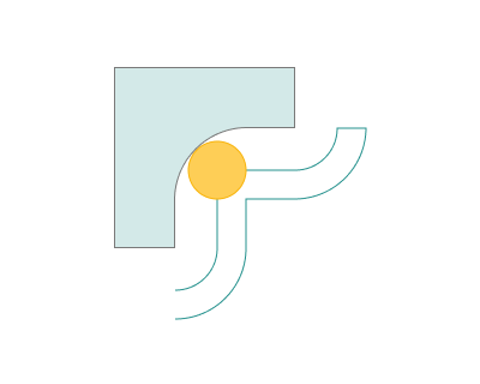

Обрезать лишние обкаты. Обрезает обходы острых внешних углов. Иногда траектория не сглаженная.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

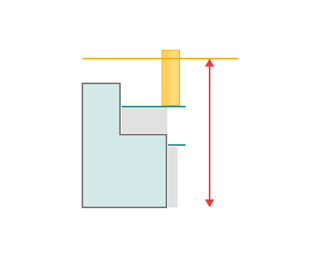

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Параметры врезания в выборке. Включение погружений позволяет выполнять обработку закрытых карманов. Когда CAM-система (система автоматизированной подготовки управляющих программ) обнаруживает закрытый карман, который невозможно обработать снаружи, она формирует движение погружения. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
