Параметры электроэрозионной выборки

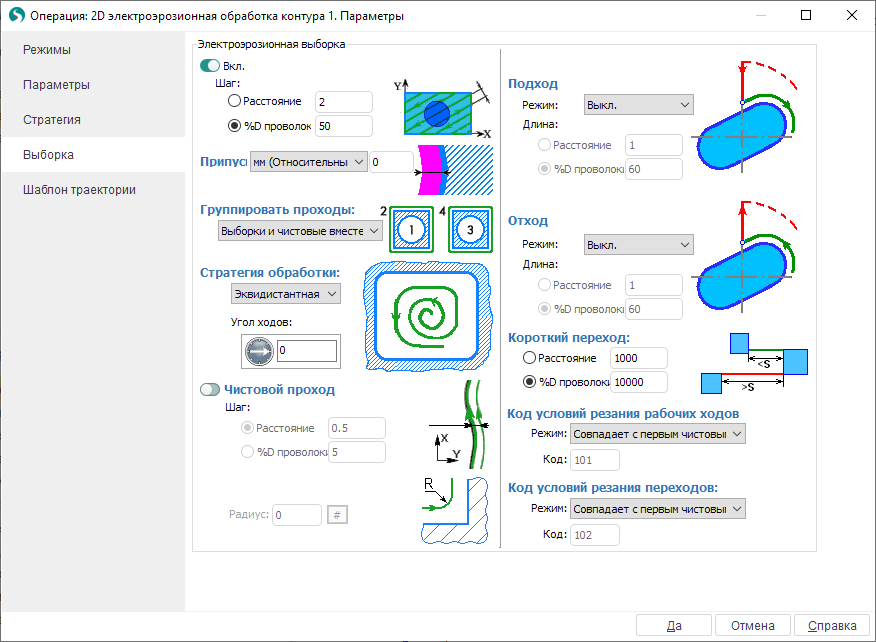

Включить выборку можно в окне параметров электроэрозионных операций на странице "Выборка" при помощи соответствующей галочки.

Стратегия обработки позволяет определить форму траектории проволоки. При выборе стратегии "эквидистантная" форма рабочих ходов будет повторять форму исходных контуров детали. Если же выбрана "параллельная" стратегия, то рабочие ходы будут представлять собой параллельные линии. В последнем случае можно дополнительно указать угол наклона этих параллельных линий в плане.

Шаг обработки определяет расстояние между двумя соседними рабочими ходами. Для удобства величина шага может быть задана несколькими способами.

• Действительным значением шага (Расстояние). Значение задается абсолютной величиной и никак не меняется при корректировке других параметров.
• В процентах от диаметра проволоки (%D проволоки). Действительное значение шага составляет указанное количество процентов от диаметра проволоки и, соответственно, меняется при смене проволоки.

При включении опции Чистовой проход на детали будет оставлен дополнительный небольшой припуск который будет снят последним чистовым проходом, который всегда выполняется вдоль исходного контура (по эквидистанте). Это позволяет, например, удалить гребешок от параллельных черновых проходов, если указана параллельная стратегия обработки, и получить более высокое качество готовой поверхности. Данный припуск откладывается относительно базового припуска на чистовую обработку.

Параметр Припуск позволяет задать величину материала, который следует оставить для обработки чистовыми проходами вдоль контура. Припуск также позволяет обеспечить необходимый запас для компенсации несоответствия диаметра проволоки величине выжигаемого материала. Он может быть задан несколькими способами.

• Абсолютный. В данном случае припуск указывается в текущих единицах измерения системы (миллиметрах или дюймах) и откладывается относительно исходного контура, указанного в рабочем задании.
• Относительный. При относительном способе задания припуск также указывается в текущих единицах измерения (миллиметрах или дюймах), однако откладывается он с учетом количества чистовых проходов вдоль контура и величины смещения, заданной для них. Кроме того дополнительно прибавляется величина радиуса проволоки.
• В процентах от диаметра проволоки. Припуск, как и в абсолютном случае, откладывается относительно исходного контура, указанного в рабочем задании. Однако величина его задается в процентах от диаметра проволоки.

Режим Сглаживать углы обеспечивает скругление траектории при обработке внутренних углов, что снижает вибрации и увеличивает скорость обработки. Параметр "Радиус" задает величину радиуса дуг окружностей, которые будут добавляться в траекторию на место углов. Отдельно можно указать на необходимость выполнения сглаживания на последнем проходе.

Если в операции одновременно включены черновые проходы (выборка) и чистовые проходы вдоль контура, то можно дополнительно указать в какой последовательности следует выполнять обработку. Для этого предназначен параметр Группировать проходы. При выборе пункта "Выборки и чистовые вместе" переход к обработке следующего контура не будет произведен пока не будет полностью обработан данный контур. Сначала будут выбраны все карманы, которые мешают обработке данного контура, затем сразу же будет выполнена чистовая обработка данного контура. Если выбран пункт "Выборки и чистовые отдельно", то сначала будет произведена черновая выборка всех карманов, и только затем будут выполнены чистовые проходы вдоль контуров.

Параметр Короткий переход определяет способ построения перехода при соединении рабочих ходов. В том случае если соединяемые точки траектории находятся на расстоянии больше указанной величины, то переход выполняется на ускоренной подаче с обрывом проволоки. В противном случае переход выполняется по кратчайшему расстоянию без обрыва проволоки на специально указанной подаче перехода (Код условий резания переходов).

Условия обработки для электроэрозионной выборки можно задать по отдельности для рабочих ходов и для переходов. Как и при контурной обработке условия резания определяются специальным кодом условий обработки, по которому система ЧПУ станка определяет конкретные параметры резания из таблицы. Существуют два способа задания кода условий обработки.

• Код условий обработки. В данном случае задается конкретный номер кода условий обработки.
• Совпадает с первым чистовым проходом. При выборе этой опции код условий обработки автоматически берется из таблицы условий резания для чистовых проходов вдоль контура и будет совпадать с кодом для первого чистового прохода.

Параметры Подход и Отход позволяют отдельно задать способ и величину подхода к началу рабочего хода, либо отхода от конца рабочего хода для электроэрозионной выборки. В поле Режим можно выбрать способ построения:

• Выкл. Подход/отход не выполняется.
• По нормали. Строится по нормали к рабочему ходу.
• По касательной. Строится по касательной к рабочему ходу.

Если подход/отход включен то величину его можно задать либо в текущих единицах измерения системы (миллиметрах или дюймах), либо в процентах от диаметра проволоки.
