Структура геометрической модели

Геометрическая модель в CAM системе представляет собой дерево каталогов, или папок, внутри которых сгруппированы геометрические объекты. Работа со структурой геометрической модели напоминает работу с файловой системой в среде Windows.

Примечание: Также как и в файловой системе, все объекты внутри одной группы должны иметь разные имена. Наличие нескольких объектов с одинаковыми именами внутри одной группы не допускается.

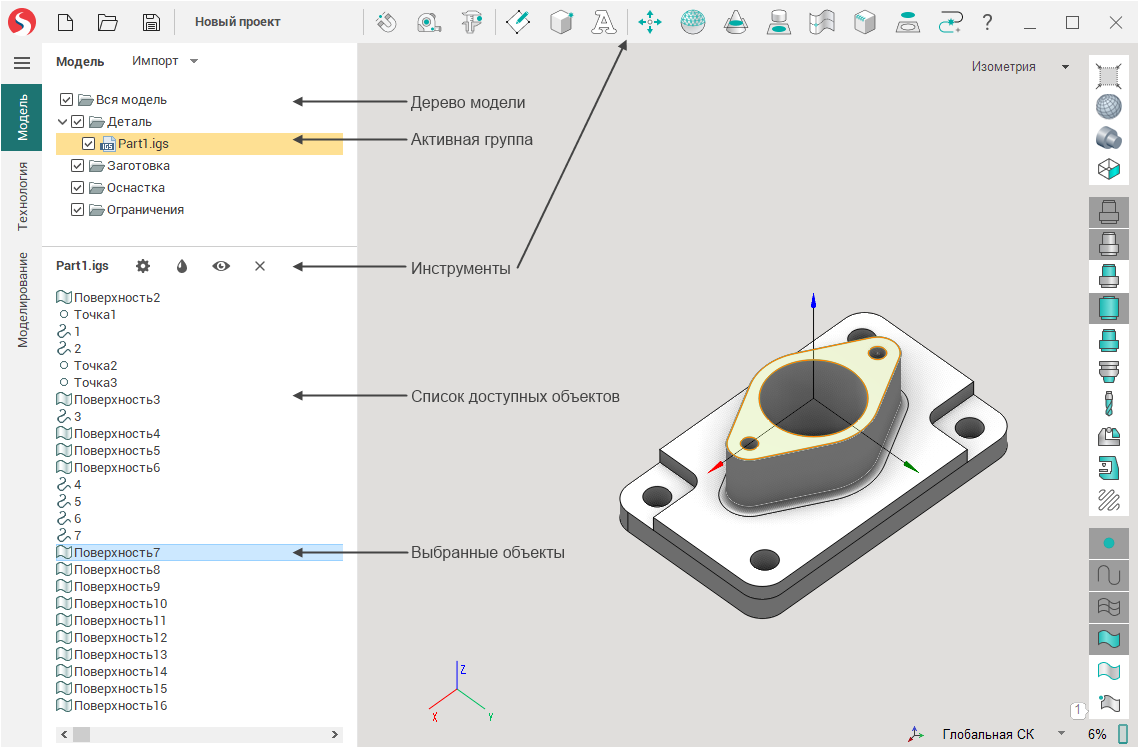

В окне структуры геометрической модели сосредоточено большинство функций для корректировки структуры модели. При создании нового проекта автоматически генерируется главная группа геометрической модели – Вся Модель, которая содержит внутри предопределенные группы: Деталь, Заготовка, Оснастка.

Группа Деталь по умолчанию принимается в качестве изготавливаемой детали для всего технологического процесса. Поэтому рекомендуется импортировать и переносить в группу Деталь те геометрические объекты, которые описывают получаемую деталь.

В группу Заготовка следует, при необходимости, заносить модель заготовки. При использовании заготовок простых форм папку лучше оставлять пустой.

Группа Оснастка предназначена для размещения моделей прихватов, упоров, тисков, патронов и другой технологической оснастки.
