Отверстия (Точки засверливания)

Область применения:

В операциях Черновая послойная (Подробнее) и Выборка (Подробнее), если подход к обрабатываемой области снаружи невозможен, то врезание может быть выполнено через предварительно подготовленное отверстие (точку врезания) с соответствующими параметрами. Все точки врезания для технологического процесса регистрируются в едином списке. Этот список содержит данные о координатах точки, глубине отверстия и диаметре инструмента. Пользователь может добавлять и удалять точки в списке.

Способ задания отверстия:

Центр. Создание отверстия по центральной точке.

Создать. Создание отверстия по заданным координатам. Подробнее

Распознать. Автоматическое распознавание отверстий в детали. Подробнее

Схема. Создание массива отверстий по шаблону. Подробнее

Свойства. Отображение свойств элемента. Вызвать данное меню можно также двойным нажатием на элемент в списке. Подробнее

Сортировка. Сортировка списка отверстий по заданным параметрам. Подробнее

Удалить. Удаление элемента из списка.

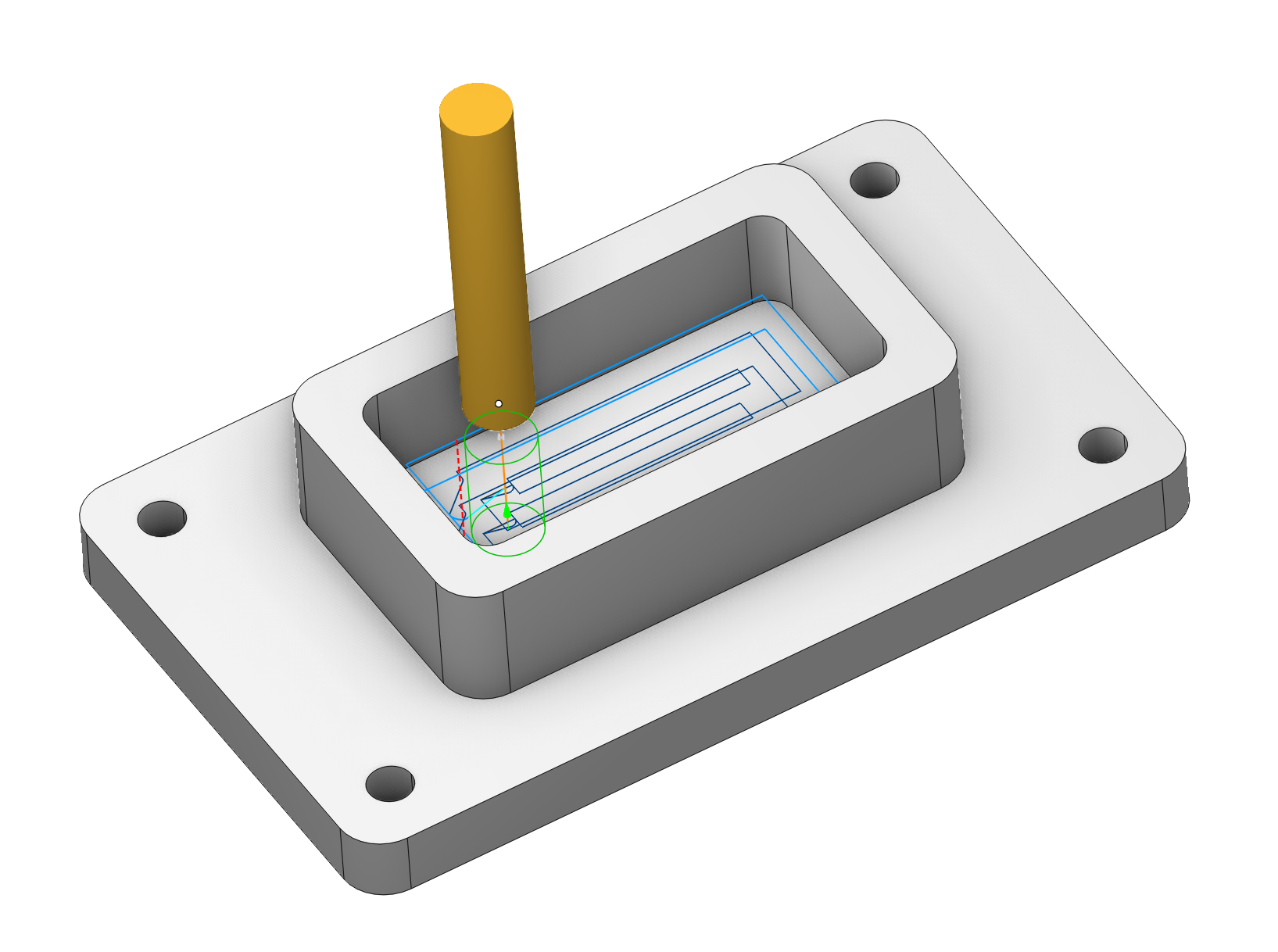

При обработке заготовки в закрытой области (например, в полости, к которой невозможно подойти снаружи на текущем уровне), система сначала пытается подобрать подходящую точку из списка по координатам, глубине и диаметру. Если в списке нет подходящей точки, новая точка будет автоматически рассчитана и добавлена в текущий список.

Например:

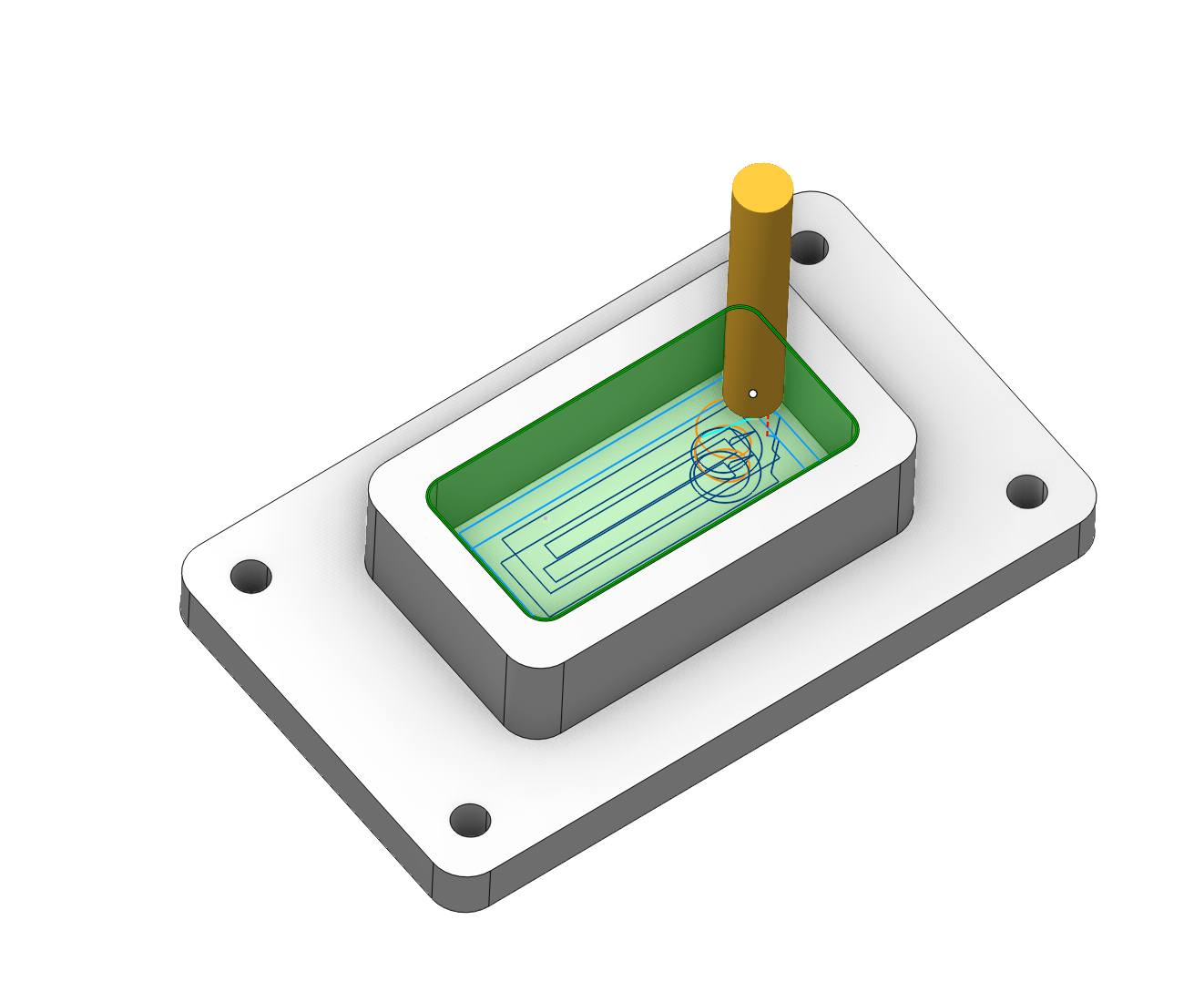

Проект с использованием операции Черновая послойная.

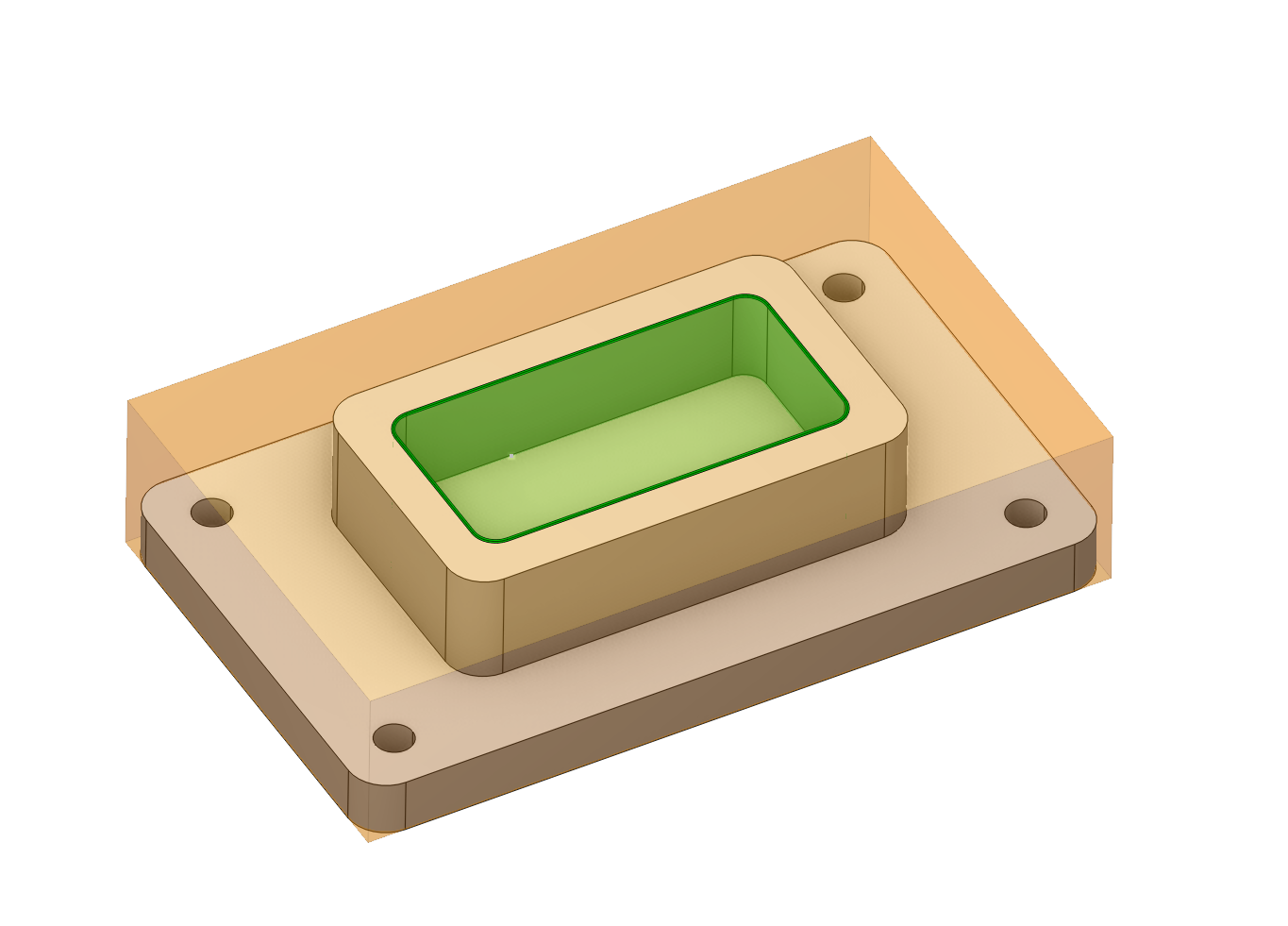

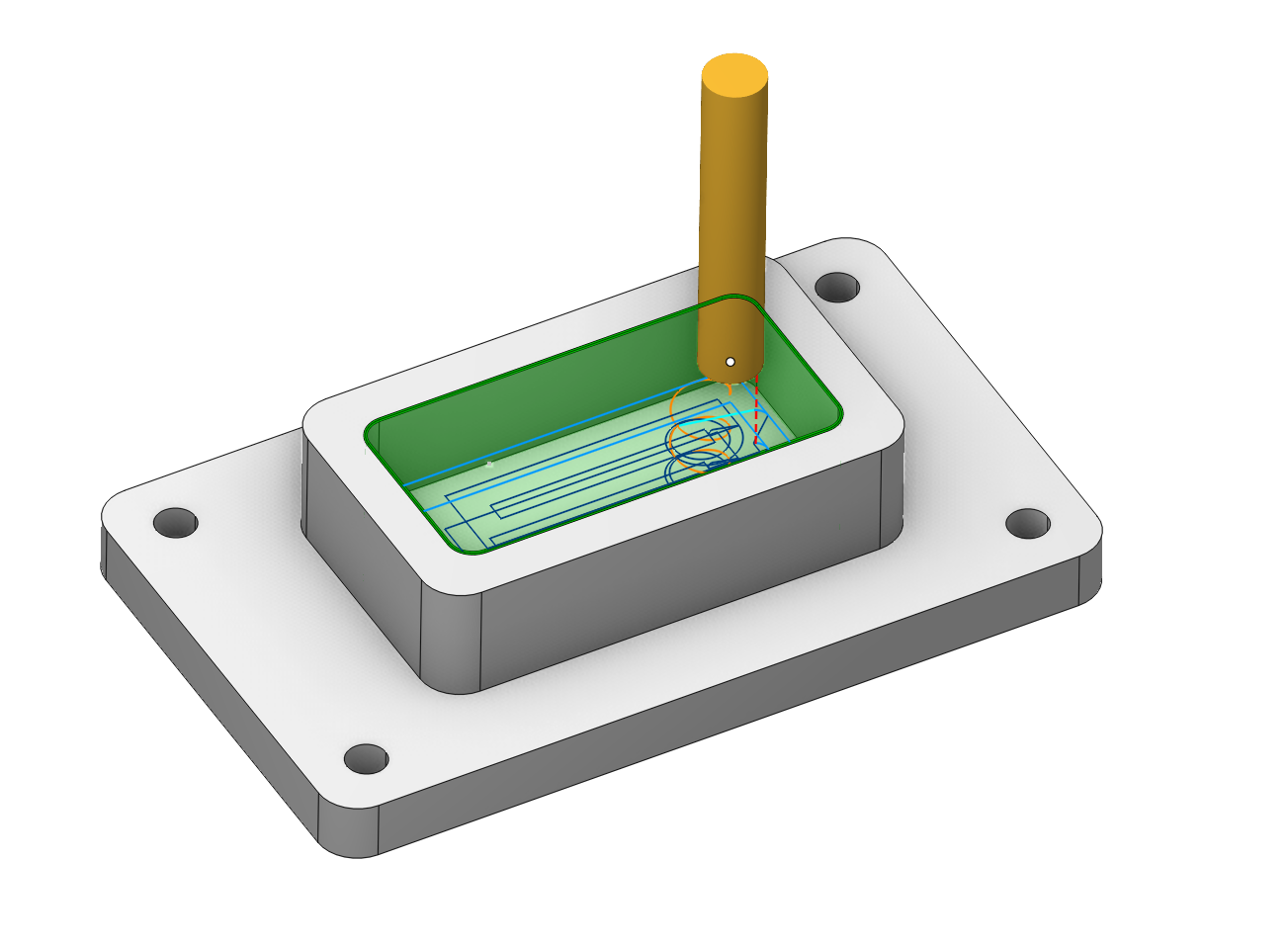

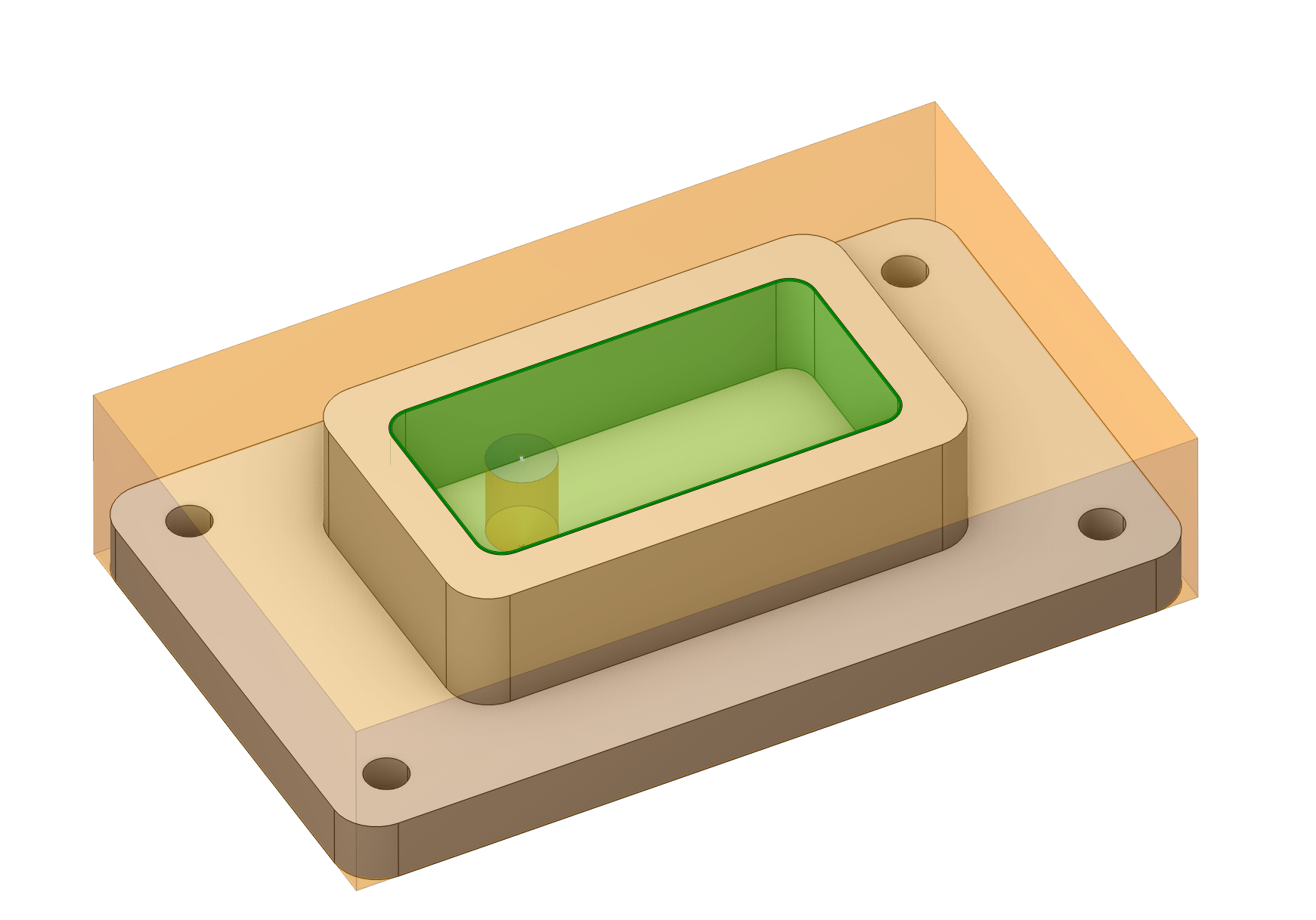

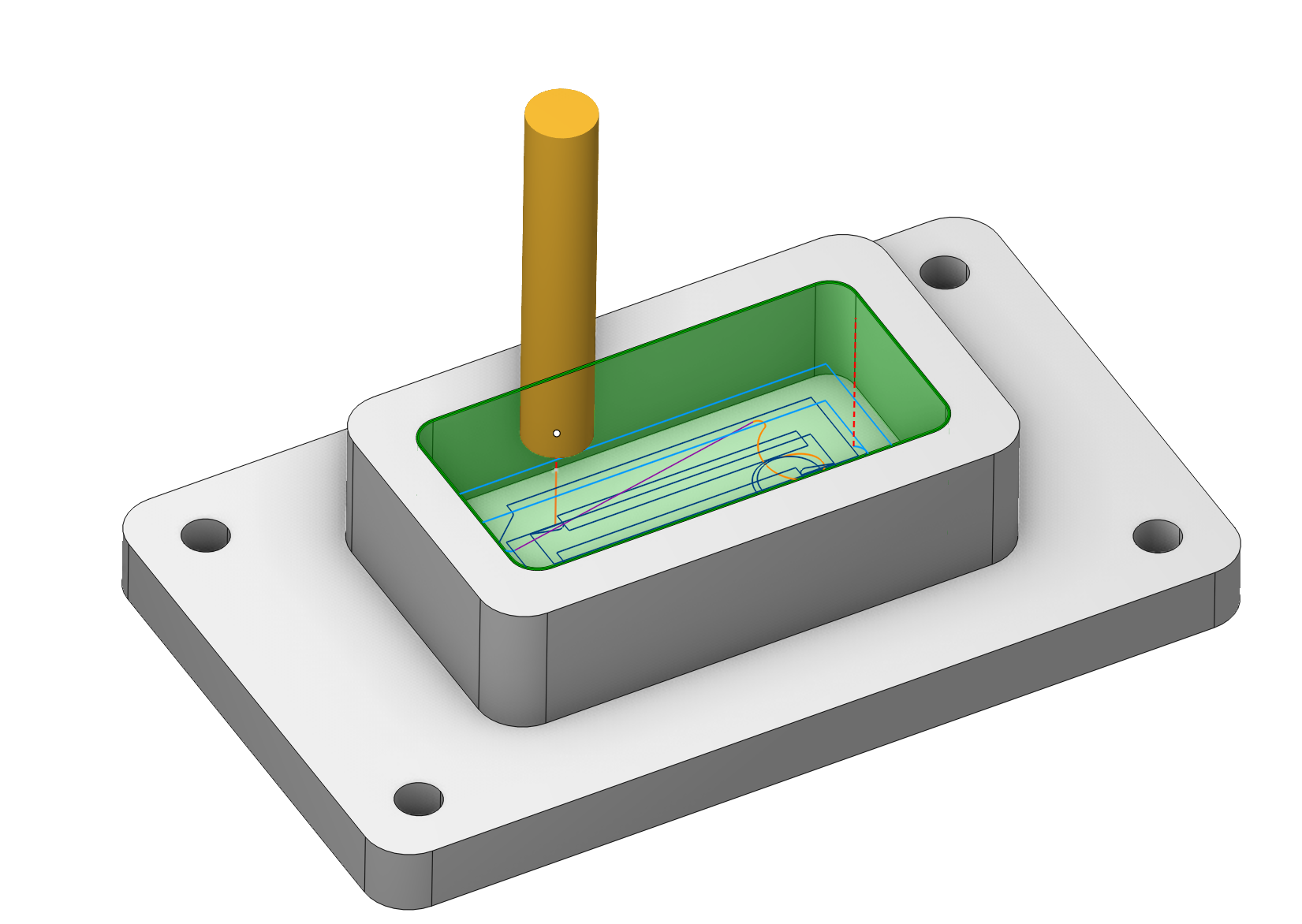

Проект содержит следующие операции: Обработка отверстий и Черновая послойная.

Примечание: Если для выполнения операции требуются точно заданные точки сверления (врезания), то параметры этих точек следует внести в список перед расчетом траектории.

Точки из общего списка можно использовать как параметры для операции сверления/обработки отверстий.

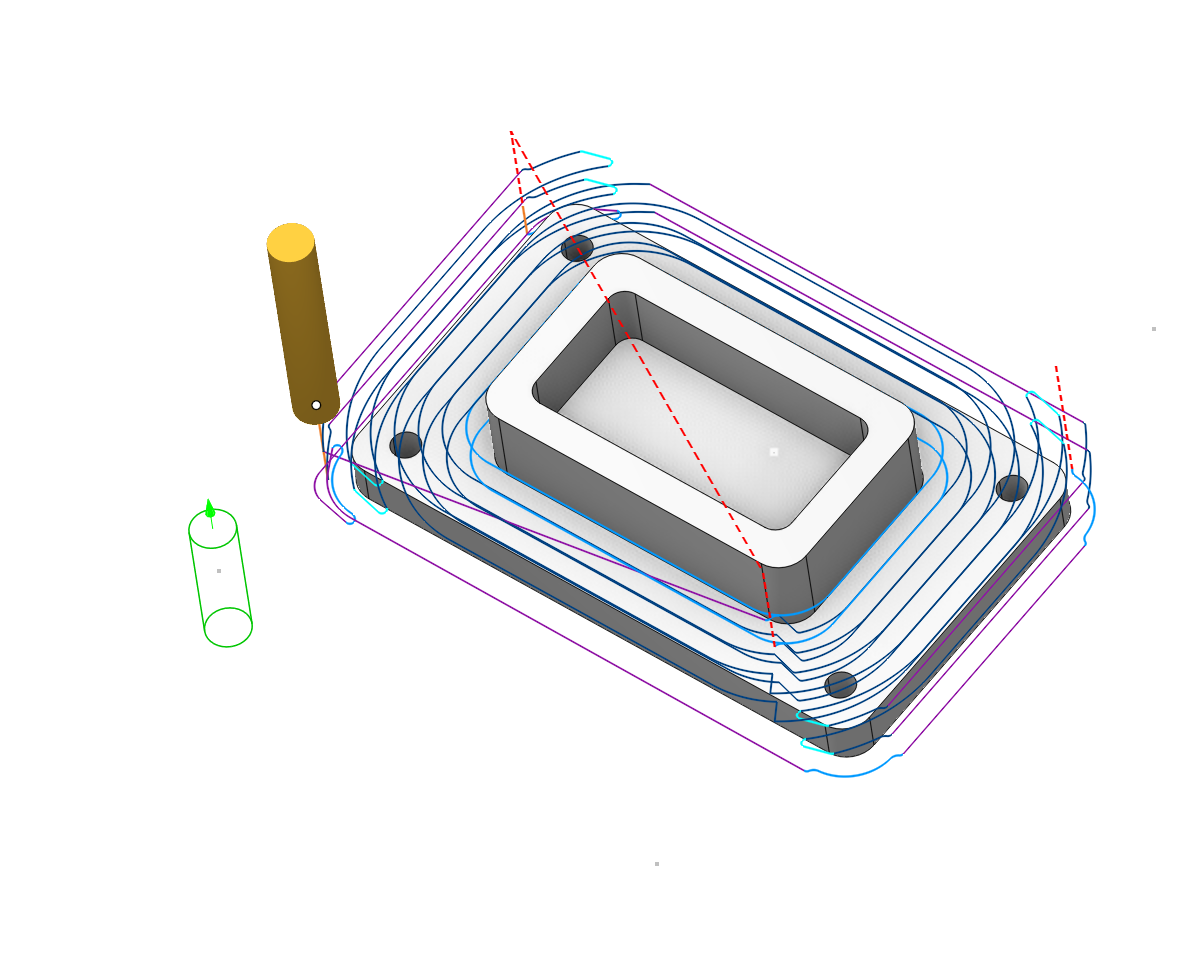

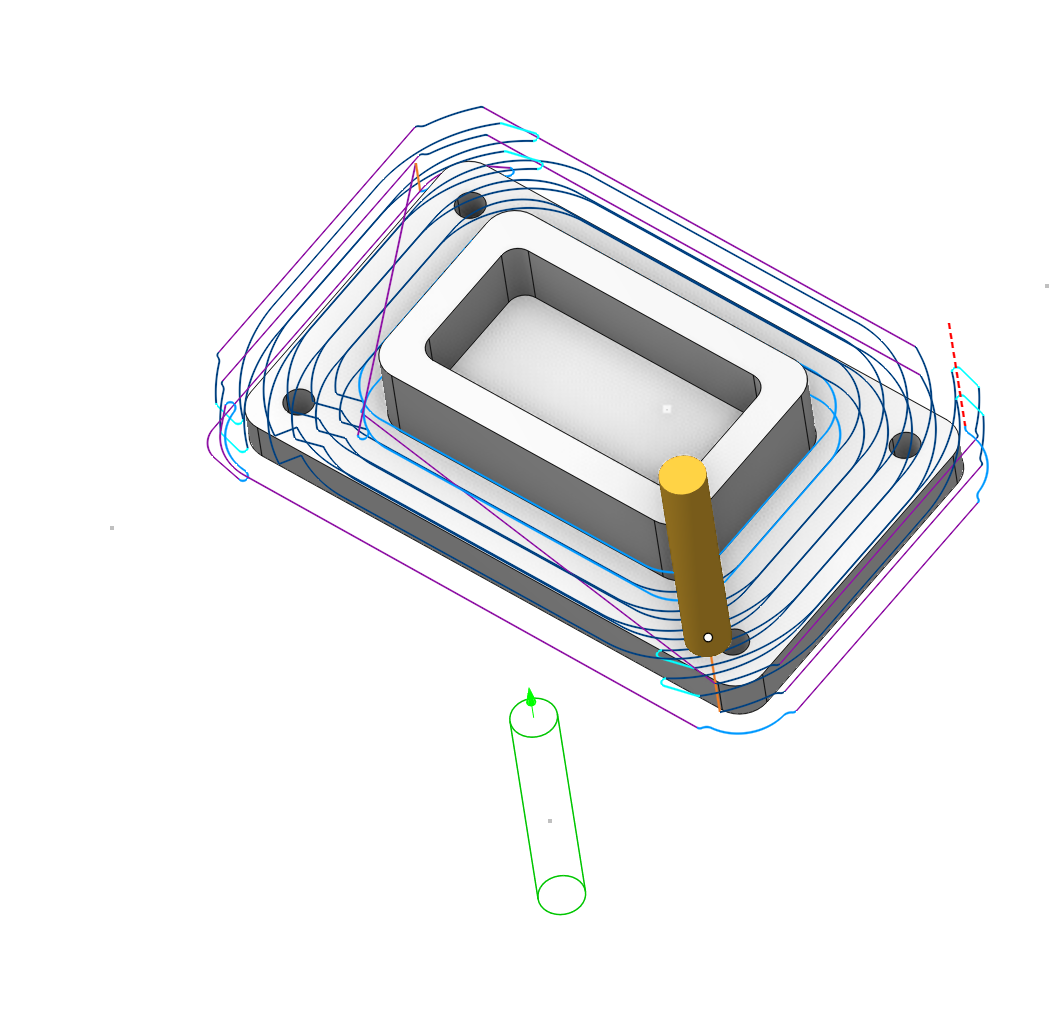

Если в списке точек сверления присутствуют точки, расположенные вне контура заготовки, то для операций черновая послойная и выборки карманов они будут интерпретироваться как рекомендуемые точки врезания инструмента за пределами заготовки. Если к обрабатываемой области возможен подход снаружи, то система выполняет поиск точки врезания в списке (анализируются координаты, глубина, на которую возможно погружение, и максимальное расстояние до обрабатываемой области, соответствующее диаметру). Если найдено несколько таких точек, выбирается ближайшая. В случае отсутствия подходящих точек врезание инструмента выполняется в произвольной точке.
