Полирование по контуру

Область применения:

Операция предназначена для чистовой обработки стенок и кромок детали дисковым инструментом вдоль заданных контуров. Контакт с деталью осуществляется ободом диска. Поддерживается обработка пространственных контуров и участков с поднутрениями.

Принцип обработки.

Диск располагается поперёк обрабатываемой кромки. Подача направлена вдоль контура, а вращение инструмента создаёт полирующее движение поперёк кромки. В каждой точке траектории положение диска определяется по контакту с деталью.

Участки, на которых контакт отсутствует или деталь препятствует размещению диска, исключаются из рабочего прохода. Оставшиеся проходы соединяются переходами через безопасную поверхность.

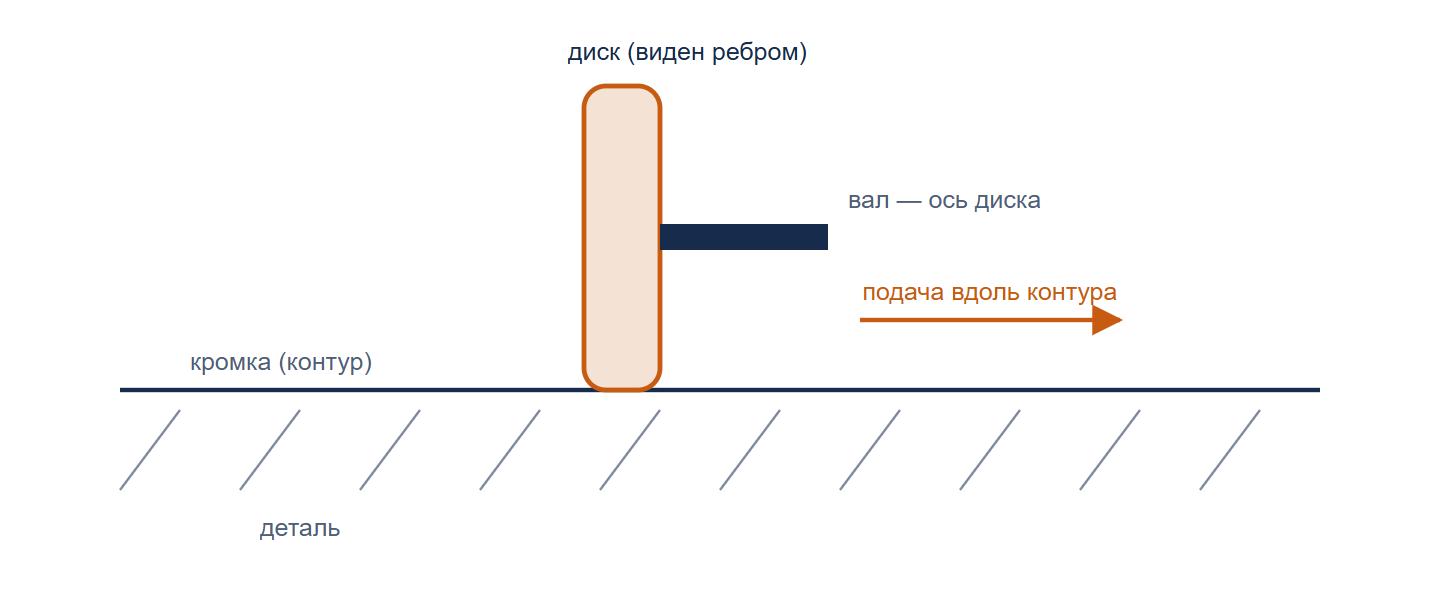

Вид сверху. Ось контуров направлена к наблюдателю. Диск касается кромки ободом; подача направлена вдоль контура, а полирующее движение — поперёк кромки.

Наладка:

Вкладка Наладка используется для задания основных параметров проекта, включая положение детали на оборудовании, систему координат детали и другие параметры. Подробнее

Рабочее задание:

5D-кривая. Система формирует пятиосевую траекторию инструмента путём проецирования произвольных кривых на поверхность детали. При этом точка контакта инструмента перемещается по поверхности, сохраняя касание. Проходы могут быть смещены относительно кривой на величину припуска или по уровням. Ось инструмента располагается перпендикулярно поверхности. Подробнее

Свойства. Отображает свойства элемента. Позволяет задать припуск. Это меню также можно вызвать двойным щелчком по элементу списка.

Удалить. Удаляет элемент из списка.

Ограничения. Позволяет ограничить области, которые не должны обрабатываться. Подробнее

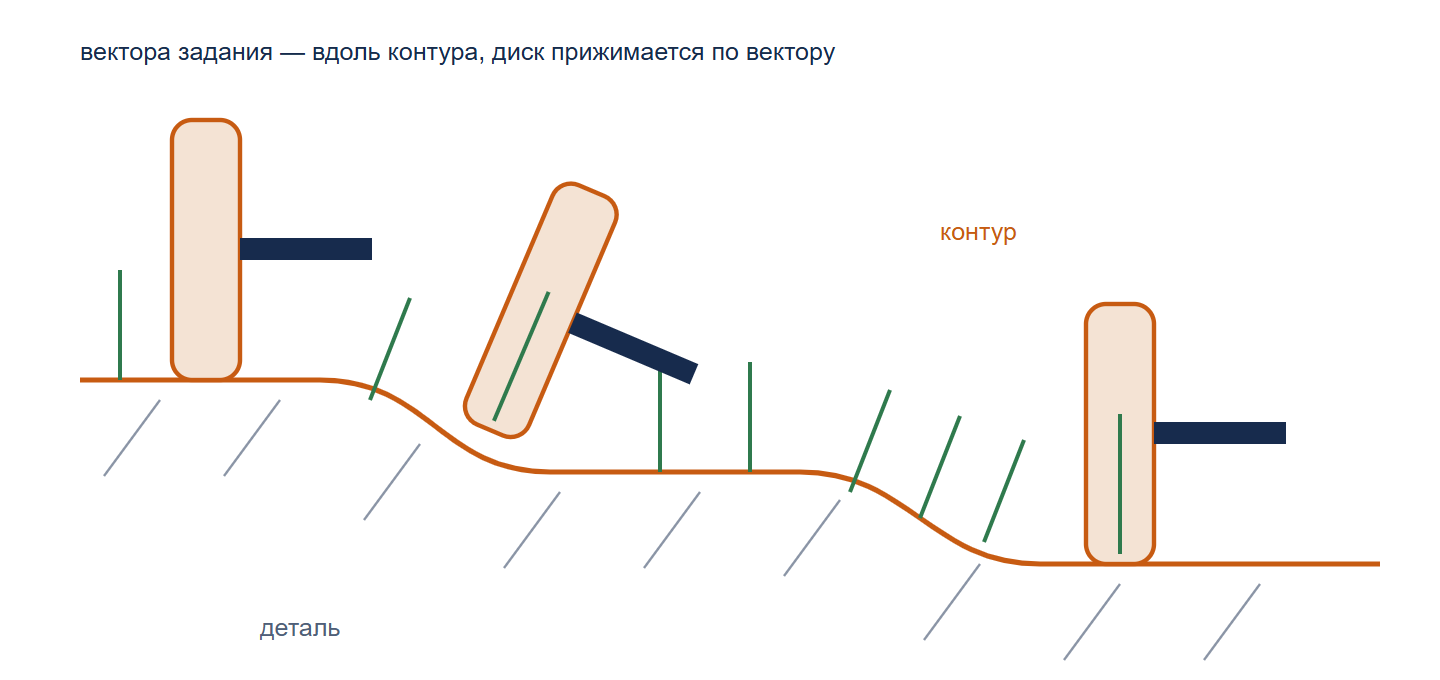

Вид сверху. Векторы задания перпендикулярны оси контуров и определяют сторону контакта инструмента с деталью. Инверсия векторов изменяет сторону обработки.

Стратегия:

Ось контура.

Задаёт опорное направление, перпендикулярное векторам задания. В режиме «Обкат» это направление также определяет фиксированную ось инструмента.

Нажмите здесь, чтобы развернуть..

Направление. Выбирается X, Y, Z или «Произвольное». По умолчанию используется направление Z. Значение «Произвольное» позволяет задать собственный вектор.

Начало. Задаёт координаты X, Y и Z точки на оси. Точка используется для размещения графического представления оси.

Базовая СК. Определяет систему координат, в которой задана ось: «Глобальная» или «Заготовки».

Точка контакта инструмента.

Точка контакта инструмента (TCP) — это точка на режущем инструменте, определяющая место его контакта с поверхностью заготовки или геометрическими элементами при обработке. Основные параметры этой функции аналогичны параметрам операции По поверхностям. Подробнее

Ориентация инструмента

Управляет ориентацией оси инструмента. Основные параметры этой функции аналогичны параметрам операции По поверхностям. Подробнее

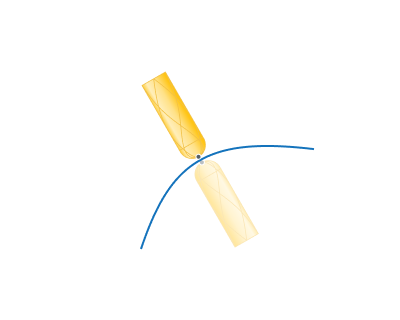

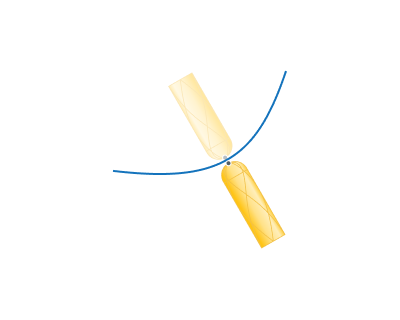

Инверсия направления оси инструмента. Изменяет направление вектора оси инструмента. Этот параметр используется, если CAM-система пытается обрабатывать поверхности с противоположной стороны относительно требуемой или не может построить траекторию.

Параметры:

Параметры. Содержит основные настройки, управляющие влиянием детали, заготовки, оснастки и другой геометрии на построенную траекторию. Подробнее

Переходы:

Переходы. Управляет движениями подвода и отвода, переходами через безопасную поверхность и расстояниями при подходе к рабочей траектории и отходе от неё.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Определяет правила Подвода и Отвода, а также Позицию смены инструмента. Эти настройки управляют перемещением инструмента к началу рабочего хода и от его конца. Подробнее

Безопасные перемещения. Определяет Поверхность безопасности и Безопасный уровень, используемые для переходов между рабочими проходами и движений подвода и отвода. Подробнее

Расстояния. Задаёт Максимальное расстояние отвода для управления отводом вдоль оси инструмента и Расстояние подачи для определения расстояния переключения подачи вдоль оси инструмента. Подробнее

Подачи/Скорости:

Подачи/Скорости. Определяет частоту вращения шпинделя, ускоренную подачу и подачи для разных участков траектории. Частоту вращения шпинделя можно задать в оборотах в минуту или через скорость резания. Задаваемое значение подчёркивается, а второе рассчитывается относительно него с учётом диаметра инструмента. Подробнее

Преобразования:

Преобразования. Определяет преобразования координат, применяемые к рассчитанной для операции траектории инструмента. Подробнее

Деталь:

Деталь. Определяет геометрию, используемую для проверки траектории на зарезы. Подробнее

Заготовка:

Заготовка. Определяет материал, обрабатываемый в операции. Подробнее

Оснастка:

Оснастка. Определяет средства закрепления, такие как патроны, захваты и зажимы, а также другую ограничивающую геометрию, учитываемую при расчёте траектории. Подробнее
