Вылет инструмента
Вылет инструмента это расстояние от установочной точки инструмента до настроечной точки инструмента. Установочная точка это точка базирования инструментальной системы (инструмент + державка), в системе координат станка. Обычно эту точку устанавливают на оси крепления в плоскости опорной поверхности крепления инструментальной системы к станку.
Для фрезерных станков установочная точка чаще всего находится на оси вращения инструмента по торцу шпинделя. Ниже приведено несколько примеров определения вылета для фрезерного станка.
Установочная точка:

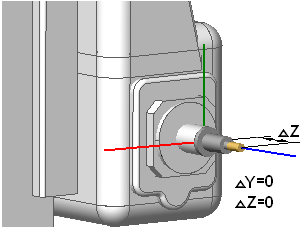

Вылет осевого инструмента:

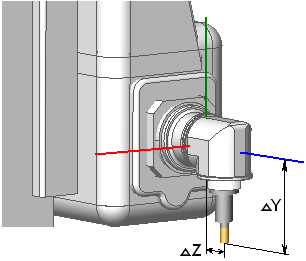

Вылет с учетом использования угловой головки:

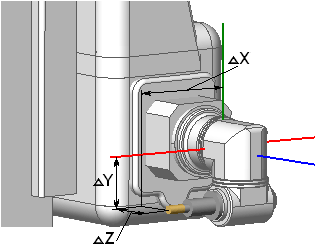

Вылет с учетом использования двух угловых головок:
Для токарных станков установочная точка расположена по оси крепежной системы в плоскости опорной поверхности револьверной головки. Ниже приведено несколько примеров определения вылета для токарно-фрезерного станка

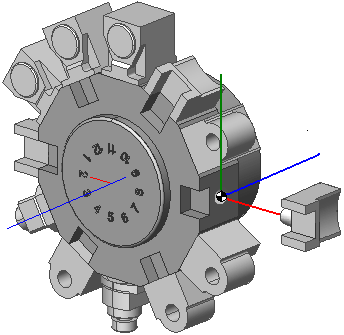

Расположение установочной точки на радиальной револьверной головке:

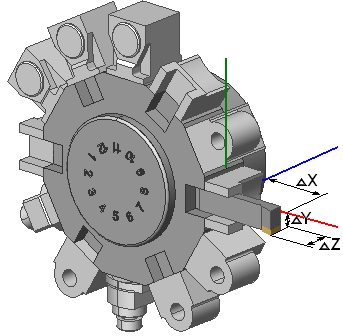

Вылет проходного резца:

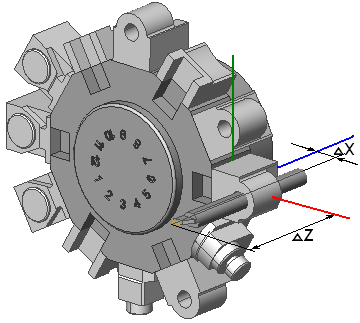

Вылет расточного резца:

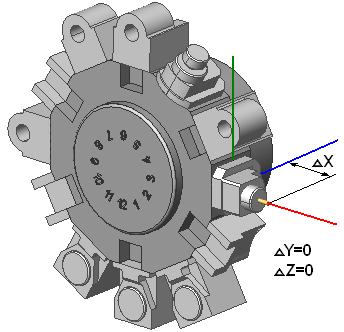

Установочная точка для фрезы в радиальной фрезерной головке:

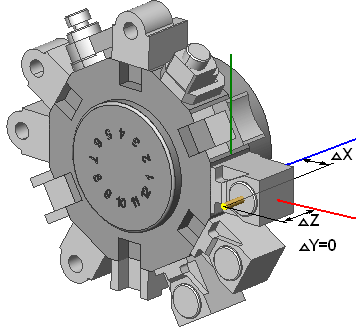

Установочная точка для фрезы в осевой фрезерной головке:
