Проекция внешних границ

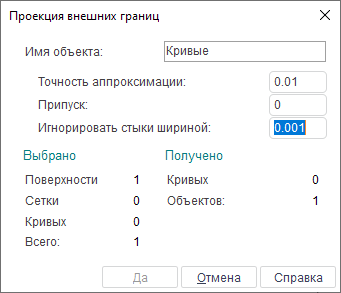

Кнопка открывает окно Проекция внешних границ. Функция предназначена для построения внешних огибающих проекций выбранных поверхностей и сеток на плоскость XY текущей системы координат. Кроме границ поверхностей функция позволяет проецировать обычные кривые на плоскость. Полученные кривые могут быть использованы при задании параметров технологических операций, таких как Рабочее задание, Деталь, Заготовка, Оснастка и т.п.

• Имя объекта – имя результирующей кривой. Если в результате проецирования будет получено несколько кривых, то они будут помещены во вновь созданную группу с именем, указанным в этом поле. Новая кривая или группа создается в активной на момент вызова функции группе.
• Точность аппроксимации – максимальное отклонение результирующих кривых от границ поверхностей. Для обычных кривых данная величина используется как точность аппроксимации дугами окружностей.
• Припуск – величина отступа в плане результирующих кривых от границ поверхностей. Положительное значение соответствует отступу наружу от поверхности, отрицательное – внутрь (аналог эквидистанты к проекции кривой). Для обычных кривых строится эквидистанта на величину припуска.
• Игнорировать стыки шириной – максимальная величина стыков между поверхностями, которые будут проигнорированы. Если поверхности состыкованы с большей точностью, то будет спроецирован общий контур поверхностей, с меньшей – в проекции отобразятся зазоры между соседними поверхностями.

Панель Выбрано отображает тип и количество объектов, выбранных для проецирования.

• Поверхностей – количество выбранных поверхностей.
• Сеток – количество выбранных сеток.
• Кривых – количество выбранных кривых.
• Всего – общее число выбранных геометрических объектов.

Панель Получено показывает количество получающихся кривых и количество обработанных на текущий момент исходных объектов (при значительной сложности проецируемых объектов расчет проекции может занять некоторое время).

• Кривых – количество полученных кривых.
• Объектов – количество обработанных на данный момент объектов.

При изменении параметров проецирования автоматически пересчитываются значения полей на панели Получено.

Для применения изменений следует закрыть окно нажатием на кнопку Да. Полученные кривые будут добавлены в активную группу. Для отказа от выполнения функции проецирования надо нажать кнопку Отмена.
