Наплавка 3D

Область применения:

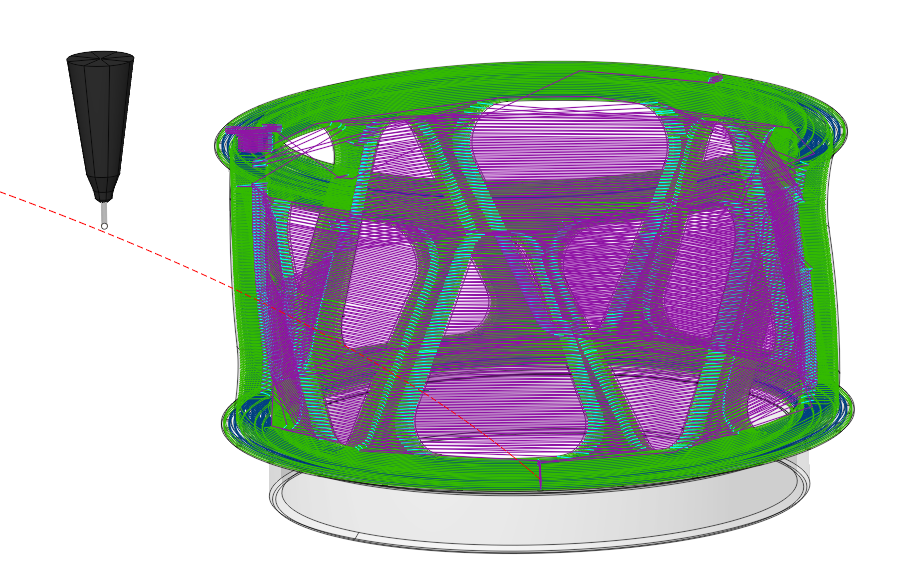

Это операция аддитивной обработки, которая на входе принимает 3D модель. Она очень похожа на операцию Черновая послойная за исключением того, что работает снизу вверх. Данная операция формирует слои направки путем пересечения исходной модели плоскостями с заданным шагом и генерирует траекторию для заполнения полученной в результате пересечения области для каждого слоя. Операция может использовать следующие стратегии заполнения области: параллельными ходами и эквидистантными ходами. По умолчанию если ничего не указано в рабочем задании, вся 3D модель является заданием для обработки. Если вы хотите нарастить только локальный участок геометрии, то добавьте нужные поверхности в рабочее задание. Система автоматически заполняет верхний и нижний уровни обработки по заданной модели, однако всегда можно вручную ограничить верхний и нижний уровни. Можно выделить на экране любой элемент геометрии, лежащий на нужном уровне и нажать на кнопку "Верхний уровень", либо "Нижний уровень" соответственно. Также верхний и нижний уровни можно задать числовыми значениями в инспекторе свойств операции.

Рабочее задание:

Поверхности. Выберите различные поверхности детали, которые ограничивают область заполнения материалом.

Карман. Выберите дно кармана. Система будет формировать прилегающие стенки кармана с учетом припуска, введенного в Свойствах элемента. Подробнее

Рабочая зона. Выберите кривые или ребра детали, которые ограничивают область заполнения материалом. Подробнее

Зона ограничений. Помимо Рабочей зоны в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее

Верхний уровень. Указание верхнего уровня наплавки материала по элементам модели. Подробнее

Нижний уровень. Указание нижнего уровня наплавки материала по элементам модели. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Стратегия:

Стратегия обработки.

Группа параметров, определяющих геометрические характеристики процесса обработки. Она работает аналогично операции Наплавка области. Подробнее.

Уровни обработки:

Определяет диапазон вдоль оси инструмента для обработки. Эта группа параметров работает аналогично операции Наплавка области. Подробнее.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
