Морфинг между 2-мя кривыми

Область применения:

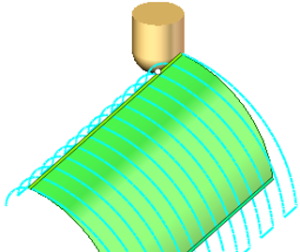

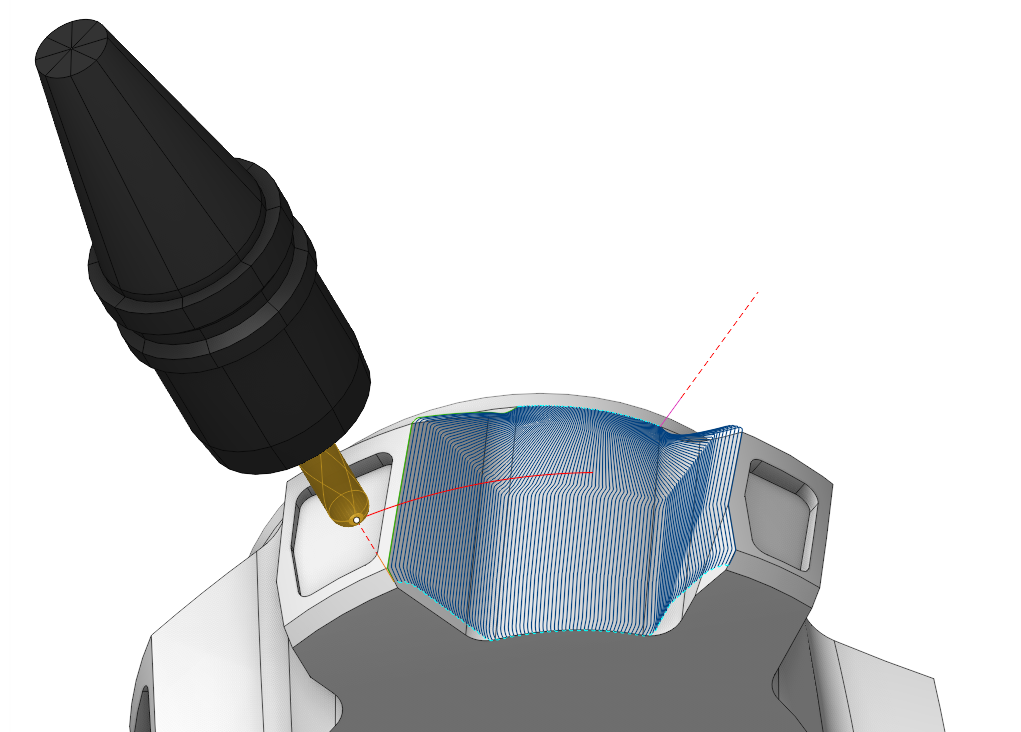

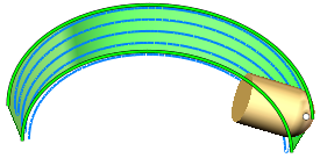

Проходы траектории инструмента получаются как линии, расположенные друг от друга на заданном расстоянии, и имеющие форму, образованную в результате плавного перехода от первой заданной кривой ко второй.

Рабочее задание:

Обрабатываемые поверхности. Используются для ограничения зоны обработки. Морфинг генерирует проходы только там, где имеет место контакт инструмента с обрабатываемыми поверхностями. При этом проходы строятся не между Первой и Второй кривой, а между двумя кривыми контакта инструмента с обрабатываемыми поверхностями, ближайшими к Первой и Второй кривой.

Первая кривая. Это начальная из двух линий, между которыми генерируются проходы инструмента.

Вторая кривая. Это конечная из двух линий, между которыми генерируются проходы инструмента.

Линии синхронизации используются для улучшения качества морфинга в сложных случаях, особенно при обработке замкнутых контуров. Линия синхронизации указывает соответствующие друг-другу точки на Первой и Второй кривой. В качестве Линий синхронизации можно использовать любые кривые, в том числе 2D геометрию и ребра детали. Линии синхронизации необязательно должны точно начинаться и заканчиваться на кривых, достаточно грубого приближения.

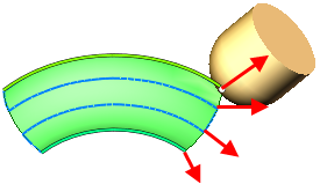

Кривая наклона. Это кривая, к которой направлен вектор оси инструмента при задании опции 5-ти осевое преобразование и ориентации инструмента Через кривую.

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

Направление проходов:

Нажмите здесь, чтобы развернуть..

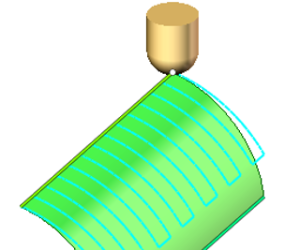

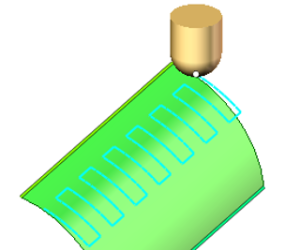

Вдоль. Проходы строятся параллельно Первой и Второй кривой. Эта стратегия работает на основе стратегии Поперек. Поэтому, если эта траектории выглядят не очень хорошо, вы всегда можете переключиться на стратегию Поперек и найти возможные проблемы.

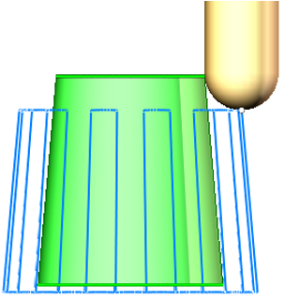

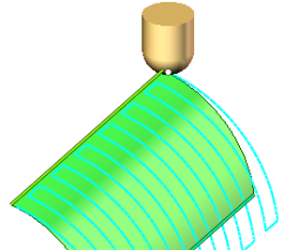

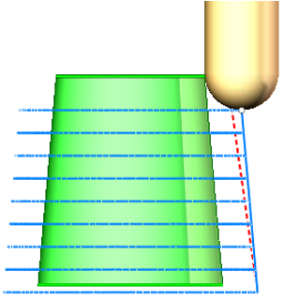

Поперек. Проходы строятся путем соединения соответствующих точек на Первой и Второй кривых.

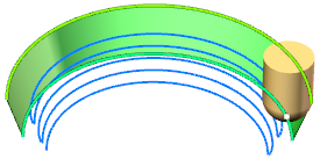

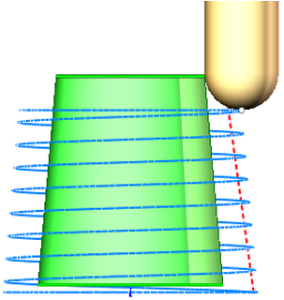

По спирали. Система генерирует траекторию инструмента в виде непрерывной спирали, линии которой параллельный Первой и Второй кривой. Эта стратегия работает на основе стратегии Поперек. Поэтому, если эта траектории выглядят не очень хорошо, вы всегда можете переключиться на стратегию Поперек и найти возможные проблемы.

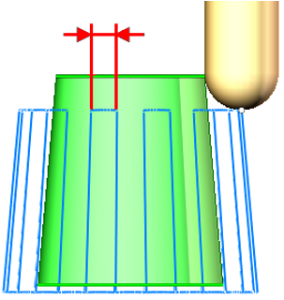

Шаг. Задается наибольшая возможная ширина фрезерования. Из-за особенностей построения траектории, текущее расстояние между проходами может изменяться от точки к точке, но никогда не превышает задаваемой здесь величины.

Ограничения инструмента. Определяет способы построения кривых траектории в зависимости от контакта инструмента и Обрабатываемой поверхности:

Нажмите здесь, чтобы развернуть..

Контакт. Система генерирует проходы только там, где имеет место контакт инструмента с Обрабатываемой поверхностью, между двумя кривыми контакта инструмента с Обрабатываемой поверхностью, ближайшими к Первой и Второй кривой. Используйте эту опцию если направляющие кривые - это ребра на границе Обрабатываемой поверхности.

Центр. Траектория строится между линиями движения центра инструмента по Первой и Второй кривой в пределах Обрабатываемой поверхности, так, чтобы не допустить ее зареза при данной ориентации инструмента.

Внутри. Границы обрабатываемой области смещаются внутрь относительно Первой и Второй кривых на радиус инструмента.

Снаружи. Границы обрабатываемой области смещаются наружу относительно Первой и Второй кривых на радиус инструмента.

Тип фрезерования:

Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.

Параметры, определяющие Тип фрезерования, такие же, как в Черновой послойной операции. Подробнее

Сортировка:

Организует прохождение траектории инструментом при обработке поверхности.

Начальная точка. Установка флага позволяет пользователю ввести координаты начальной точки, вблизи которой будут начинаться рабочие проходы

Обработка изнутри

Параметр позволяет обрабатывать внутренние поверхности детали (проецировать траекторию на внутренние поверхности детали). Эта группа параметров работает аналогично операции 5D по поверхностям. В разделе Рабочая зона. Подробнее

Ориентация оси инструмента:

Нажмите здесь, чтобы развернуть..

Нажмите здесь, чтобы развернуть..

Фиксированный. Ориентация инструмента сохраняется постоянной на всей траектории и определяется начальным положением поворотных осей станка, которое задается на вкладке Наладка.

Нормально к направл. кривым 5D. Инструмент позиционируется в каждой точке по нормали к поверхности, которая образована путем соединения соответствующих точек Первой и Второй направляющих кривых. Кроме того, функция Углы отклонения может быть использована для отклонения инструмента от нормали к поверхности.

Нормально к пов-ти 5D. Инструмент позиционируется по нормали к обрабатываемым поверхностям. Работа функции зависит от вида и точности элементов 3D модели детали. (Используйте осторожно!)

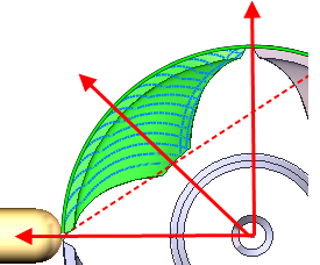

К поворотной оси. Инструмент направлен перпендикулярно заданной Поворотной оси. Боковой угол между осью инструмента и Поворотной осью может быть рассчитан автоматически или задан пользователем.

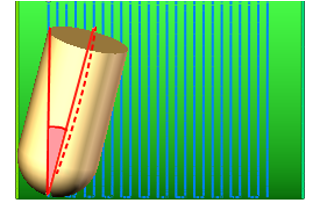

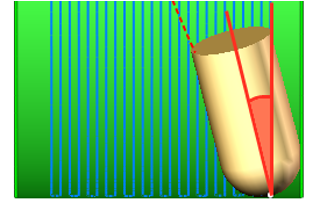

Угол отклонения 1. Это угол, на который инструмент отклоняется от нормали в сторону Второй кривой (на участках близких к Первой кривой).

Угол отклонения 2. Это угол, на который инструмент отклоняется от нормали сторону Первой кривой (на участках близких ко Второй кривой).

С противоположной стороны. Используйте этот параметр, если SprutCAM ошибочно пытается обработать поверхности со стороны, противоположной к желаемой или же траектория не строится вообще.

Поворотная ось. Установка флага фиксирует один из компонентов вектора ориентации инструмента, поддерживая постоянный Боковой угол между осью инструмента и перпендикуляром к задаваемой оси (или самой Поворотной осью, если Ориентация инструмента задана параметром Перпендикулярно к траектории). Параметры, определяющие Поворотную ось, такие же как и в операции 5-ти осевая по поверхностям. Подробнее

Боковой угол. Устанавливает значение угла наклона оси инструмента по отношению к оси, установленной в качестве Поворотной оси. Параметры, определяющие Боковой угол, такие же как и в операции 5-ти осевая по поверхностям. Подробнее

5-ти осевое преобразование:

Вы можете управлять положением инструмента при применении операции на пятикоординатном станке. Подробнее

Параметры Ориентации инструмента определяются так же, как в операции 5-ти осевая по поверхностям. Подробнее

Пределы углов поворота:

При установленном флаге и включенной опции 5-ти осевое преобразование задает предельные значения углов расположения инструмента относительно осей. Параметры, устанавливающие Пределы углов поворота такие же, как в операции 5-ти осевая по поверхностям. Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Подробнее

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.
