Безопасные перемещения

Область применения:

Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода.

Безопасный уровень (Sl):

Устанавливает расстояние от наиболее выступающей части заготовки до Поверхности безопасности.

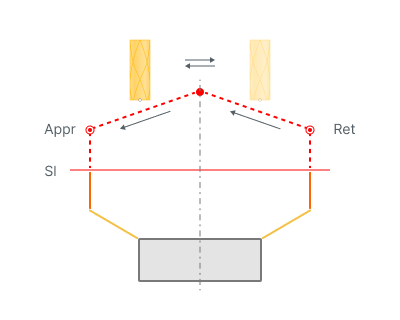

Appr - Подвод (промежуточные точки) Ret - Отвод (промежуточные точки) Sl - Безопасный уровень

Поверхность безопасности:

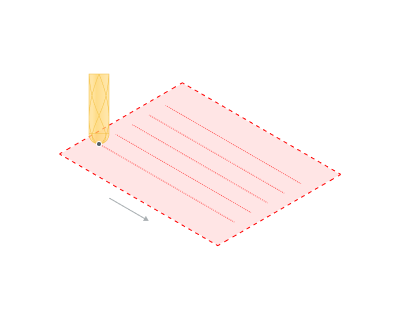

Устанавливает форму поверхности, по которой формируется траектория переходов между рабочими проходами инструмента в случае, если задан вид переходов По поверхности безопасности.

Нажмите здесь, чтобы развернуть..

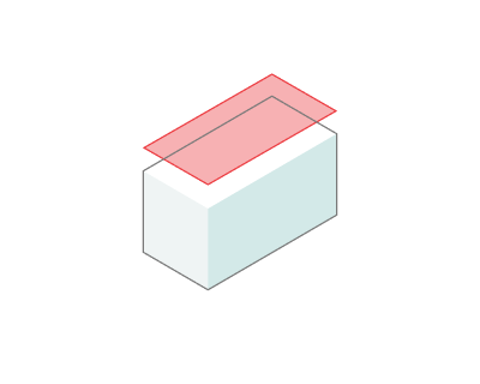

Плоскость.

Траектория переходов формируется на плоскости, отстоящей от заготовки на Безопасном уровне. Для трехкоординатных операций доступен только этот вид поверхности.

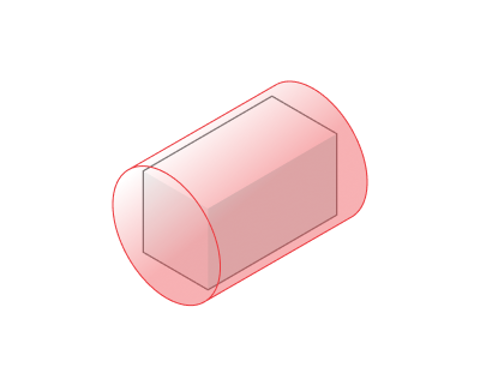

Цилиндр.

Траектория переходов формируется на поверхности цилиндра, отстоящего от наиболее выступающей части заготовки на Безопасном уровне. Этот вид поверхности доступен для четырех- и пятикоординатных операций.

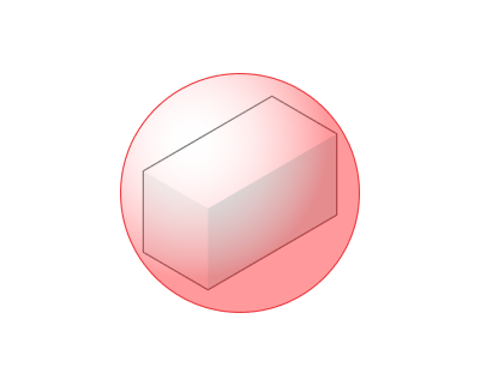

Сфера.

Траектория переходов формируется на поверхности сферы, отстоящей от наиболее выступающей части заготовки на Безопасном уровне. Этот вид поверхности доступен для пятикоординатных операций.

Для задания поверхностей доступны следующие параметры:

Начало.

Для Плоскости — устанавливает базовую точку, в которой будет начинаться вектор Направления, проходящий по нормали к плоскости. Для Цилиндра — устанавливает начальную точку оси. Для Сферы — устанавливает центр сферы.

Центр детали.

Точка Начала находится в геометрическом центре детали.

Произвольная точка.

Точка Начала задается координатами X, Y, Z.

Направление.

Для Плоскости — устанавливает направление вектора нормали к плоскости. Для Цилиндра — устанавливает вектор оси.

Авто.

Вектор Направления устанавливается автоматически системой: для Плоскости — по оси инструмента, для Цилиндра — по оси детали или по оси узла станка с круговой координатой.

Произвольный вектор.

Направление определяется проекциями единичного вектора на оси X, Y, Z.

Макс высота отвода:

Позволяет ограничить максимальную высоту отвода. Эта опция доступна только для некоторых операций, таких как, Обработка отверстий и Измерение.

Контроль столкновений для переходов:

При установленном флаге автоматически создается траектория для переходов внутри операции с обходом столкновений. Эта опция доступна только для отдельных операций, таких как Обработка фасок, Наплавка 5D, Точечная сварка, Сварка 6D, Покраска, в основном, при использовании роботов.

Нажмите здесь, чтобы развернуть..

Проверять заготовку.

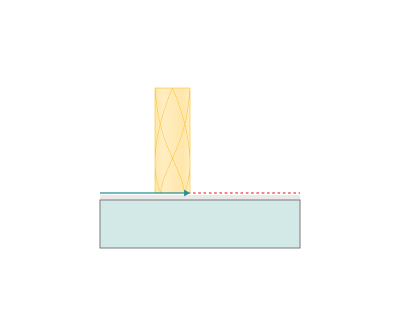

Если опция не активна, то при построении переходов с обходом столкновений учитываются только столкновения с деталью. Рекомендуется использовать эту опцию, если заготовка и деталь операции незначительно отличаются (или отличаются в пределах безопасного расстояния). Этот параметр так же влияет и на подвод/отвод с обходом столкновений.

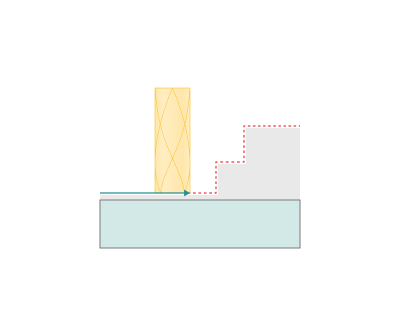

Если опция активна, то при построении переходов с обходом столкновений учитываются столкновения с заготовкой.

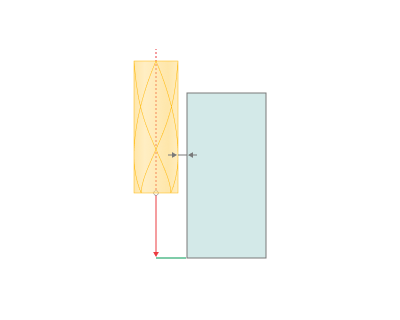

Безопасное расстояние.

Если включен контроль столкновений для переходов, то этот параметр определяет минимальное допустимое расстояние между инструментом, деталью (заготовкой) и частями станка. Этот параметр так же влияет и на подвод/отвод с обходом столкновений.
