Морфинг 4D

Область применения:

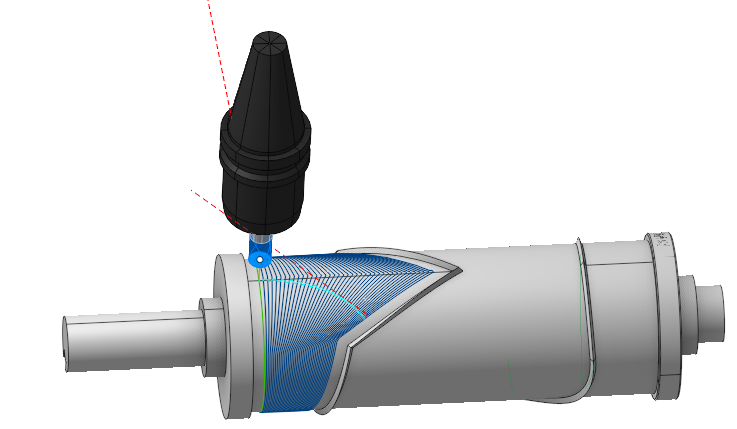

Чистовая операция доступна в конфигурациях 4X и 5X, Основана на операции Морфинги сконфигурирована для ротационной обработки сложных поверхностей, имеющих выраженную ось вращения. или вытянутых вдоль оси. Ориентация инструмента установлена по умолчанию К оси вращения, также доступна стратегия Фиксированный, остальные стратегии ориентации инструмента заблокированы. При ориентации инструмента К оси вращения доступен только Боковой угол. Безопасная поверхность задана как Цилиндр. Для опции Контроль державки доступно только значение Обрезать траекторию.

Рабочее задание:

Обрабатываемые поверхности. Используются для ограничения зоны обработки. Морфинг генерирует проходы только там, где имеет место контакт инструмента с обрабатываемыми поверхностями. При этом проходы строятся не между Первой и Второй кривой, а между двумя кривыми контакта инструмента с обрабатываемыми поверхностями, ближайшими к Первой и Второй кривой.

Первая кривая. Это начальная из двух линий, между которыми генерируются проходы инструмента.

Вторая кривая. Это конечная из двух линий, между которыми генерируются проходы инструмента.

Линии синхронизации используются для улучшения качества морфинга в сложных случаях, особенно при обработке замкнутых контуров. Линия синхронизации указывает соответствующие друг-другу точки на Первой и Второй кривой. В качестве Линий синхронизации можно использовать любые кривые, в том числе 2D геометрию и ребра детали. Линии синхронизации необязательно должны точно начинаться и заканчиваться на кривых, достаточно грубого приближения.

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки. Эта группа параметров работает аналогично как в операции Морфинг. Подробнее

Тип фрезерования:

Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично как в Черновой послойной операции. Подробнее

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Начальная точка. Установка флага позволяет пользователю ввести координаты начальной точки, вблизи которой будут начинаться рабочие проходы

Ориентация оси инструмента:

Управляет расположением оси инструмента. В этой операции доступны стратегии ориентации инструмента: Фиксированный, К оси вращения (в ней можно использовать только Боковой угол). Параметры этих стратегий работают аналогично как в операции 5D по поверхностям. Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Эта группа параметров работает аналогично как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
