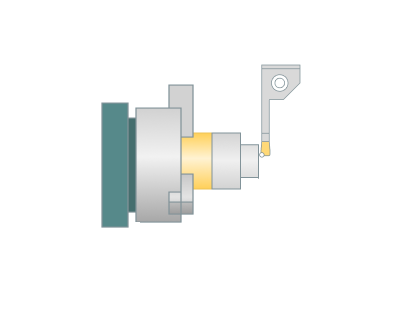

Подача прутка

images/download/attachments/162974323/Bar.png

Область применения:

Операция подачи прутка имеет важное значение в современной механической обработке для автоматизации производственного процесса. Её основная задача — непрерывно и автоматически подавать длинные металлические прутки в станок, чаще всего в токарный центр с ЧПУ или токарный станок.

Наладка:

Вкладка Наладка используется для настройки основных параметров проекта. Это может быть позиционирование детали на оборудовании, система координат детали и многое другое. Подробнее

Стратегия:

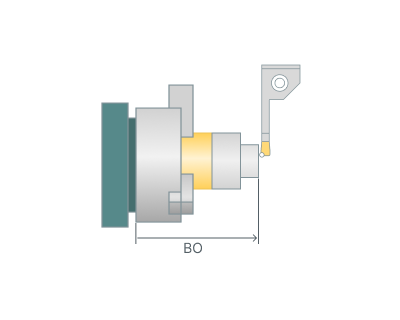

Вылет прутка.

Осевое расстояние между базовой точкой шпинделя и вершиной инструмента.

Нажмите здесь, чтобы развернуть..

images/download/attachments/162974323/Bar_overhang.png

BO - Вылет прутка

Положение касания инструмента.

Положение касания точки вершины инструмента в системе координат заготовки (G54)

Нажмите здесь, чтобы развернуть..

X,Y,Z. - Ось X, Y, Z заданной системы координат.

Начать с целевой СК.

Нажмите здесь, чтобы развернуть..

Включено. При смещении детали, система координат остается на месте

Выключено. При смещении детали, система координат смещается с деталью

Использовать постоянный цикл.

Нажмите здесь, чтобы развернуть..

Включено. Процесс выдвижения прутка будет выполнен в виде цикла для дальнейшего анализа в постпроцессоре.

Выключено. Процесс перемещения прутка будет выведен в виде последовательности элементарных команд

Вывод в станочных координатах.

Нажмите здесь, чтобы развернуть..

Включено. Команда Вывод в станочных координатах и физические координаты используются для перемещения осей станка.

Выключено. Команды и координаты Multigoto или Goto генерируются для перемещения осей станка.

Исходный зажим

Зажимное устройство, которое изначально удерживает деталь. Специальные команды CLData для зажима/разжима устройства выводятся автоматически. Группа параметров работает аналогично операции Токарный перехват. Подробнее
