Неплоская печать

Область применения:

Эта операция позволяет печатать модели на произвольных неплоских подложках. Она использует механизм неплоского слайсера и генерирует путь аддитивной печати. Но также возможно использовать эту операцию в виде классического плоского слайсера с некоторыми дополнительными параметрами.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Подробнее

Рабочее задание:

Неплоская подложка. Подложка для печати (только для стратегии "Смещение")

Элемент печати. Модель, которую необходимо распечатать

Свойства. Отключены

Удалить. Удаляет элемент из списка

Стратегия:

Стратегия печати.

Определяет стратегию печати.

Нажмите здесь, чтобы развернуть..

Типы стратегий

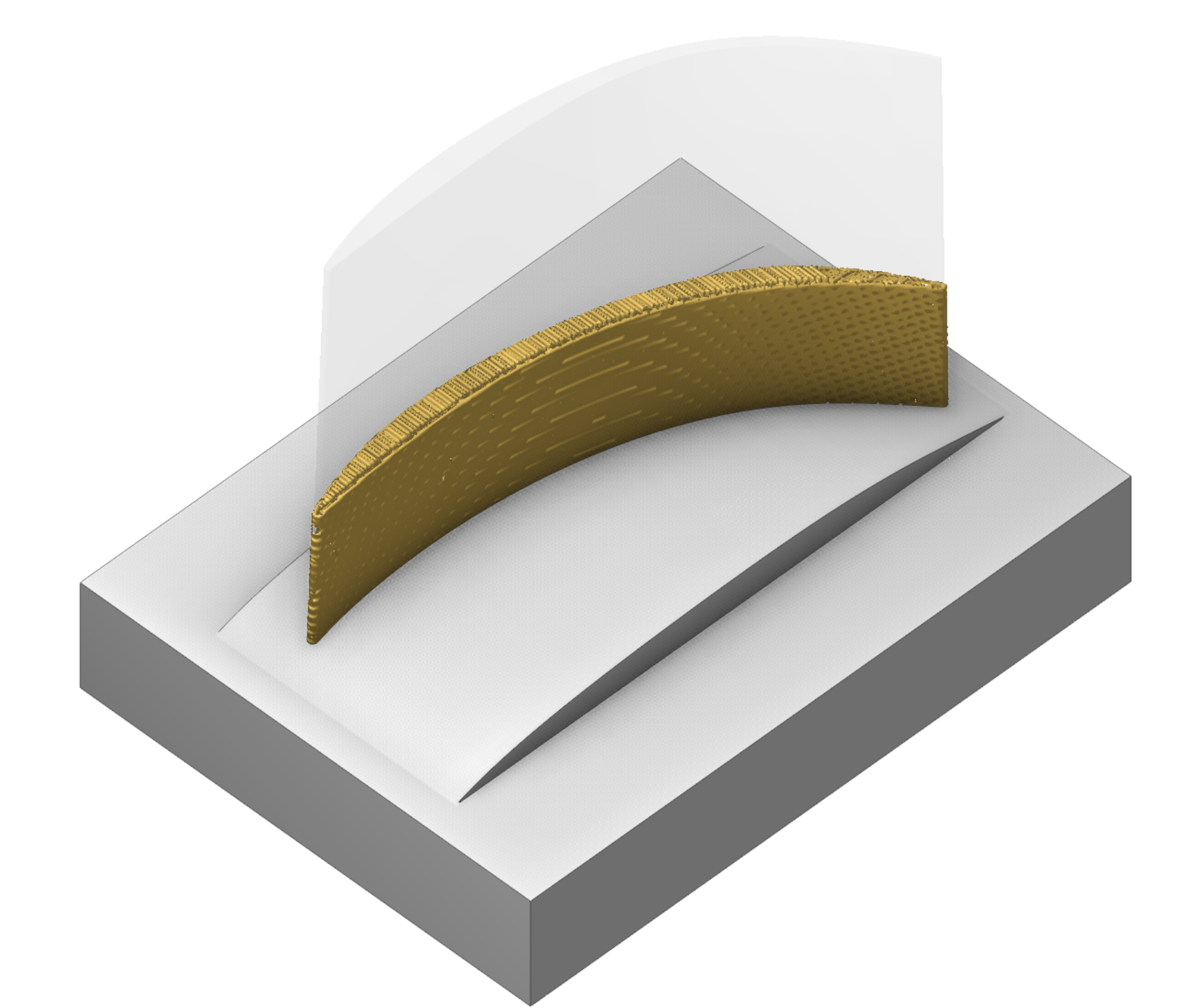

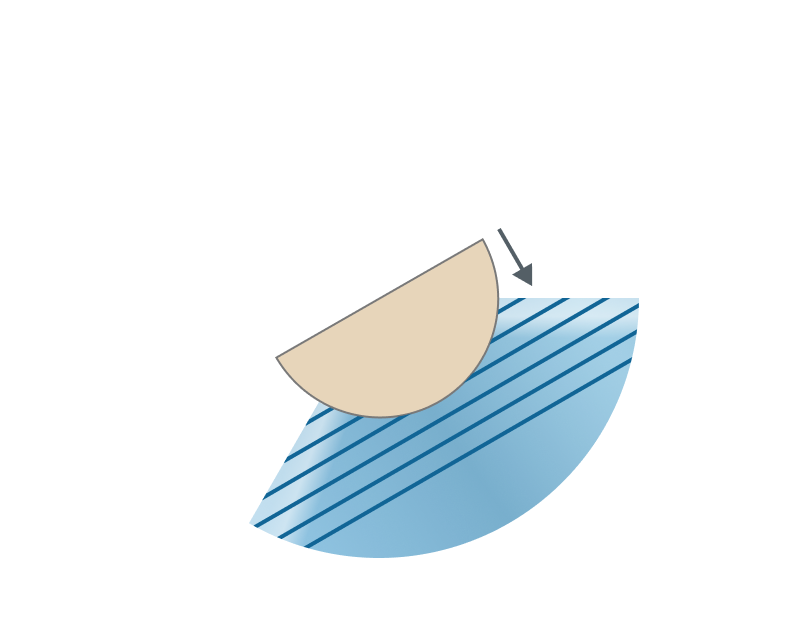

Плоская. Эта стратегия выполняет классический плоский слайсинг, но при этом поддерживает разные направления печати и позволяет задавать правила управления нормалью в траектории.

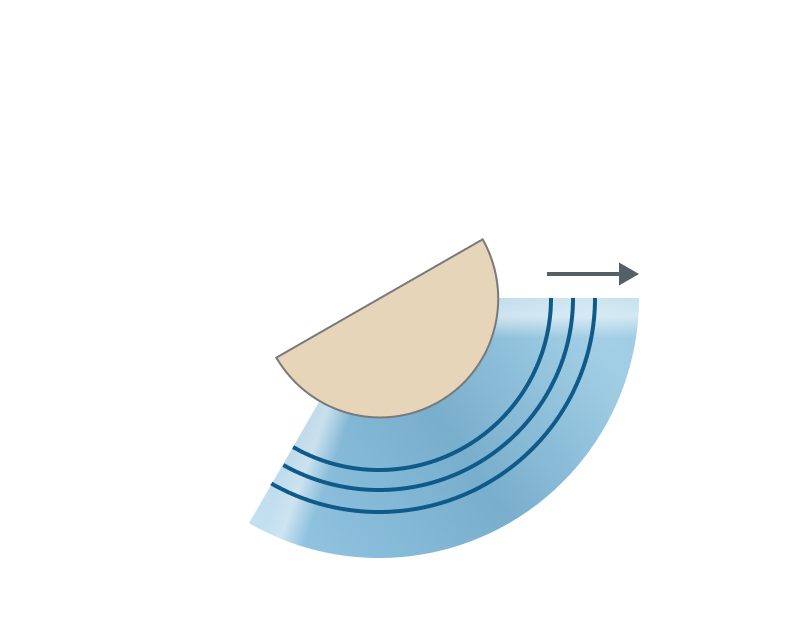

Смещение. Стратегия, которая работает по принципу смещения слоев на равное расстояние от базовой подложки. Это позволяет сохранять постоянный шаг на каждом слое.

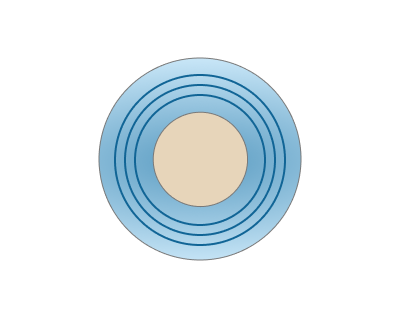

Радиальный. Эта стратегия выполняет разбиение цилиндрическими поверхностями вокруг заданной поворотной оси, что позволяет выполнять печать вокруг этой оси с постоянным радиальным шагом между слоями.

Основные параметры

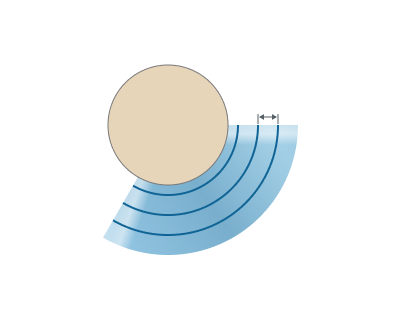

Высота слоя. Высота слоя в мм. По умолчанию соответствует рабочей длине (WL) инструмента

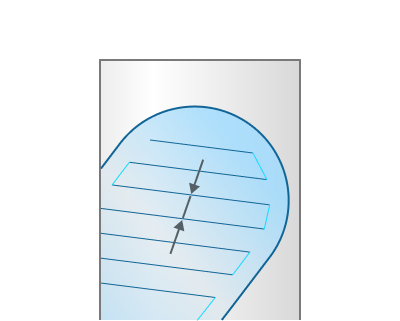

Ширина линии. Ширина линии. По умолчанию соответствует диаметру инструмента

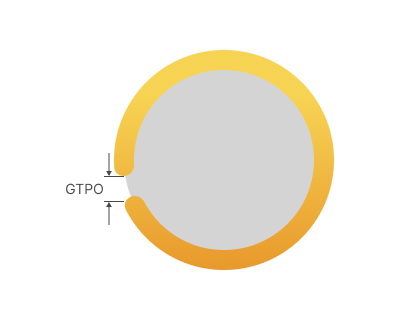

Зазор для предотвращения наложения. Оставляет зазор в начале/конце замкнутых контуров, чтобы предотвратить перекрытие материалов.

GTPO - Зазор для предотвращения наложения

Параметры плоской печати

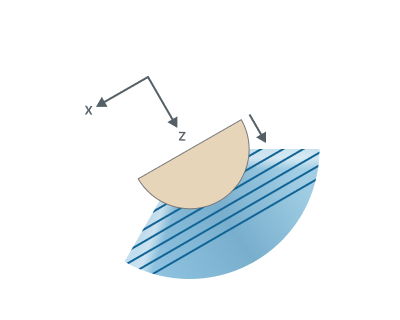

Направление печати. Определяет направление печати для стратегии Плоская — вдоль осей X, Y, Z или в пользовательском направлении.

Верхний уровень. Верхняя граница диапазона плоского разбиения, измеряемая вдоль направления разбиения. На этом уровне располагается самый верхний слой. В режиме «Авто» значение определяется по верхней границе элемента..

Нижний уровень. Нижняя граница диапазона плоского разбиения, измеряемая вдоль направления разбиения. На этом уровне располагается первый слой. В режиме «Авто» значение определяется по нижней границе элемента.

Параметры печати со смещением

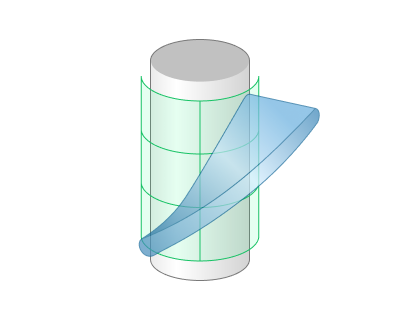

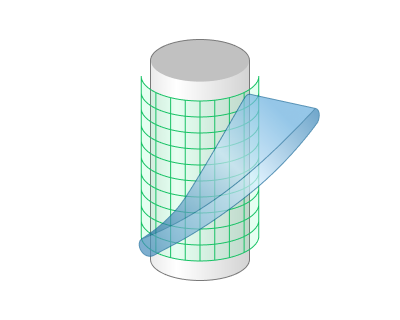

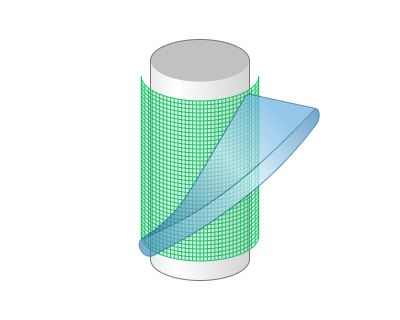

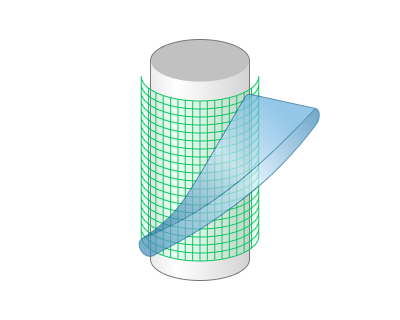

Качество поверхности. Представляет качество (разрешение) поверхностей смещения, которые используются для пересечения модели. На низком качестве расчет работает быстрее, но точность траектории может быть хуже. На высоком качестве расчет работает дольше, но качество траектории может быть лучше

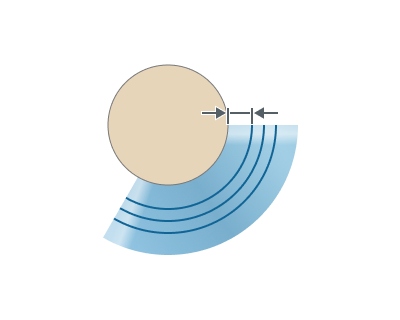

Начало смещения. Значение смещения от подложки, где начинается процесс печати

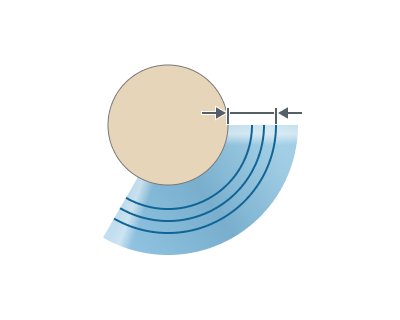

Конец смещения. Значение смещения от подложки, которое представляет собой границу окончания процесса печати. Однако, печать может закончиться и до этого уровня (это зависит от параметра высоты слоя)

Параметры радиального разбиения

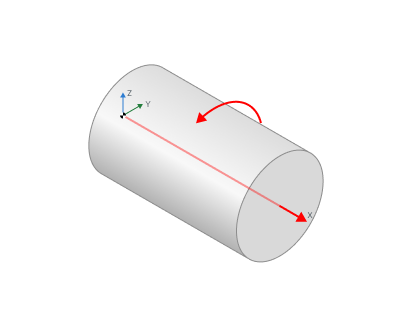

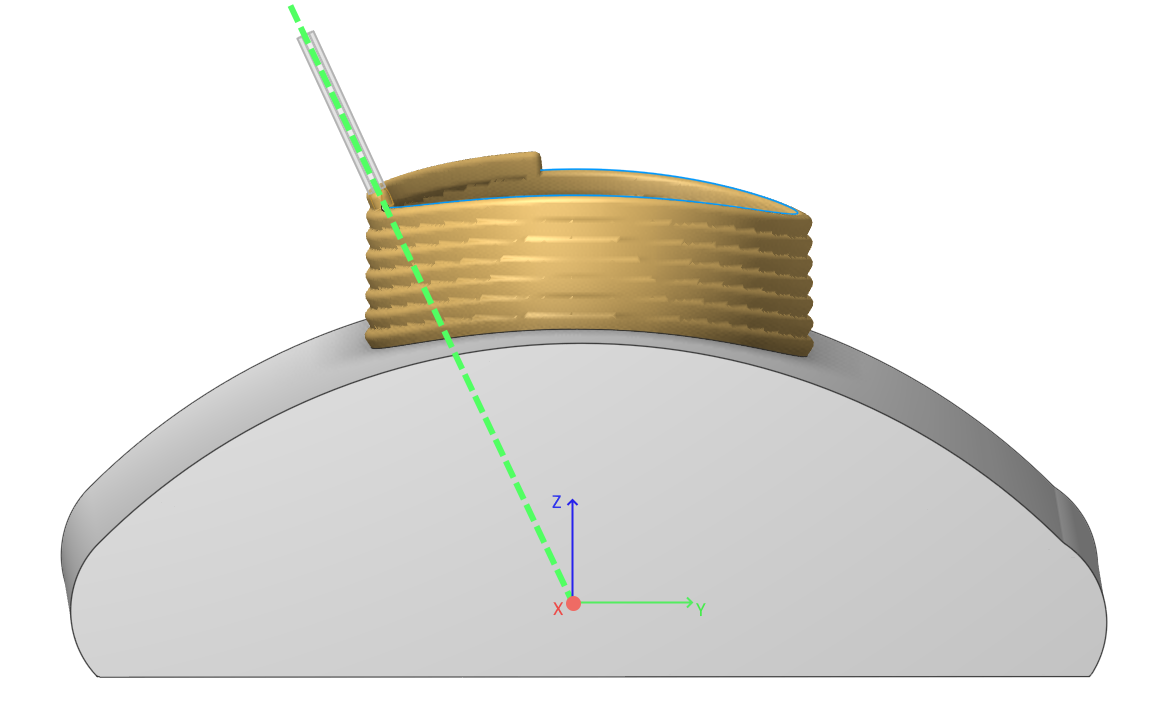

Поворотная ось. Направление поворотной оси, вокруг которой деталь оборачивается и разбивается на слои. Выберите глобальную ось координат (X / Y / Z) или вариант «Пользовательская», чтобы задать произвольный вектор направления.

Верхний радиус. Внешняя цилиндрическая граница зоны разбиения, измеряемая радиально от поворотной оси. Слои за пределами этого радиуса пропускаются. В режиме «Авто» значение определяется как максимальное расстояние от элемента до поворотной оси.

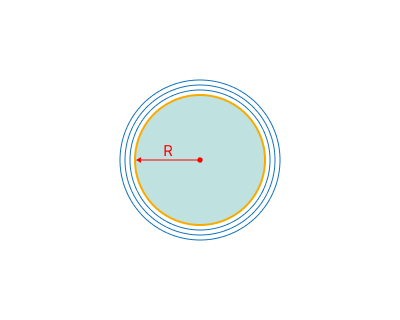

Нижний радиус. Внутренняя цилиндрическая граница зоны разбиения, измеряемая радиально от поворотной оси. Разбиение начинается с этого радиуса. В режиме «Авто» значение определяется как минимальное расстояние от элемента до поворотной оси.

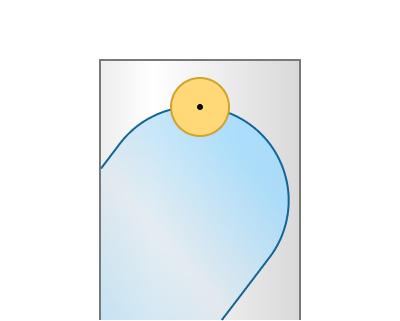

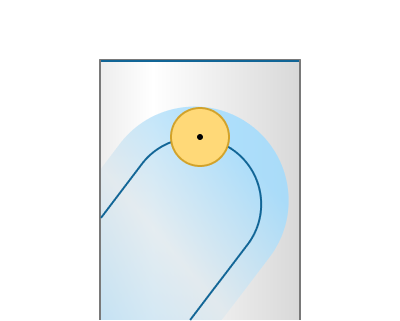

Печать внутри.

Смещает траекторию печати внутрь модели на половину значения ширины линии.

Нажмите здесь, чтобы развернуть..

Заполнение.

Группа параметров, управляющая формированием заполнения для модели.

Нажмите здесь, чтобы развернуть..

Шаблон заполнения. Определяет шаблон заполнения.

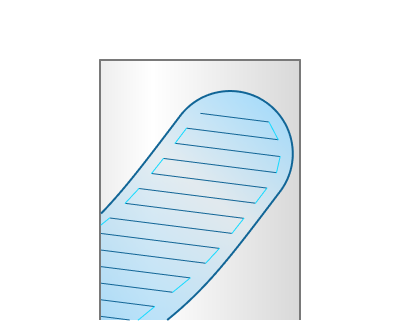

Линии. Этот шаблон заполнений создается путем пересечения неплоских слоев с обычными вертикальными плоскостями

Сетка. Этот тип заполнения создаётся пересечением неплоских слоёв с вертикальными плоскостями таким образом, что образуется сетка.

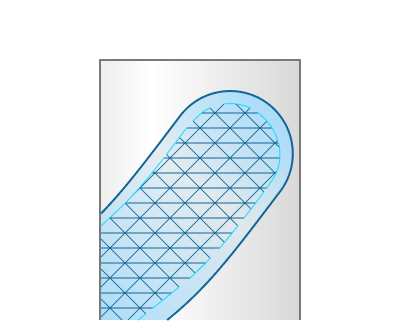

Треугольники. Этот тип заполнения создаётся пересечением неплоских слоёв с вертикальными плоскостями таким образом, что образуются равносторонние треугольники.

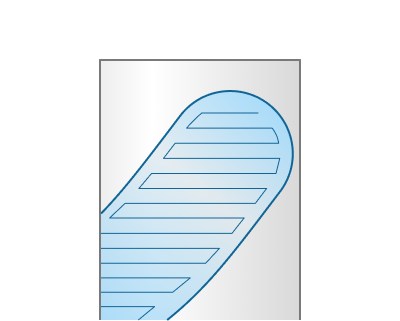

Зигзаг. Этот шаблон заполнения разделяет каждый неплоский слой на области и заполняет каждую область непрерывной зигзагообразной траекторией. Для каждой области формируется отдельная зигзагообразная траектория.

Ориентация заполнения. Определяет ориентацию заполнений в трехмерном пространстве

Направление. Направление, вдоль которого ориентированы режущие плоскости. Эти плоскости пересекают каждый слой, формируя линии заполнения.

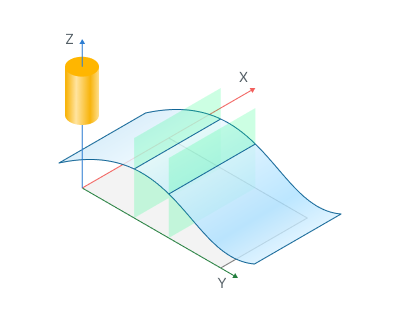

По вектору ориентации инструмента. Режущие плоскости ориентируются вдоль вектора ориентации инструмента. Используется по умолчанию для стратегии смещения. Ориентацию инструмента можно задать на странице Наладка. Подробнее

По вектору направления печати. Соответствует вектору направления печати, который можно задать в параметрах стратегии плоской печати.

Поперек поворотной оси. Режущие плоскости ориентируются поперек поворотной оси, поэтому линии заполнения огибают цилиндр. Используется по умолчанию для радиальной стратегии.

Пользовательский. Позволяет вручную задать вектор нормали и угол поворота для заполнения.

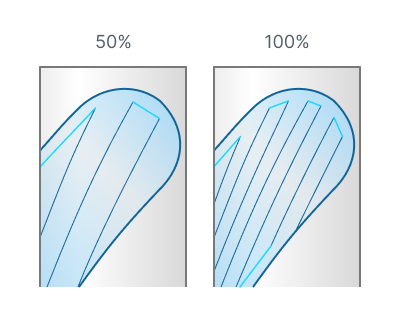

Плотность заполнения. Регулирует плотность заполнения в процентах

Чередовать направление линий. Чередует направление линий на каждом слое.

По углу. Угол поворота применяется к каждому последующему слою заполнения.

Важное примечание

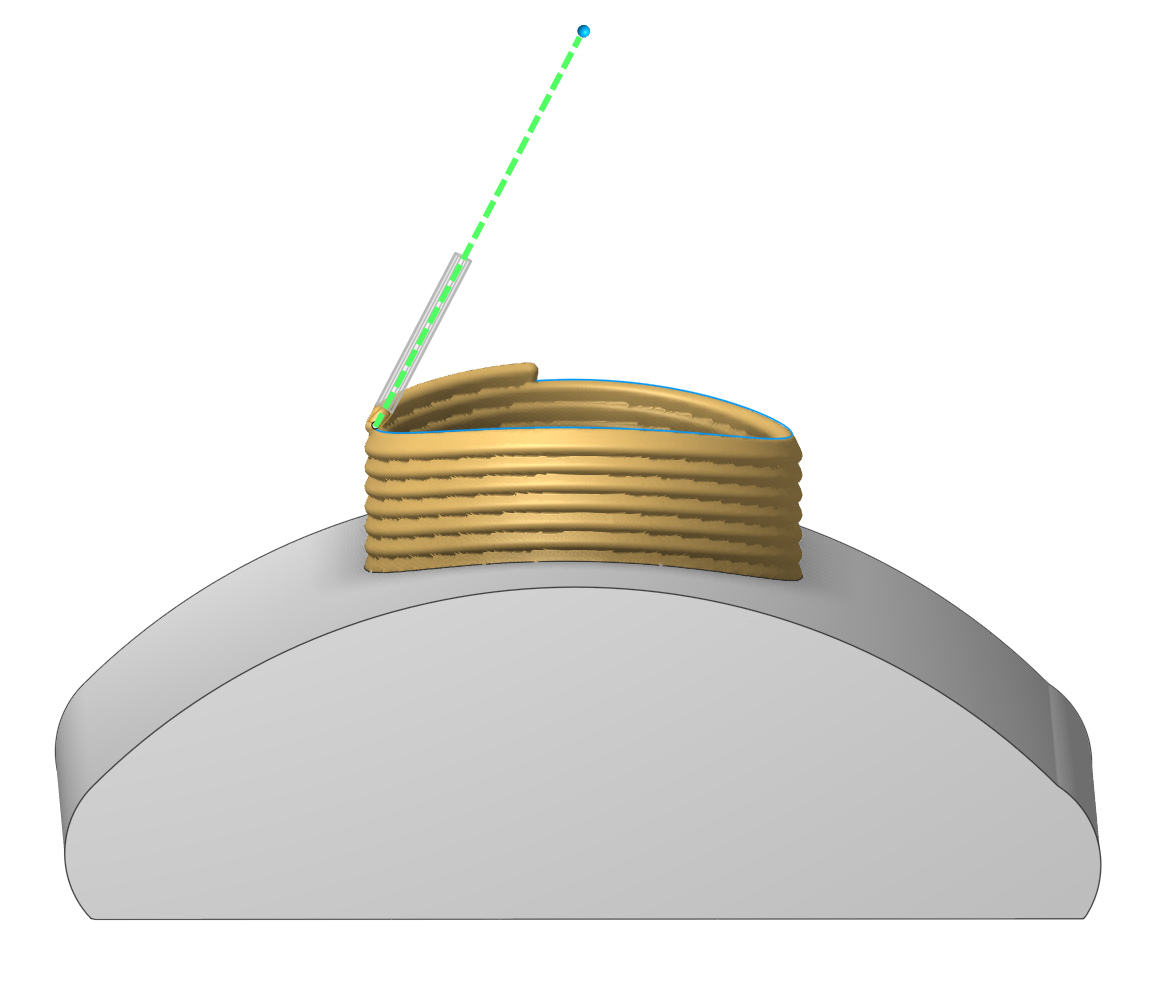

Примечание: Как правило, угол 0 градусов означает, что линии будут параллельны оси X. Но если параметр «Ориентация заполнения» в поле «Нормальный вектор» установлен на «Пользовательский», а «Угол поворота» не равен нулю, в этом случае линии будут дополнительно повернуты на тот же угол.

Например: 45° означает, что слой 1 = 0°, слой 2 = 45°, слой 3 = 90°, слой 4 = 135° и так далее.

Последовательность углов. Пользовательская последовательность углов направления заполнения, которая циклично повторяется для каждого слоя. Может быть задана в виде списка углов, разделенных любым символом и заключенных в скобки.

Важное примечание

Например: (0,90,45) означает, что слой 1 = 0°, слой 2 = 90°, слой 3 = 45°, слой 4 = 0° и так далее.

Зеркальное заполнение. Доступно только для радиальной стратегии. Если параметр включен, заполнение рассчитывается для одной половины цилиндра и зеркально отображается относительно поворотной оси — обе половины имеют одинаковый симметричный рисунок. Если параметр отключен, заполнение формируется непрерывно по всей окружности цилиндра, что позволяет создавать спиральные или винтовые рисунки с чередующимися углами слоев.

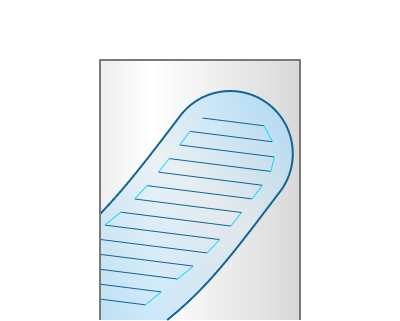

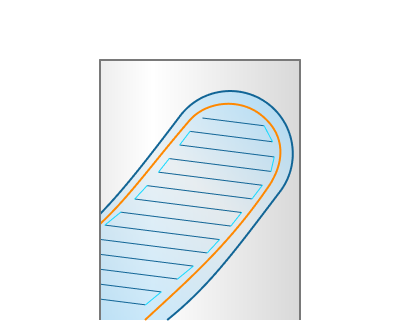

Двойные стенки.

Параметр добавляет дополнительную внутреннюю стенку

Нажмите здесь, чтобы развернуть..

Сортировка.

Параметры сортировки и переходов.

Нажмите здесь, чтобы развернуть..

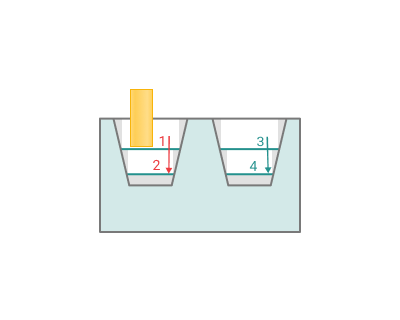

Сортировка.

Позволяет задать порядок печати слоёв и элементов.

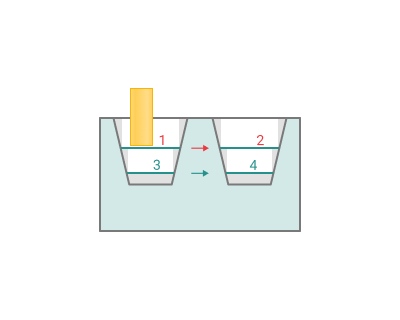

По слоям. Позволяет печатать все элементы послойно.

По элементам. Позволяет печатать все элементы по одному. Примечание: чтобы правильно использовать этот вариант, необходимо настроить элементы печати как отдельные объекты на странице Рабочее задание.

Разделить по слоям.

Этот параметр позволяет разделить элементы печати на заданное количество слоёв. Он доступен только тогда, когда параметр Сортировка установлен в режим По элементам.

Примечание: данный параметр полезен в случаях, когда печать поэлементно невозможна из-за столкновений с ранее напечатанными элементами. Кроме того, он помогает достичь более равномерного распределения тепла по печатаемым частям и снизить остаточные напряжения.

Начальные точки.

Позволяет задавать правила для выбора начальной точки печати на слоях.

Нажмите здесь, чтобы развернуть..

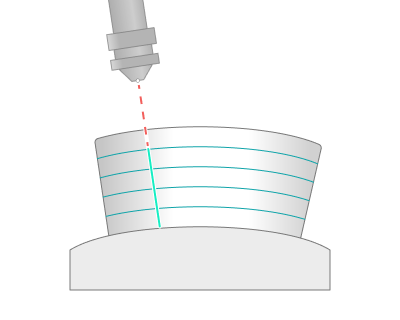

Автоматически. Автоматический режим выбора начальной точки.

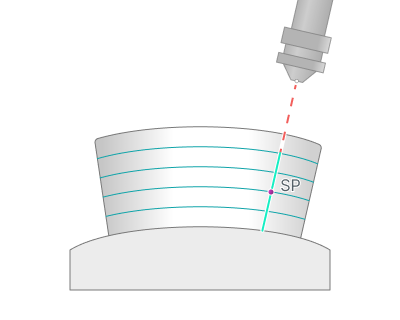

Вручную для первых слоев. Позволяет вручную задать начальную точку на первом слое печати для моделей. Начальные точки для следующих слоев будут вычислены автоматически по ближайшему расстоянию к начальной точке предыдущего слоя. Вы можете задать начальные точки на странице Рабочее задание.

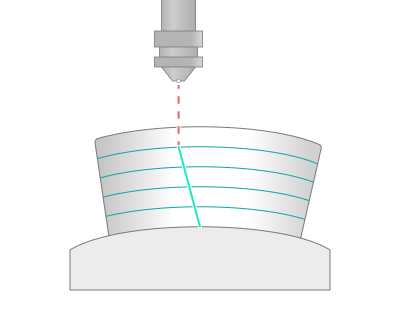

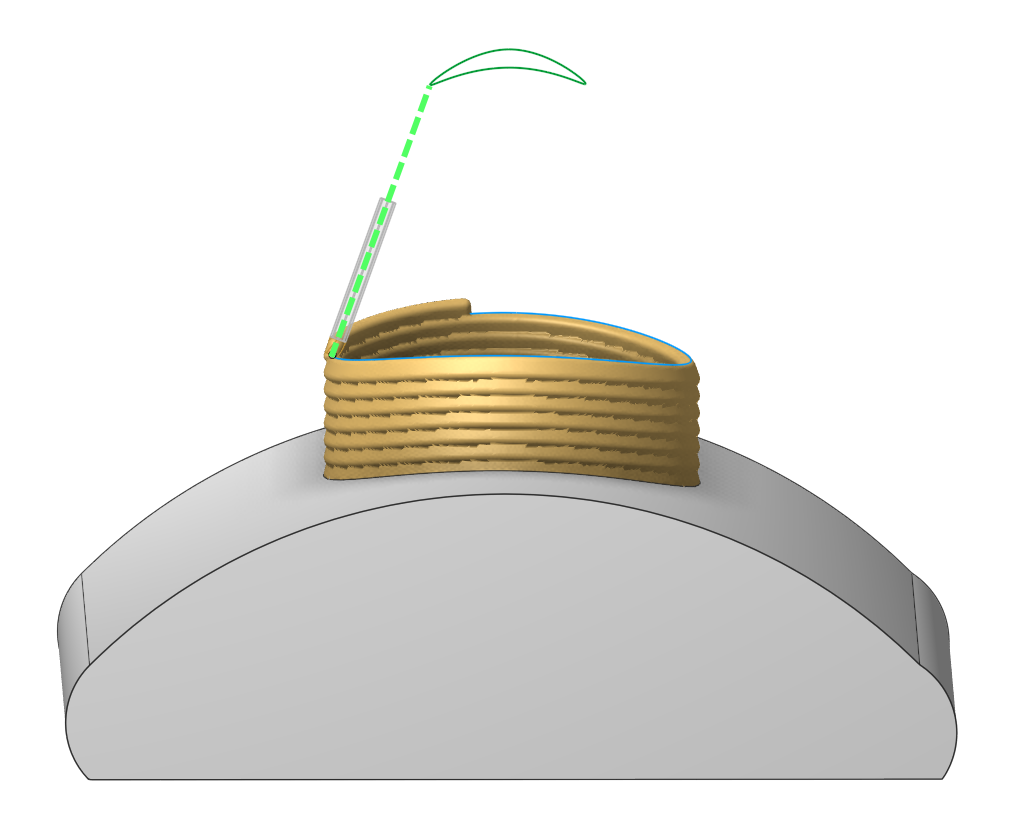

Вручную для всех слоев. Позволяет задать начальные точки для всех слоев с помощью кривой. В таком случае, начальные точки будут вычислены по ближайшему расстоянию до заданной кривой. Вы можете задать их на странице Рабочее задание.

Порядок печати.

Определяет порядок печати стенок и заполнения.

Нажмите здесь, чтобы развернуть..

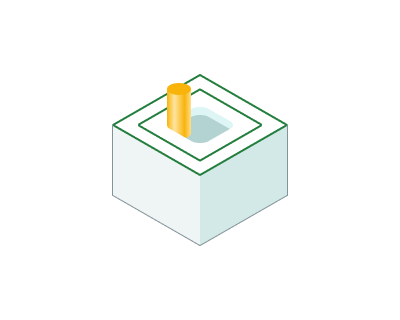

Изнутри наружу. Сначала печатается заполнение, затем внутренние стенки и потом внешняя стенка

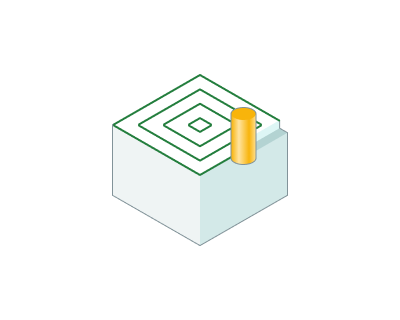

Снаружи внутрь. Сначала печатается внешняя стенка, затем внутренние стенки и потом заполнение

Чередовать направление. Порядок печати будет чередоваться слой за слоем, начиная с направления «изнутри наружу».

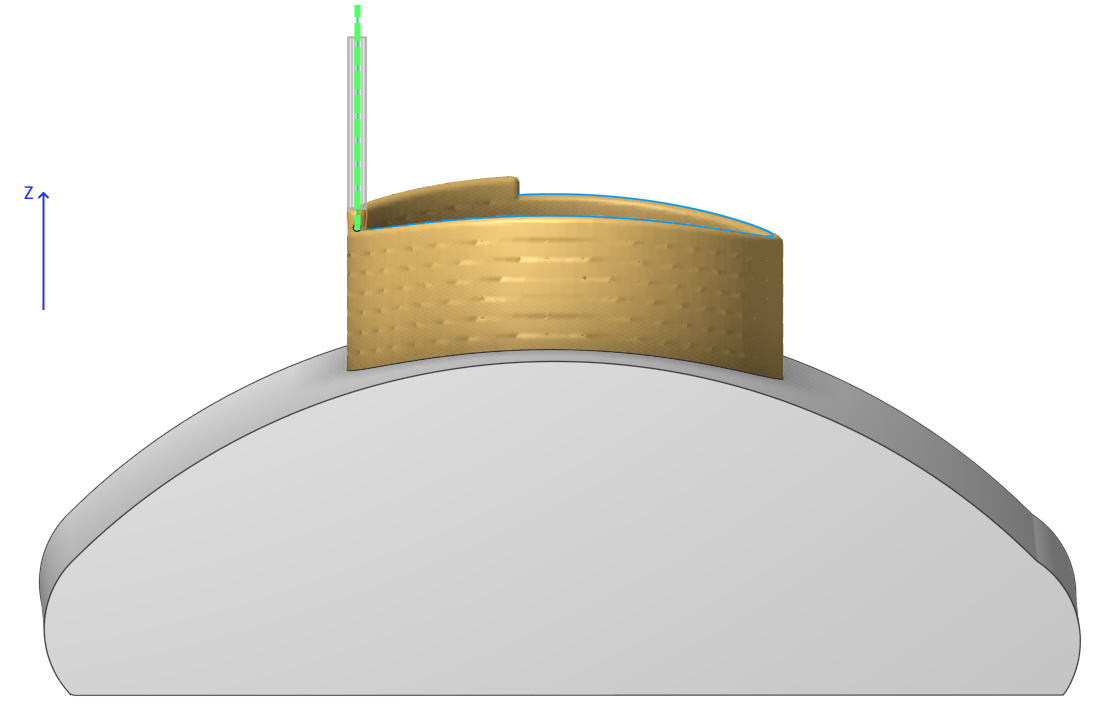

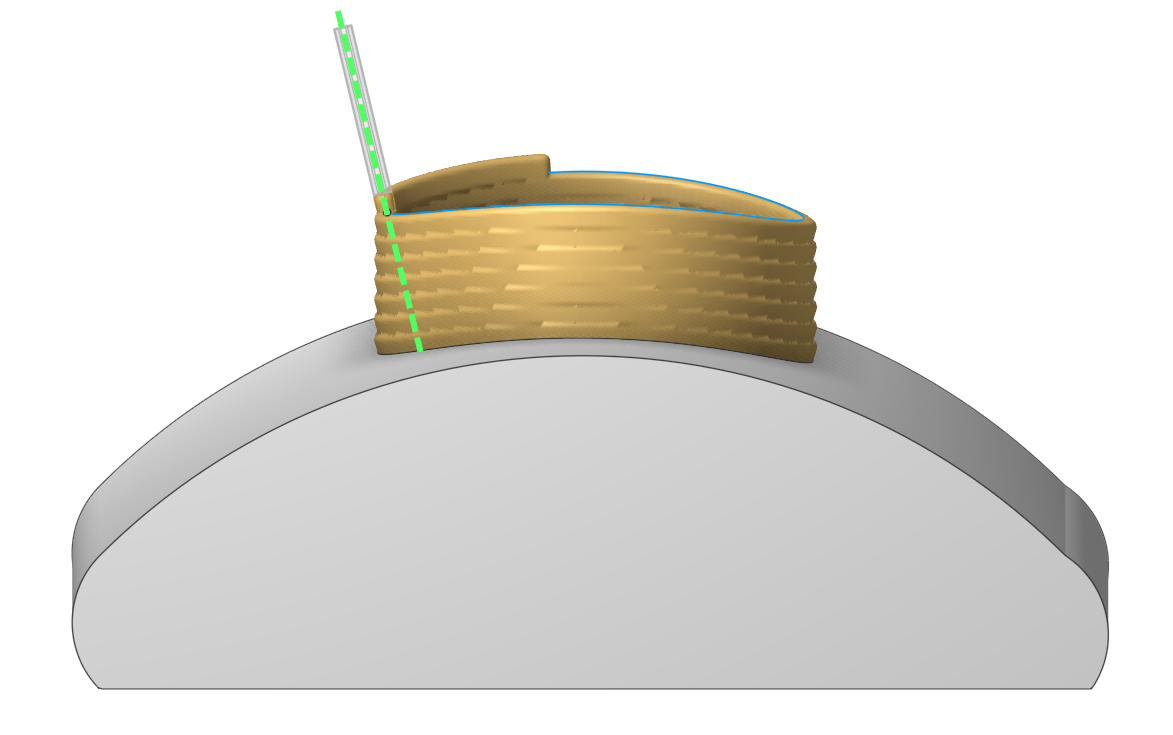

Ориентация инструмента.

Этот параметр позволяет задавать разную ориентацию инструмента (нормаль) без изменения самой траектории. Доступно пять опций: "Нормаль к поверхности", "Фиксированный", "К поворотной оси", "Через точку" и "Через кривую".

Нажмите здесь, чтобы развернуть..

Нормаль к поверхности.

Фиксированный.

К поворотной оси.

Через точку.

Через кривую.

Больше информации об этом параметре вы можете найти в описании к операции 5D по поверхностям. Подробнее

Пределы углов поворота.

Когда флаг установлен, задаются предельные значения углового положения инструмента относительно выбранной оси. Эта группа параметров работает аналогично операции 5D по поверхностям. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Подходы/Отходы:

На вкладке Подходы/Отходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Важное примечание

Параметр Схема размножения в этой операции ведет себя иначе, чем в других операциях.

Обычно, этот параметр копирует всю траекторию операции, включая рабочие ходы и переходы между слоями.

Однако, в этой операции, он копирует только рабочие ходы до этапа формирования переходов между слоями.

Это позволяет размножать элементы и применять настройки построения переходов, или же, например, опцию Разделить по слоям, что не представляется возможным, используя стандартное поведение схемы размножения.

Деталь:

Деталь в аддитивном производстве - это целевая геометрия, которую необходимо изготовить с помощью процесса печати. Подробнее

Заготовка:

Заготовка в аддитивном производстве - это существующий материал или подложка, которая служит основой для печати (может быть пустой). Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
