Использование подготовленных циклов измерения

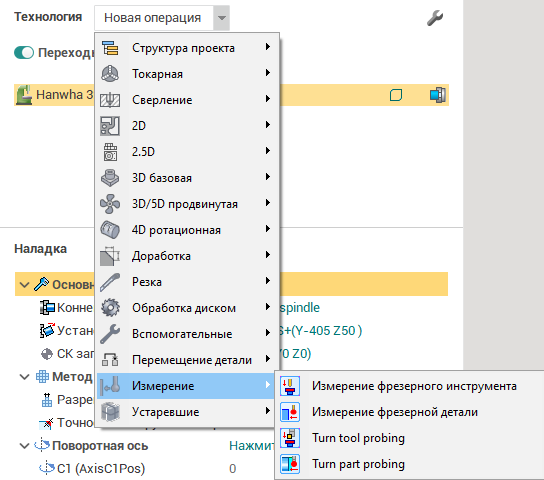

Вам необходимо создать одну из доступных операций для начала работы с циклами измерения. Операции измерения располагаются в группе операций Измерение. Операция Измерение фрезерной детали и Измерение фрезерного инструмента доступны для фрезерных станков и роботов. Операции Измерение токарной детали и Измерение токарного инструмента доступны для токарных станков. Все четыре операции можно использовать, когда используется токарно-фрезерный станок.

Измерение детали

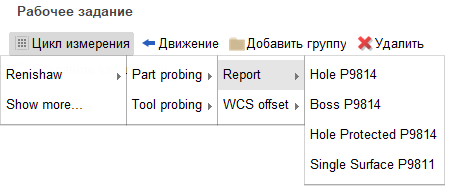

Добавьте операцию измерения детали из списка и переключитесь на вкладку Рабочее задание и добавьте один из существующих циклов. Нажмите Цикл измерения и появится контекстное меню. Кнопка Показать больше позволит открыть окно Шаблоны измерений, в котором есть библиотеки с готовыми для работы циклами с собственными параметрами. Также эти библиотеки находятся в контекстном меню кнопки Цикл измерения.

Пример работы с циклами представлен на основе цикла Отверстие.

Добавляем новый цикл Hole P9814 из стандартной библиотеки Renishaw, группы Report.

Свойства добавленного цикла появятся внизу Рабочего задания.

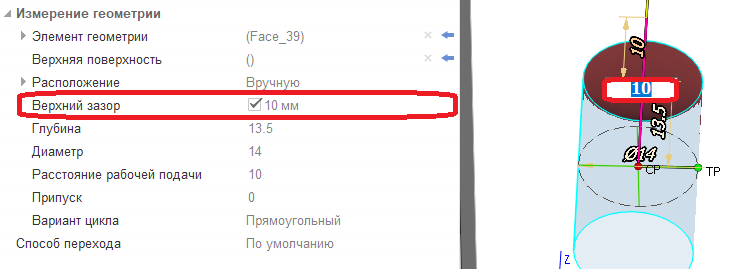

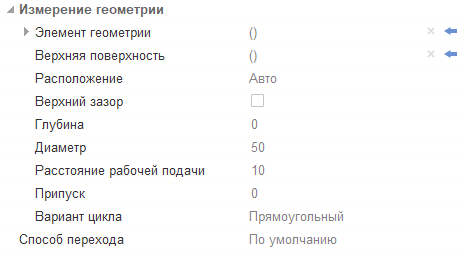

Используйте секцию Измерение геометрии для задания параметров расчета цикла.

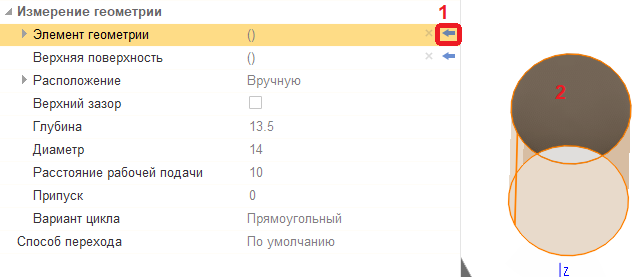

Нажмите на стрелку справой стороны поля и выберите поверхность в графическом окне, чтобы добавить Элемент геометрии и Верхнюю поверхность. Выбранная поверхность автоматически добавится в соответствующее поле.

Остальные параметры вводятся вручную в соответствующем поле. Некоторые параметры можно задать в инспекторе и в графическом окне.

Переходы

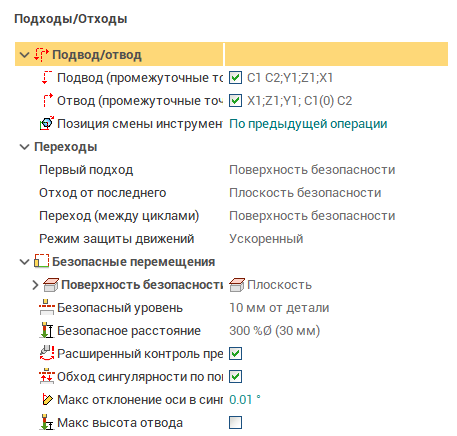

Перейдите на вкладку Переходы, чтобы задать параметры для переходов между циклами.

В дополнение к стандартным параметрам на данной вкладке есть новые для операций измерения:

• Первый подход - создание подхода к началу первого цикла операции;
• Отход от последнего - создание отхода от последнего цикла в операции;
• Переход (между циклами) - создание переходов между циклами операции;
• Безопасное расстояние - задание расстояние для подхода и отхода от цикла. Есть два варианта значения: мм и процент от диаметра инструмента.

Есть три общих значения для переходов:

• Напрямую - переход создается напрямую;
• Безопасное расстояние - переход создается отходом на дистанцию указанную в поле Безопасное расстояние;
• Поверхность безопасности - переход создается отходом на поверхность безопасности.

Есть дополнительное значение для поля Переход (между циклами): Ортогональный - если начальная и конечная точка перехода находятся на одном уровне по Z, то переход будет проходить напрямую. Если начальная точка ниже, то сначала под перемещение идёт до уровня конечной точки, а затем перемещение происходит напрямую. Если конечная точка ниже, то перемещение идет напрямую в точку приподнятую над конечной точкой до уровня начальной, затем переход производится напрямую.

Вы можете выбрать подачу для переходов (Режим защиты движений):

• Ускоренный - перемещение на ускоренной подаче;
• Незащищенный - переход на подаче длинного перехода;
• Защищенный - переход на подаче короткого перехода.

Формат цикла

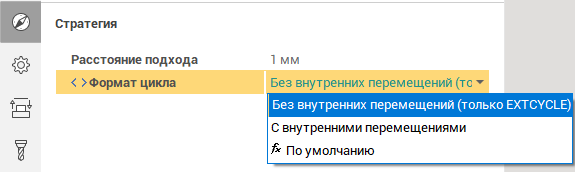

Вы можете выбрать вариант вывода циклов в CLData. Для этого перейдите на вкладку Стратегия.

Формат цикла имеет два значения:

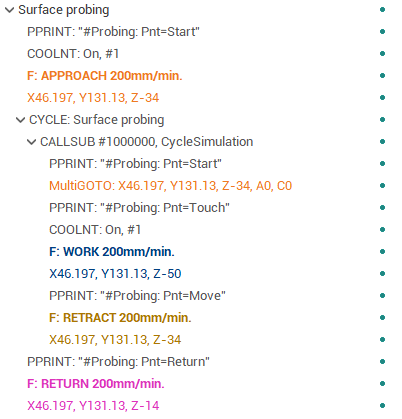

• Без внутренних перемещений (только EXTCYCLE) - перемещения цикла выводятся в отдельную команду EXTCYCLE c подвызовом.

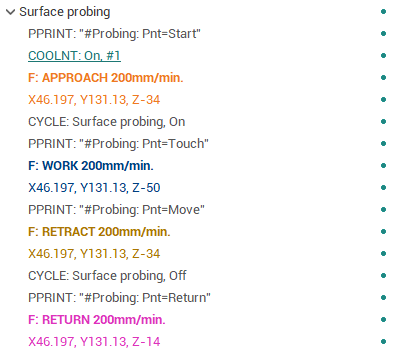

• С внутренними перемещения - перемещения цикла выводятся без отдельной команды EXTCYCLE.

Измерение инструмента

Задание параметров и переходов циклов для измерения инструмента точно такое же как и у измерения детали.

Щупом может быть не только инструмент, но и деталь, которая устанавливается в специальном месте на столе. Инструмент обычно измеряют для его первоначальной калибровки или для проверки его целостности.

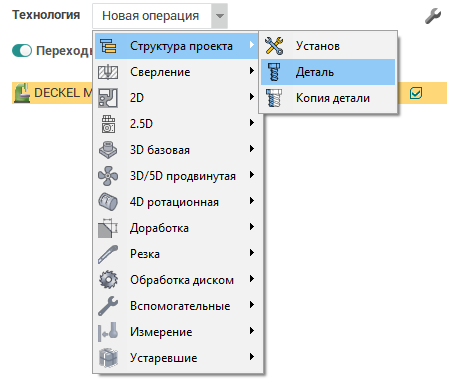

Вам необходимо добавить группу Деталь для корректной работы.

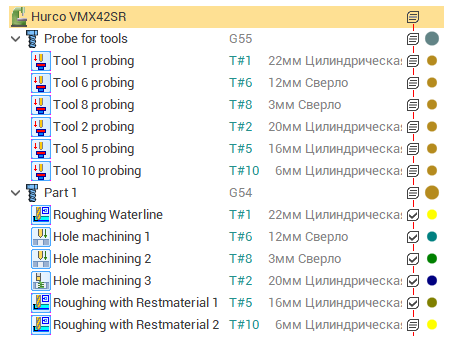

Для каждого инструмента в этой группе необходимо создать отдельные операции измерения.

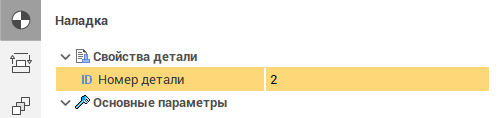

Вам нужно переключиться на вкладку Наладка и задать Номер детали. Номер детали может быть использован в качестве идентификатора щупа.

Пример создания и работы с измерением инструмента можно найти в дистрибутивном проекте "Tool probing" в папке "Probing".
