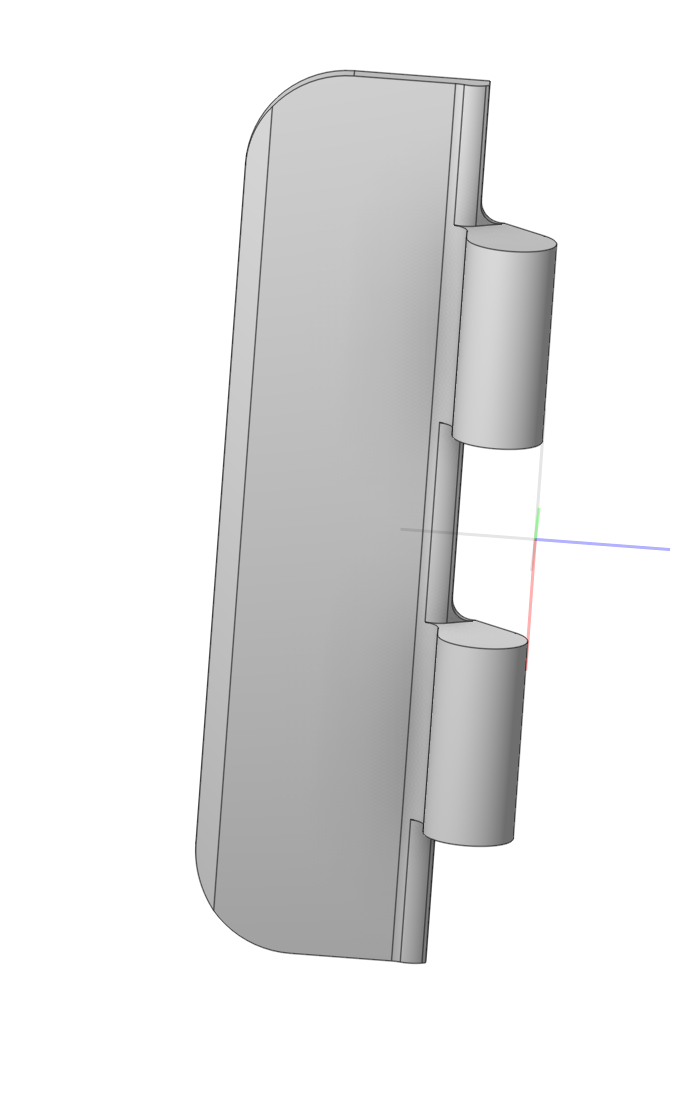

Как создать заготовку из 3D-модели детали

Область применения:

Это позволит вам быстро создать заготовку или упростить модель (удалить отверстие, карман и т. д.) для упрощения обработки. Функция работает с внешними файлами из других CAD-систем.

Процесс создания заготовки из 3D-модели детали включает следующие этапы:

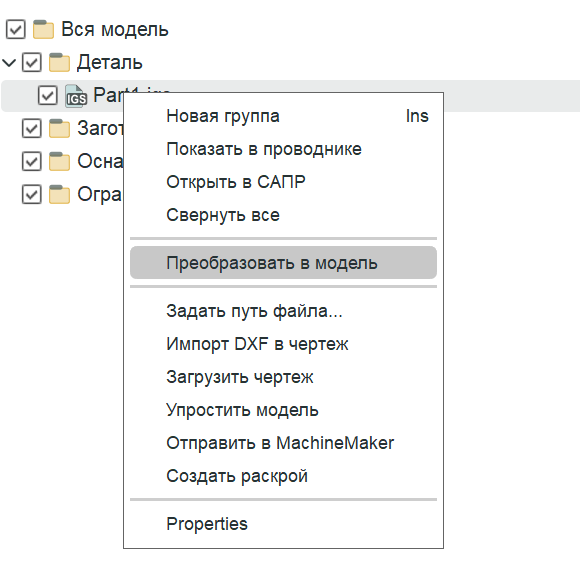

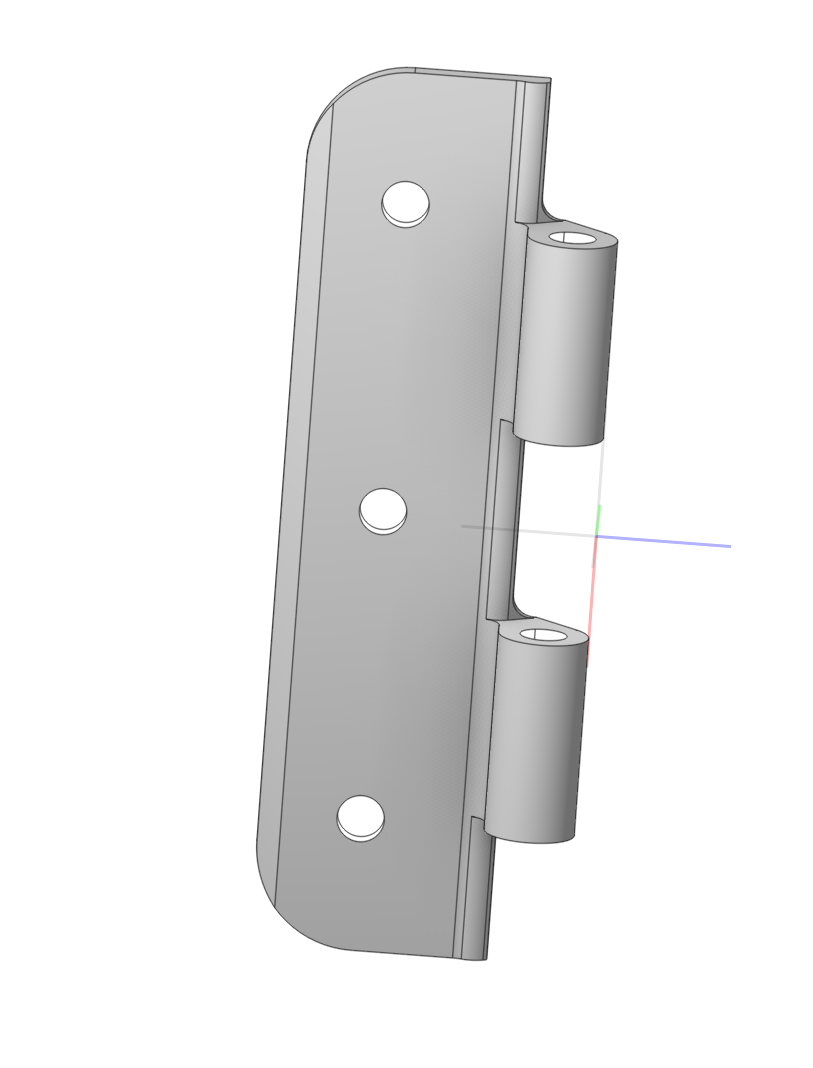

1.Конвертация 3D-модели в формат CAM-системы. Это требует щелчка правой кнопкой мыши по модели в дереве моделей и выбора опции Преобразовать в Модель.

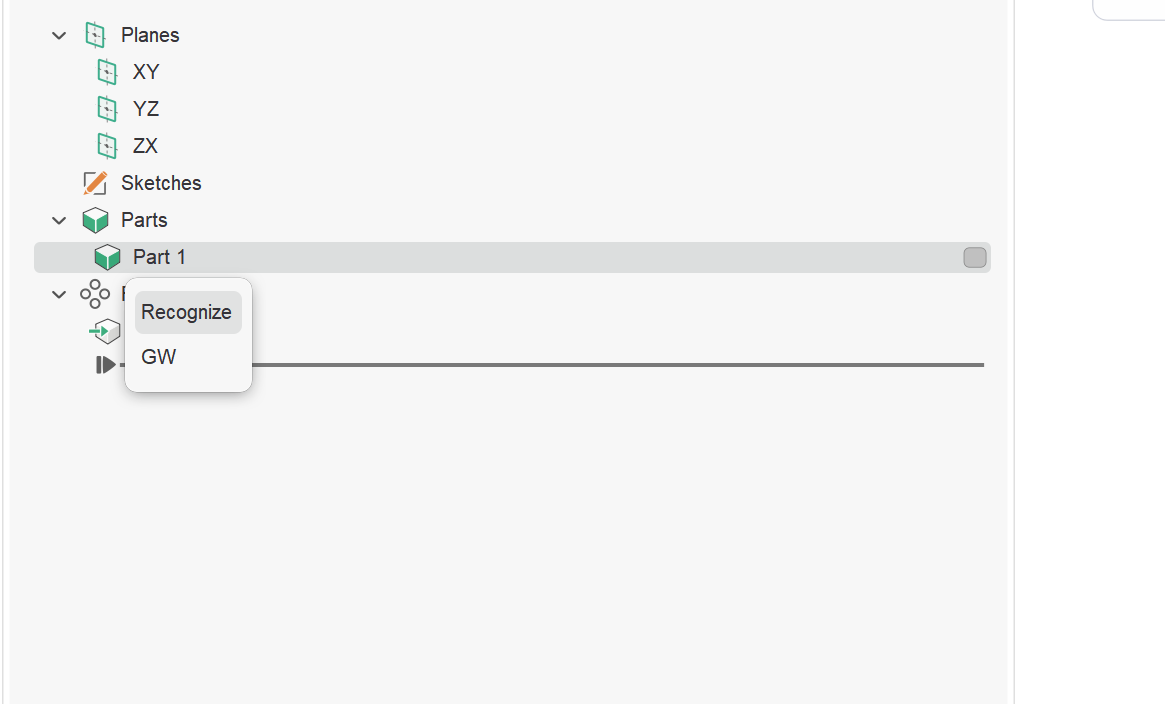

2.После того как модель откроется в режиме Модель, щелкните правой кнопкой мыши по модели в дереве построения и выберите опцию Распознать.

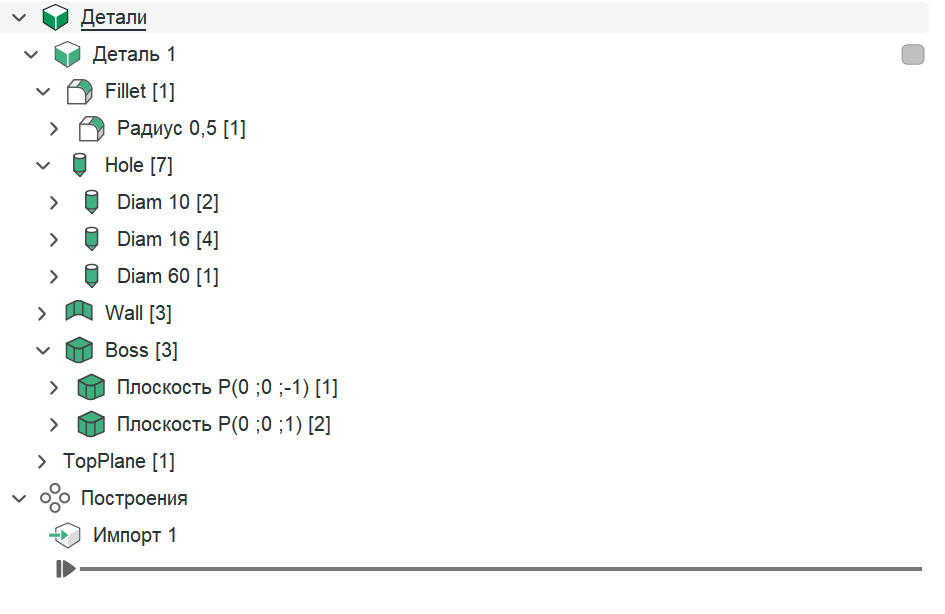

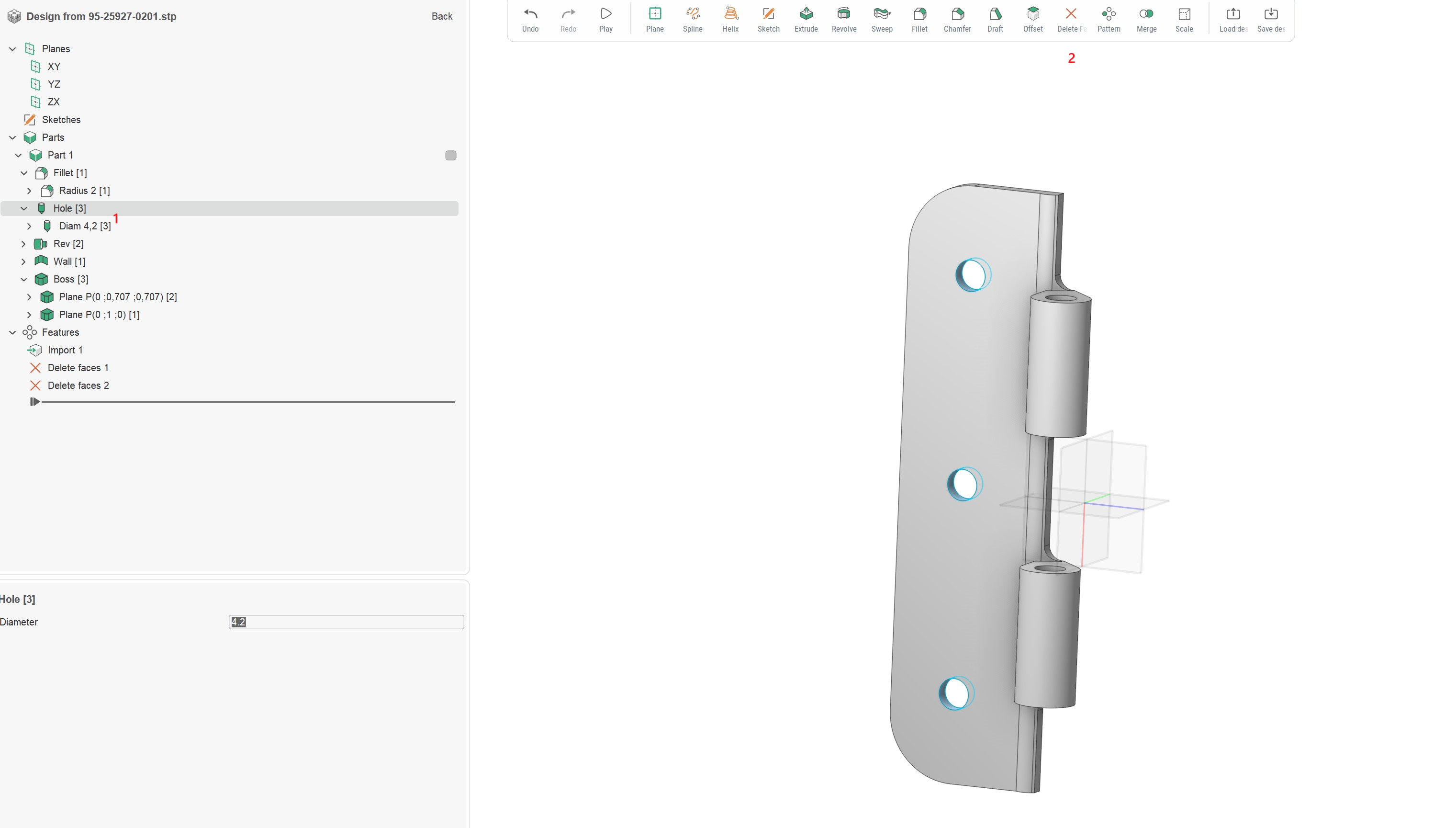

3. После этого типовые элементы, такие как отверстия, карманы и другие, будут выделены в дереве построения.

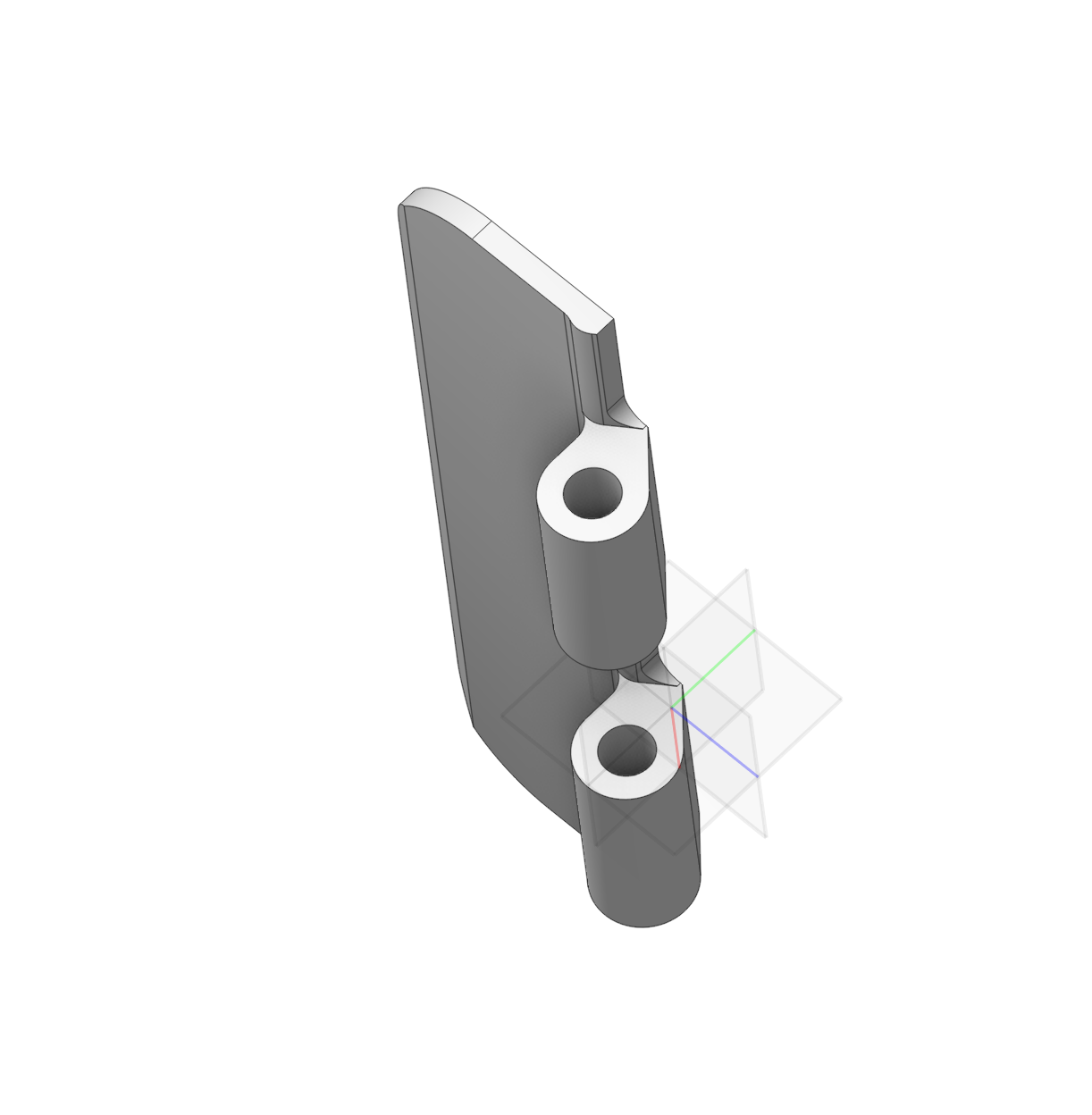

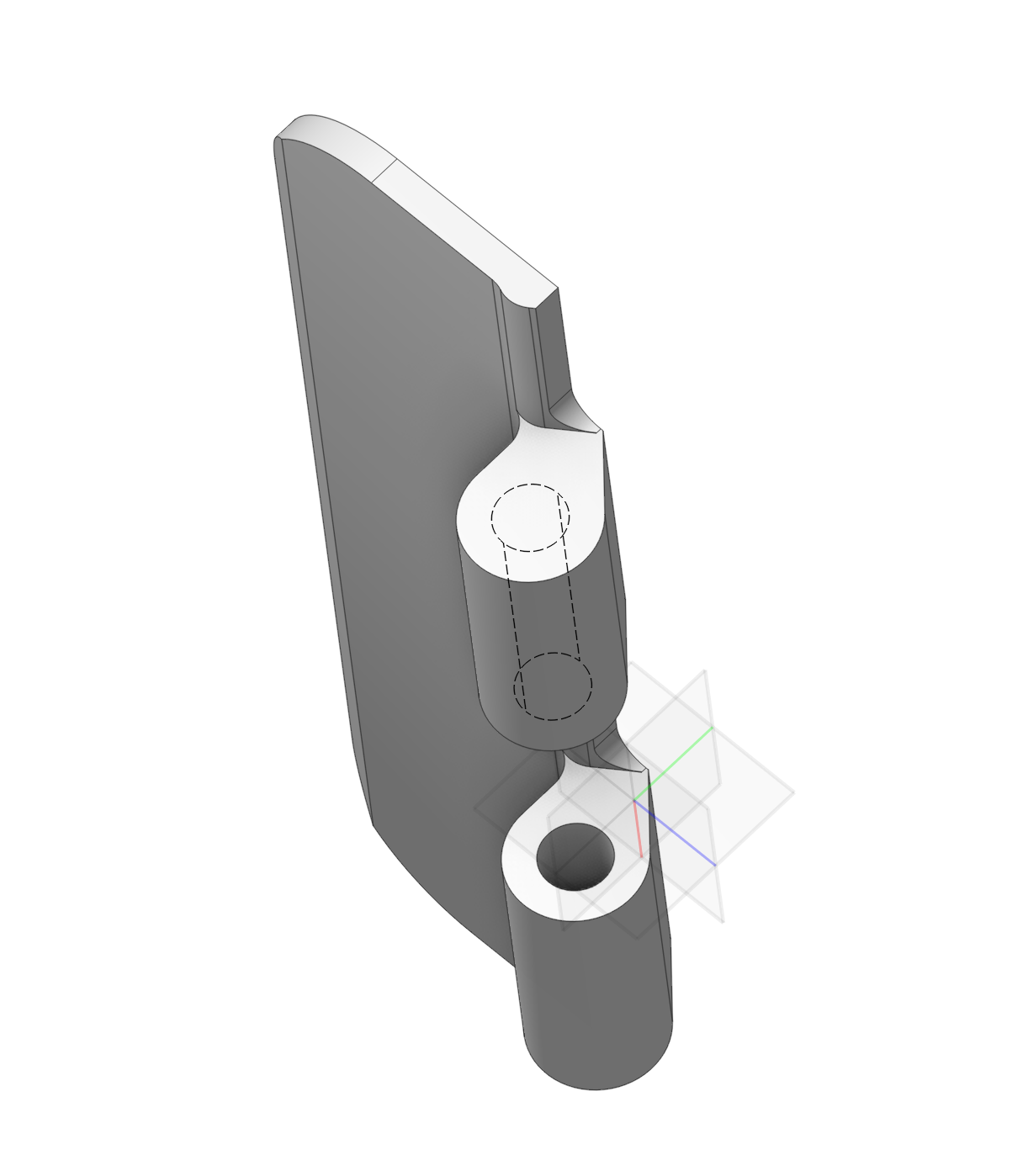

4.С помощью инструментов Удалить или Смещения вы можете создать заготовку в соответствии с вашими требованиями.

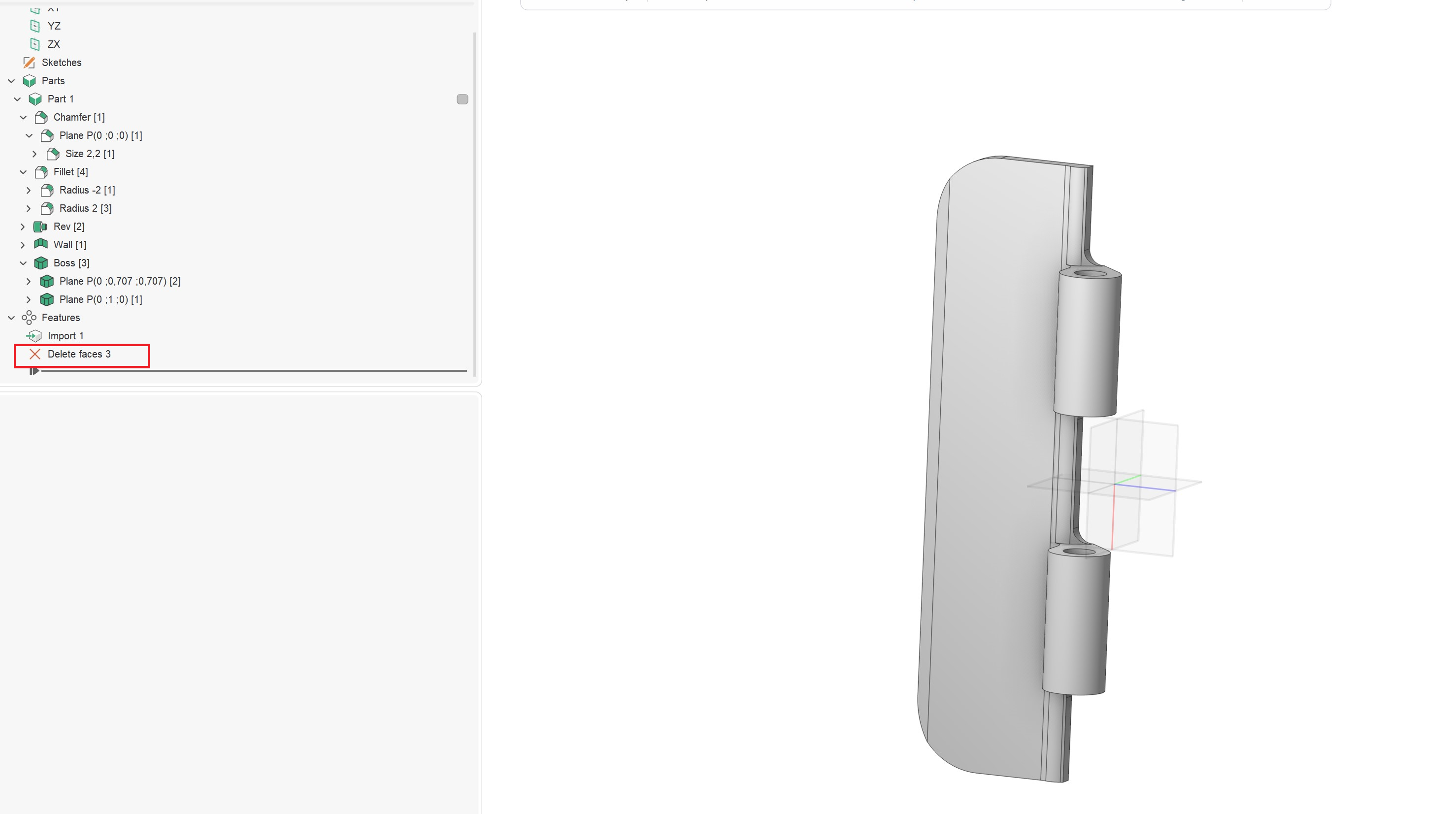

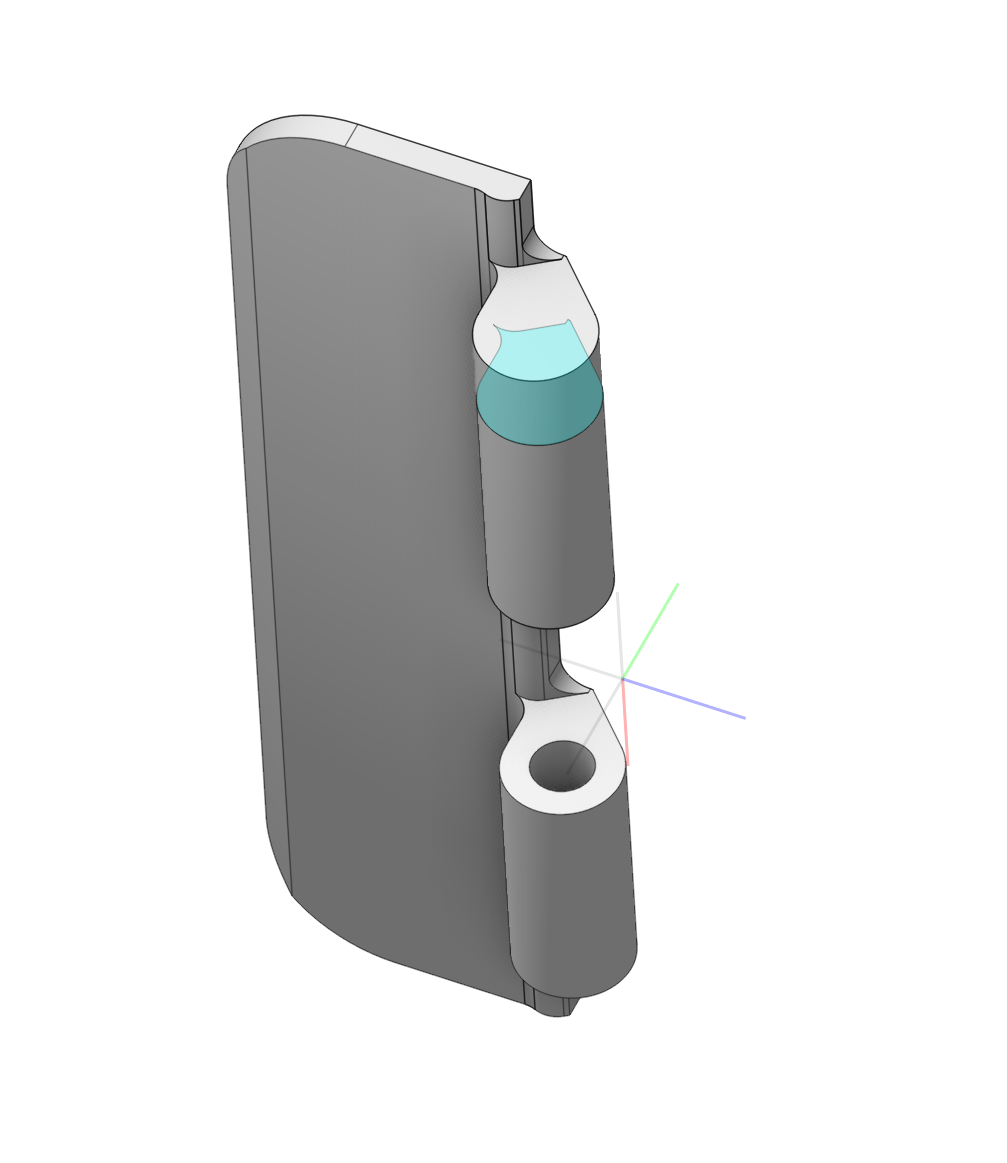

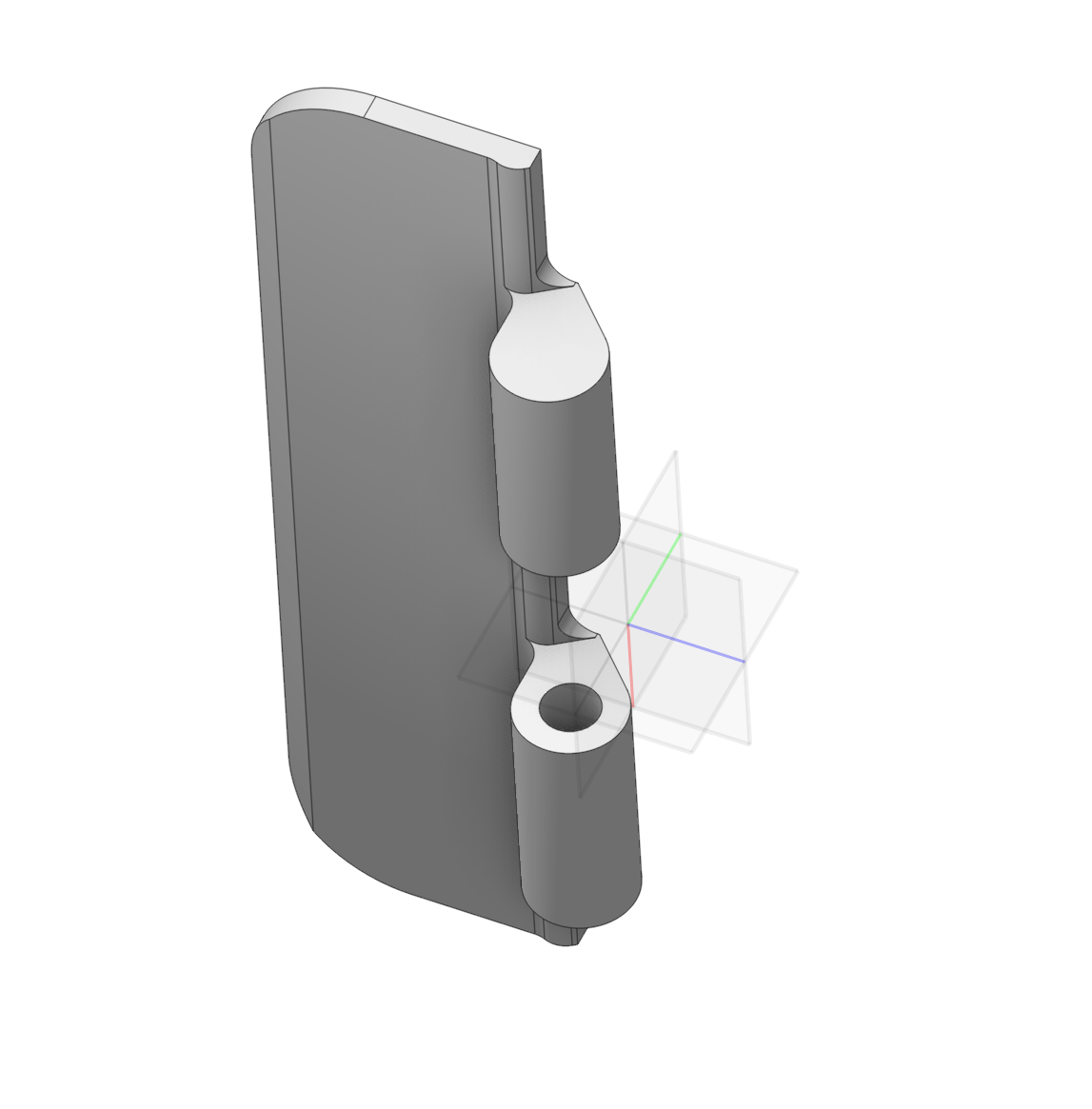

Вы также можете выбрать отдельную поверхность для её упрощения. Для этого используйте функцию Удаление поверхности.

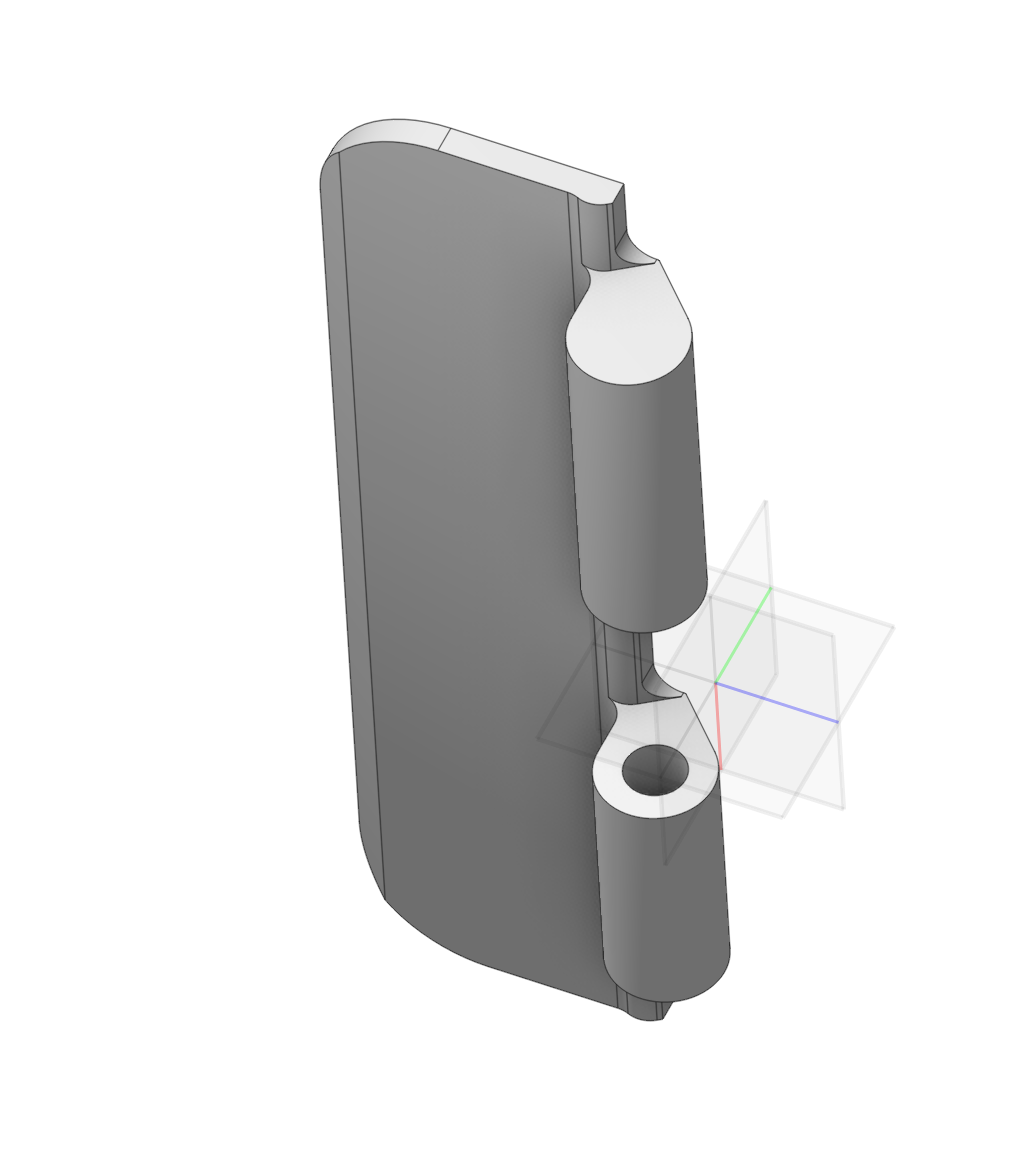

Если вам также необходимо выполнить смещение поверхности, используйте функцию Смещение.
