Комбинированная чистовая

Область применения:

Эта операция позволяет заменить устаревшие операции и устранить связанные с ними проблемы.

Преимущества:

• Поддержка построения спиралей для проходов для послойной стратегии (винтовая обработка).

• В комбинированных стратегиях пологие и крутые участки обрабатываются с помощью разных стратегий. Это обеспечивает равномерный гребешковый рельеф на поверхности и улучшает условия резания.

• Комбинированные стратегии предусматривают сглаживание/объединение зон обработки на основе параметра Расстояние сглаживания. Это помогает получить более цельную траекторию с меньшим количеством лишних проходов и переходов.

• Реализовано интеллектуальное объединение траекторий для комбинированных стратегий.

• Процесс расчёта полностью распараллелен.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Подробнее

Рабочее задание:

Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей. Подробнее

Ограничивающие поверхности.

Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Подробнее

Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее

Верхний уровень. Указание верхнего уровня по элементам модели. Подробнее

Нижний уровень. Указание нижнего уровня по элементам модели. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия.

Этот параметр позволяет пользователю создавать траекторию движения инструмента с различными стратегиями.

Нажмите здесь, чтобы развернуть..

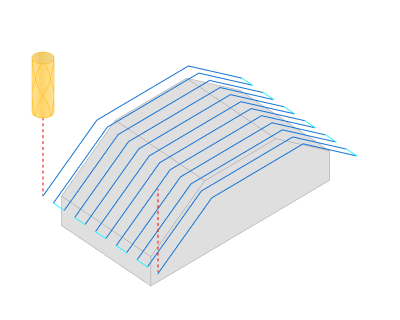

Построчная. Построчная чистовая обработка предназначена для обработки гладких участков поверхностей модели, а также участков, близких к вертикальным, чьи крутые траектории следуют вдоль траектории движения инструмента.

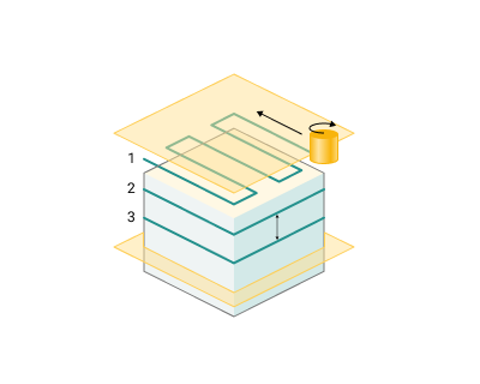

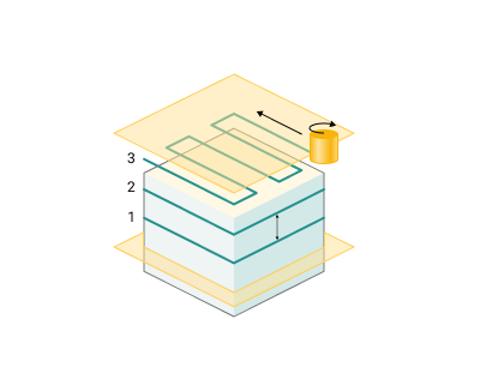

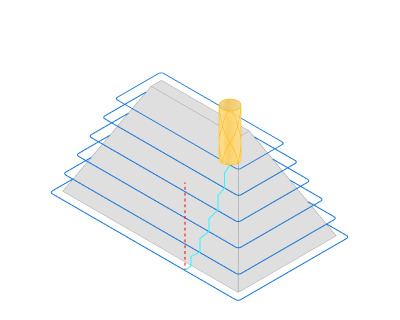

Послойная. Послойная чистовая обработка даёт хороший результат при обработке моделей или их частей, основные участки поверхностей которых расположены близко к вертикали..

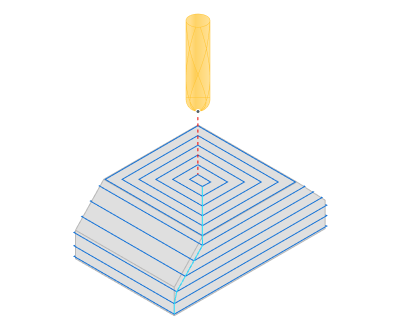

3D Смещение. Траектория инструмента по методу Гребешок начинается с кривых, лежащих на поверхностях детали, и формируется путём многократного смещения этих кривых внутрь до тех пор, пока они не сойдутся. Этот метод создаёт траекторию инструмента, аналогичную эквидистантной стратегии.

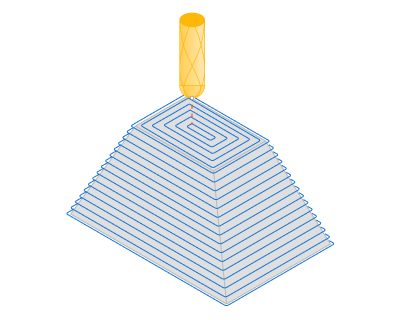

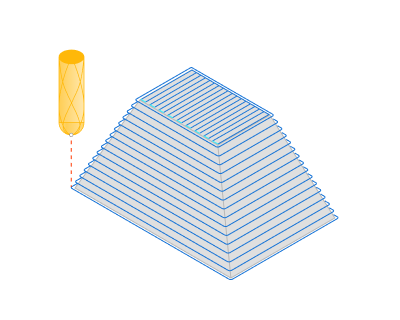

Построчная+Послойная. Построчная траектория инструмента обрабатывает только участки с углом наклона меньше угла разделения, а траектория по послойной — участки, где угол наклона поверхности больше угла разделения. По умолчанию угол разделения установлен на 45 градусов. Такая стратегия обеспечивает обработку пологих участков построчной траекторией, а крутых — траекторией послойно.

3D Смещение + Послойная. Траектория со стратегией 3D Смещение обрабатывает только участки с углом наклона меньше угла разделения, а траектория послойная — участки, где угол наклона поверхности больше угла разделения. По умолчанию угол разделения установлен на 45 градусов. Такая стратегия обеспечивает обработку пологих участков траекторией по методу 3D Смещение, а крутых — траекторией послойно.

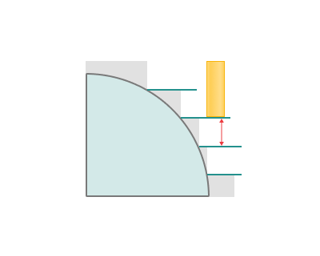

Глубина резания. Материал, удаляемый за один проход вдоль оси инструмента между верхним и нижним уровнями.

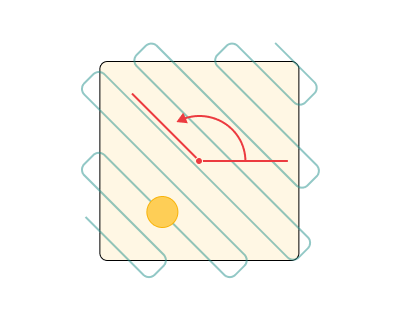

Угол. Назначает направление угла реза для операций с Параллельной стратегией.

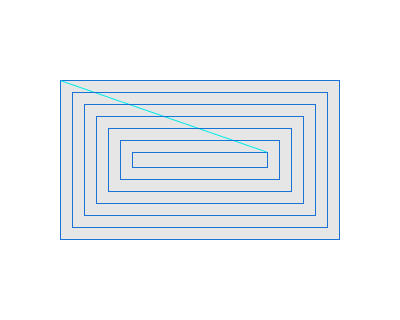

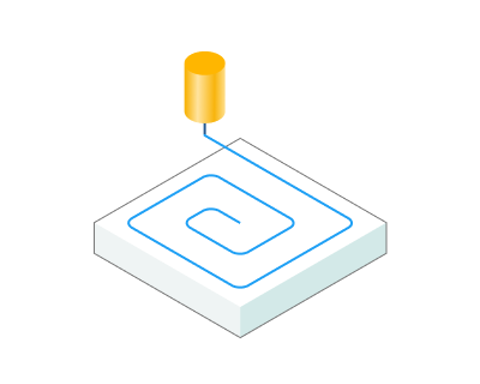

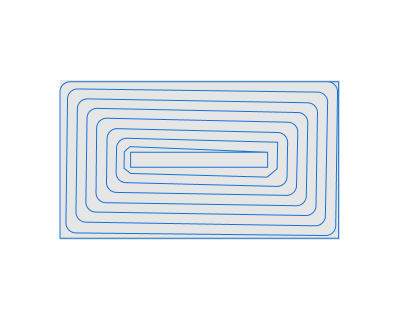

Спиральная обработка. Установка флага настраивает траекторию инструмента как непрерывную спираль, чтобы минимизировать вспомогательные перемещения (переходы).

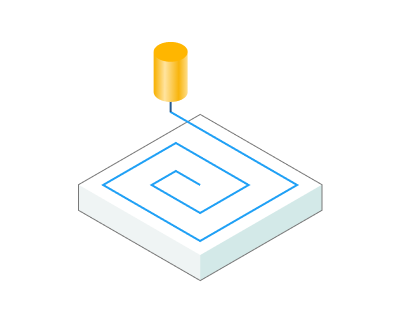

Сглаживать углы. При установке флага, острые углы в траектории сглаживаются.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновая послойная операция. Подробнее

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

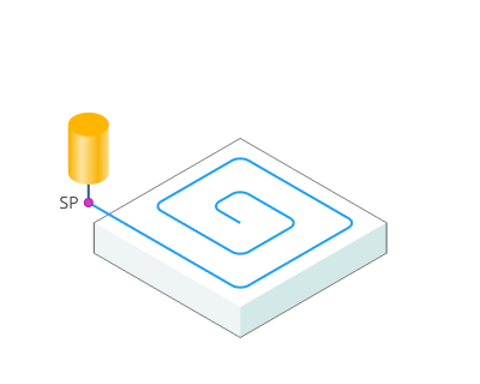

Начальная точка. Точка, определяющая начало погружения.

Порядок обработки.

Сверху вниз. Для моделей с поверхностями, близкими к вертикали, рекомендуется осуществлять обработку сверху вниз.

Снизу вверх. Для моделей с поверхностями, близкими к горизонтали, рекомендуется осуществлять обработку снизу вверх.

Рабочая зона.

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

Нажмите здесь, чтобы развернуть..

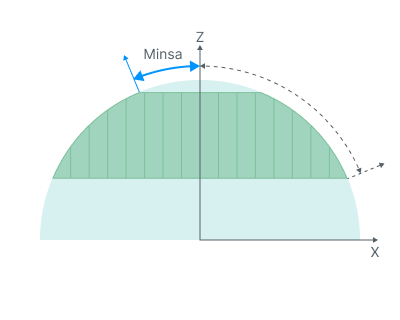

Минимальный. В системе можно производить выборочную обработку участков поверхности модели в зависимости от угла между нормалью к поверхности и вертикальной осью Z. Диапазон обработки можно определить минимальным и максимальным углами наклона.

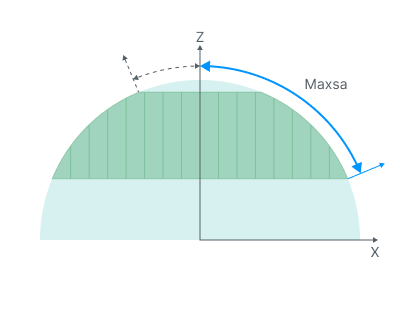

Максимальный. В системе можно производить выборочную обработку участков поверхности модели в зависимости от угла между нормалью к поверхности и вертикальной осью Z. Диапазон обработки можно определить минимальным и максимальным углами наклона.

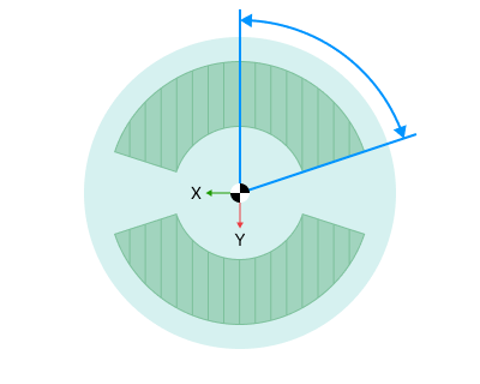

Фронтальный угол. Фронтальный угол – это угол между проекциями на горизонтальную плоскость направления движения инструмента и нормали к поверхности в точке резания. Подробнее

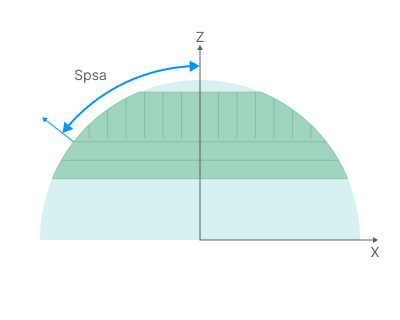

Угол разбиения. Угол между вертикальными и горизонтальными проходами.

Расстояние сглаживания. Задаёт расстояние, используемое для сглаживания и объединения соседних зон обработки в комбинированных стратегиях (Построчная + Послойная или 3D смещение + Послойная). Соседние области, расположенные в пределах указанного расстояния, объединяются в единую непрерывную зону, что устраняет короткие фрагментированные проходы и обеспечивает более плавную и равномерную траекторию.

Уровни обработки.

Определяет диапазон обработки вдоль оси инструмента. Параметры такие же, как в Черновой послойной операции. Подробнее

Сглаживание углов.

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

Эта вкладка содержит основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Эта группа параметров управляет перемещениями инструмента от позиции смены инструмента до начала врезания и обратно. Подробнее.

Переходы. Определяет правила входа и выхода, а также переходов между рабочими перемещениями. Подробнее.

Подводы. Позволяет добавить к рабочим перемещениям дополнительные подводы и отводы с заданной подачей. Подробнее.

Безопасные перемещения. Определяет тип Поверхности безопасности и расстояние от заготовки до неё. Эта поверхность используется для переходов между обрабатываемыми поверхностями или проходами инструмента; первый этап подвода или отвода выполняется к ней. Подробнее.

Расширенные настройки переходов. Эта группа параметров задаёт особенности формирования траектории главным образом для пятикоординатных операций с учётом оптимальных перемещений поворотных осей. Подробнее.

Расстояния. Расстояния, используемые в правилах переходов. Подробнее.

Подачи/Скорости:

С помощью этого диалога задаются частота вращения шпинделя, значение ускоренной подачи и подачи для различных участков траектории. Частоту вращения шпинделя можно задать в оборотах в минуту или через скорость резания. Задаваемое значение подчёркивается. Второе значение пересчитывается относительно заданного с учётом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющий преобразовать координаты рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь — это группа геометрических элементов, определяющая область проверки на зарезы. Подробнее

Заготовка:

Модель заготовки операции определяет материал, который необходимо обработать. Подробнее

Приспособления:

В качестве приспособлений обычно задаются средства закрепления, такие как патроны, захваты, зажимы, а также области ограничений другого типа. Подробнее
