Стратегии выборки

Стратегии выборки предназначены для эффективного удаления материала заготовки из открытых и закрытых карманов.

Эти стратегии доступны в следующих операциях:

• Черновая послойная
• Выборка
• Выборка 2.5D
• Обработка горизонтальных участков

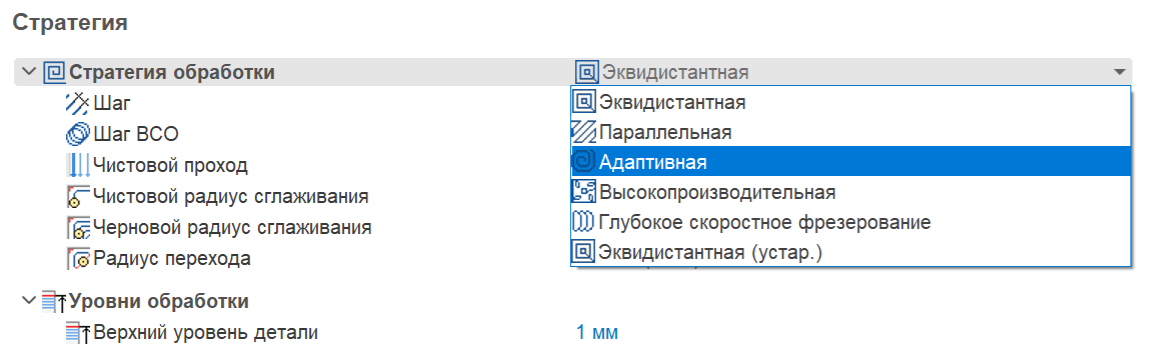

Имеется 6 стратегий выборки. Некоторые из них опциональные и требуют дополнительного лицензирования. Такое большое количество стратегий есть результат длительной разработки разными программистами. Каждая стратегия имеет свои собственные достоинства и недостатки, поэтому ни одна из них не может быть удалена из системы.

Стратегия
Эквидистантная устаревшая	Достоинства • Быстрый расчет • Понятная траектория	Недостатки • Возможно формирование недоработанных островков если шаг обработки превышает 50% • Неравномерная нагрузка на инструмент и толщина стружки • Много движений по оси Z на/от безопасной плоскости
Эквидистантная	Достоинства • Есть возможность указать безопасное расстояние • Большинство переходов выполняются без подъема на безопасную плоскость • Возможны скругления на переходах	Недостатки • Возможно формирование недоработанных островков если шаг обработки превышает 50% • Неравномерная нагрузка на инструмент и толщина стружки
Высокопроизводительная	Достоинства • Все достоинства эквидистантной стратегии • Добавляются специальные дуги для исключения необработанных островков	Недостатки • Неравномерная нагрузка на инструмент и толщина стружки • Специальные дуги могут быть слишком маленького радиуса, что приводит к снижению подачи.
Глубокое скоростное фрезерование	Достоинства • Все достоинства высокопроизводительной стратегии • Равномерная нагрузка на инструмент	Недостатки • Более длинная траектория по сравнению с высокопроизводительной стратегией при прочих равных параметрах. • Возможны холостые ходы • Нестабильный расчет. Иногда нагрузка на инструмент превышает заданную. Поэтому требуется внимательный анализ траектории.
Адаптивная	Достоинства • Равномерная нагрузка на инструмент • Очень хорошая траектория на открытых карманах	Недостатки • На больших закрытых карманах траектория может быть менее оптимальна чем траектория Глубокого скоростного фрезерования
Параллельная	Достоинства • Быстрый расчет • Простая и понятная траектория	Недостатки • Много движений по оси Z на сложных карманах

Особенности адаптивной стратегии выборки

Высокопроизводительная стратегия используется для удаления материала на высокой подаче с использованием максимально возможной для инструмента глубины фрезерования при небольшом шаге выборки (5%-30%). Такие параметры достигаются благодаря тому, что в стратегии гарантируется не превышение заданной ширины реза.

Материал удаляется "по спирали". В траектории отсутствуют острые углы. Гладкость траектории контролируется отдельными параметрами для радиусов скругления на черновых ходах, чистовом проходе и переходах. Холостые перемещения по возможности осуществляются в рабочей плоскости с небольшим дополнительным зазором, что способствует охлаждению инструмента. Врезания в заготовку производятся с использованием щадящей для инструмента техники вкатывания (англ. Roll-In Technique). Возможно выполнять как только попутную обработку, так и смешанную (попутно-встречную). При этом можно отдельно задать шаг выборки и подачу для встречного фрезерования.

Как выбрать стратегию выборки

1. Наилучшая стратегия Адаптивная. Эта стратегия не установлена по умолчанию только потому, что требует дополнительного лицензирования. Мы настоятельно рекомендуем приобретать ее. Все остальные варианты имеет смысл проверять, если эта стратегия недоступна или дает неудовлетворительный результат.
2. Если использование адаптивной стратегии невозможно и требуется равномерная нагрузка на инструмент, то следует попробовать Глубокое скоростное фрезерование.
3. Если равномерная нагрузка на инструмент не требуется, а шаг обработки более 50% от диаметра инструмента, то следует попробовать Высокопроизводительную стратегию.
4. Если равномерная нагрузка на инструмент не требуется, а шаг обработки менее 50% от диаметра инструмента, то следует попробовать Эквидистантную стратегию.
5. Используйте Параллельную стратегию по вашему усмотрению.
6. Эквидистантная (устаревшая) используется если остальные способы дали неудовлетворительный результат.

Особенности генерации траектории

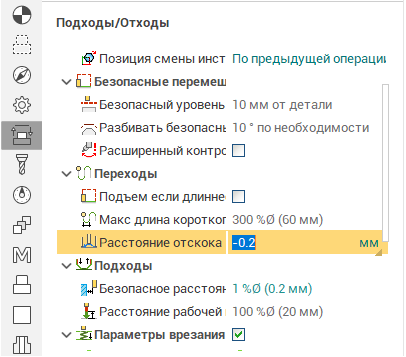

Параметр "расстояние отскока"

Инструмент немного приподнимается над уже обработанной плоскостью, когда движется к началу следующей дуги.

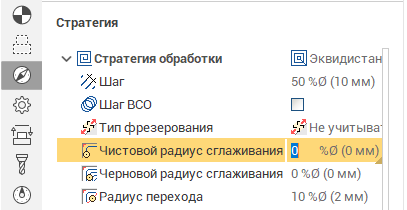

Скругления острых углов траектории в режиме зигзаг.

Величина 'Черновой / Чистовой радиус сглаживания' используется для скругления переходов.

Переходы без подъема на безопасную плоскость.

В попутном и встречном режимах инструмент по кратчайшему пути перемещается к следующей строчке без подъема на безопасную плоскость. Если переход выполняется над обработанной поверхностью, то инструмент приподнимается на расстояние отскока. Также используется радиус холостых ходов для скругления острых углов.

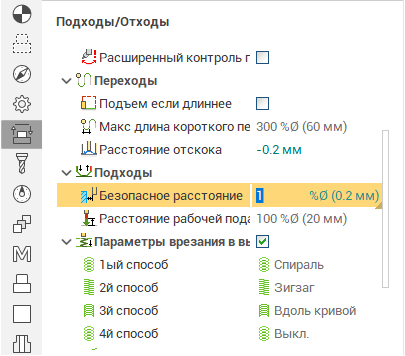

Безопасное расстояние

Безопасное расстояние применяется при подъемах и опускании инструмента. Вертикальное перемещение выполняется на этом расстоянии от заготовки. Таким образом нет необходимости задавать подходы и отходы, чтобы избежать столкновения с заготовкой на ускоренной подаче.

Если Вы используете для опускания фрезы предварительно просверленное отверстие, то его диаметр должен быть больше диаметра фрезы на удвоенную величину безопасного расстояния. В противном случае это отверстие не будет обнаружено.

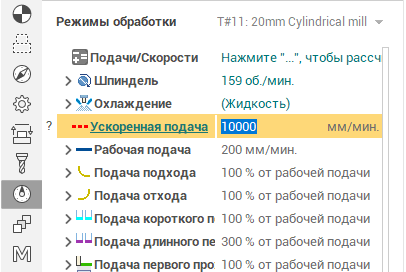

Переходы на ускоренной подаче

Для переходов может использоваться как подача перехода, так и подача возврата. Если длина холостого перемещения меньше чем параметр "Короткий переход", то оно выполняется на подаче перехода, иначе на подаче возврата. По умолчанию, подача возврата устанавливается как 300% от рабочей подачи, то есть она не предназначена для резания. Если в процессе моделирования будет обнаружено резание на подаче возврата, то такой ход будет помечен как ошибочный.
