Операция обработка горизонтальных участков
Область применения:

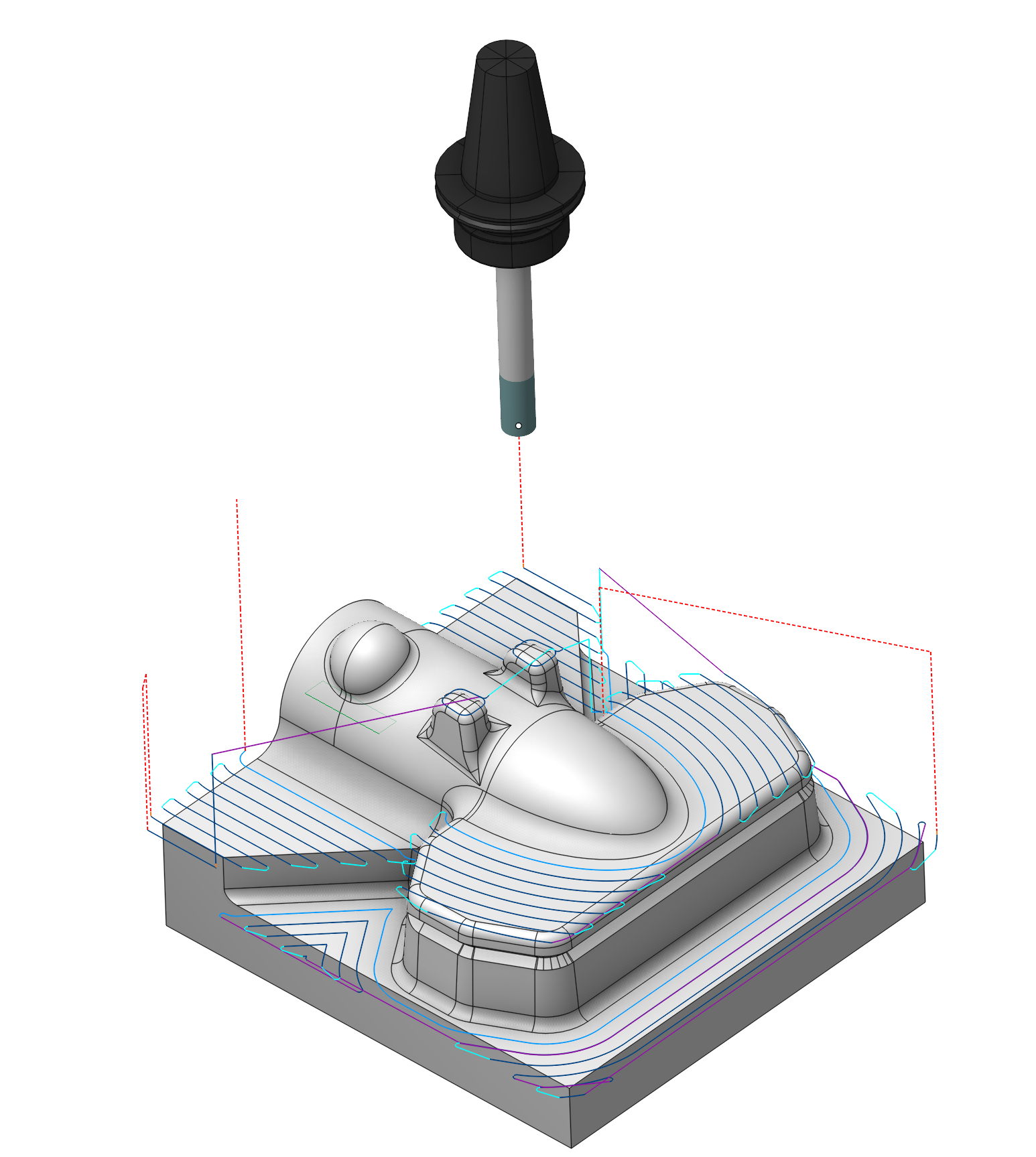

Операцию целесообразно выполнять для обработки модели с горизонтальными лысками. Обработка состоит из серии горизонтальных проходов инструмента на разных уровнях.
Наладка:
Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше
Рабочее задание:
Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей. Узнать больше
Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Узнать больше
Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Узнать больше
Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Узнать больше
Верхний уровень. Указание верхнего уровня по элементам модели. Узнать больше
Нижний уровень. Указание нижнего уровня по элементам модели. Узнать больше
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Стратегия обработки:
Этот параметр позволяет пользователю добиться того, чтобы траектория инструмента выглядела параллельной, равноудаленной или другой при выполнении операций обработки карманов. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше .
Уровни обработки:
Определяет диапазон обработки по оси инструмента. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше .
Подчистка на чистовой подаче
Выводит траекторию для Учет горизонтальных плоскостей на чистовой подаче. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше .
Тип фрезерования:
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше.
Многослойная обработка
Шаг вдоль оси инструмента. Шаг в глубину резания.
Высота врезания.

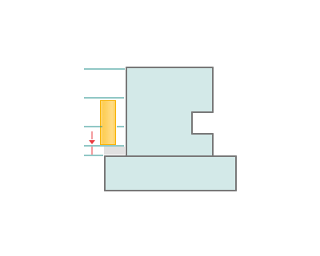

С предыдущего уровня. Обработка осуществляется с нижнего плоского уровня и до верхнего уровня заготовки с шагом Шаг вдоль оси инструмента.

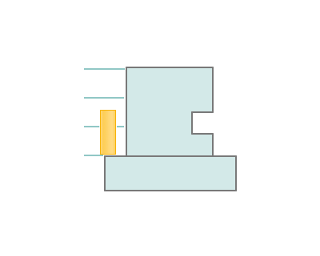

С уровня. Обработка. Обработка осуществляется только по плоским уровням.
мм. Обработка осуществляется от плоского уровня до значения указанного в Высота врезания с шагом Шаг вдоль оси инструмента.
Чистовой проход по Z. Функция добавляет дополнительный проход перед нижним уровнем на расстоянии, указанном в параметре.
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке а также для расширения или обрезки траектории . Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
