Зоны ограничений

images/download/attachments/147758795/image2025-4-15_16-12-20.png images/download/attachments/147758795/image2025-4-15_16-14-15.png

Область применения:

В дополнение к рабочим зонам в CAM системе присутствует возможность указывать в рабочем задании фрезерных операций и зоны ограничений. В отличие от зоны обработки зона ограничений – всегда замкнутая кривая. Она ограничивает геометрию, которую не следует обрабатывать в данной конкретной операции. В качестве элементов зон ограничений допустимо указывать кривые, вертикальные поверхности и ребра детали, и их цепочки.

Использование зоны ограничений

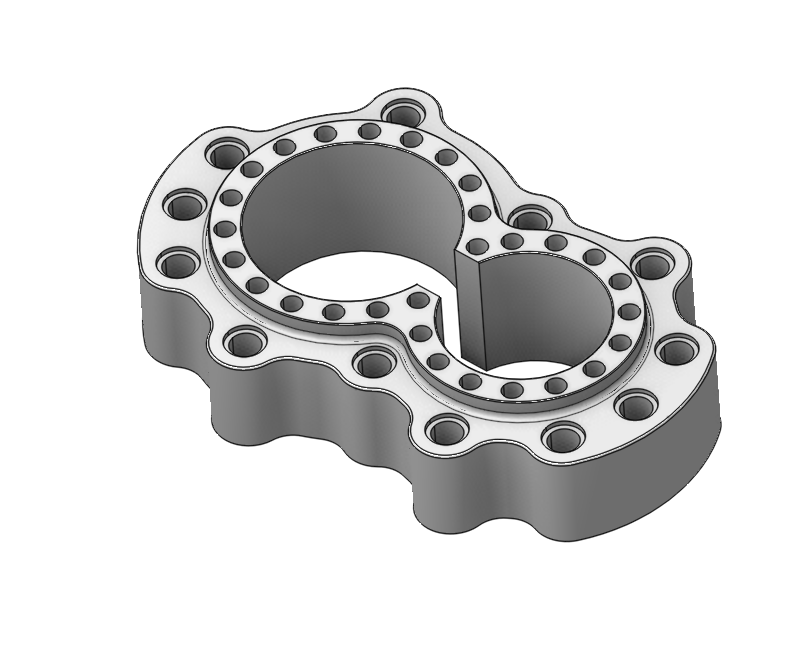

Рассмотрим конкретный пример. Допустим, нам необходимо выбрать материал только снаружи детали, оставив необработанной внутреннюю область (см. рисунок ниже).

images/download/attachments/147758795/image2025-4-15_16-12-202.png

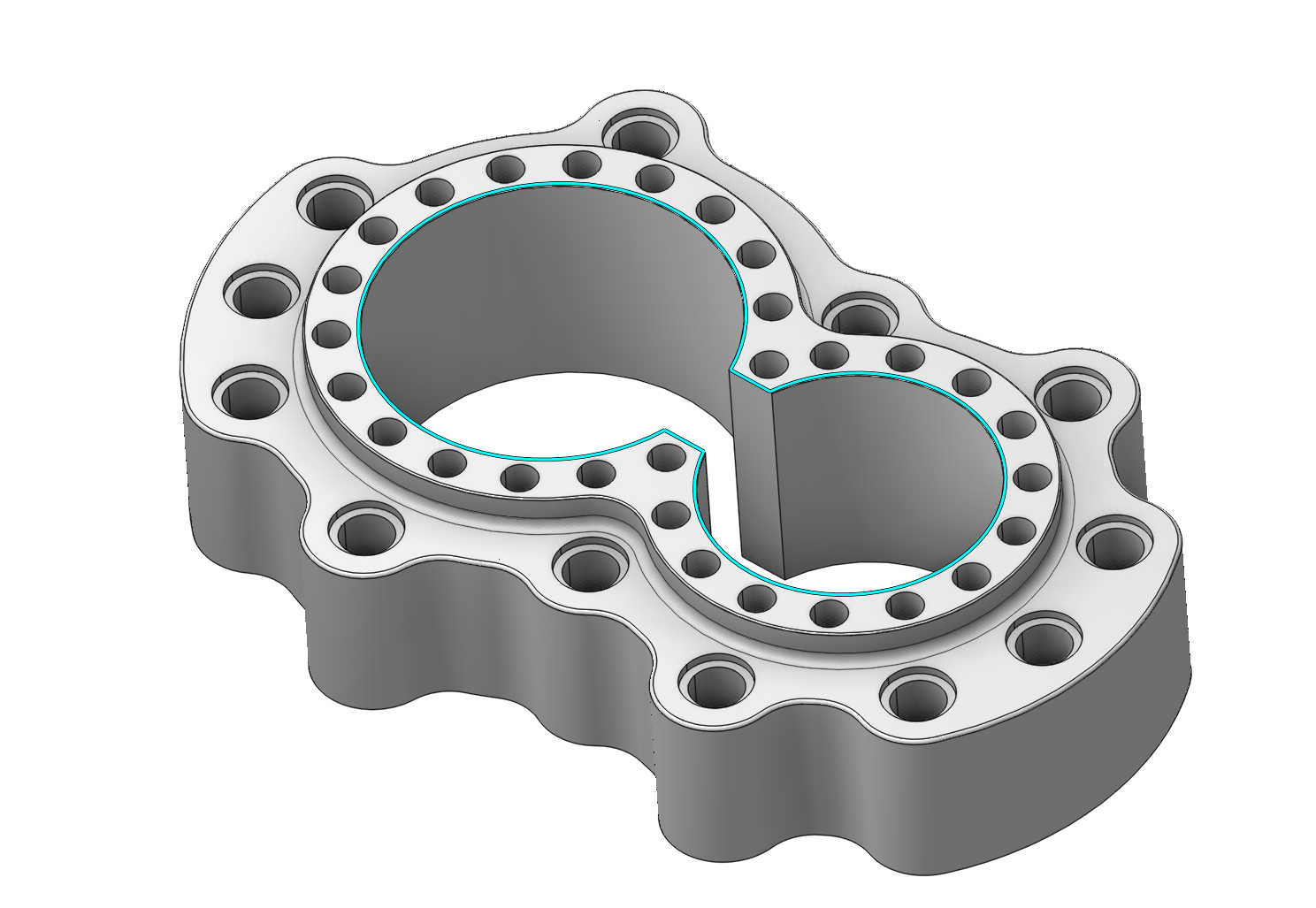

В графическом окне выберем ребра, ограничивающие окно в детали:

images/download/attachments/147758795/image2025-4-15_16-13-22.png

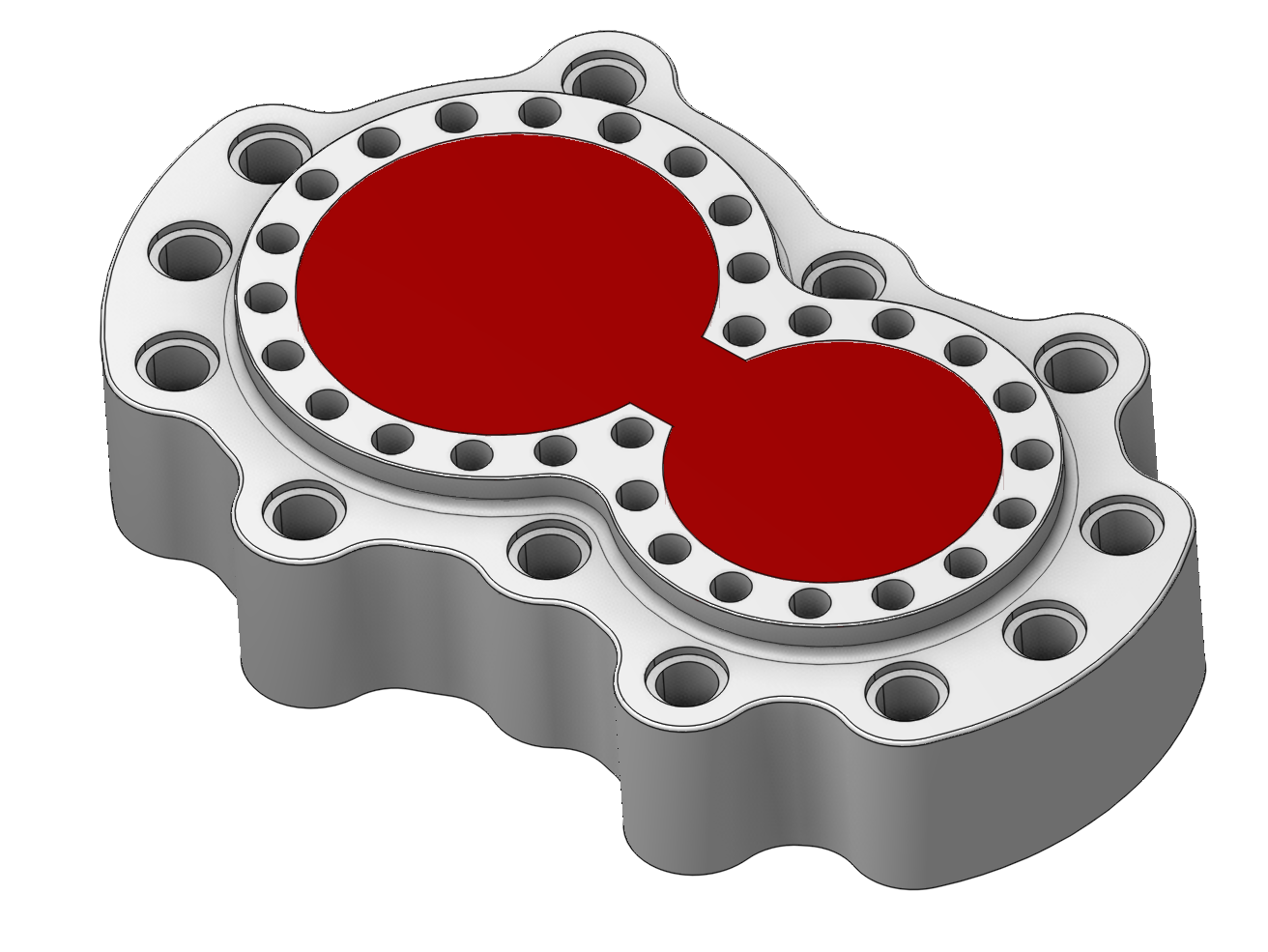

Затем нажимаем кнопку <Зона ограничений> на панели рабочего задания. В результате в рабочее задание будет добавлена следующая зона ограничений:

images/download/attachments/147758795/image2025-4-15_16-14-152.png

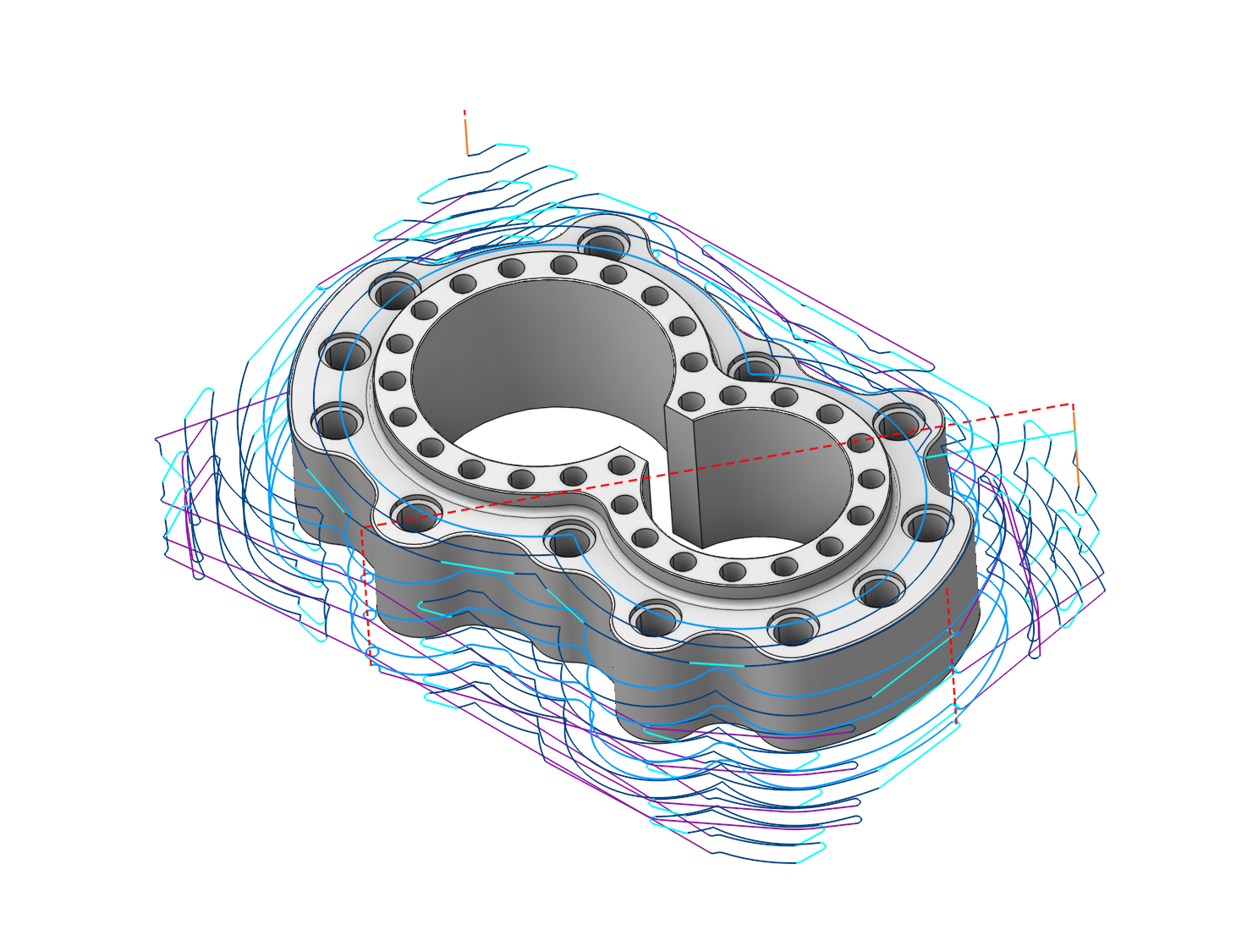

Рассчитаем траекторию. Как видно на рисунке ниже, окно в центре детали осталось не обработанным:

images/download/attachments/147758795/image2025-4-15_16-15-17.png
