Оснастка

images/download/attachments/147759445/image2025-3-26_11-20-25.png

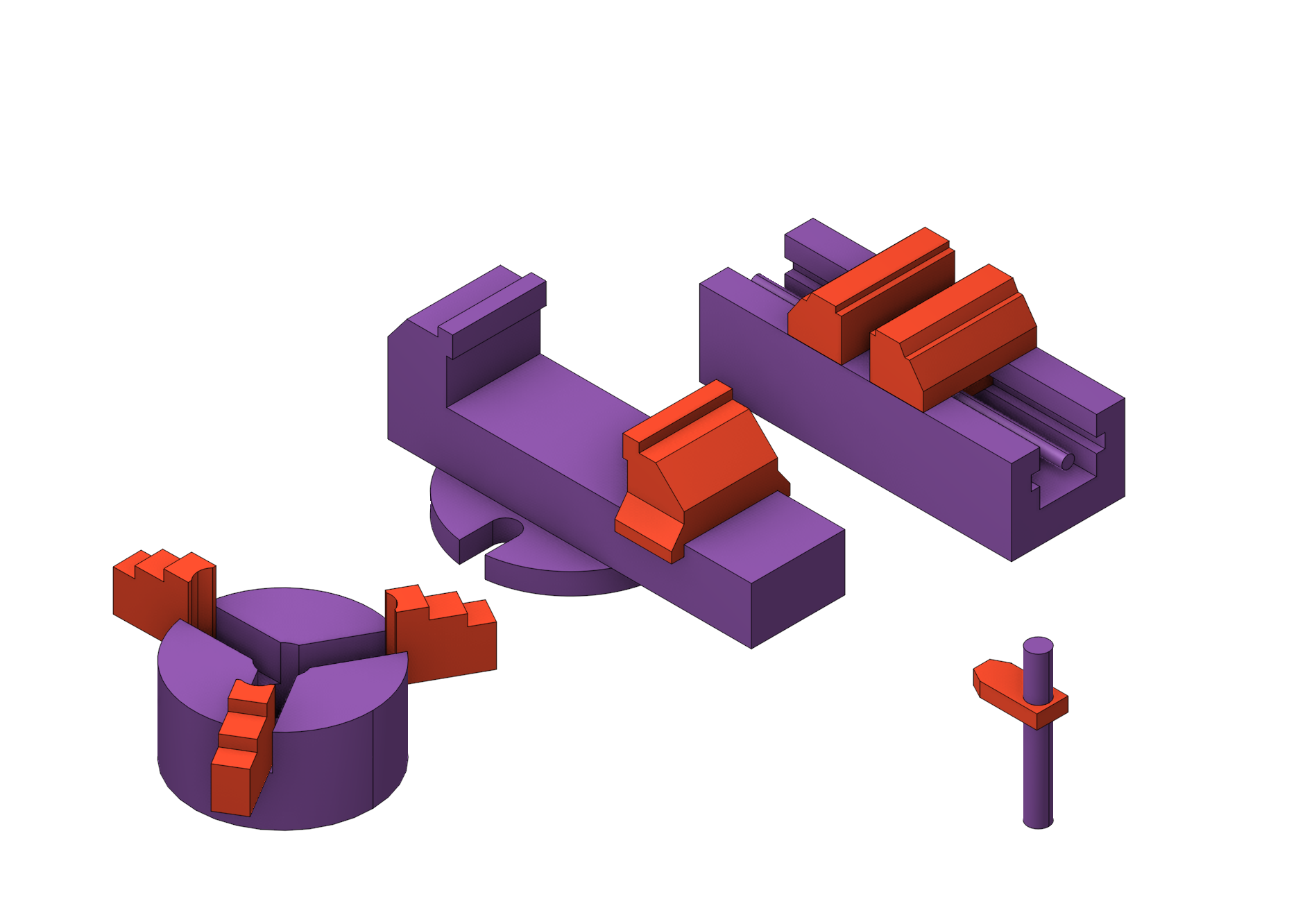

Область применения:

В качестве Оснастки обычно указываются такие приспособления, как патроны, захваты, зажимы и другие ограничительные области любого характера. При расчёте траектории движения инструмента элементы оснастки используются как модели, с которыми инструмент не должен сталкиваться в процессе обработки детали. Оснастка может быть создана из твердых тел, поверхностей и элементов, сформированных на основе кривых.

Алгоритм работает следующим образом: когда рабочий проход пересекает оснастку, этот участок удаляется с расширением до безопасной плоскости. Данный алгоритм работает только с рабочими проходами.

Разница между Ограничением ( Узнать больше ) и Оснасткой заключается в том, что Оснастка предназначена для использования на протяжении всего Установа ( Узнать больше ) .

Оснастку можно задать несколькими способами:

  1. С помощью инструментов, помогающих определить деталь, заготовку и ограничение. (Узнать больше)

  2. Создавая новую оснастку

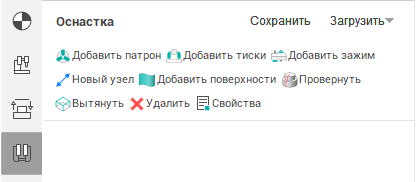

Для создания оснастки необходимо выбрать существующий шаблон или создать собственную версию оснастки с помощью кнопки «Новый узел».

images/download/attachments/147759445/image2022-5-17_10-55-8.png

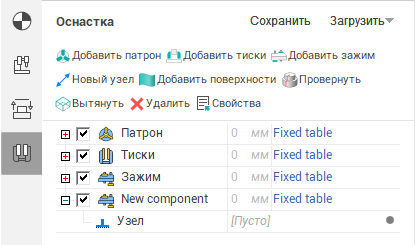

Вновь созданный шаблон и узлы можно увидеть в дереве оборудования.

images/download/attachments/147759445/image2022-5-17_10-55-52.png

Геометрия

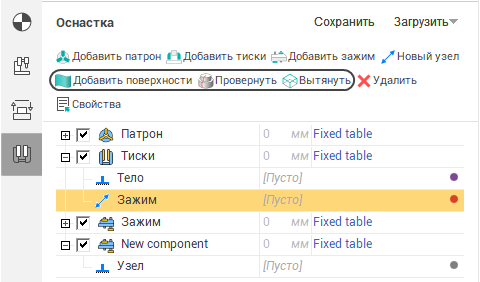

Чтобы добавить геометрию, нужно выбрать узел оснастки и нажать одну из кнопок создания геометрии.

images/download/attachments/147759445/image2022-5-17_10-59-45.png

Настройка параметров узла

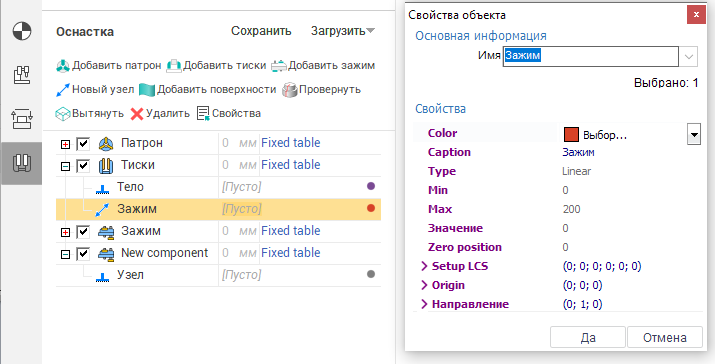

Настройка параметров узла выполняется в окне свойств, которое можно открыть, дважды щелкнув по узлу дерева или нажав кнопку свойств на главной панели страницы.

images/download/attachments/147759445/image2022-5-17_11-1-15.png

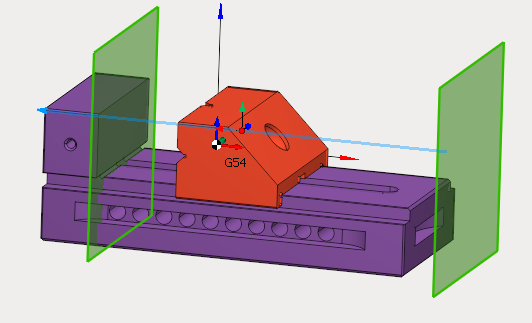

Основные параметры узла, такие как максимальное (минимальное) положение, направление движения и ось вращения, так же можно указать с помощью визуальных объектов.

images/download/attachments/147759445/image2021-4-29_14-24-36.png

Настройка компонента

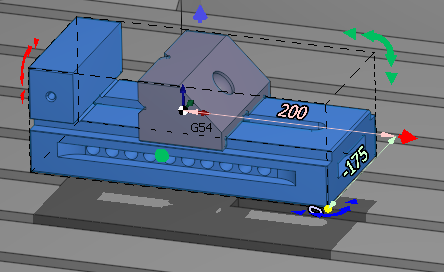

Настройка положения компонента производиться с помощью визуального объекта.

images/download/attachments/147759445/image2021-4-29_14-45-10.png

Его можно вызвать двойным щелчком по узлу или одним щелчком в режиме редактирования компонента.images/download/thumbnails/147759445/image2021-4-29_14-47-33.png .

При правом щелчке кнопки мыши на визуальном объекте вызывается панельimages/download/thumbnails/147759445/image2021-4-29_14-53-34.png , которая позволяет копировать и удалять компоненты.

Привязка системы координат

Если созданная оснастка определена в узле станка, то оно привязано к определенному установу и перемещается со станком.

images/download/attachments/147759445/image2021-5-24_17-21-43.png

Если она находится в узле операции, то оно привязано к текущему установу и может перемещаться как со станком, так и с деталью.

images/download/attachments/147759445/image2021-5-24_17-19-35.png

Сохранение и загрузка

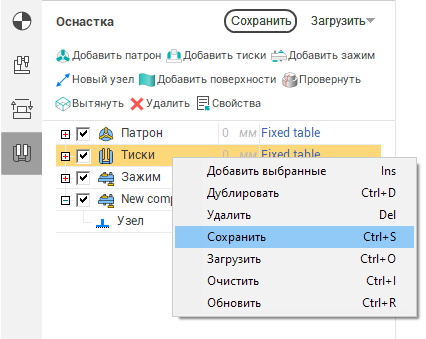

Оснастку можно сохранить, щелкнув правой кнопкой мыши в дереве компонентов или нажав кнопку «Сохранить».

images/download/attachments/147759445/image2022-5-17_11-4-56.png

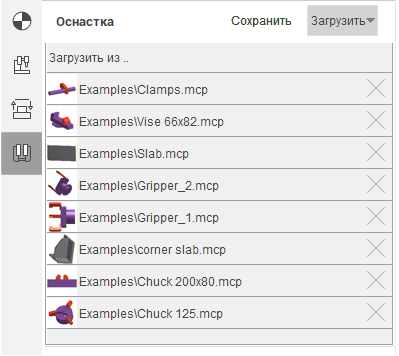

Оснастку можно загрузить, щелкнув правой кнопкой мыши в дереве компонентов или в раскрывающейся панели кнопки «Загрузить из..».

images/download/attachments/147759445/image2022-5-17_11-5-40.png
