Обработка торцев
Область применения:
Операция обработки торца удаляет материал заготовки на заданной горизонтальной плоскости с помощью одной из следующих стретегий.:
Один проход,
Параллельная,
Зигзаг,
Оптимизированный зигзаг,
Спираль.
Геометрия детали игнорируется, только форма заготовки учитывается в процессе расчета операции. Деталь не контролируется на подрезы.
Материал может быть удален за несколько проходов. При этом нижний уровень обработки по умолчанию определяется по самой верхней точке детали, а верхний уровень - по самой верхней точке заготовки. Количество проходов рассчитывается автоматически в зависимости от расстояния между верхним и нижним уровнями обработки, величины чистового и глубины черновых проходов. Также возможно задать количество проходов вручную. В этом случае шаг обработки будет пересчитан.
Стратегия:
Эта группа позволяет пользователю изменять основные параметры стратегии параллельных проходов.
Типы фрезерования:

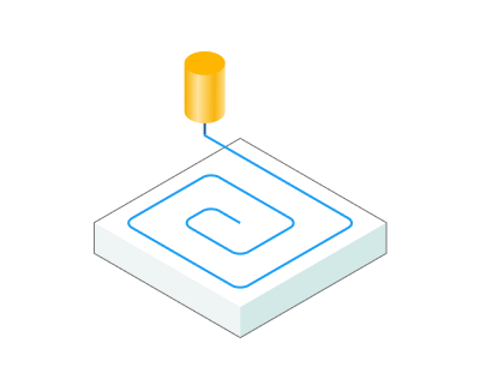

Спиральная стратегия. Инструмент врезается в материал по методу "вкатывания" (eng. roll-in technique), затем движется вдоль границы еще неудаленного материала, удаляя его подобно круглой газонокосилке. При этом обеспечивается постоянство нагрузки на инструмент, а максимальная допустимая ширина реза и угол врезания инструмента (eng. Tool Engagement Angle) нигде не превышаются. Стратегия отлично подходит для черновой обработки, когда необходимо удалить большой объем материала за минимальное время.

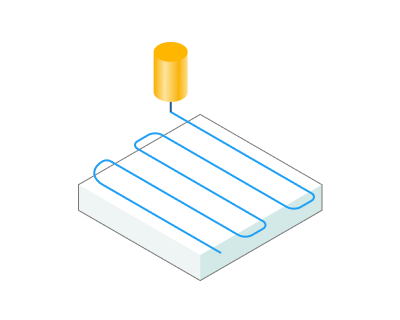

Оптимизированный зигзаг. Инструмент движется по зигзагу. При этом, переходы между прямыми и обратными ходами выполняются внутри заготовки на рабочей подаче для уменьшения времени обработки. Стратегия может быть использована для черновой и получистовой обработки торца.

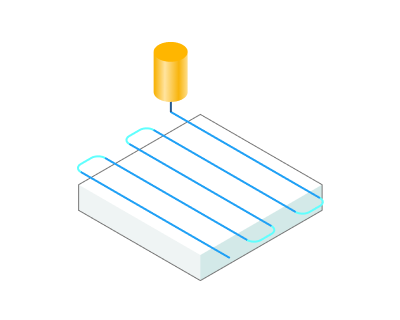

Зигзаг. Инструмент движется по зигзагу. Рабочие ходы начинаются и заканчиваются за пределами заготовки. Переходы между прямыми и обратными ходами также выполняются вне заготовки. Для переходов может быть использована отдельная подача. Данная стратегия - оптимальный выбор для финишной обработки торца

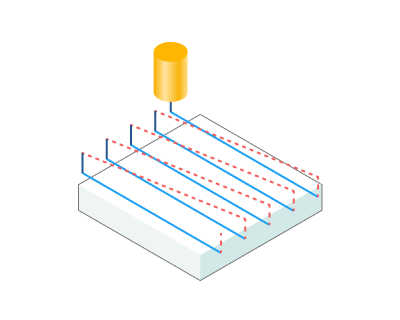

Параллельная в одну сторону. Инструмент все время движется в одном направлении в зависимости от типа фрезерования (попутное/встречное). Рабочий ход начинается и заканчивается за пределами заготовки. Переходы осуществляются на безопасной плоскости. При использовании данной стратегии достигается наилучшее качество поверхности.

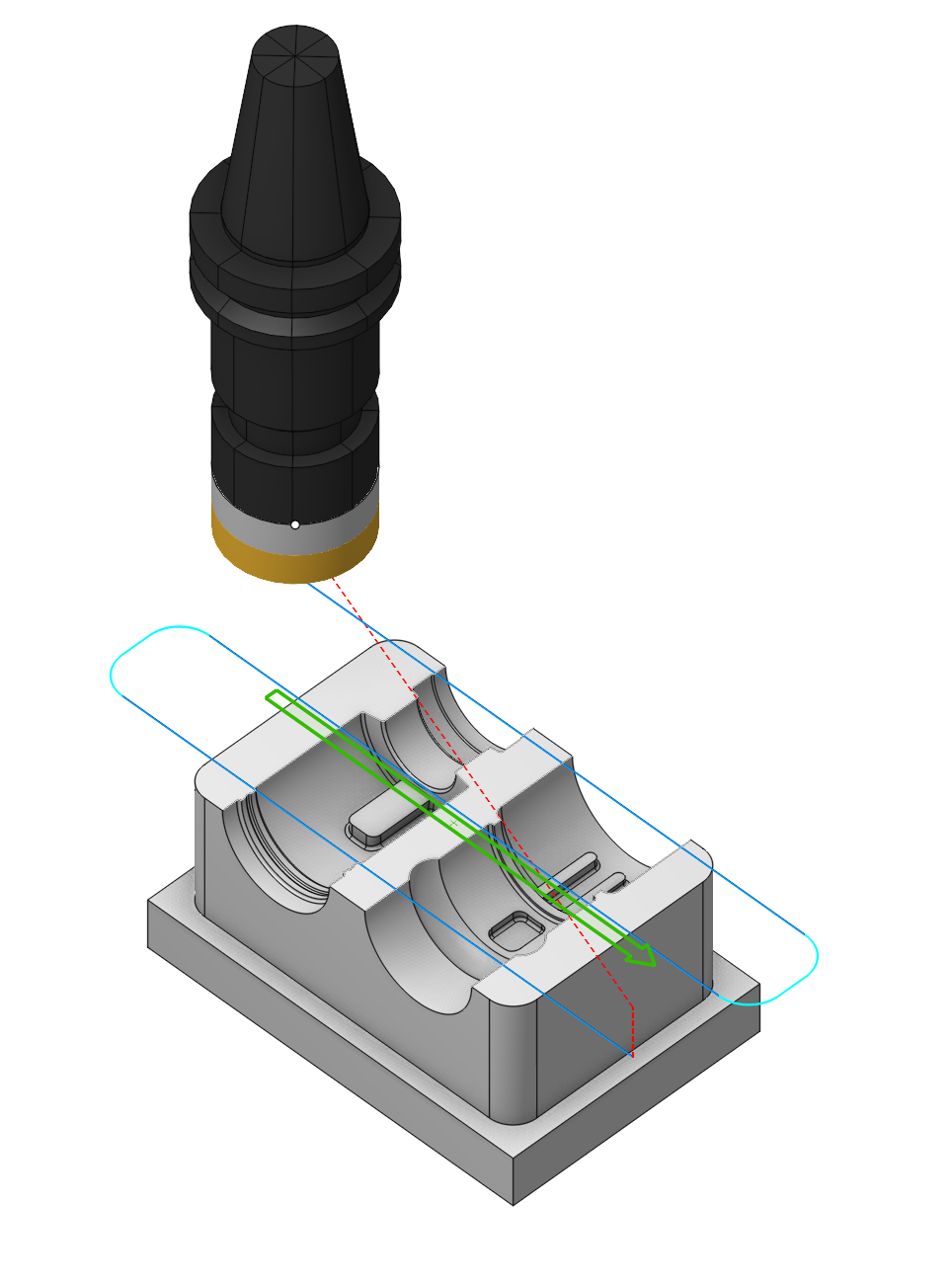

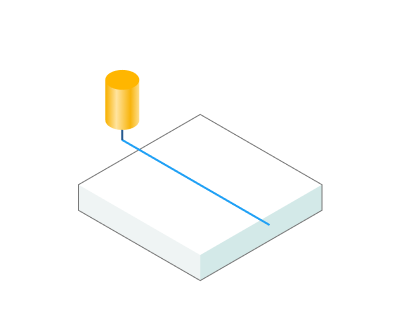

Один проход. Инструмент выполняет один проход по центру заготовки. Рабочий ход начинается и заканчивается за пределами заготовки. Используйте эту стратегию, когда диаметр инструмента больше ширины заготовки.
Вот ключевые параметры, набор которых может варьироваться в зависимости от выбранной стратегии в разделе стратегия:

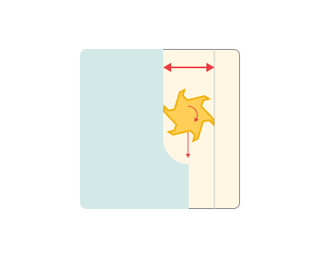

Шаг. Максимально допустимая ширина реза.

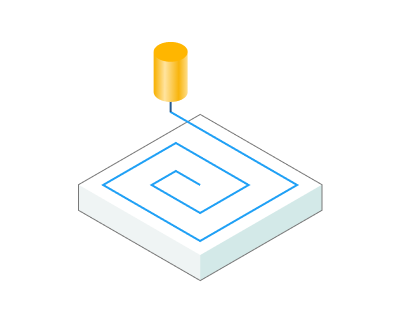

Сглаживать углы. Острые углы в траектории сглаживаются с заданным радиусом.

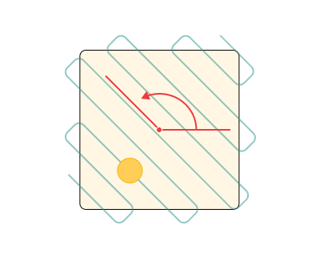

Угол. Задает направление угла среза для операций с плоскостью.

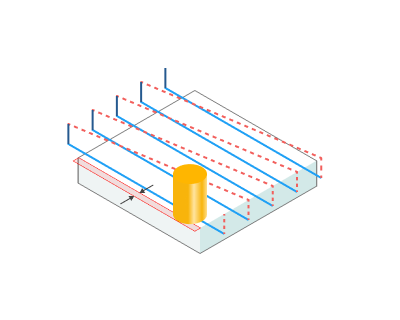

Перекрытие последнего прохода. Периферия инструмента перекрывает заготовку при последнем проходе на значение заданное в параметре.
Тип фрезерования
Может назначаться практически для всех операций, за исключением операций обработки по кривой. Это позволяет пользователю управлять требуемым типом фрезерования (подъемное или обычное) в процессе расчета траектории инструмента. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше
Сортировка.
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности .

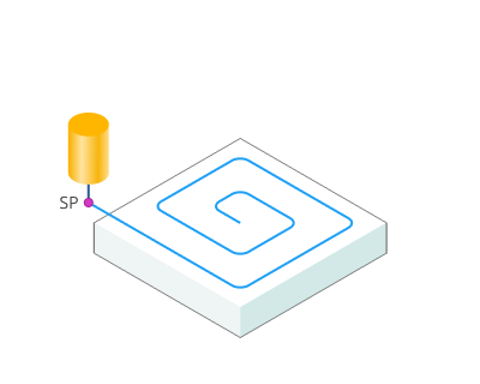

Начальная точка. Точка определяющая начало врезания.
Уровни обработки
Определяет диапазон вдоль оси инструмента для обработки. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше

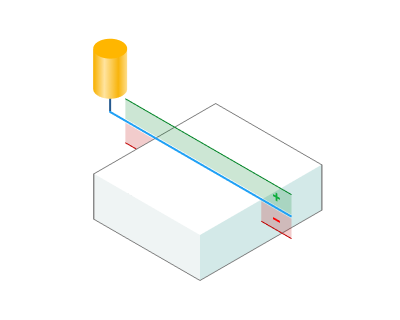

Осевой припуск. Припуск остается на конечном уровне. Используйте положительные значения, чтобы оставить излишки материала для последующей обработки, или отрицательные значения, если вы хотите резать ниже уровня модели.

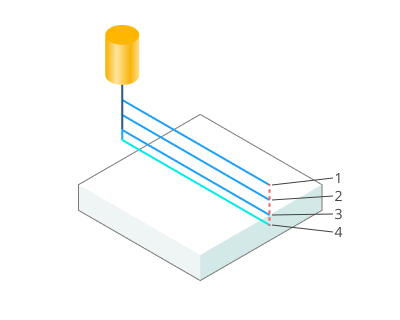

Кол-во проходов
По умолчанию вычисляется автоматически на основе параметров Верхний, Последний уровень обработки, Высота чистового прохода и Шаг в глубину.

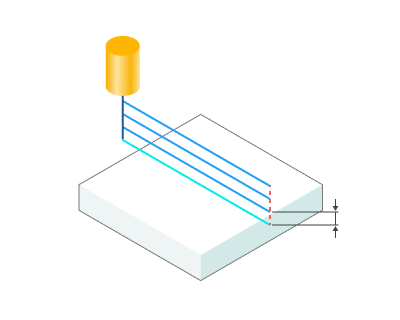

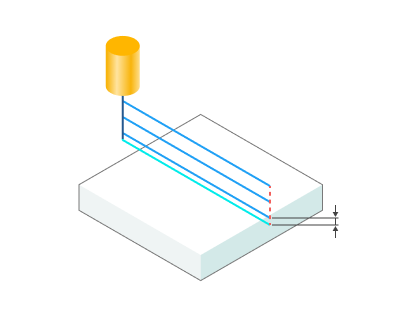

Высота чистового прохода. Глубина последнего прохода устанавливается отдельно. Используйте меньшее значение для достижения лучшего качества поверхности.

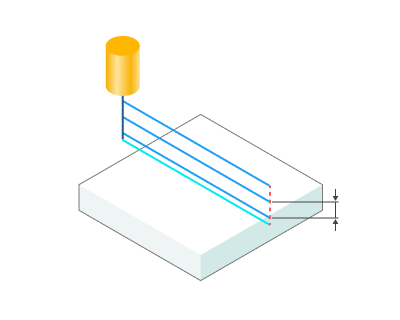

Шаг в глубину. Максимально допустимое расстояние между соседними уровнями проходов.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
