Подходы в 3D операциях
Sl - Безопасный уровень
LD - Подходы
Область применения:
Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием специфической подачи.
Подход.

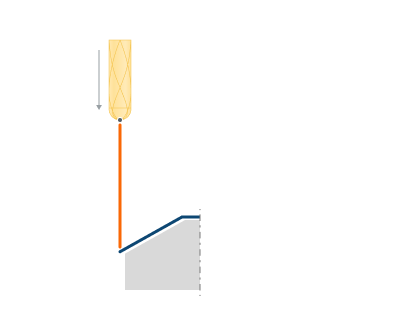

Выкл. Траектория подхода не генерируется

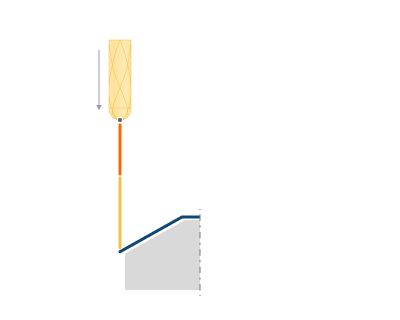

По вертикали. Подход выполняется вертикально до первой точки рабочего хода.

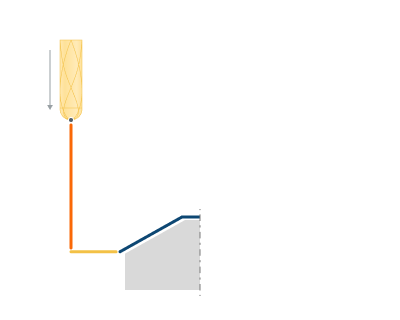

По горизонтали. Подход выполняется перпендикулярно оси инструмента до первой точки рабочего хода.

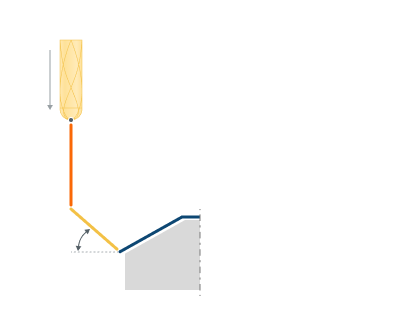

Под углом к оси Z. Подход осуществляется под углом к вертикали до первой точки рабочего хода.

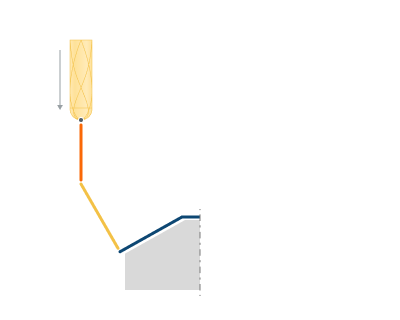

По нормали. Подход выполняется по нормали к поверхности до первой точки рабочего хода

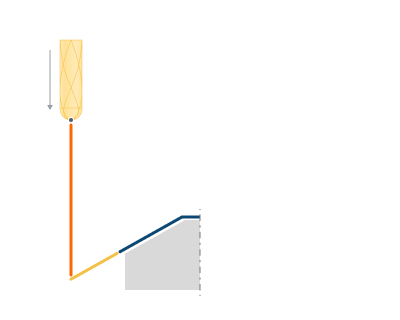

По касательной. Подход выполняется по касательной к траектории рабочего прохода до первой точки рабочего хода
Под углом к касательной. Подход выполняется под углом к касательной до первой точки рабочего хода

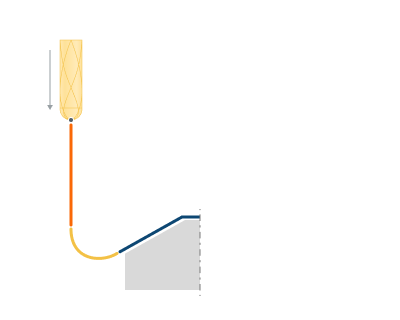

По дуге. Система добавляет дугу к первой точке траектории рабочего прохода, используя заданный радиус.

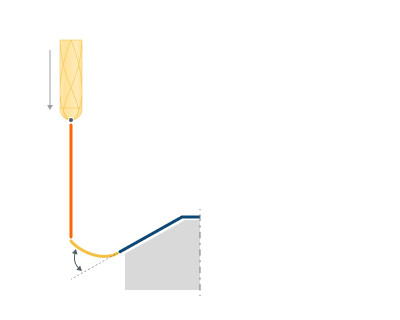

По дуге(угол). Система добавляет дугу к первой точке траектории рабочего прохода, используя заданный радиус. Угол дуги строится по касательной рабочего прохода.
В зависимости от подхода становится возможным управление дополнительными параметрами:

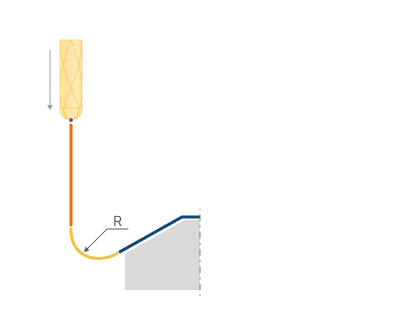

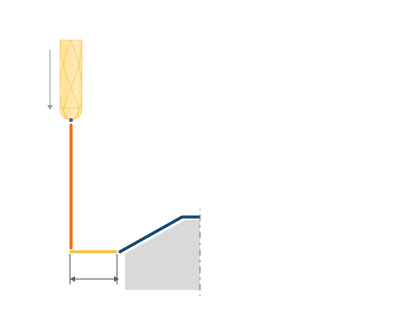

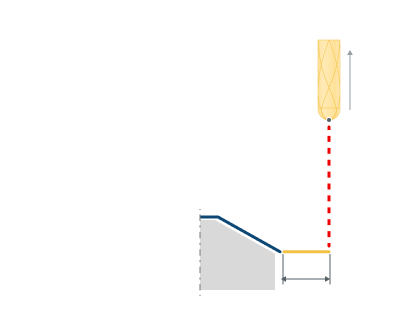

Длина (Радиус). Изменяет длину

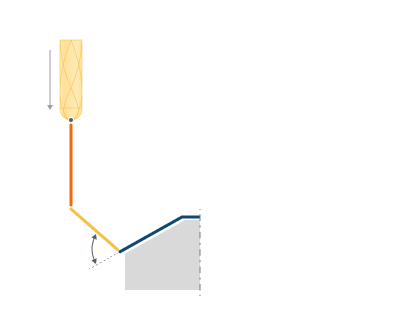

Угол. Изменяет вертикальный угол
Отход.
Выкл. Траектория отхода не генерируется

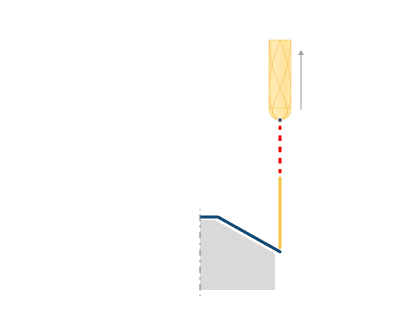

По вертикали. Отход осуществляется вертикально от последней точки рабочего прохода.

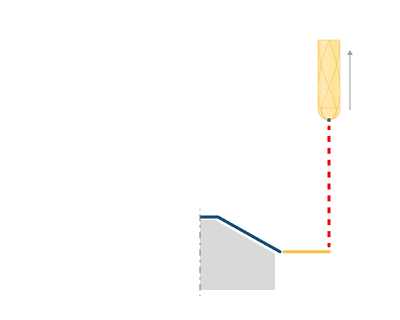

По горизонтали. Отвод осуществляется перпендикулярно оси инструмента от последней точки рабочего хода.
Под углом к оси Z. Отвод осуществляется под углом к вертикали от последней точки рабочего хода.

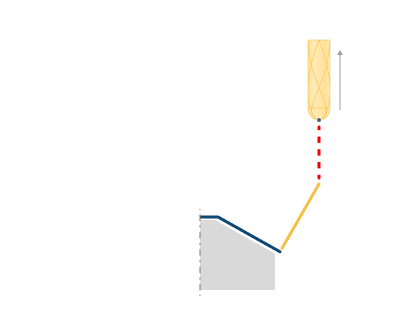

По нормали. Отвод осуществляется по нормали к поверхности от последней точки рабочего хода.

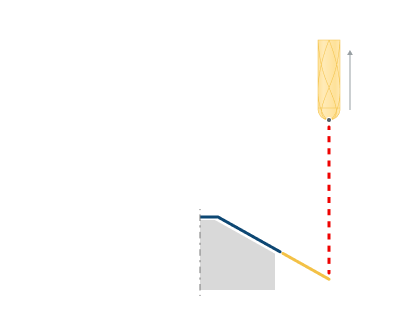

По касательной. Отвод осуществляется по касательной от последней точки рабочего хода.
Под углом к касательной. Отвод осуществляется под углом к касательной от последней точки рабочего хода.

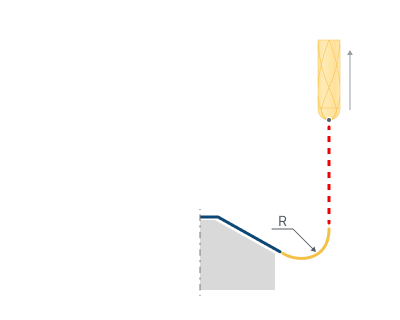

По дуге. Система добавляет дугу к последней точке траектории рабочего прохода, используя заданный радиус.

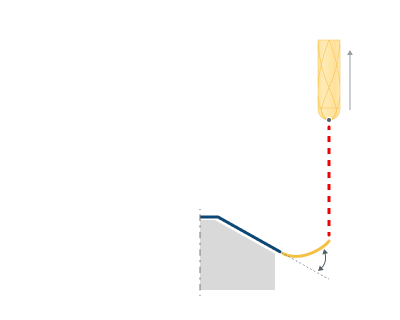

По дуге(угол). Система добавляет дугу к последней точке траектории рабочего прохода, используя заданный радиус. Угол дуги строится из касательной рабочего прохода.
В зависимости от отхода становится возможным управление дополнительными параметрами:
Длина (Радиус). Изменяет длину
Угол. Изменяет вертикальный угол
