Подходы для операций 3D/5D продвинутые

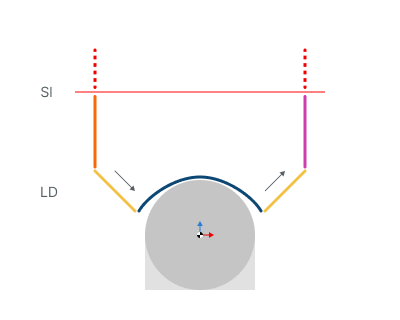

Sl - Безопасный уровень
LD - Подходы
Область применения:
Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием специфической подачи.
Подход.

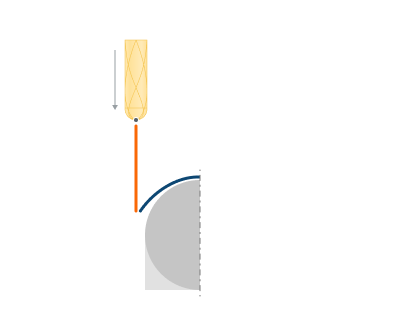

Выкл. Траектория подхода и отхода не генерируется

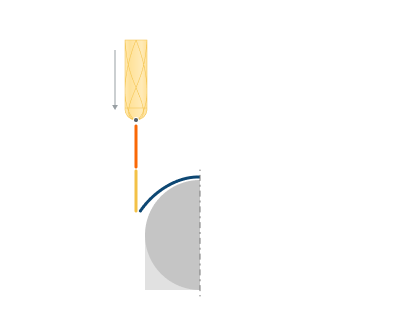

По нормали. Подход выполняется вдоль оси инструмента до первой точки рабочего хода.

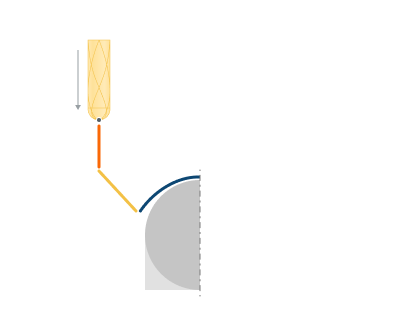

По нормали к поверхности. Подход выполняется по нормали к поверхности в первой точке рабочего хода.

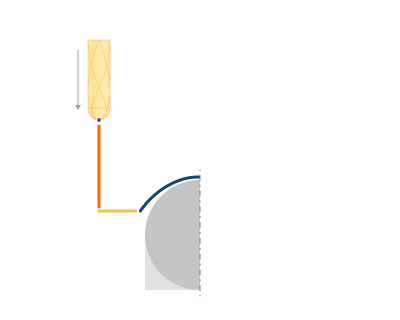

Горизонтальная нормаль. Подвод выполняется перпендикулярно оси инструмента до первой точки рабочего хода

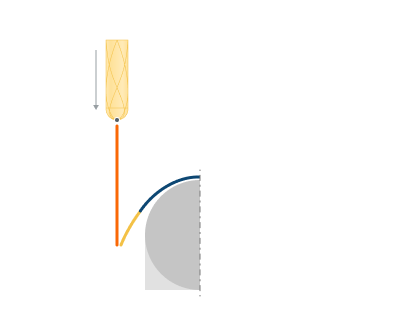

По касательной. Подвод осуществляется по касательной к траектории рабочего хода в первой точке обработки.
Под углом к касательной. Подвод осуществляется под углом к касательной к траектории рабочего хода в первой точке рабочего хода.
По верт. дуге. Система добавляет дугу к первой точке кривой, используя заданный радиус. Дуга лежит в вертикальной плоскости и касается первой точки рабочего хода траектории, примененной к контуру. Угол кривой определяется пользователем. Погружение инструмента выполняется на вертикальном конце дуги, затем инструмент перемещается вдоль дуги и далее на рабочий проход.

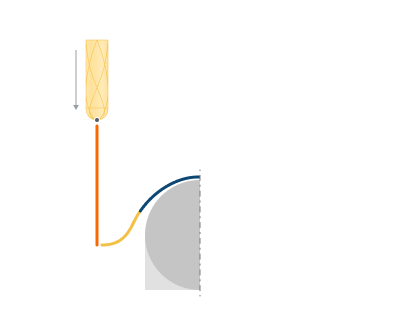

Дуга по нормали. Система добавляет дугу к первой точке кривой, используя заданный радиус. Дуга лежит в вертикальной плоскости и касается первой точки рабочего хода траектории, примененной к контуру. Угол кривой рассчитывается так, чтобы касательная на другой стороне дуги была вертикальной. Погружение инструмента выполняется на вертикальном конце дуги, затем перемещается вдоль дуги и далее на рабочий проход.

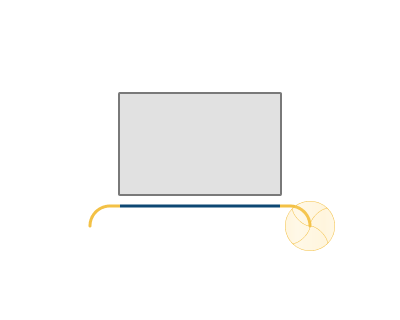

Горизонтальная дуга. Используется при построении траектории в горизонтальном направлении. Система добавляет дугу, касательную к траектории рабочего прохода, под заданным углом, с углом в горизонтальной плоскости.
В зависимости от Подхода становится возможным управление дополнительными параметрами:

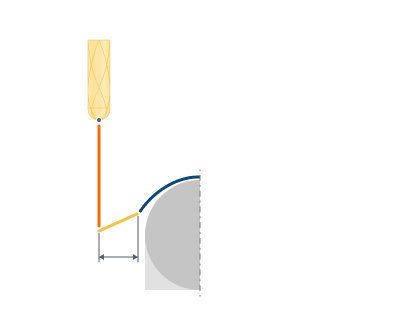

Длина (Радиус). Изменяет длину.

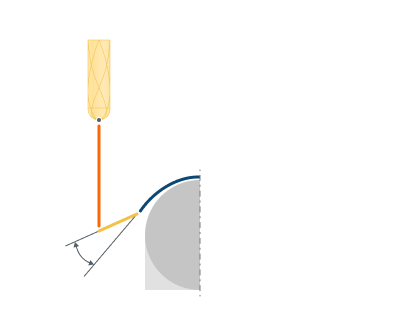

Угол. Изменяет вертикальный угол.

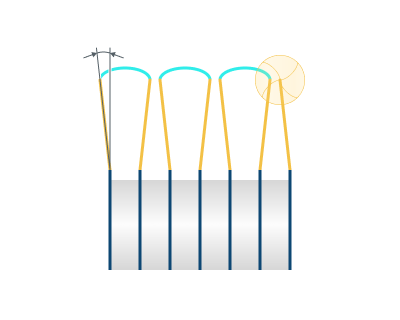

Угол в плане. Изменяет горизонтальный угол.
Отход.

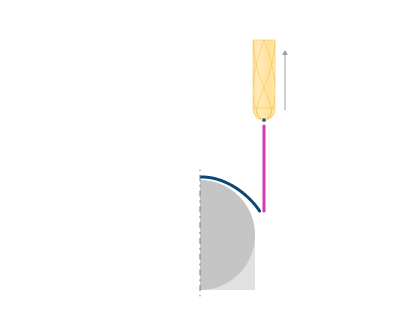

Выкл. Траектория отхода не генерируется

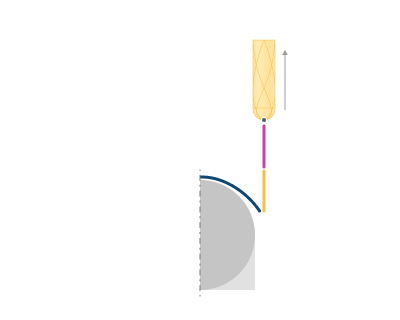

По нормали. Отход производится вдоль оси инструмента от последней точки рабочего хода

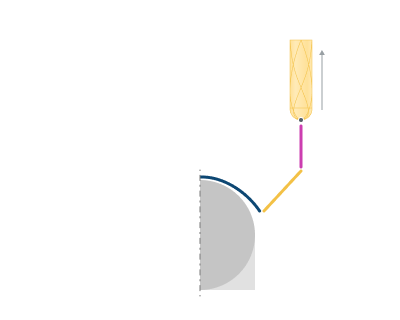

По нормали к поверхности. Отход осуществляется по нормали к поверхности от последней точки рабочего хода.

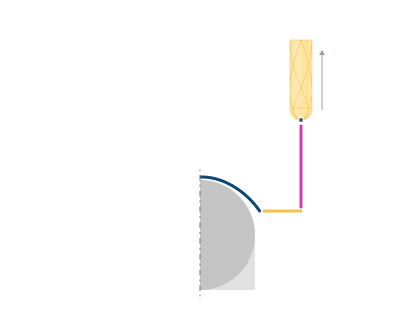

Горизонтальная нормаль. Отход осуществляется перпендикулярно оси инструмента от последней точки рабочего хода

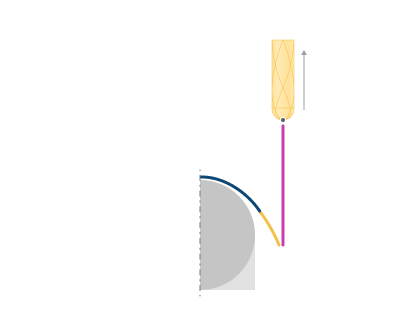

По касательной. Отход по касательной к траектории рабочего хода от последней точки рабочего хода
Под углом к касательной. Отход осуществляется под углом к касательной к траектории рабочего хода от последней точки рабочего хода.
По верт. дуге. Отход выполняется в обратном порядке, аналогично подходу По вертикальной дуге.

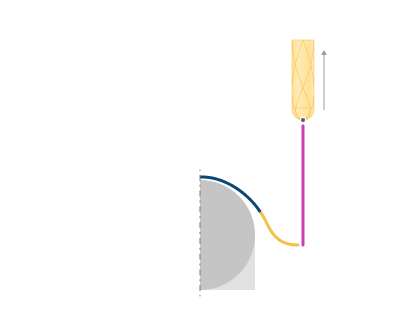

Дуга по нормали. Отход выполняется в обратном порядке подходу по Дуге по нормали.
Горизонтальная дуга. Используется при построении траектории в горизонтальном направлении. Система добавляет дугу, касательную к траектории рабочего прохода, под заданным углом, с углом в горизонтальной плоскости.
В зависимости от Отход становится возможным управление дополнительными параметрами:

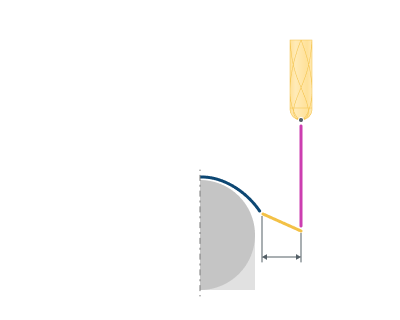

Длина (Радиус). Изменяет длину.

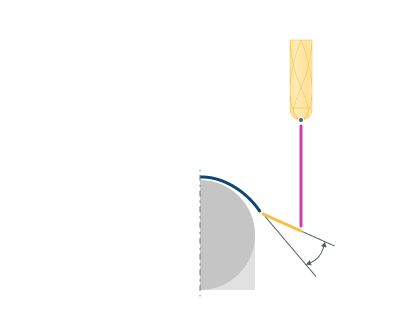

Угол. Изменяет вертикальный угол.
Угол в плане. Изменяет горизонтальный угол.

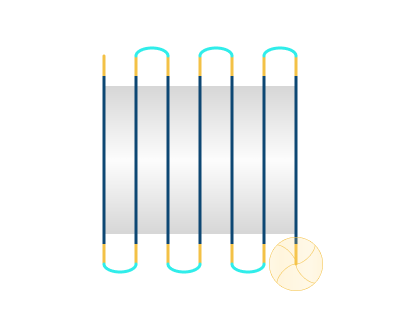

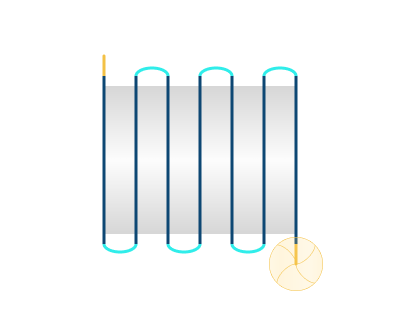

Исп. подходы при коротких переходах.
Вкл: При включении подходы добавляются ко всем переходам, включая короткие.
Выкл: При выкл. подходы добавляются только к длинным переходам и к переходам захода/выхода.
