Верхний и нижний уровни обработки

images/download/attachments/147758735/image2023-10-12_12-34-49.png images/download/attachments/147758735/image2023-10-12_12-35-27.png

Область применения:

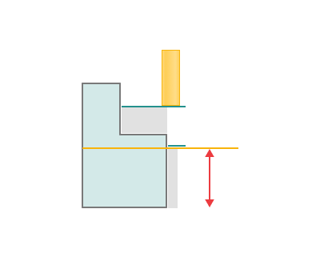

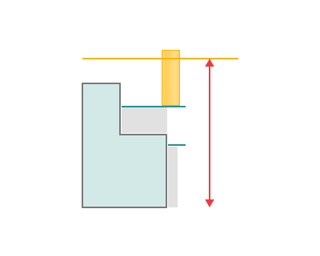

При обработке призматических деталей, а также токарно-фрезерной обработке часто бывает необходимо выставить верхний и нижний уровень обработки в соответствии с геометрическим положением обрабатываемого конструктивного элемента. Для облегчения этой задачи верхний и нижний уровень обработки могут быть непосредственно указаны в рабочем задании операции.

В качестве элементов верхнего и нижнего уровней могут быть использованы любые геометрические элементы: поверхности, кривые, ребра, точки и т.п. При этом значение уровней рассчитывается исходя из габаритов геометрического примитива.

Использование рабочей зоны.

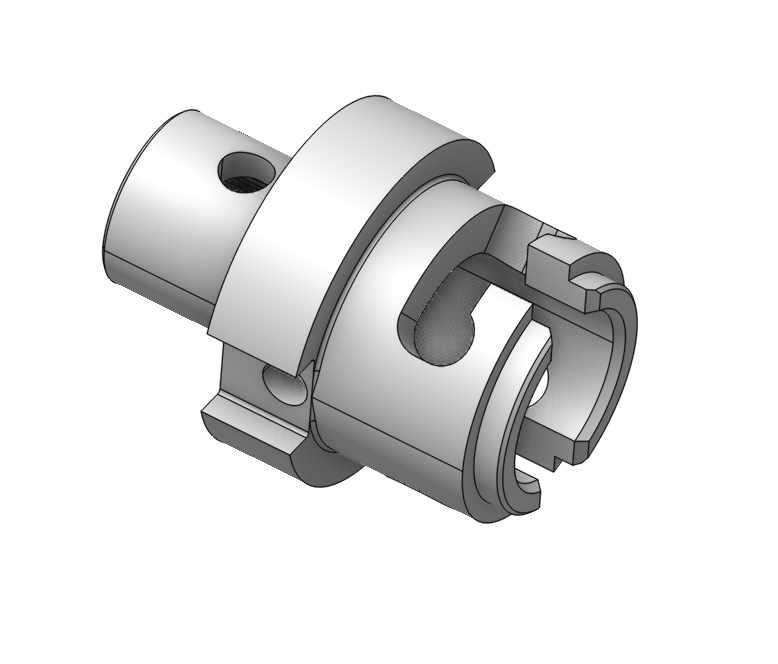

На следующем изображении вы можете увидеть деталь для токарно-фрезерной обработки. Мы будем обрабатывать передний открытый паз.

images/download/attachments/147758735/image2025-4-15_15-53-1.png

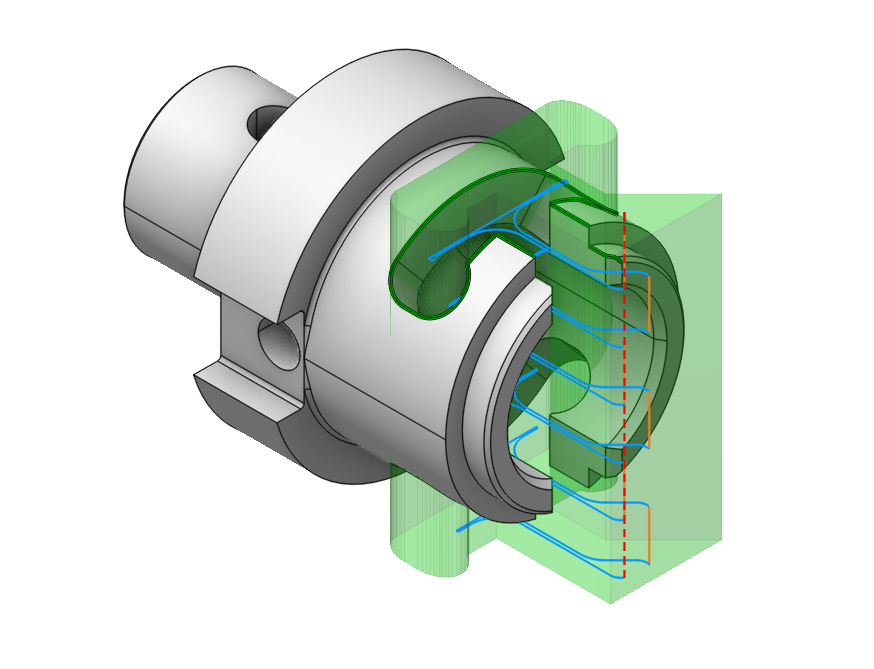

Используя открытые зоны задания, мы строим зону обработки в плоскости XY. Как вы можете видеть на изображении ниже, нам необходимо ограничить траекторию движения инструмента по оси Z. Нужно настроить как верхний, так и нижний уровни.

images/download/attachments/147758735/image2025-4-15_15-54-49.png

Для выполнения этой задачи мы добавим боковую поверхность паза как элемент нижнего уровня в Рабочее задание.

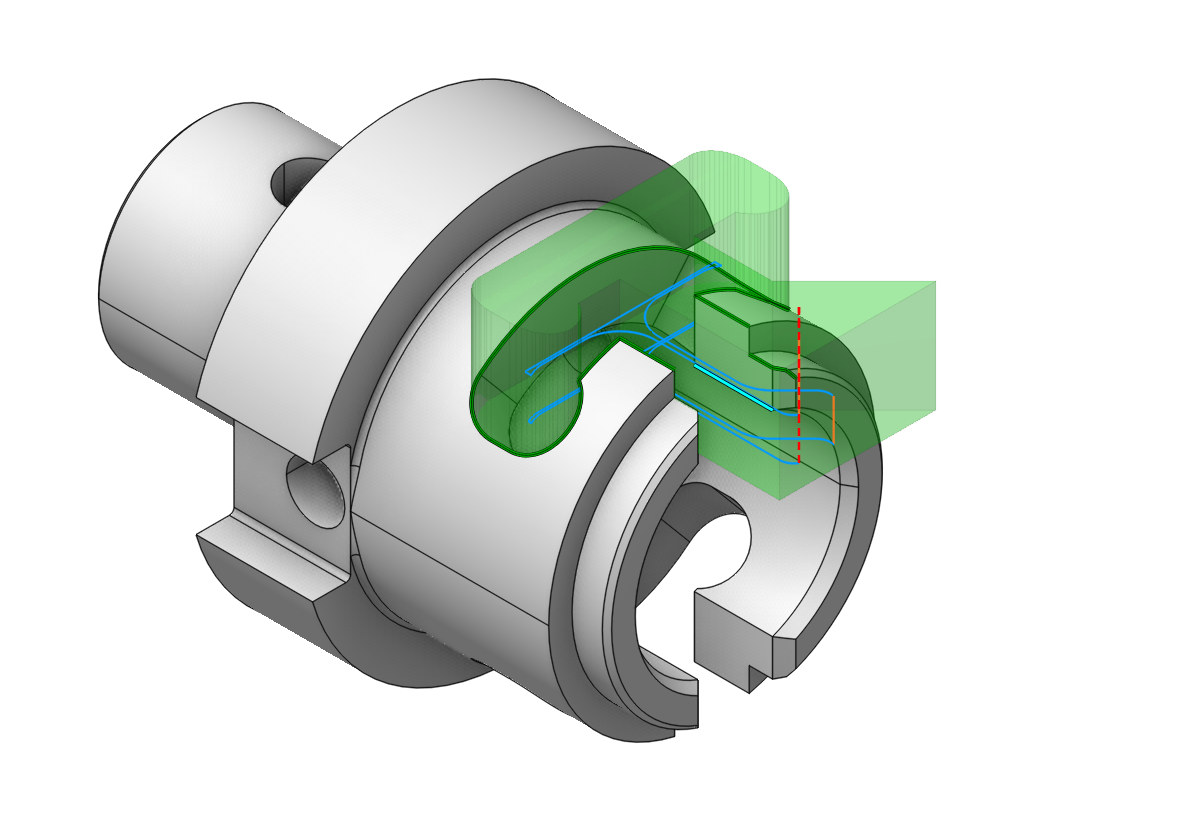

Сгенерированная траектория движения инструмента будет выглядеть так, как показано ниже.



images/download/attachments/147758735/image2025-4-15_16-3-46.png

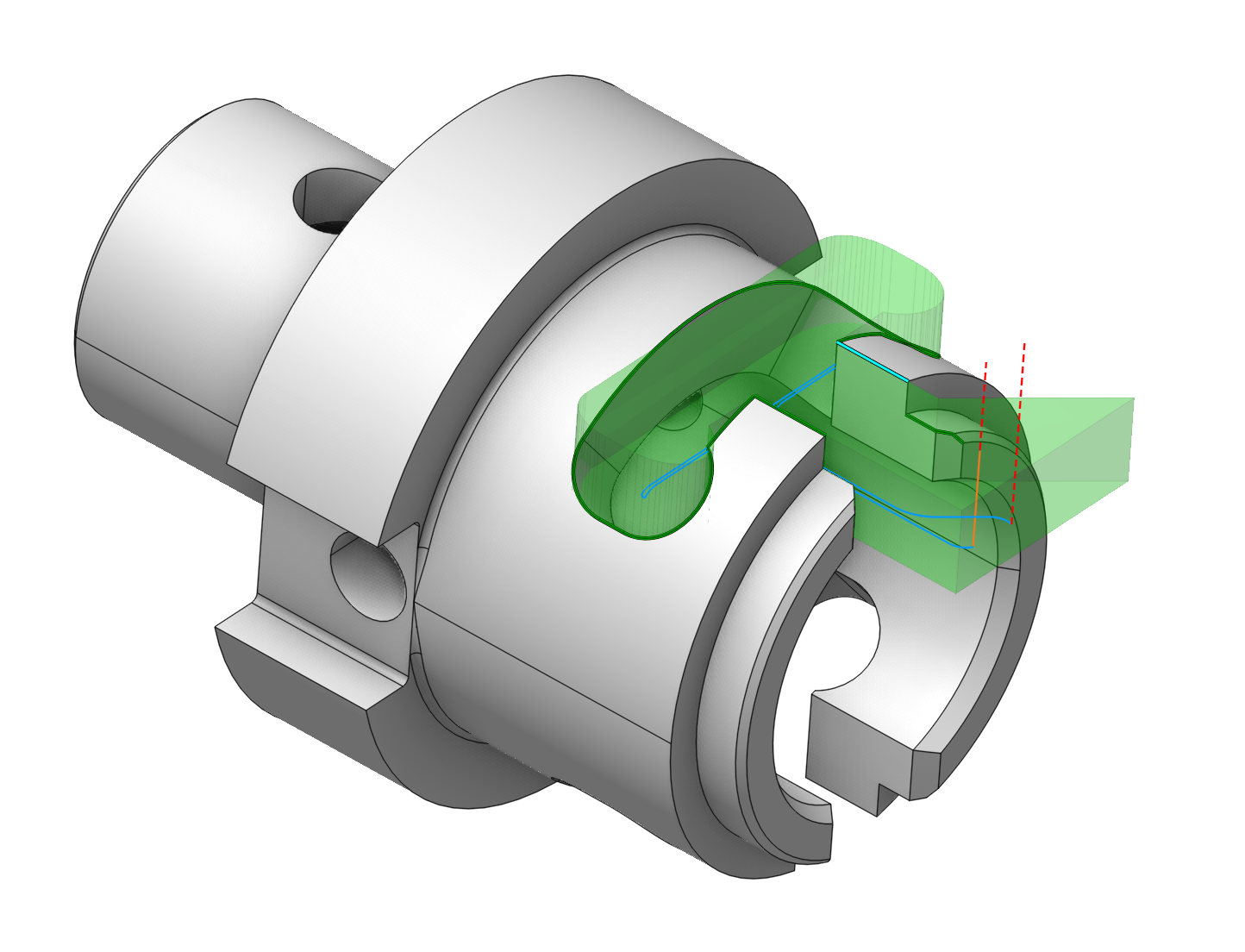

Чтобы ограничить траекторию движения инструмента сверху, мы добавим внешний диаметр паза как элемент верхнего уровня в Рабочее задание.

images/download/attachments/147758735/image2025-4-15_16-5-8.png
