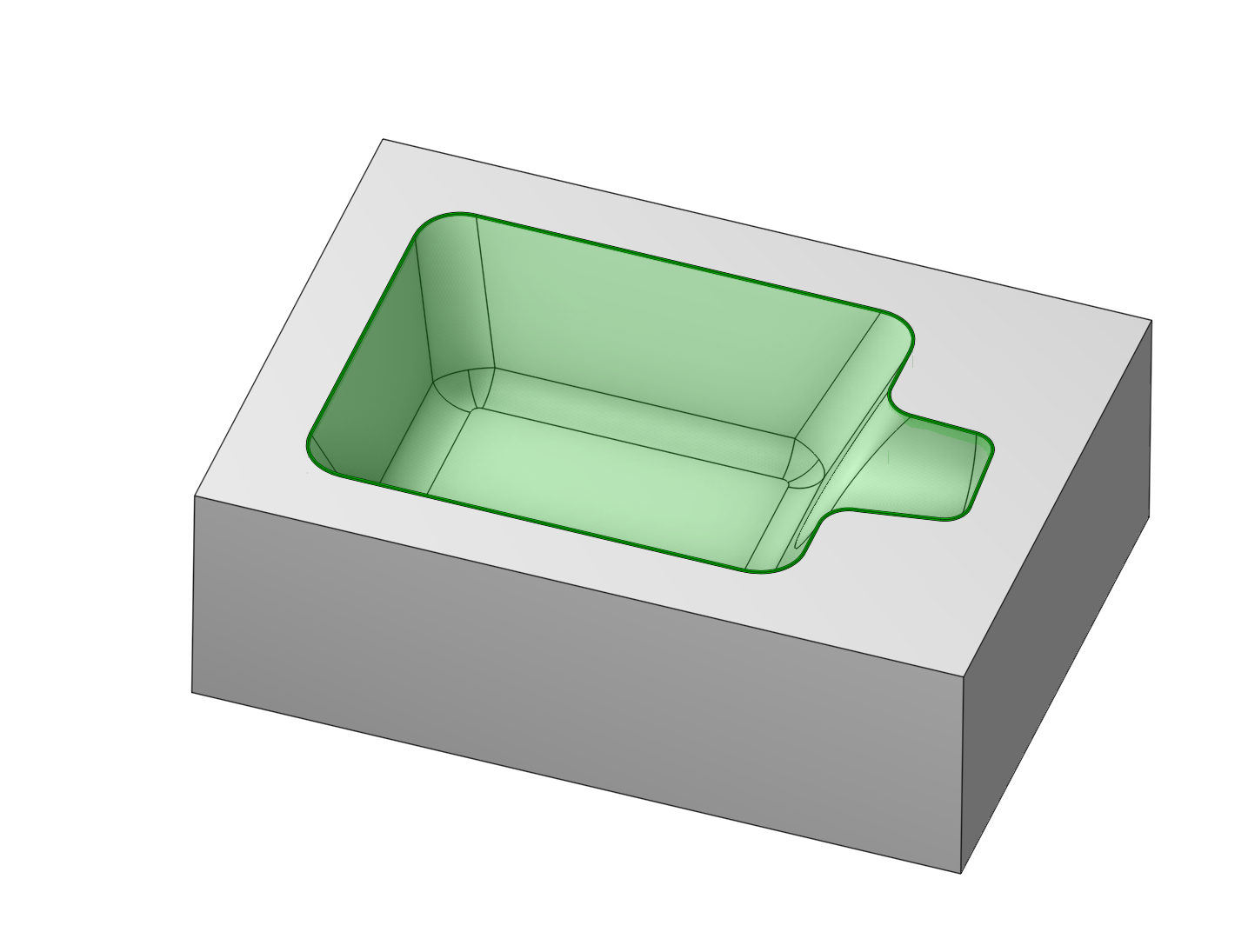

Рабочая зона

images/download/attachments/147758681/image2025-4-15_14-35-56.png

Область применения:

Зоны обработки предназначены для выделения на детали или заготовке зон, подлежащих обработке в черновых и чистовых фрезерных операциях. Зоны обработки могут быть замкнутыми и открытыми. Открытые зоны – новый эффективный инструмент, позволяющий технологу легко выделять на заготовке области обработки, которые без такой возможности приходилось бы строить вручную в 2d редакторе.

Способы использования рабочей зоны.


Использование замкнутых рабочих зон


В качестве замкнутых рабочих зон допустимо указывать замкнутые кривые, цепочки ребер детали и замкнутые цепочки вертикальных поверхностей. Рассмотрим конкретный пример.

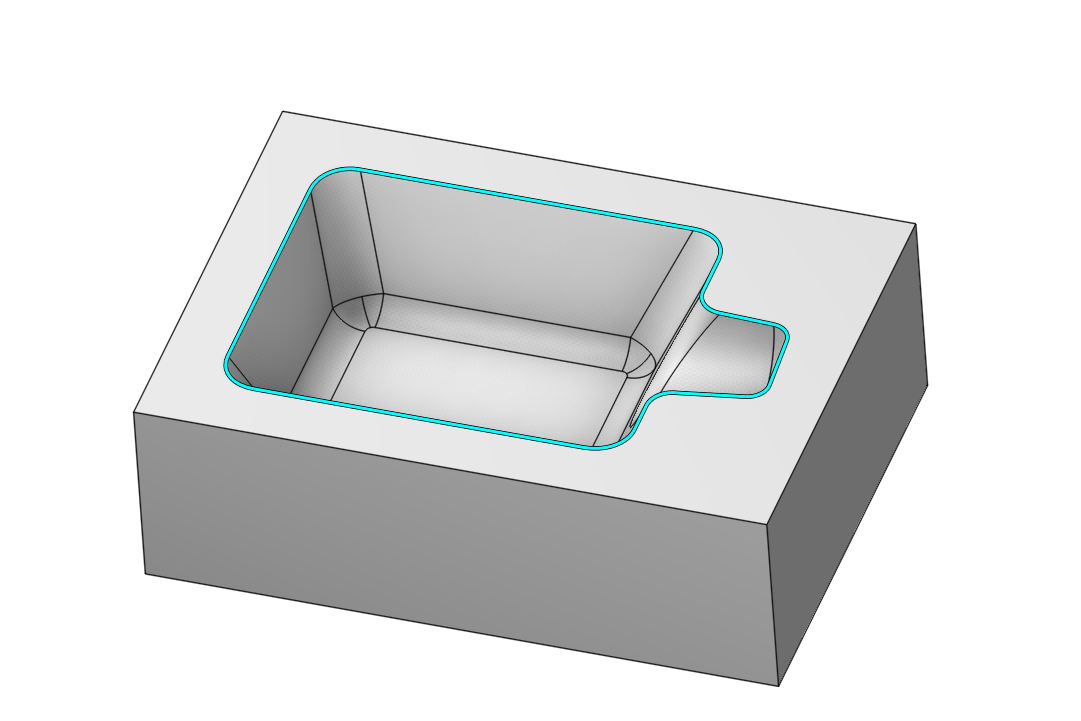

  • В графическом окне выберите цепочку ребер, ограничивающую рабочую зону. Проще всего это можно сделать с помощью двойного щелчка мыши на одном из ребер цепочки.

images/download/attachments/147758681/image2025-4-15_14-33-45.png

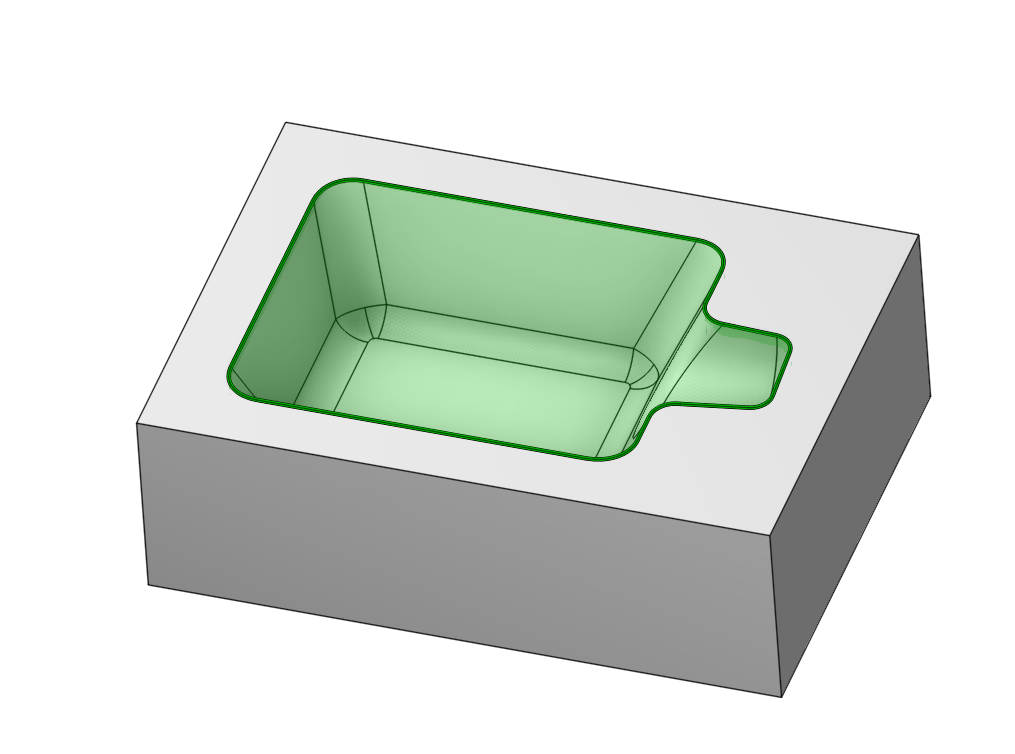

  • На панели рабочего задания нажмите кнопку <Рабочая зона>.

images/download/attachments/147758681/image2025-4-15_14-33-30.png

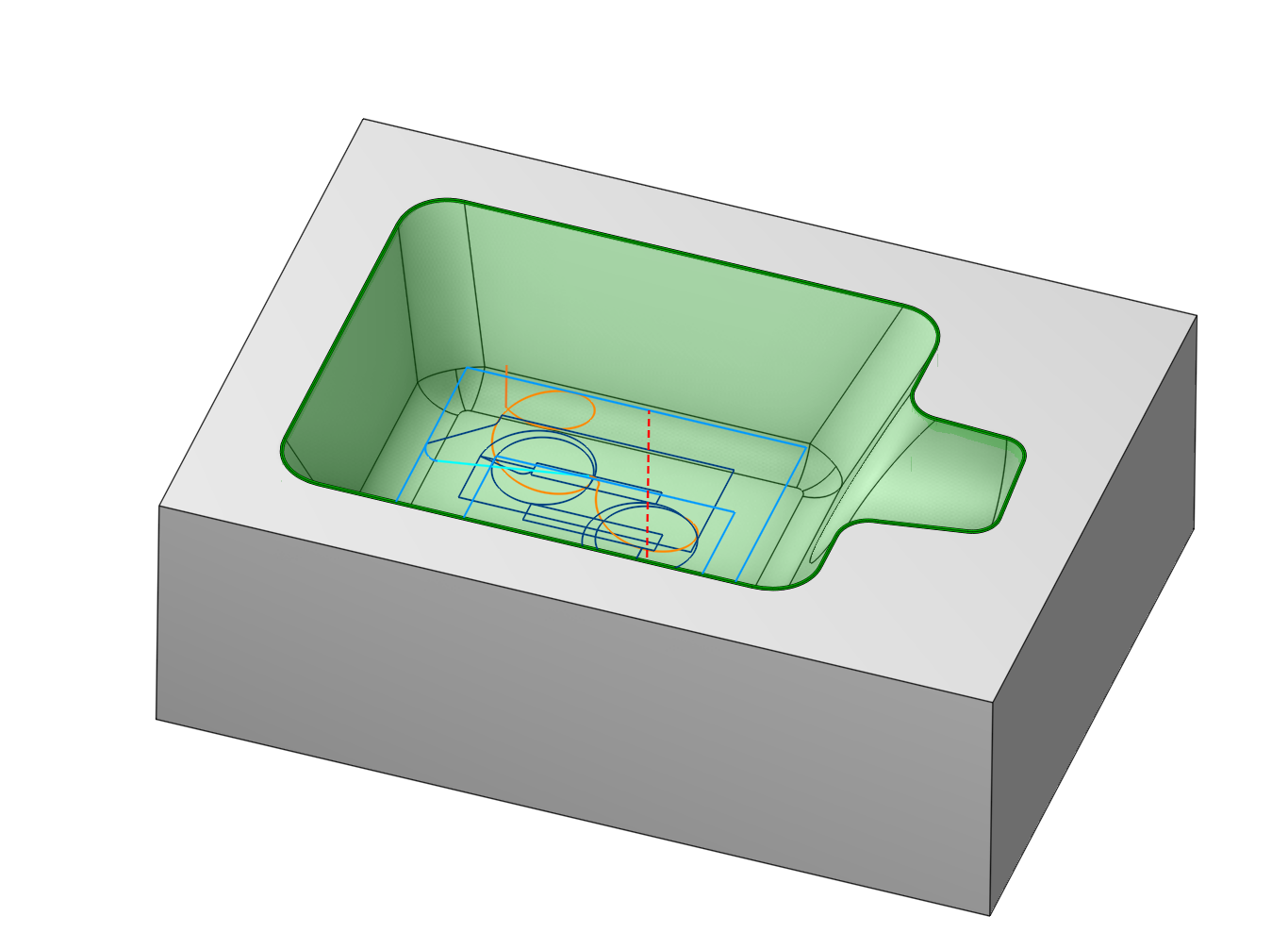

  • Зона обработки будет добавлена в рабочее задание операции. На рисунках ниже представлены рабочие зоны для черновой и чистовой фрезерных операций.

images/download/attachments/147758681/image2025-4-15_14-35-20.png

Использование открытых рабочих зон

Процесс формирования открытой рабочей зоны представляет собой постепенное отсечение области пространства, подлежащей обработке. В качестве ограничивающих элементов можно указывать вертикальные стенки и ребра детали, кривые, а также цепочки этих элементов.

Рассмотрим конкретные примеры.

Использование открытых рабочих зон в черновых операциях.

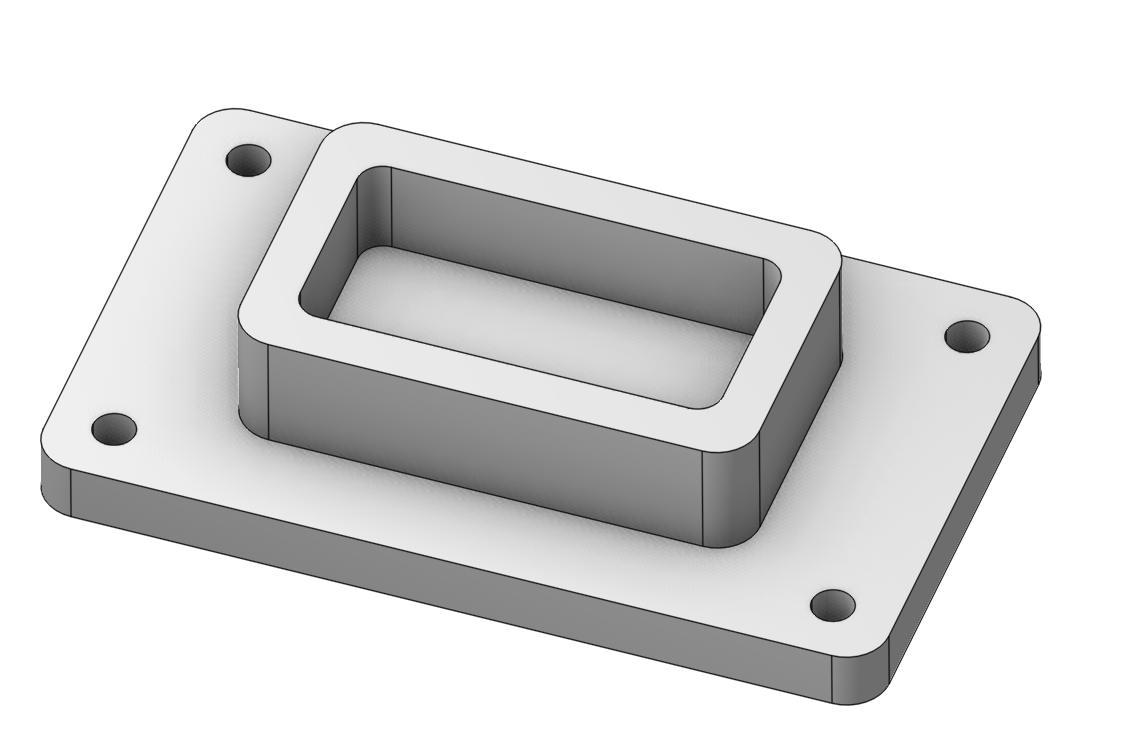

В данном примере мы сформируем рабочую зону для черновой послойной операции. Обрабатываемая деталь представлена на рисунке ниже. Нам необходимо выбрать материал только в левой части заготовки. При этом мы не хотим обрабатывать пазы кронштейна в данной операции.


images/download/attachments/147758681/image2025-4-15_15-34-43.png

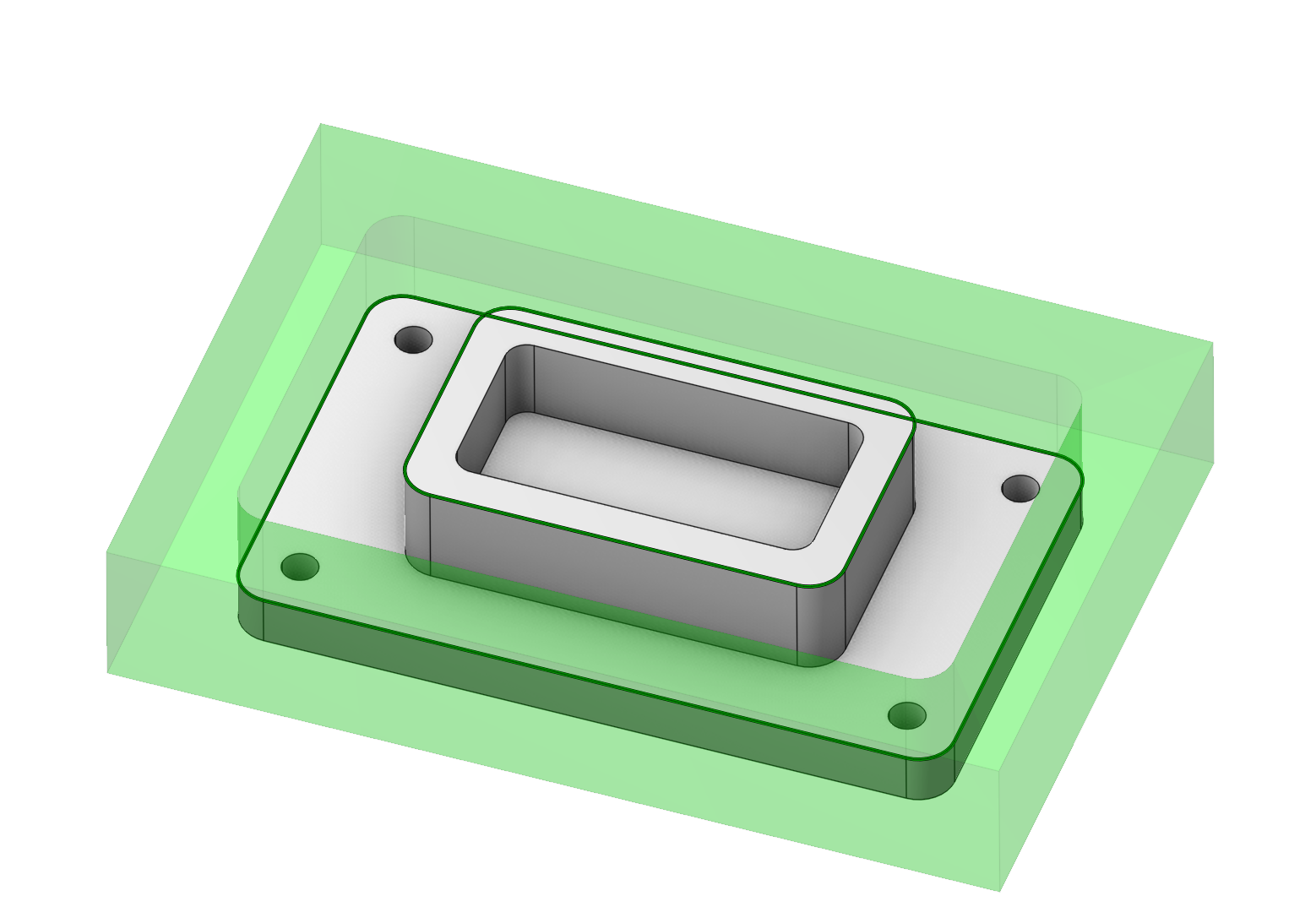

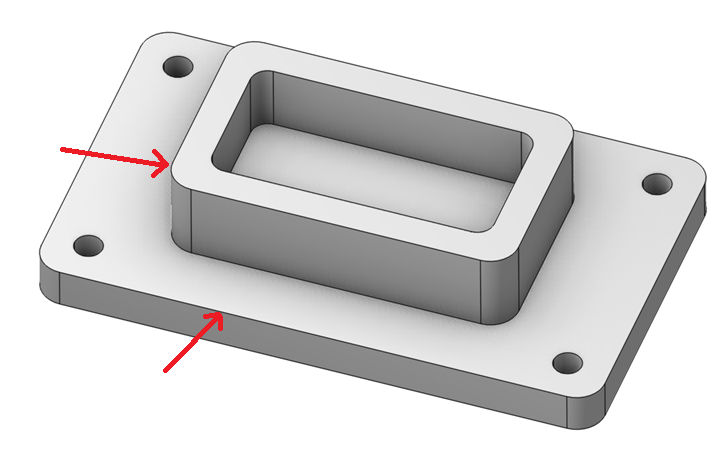

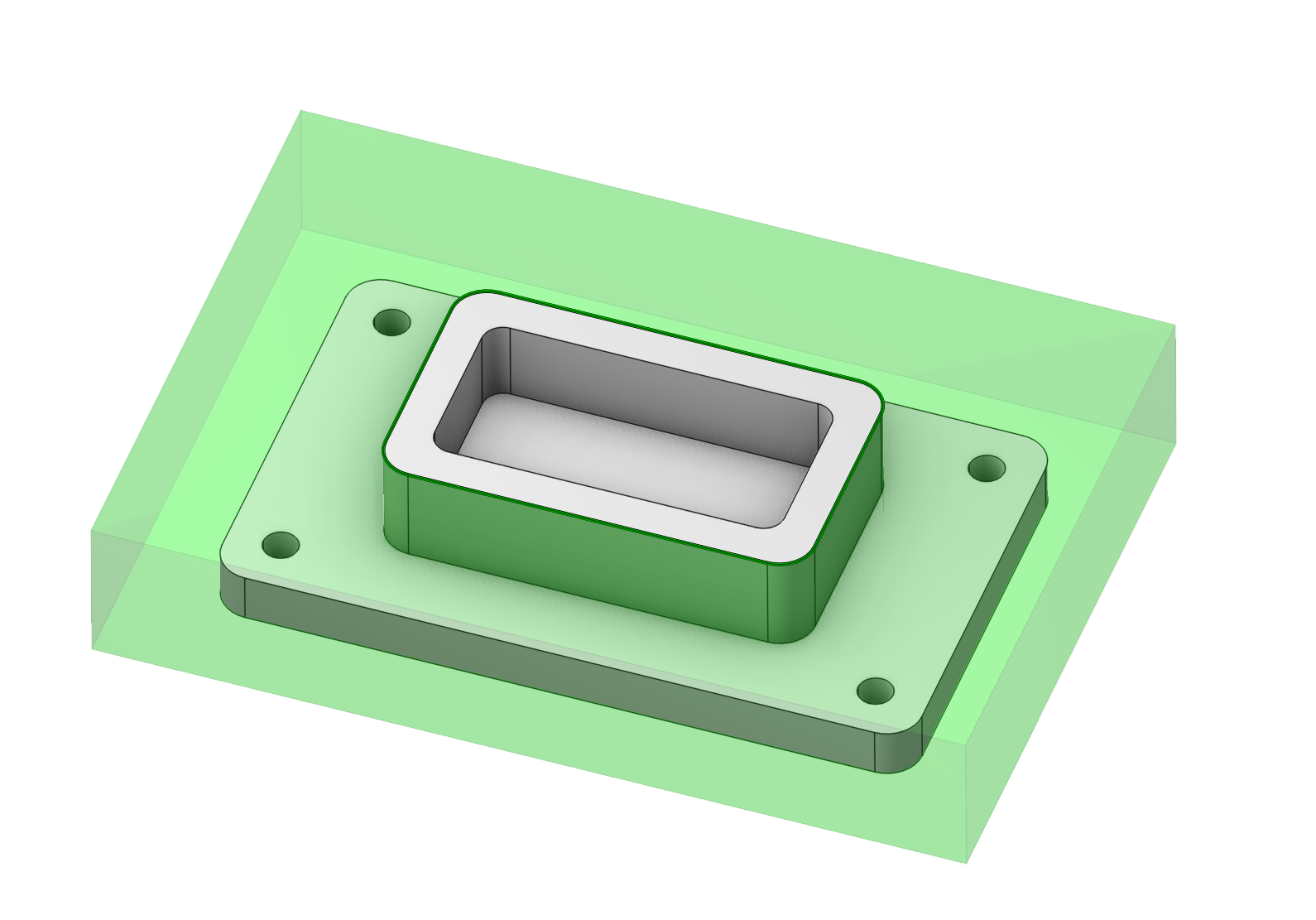

Для этого мы выберем две кромки в качестве зон задания.

images/download/attachments/147758681/image2025-4-15_15-42-16.png images/download/attachments/147758681/image2025-4-15_15-35-0.png images/download/attachments/147758681/image2025-4-15_15-35-18.png

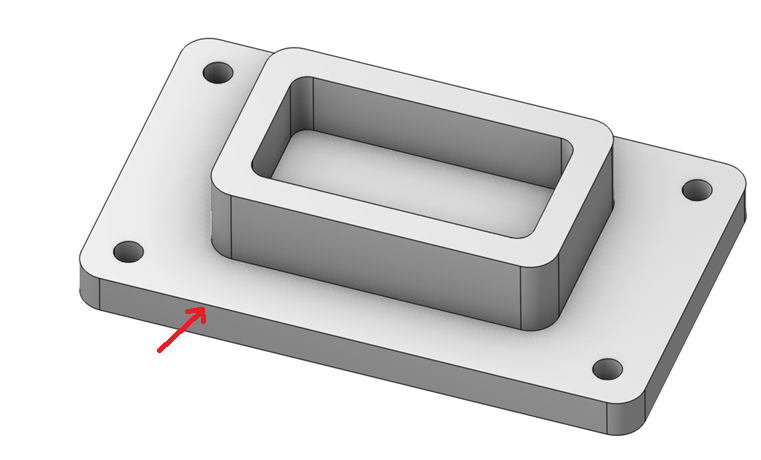

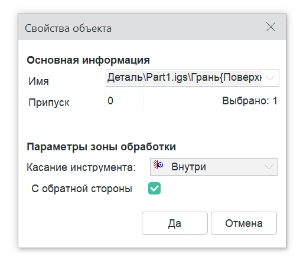

Мы видим, что одна из зон направлена в противоположную сторону. Её необходимо инвертировать. В Рабочем задании находим эту зону. Дважды щёлкаем по ней и меняем её направление (С обратной стороны).

images/download/attachments/147758681/image2025-4-15_15-45-19.png images/download/thumbnails/147758681/image2025-9-22_12-16-9.png

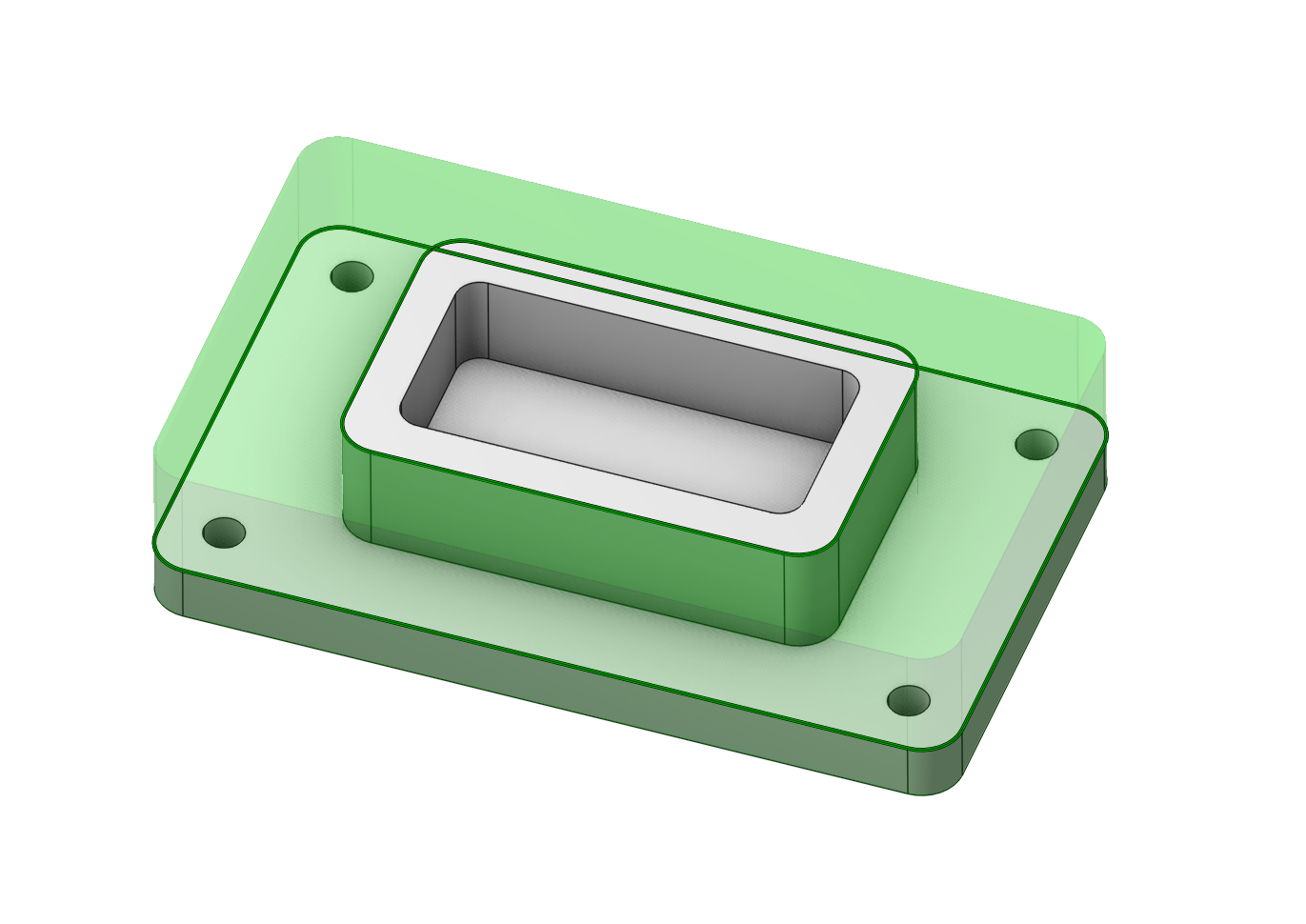

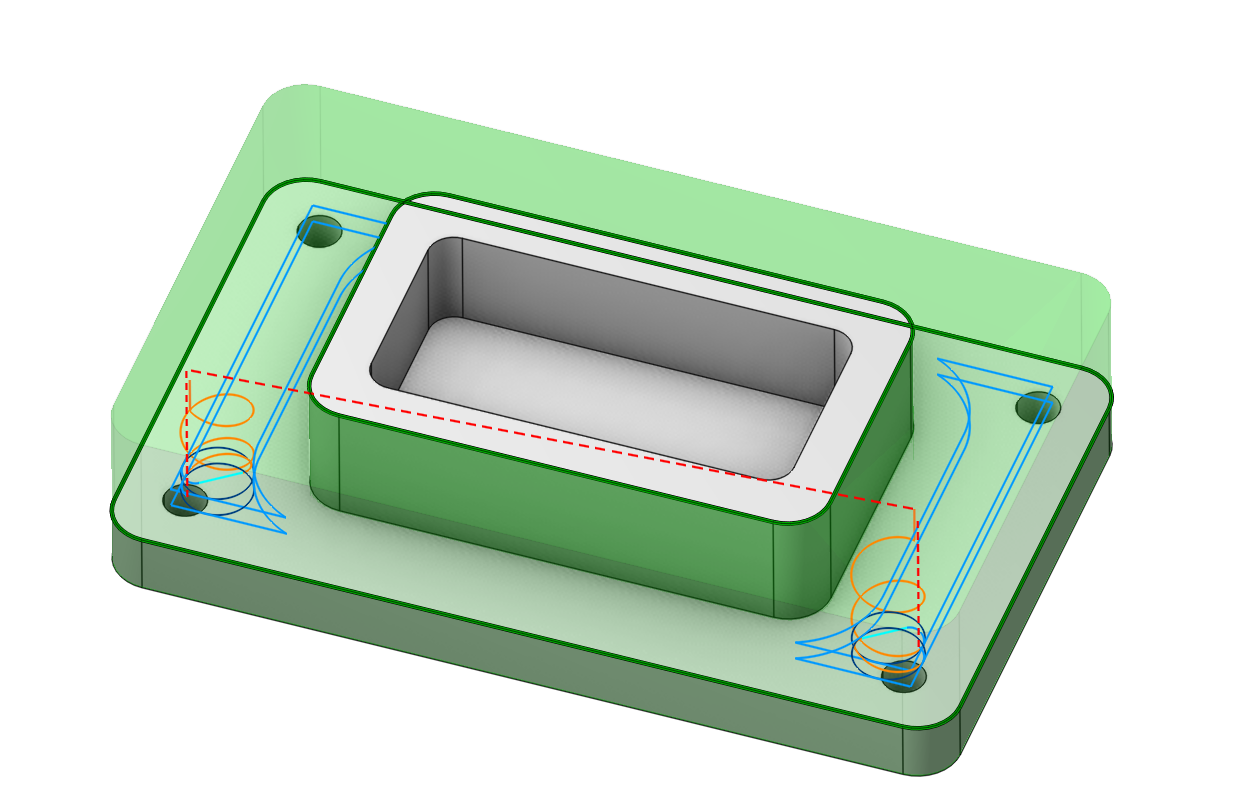

Теперь полученный результат соответствует ожидаемому результату. Вы можете применить эти навыки при выборе Рабочего задания на обработку для ваших деталей.


images/download/attachments/147758681/image2025-4-15_15-35-35.png images/download/attachments/147758681/image2025-4-15_15-47-44.png

Использование открытых рабочих зон в чистовых операциях.

В данном примере мы сформируем открытую рабочую зону для построчной операции. Модель детали представлена на рисунке ниже.

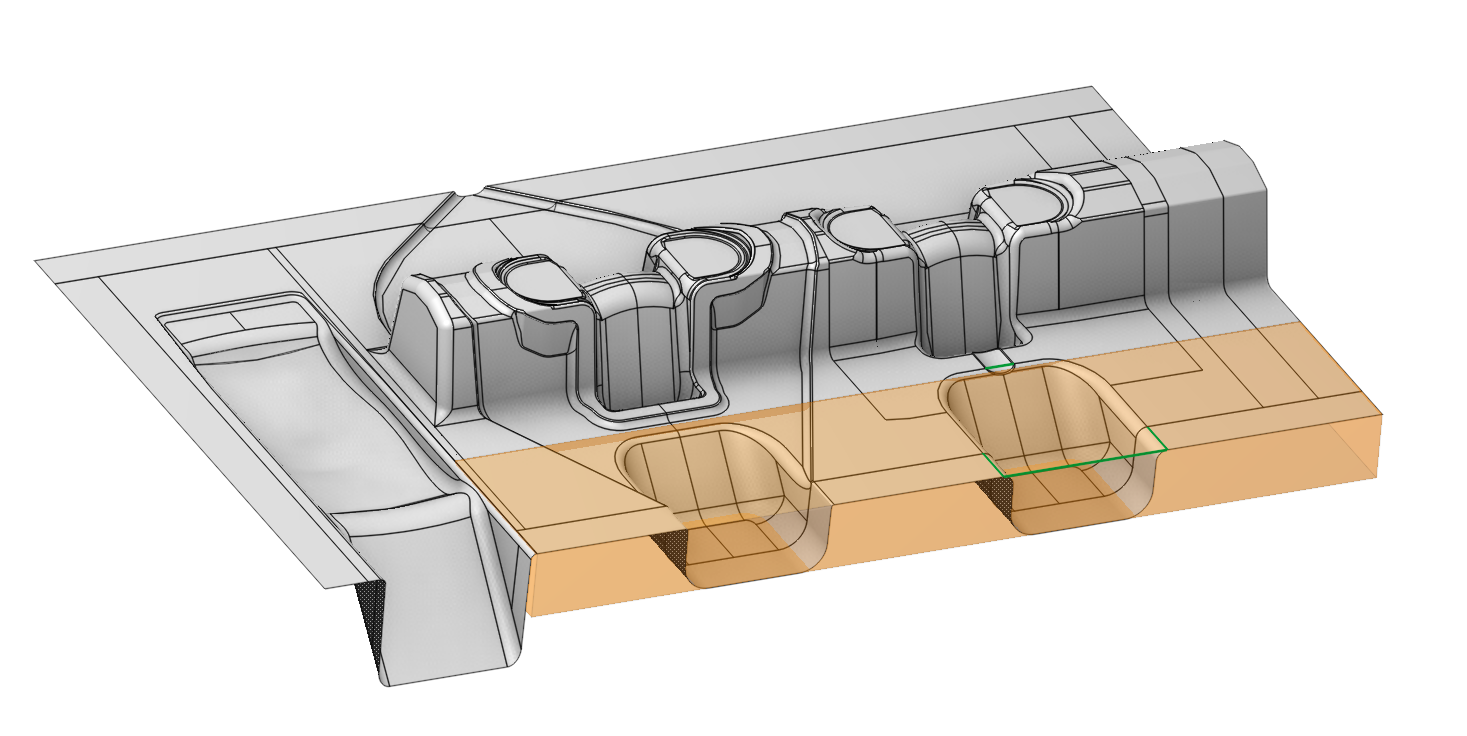

Выберем на экране цепочку ребер, образующих контур предполагаемой зоны обработки.

images/download/attachments/147758681/image2025-4-15_15-20-42.png

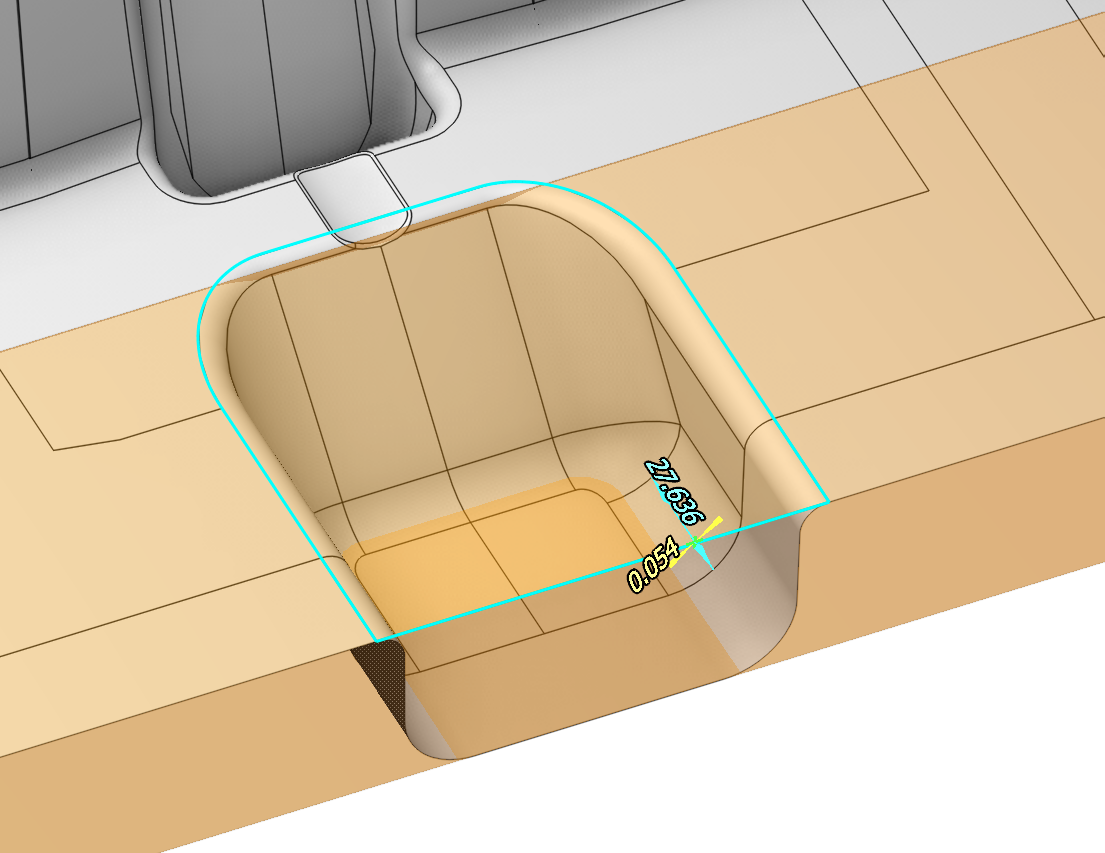

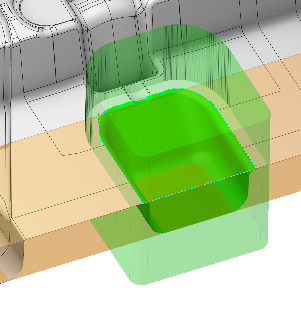

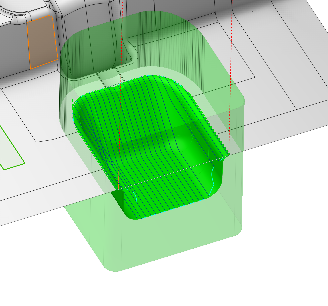

Сформированная рабочая зона будет добавлена в рабочее задание. Рассчитаем операцию. Результирующая траектория будет содержаться в пределах рабочей зоны.

images/download/attachments/147758681/image2025-4-15_15-23-35.png images/download/thumbnails/147758681/image2025-4-15_15-23-4.png images/download/thumbnails/147758681/image2025-4-15_15-22-50.png
