3D Контур


images/download/attachments/147760170/image2023-11-27_14-53-38.png

Область применения:

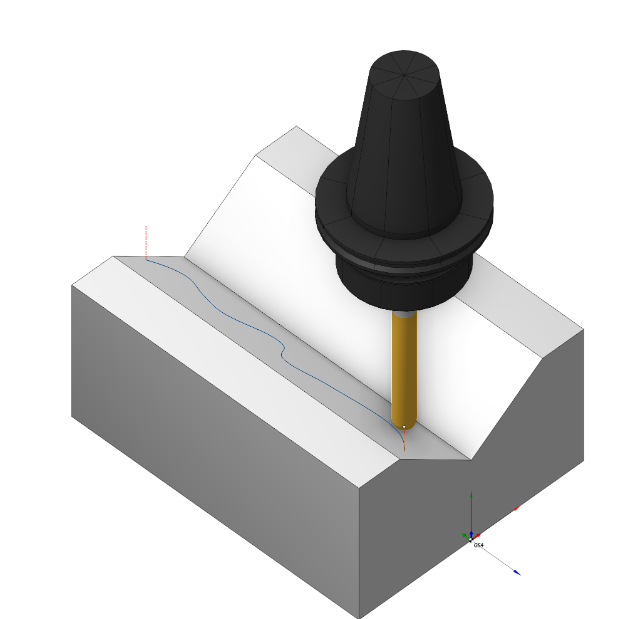

Данная операция предназначена для выполнения механической обработки по любым пространственным кривым. Обработка выполняется серией 3D проходов инструмента. Проходы создаются со смещением по оси Z друг от друга на основе значения шага по оси Z. Количество проходов и их величина смещения по оси Z зависят от уровней обработки и значения шага, введенного на странице параметров.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше

Рабочее задание:

Кривая. Обработка детали вдоль кривой . Узнать больше

Добавить перемычки. Добавляет перемычки по контуру. Узнать больше

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше

Стратегия:

Основные параметры Стратегии описаны в разделе 2D контур. Узнать больше

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше





Сопутствующие ссылки:

Операции для 3х координатной обработки
