Переходы для контурных операций
Область применения:
Эта группа определяет настройки для врезания или переходов между областями.
Переход.

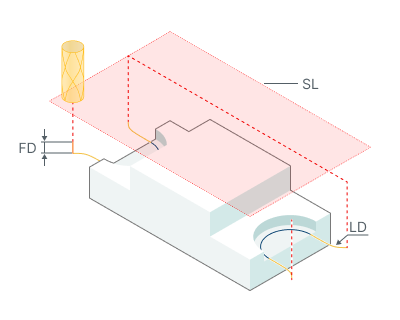

По безопасной плоскости. Переходы выполняются по поверхности безопасности на безопасном уровне.
FD - Расстояние рабочей подачи
SL - Безопасный уровень
LD - Подход

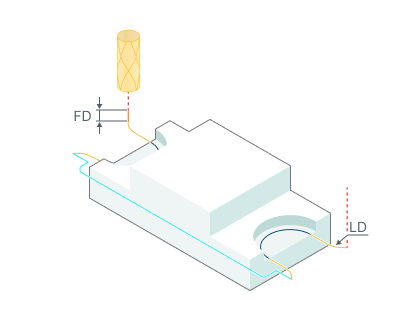

Вокруг заготовки. Переходы выполняются на уровне рабочих проходов. Для корректной работы таких переходов необходимо активировать параметр Учитывать заготовку на вкладке Параметры. Алгоритм расчета траектории сгенерирует кратчайший путь без врезания в заготовку.
FD - Расстояние рабочей подачи
LD - Подход

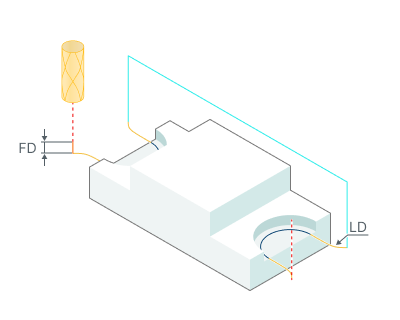

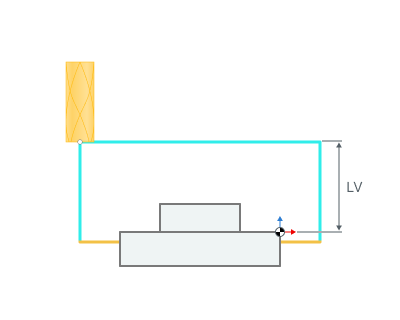

По уровню. Переходы выполняются на заданном уровне, отсчитанном от СК заготовки.
FD - Расстояние рабочей подачи
LD - Подход
Уровень. Уровень от СК заготовки, на котором выполняются переходы.

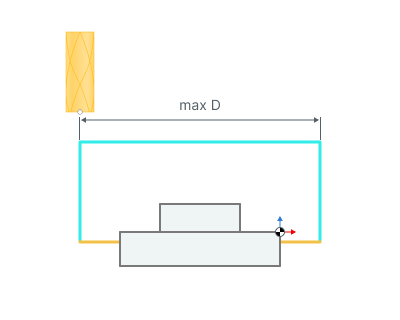

Максимальное расстояние. Определяет максимальное расстояние, на котором выполняются переходы По заданному уровню. Если расстояние оказывается больше, чем этот параметр, то переходы выполняются По безопасной плоскости.

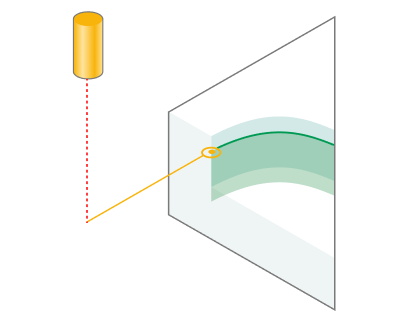

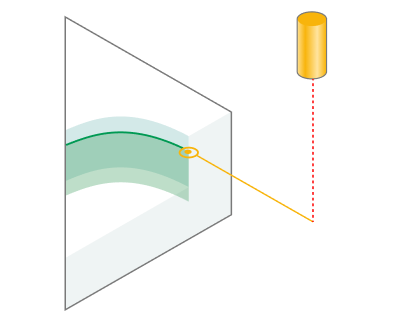

Опускание на подходе / Подъем на отходе.
Позволяет настроить способ опускания или подъема.

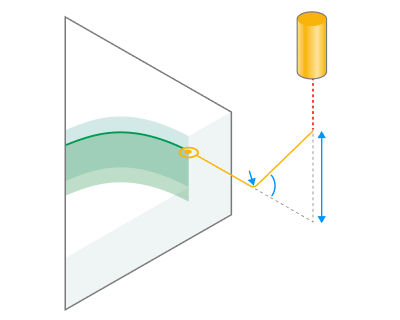

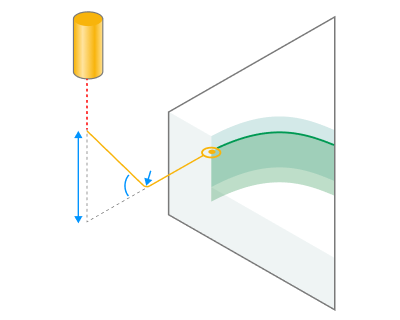

Высота. Определяет высоту подъема или опускания инструмента во время похода/отхода, выполняемого под углом.
Угол врезания. Определяет угол, под которым будет опускаться или подниматься инструмент во время подхода или отхода.
Радиус дуги сглаживания. Позволяет сгладить углы в траектории подхода/отхода с опусканием/подъемом дугой заданного радиуса.
