Переходы в операциях обработки отверстий
Область применения:
Параметры этой группы конкретизируют конечную точку движений подвода/отвода, а также определяют способ выполнения вспомогательных движений перехода от отверстия к отверстию.
Тип первого перехода:
Определяет способ подвода инструмента к первому обрабатываемому отверстию.

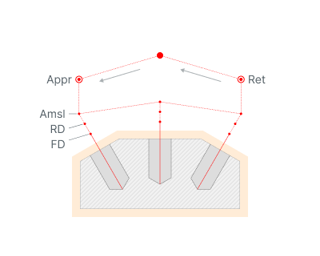

Через уровень безопасного перемещение по воздуху. Траектория инструмента продолжается вдоль оси отверстия до уровня безопасности перемещения по воздуху.
При таком правиле подход к первому отверстию осуществляется по следующей траектории:
1. Позиция смены инструмента
2. Appr- Подвод (промежуточные точки)
3. Amsl - Уровень безоп. перемещ. по воздуху
4. RD - Расстояние ускоренных перемещений (Если выключить параметр Начинать циклы на уровне безоп. перемещ. по воздуху на вкладке Стратегия)
5. FD - Расстояние рабочей подачи
Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

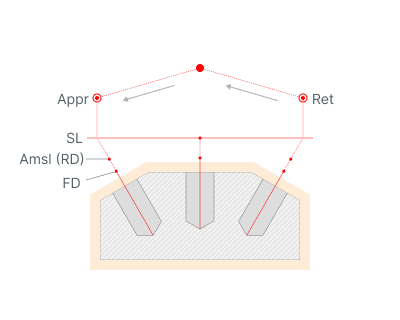

Через поверхность безопасности. Траектория инструмента продолжается до тех пор, пока ось отверстия не пересечется с заданной безопасной поверхностью (плоскостью, цилиндром или сферой).
По этому правилу подход к первому отверстию осуществляется по следующей траектории::
1. Позиция смены инструмента
2. Appr - Подвод (промежуточные точки)
3. SL - Уровень поверхности безопасности
4. Amsl- Уровень безоп. перемещ. по воздуху (если активно) , иначе RD - Расстояние ускоренных перемещений
5. FD - Расстояние рабочей подачи
Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

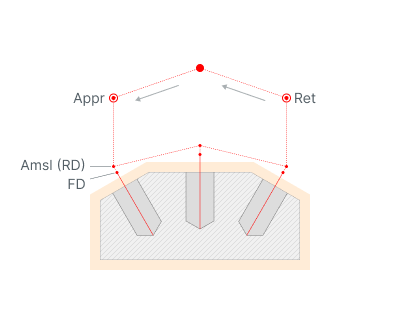

Прямой. Прямой переход к первому обрабатываемому отверстию.
При таком правиле подход к первому отверстию осуществляется по следующей траектории:
1. Позиция смены инструмента
2. Appr- Подвод (промежуточные точки)
3. Amsl- Уровень безоп. перемещ. по воздуху (если активно) , иначе RD - Расстояние ускоренных перемещений
4. FD - Расстояние рабочей подачи
Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)
Тип последнего перехода:
Определяет способ отвода инструмента от последнего обрабатываемого отверстия.

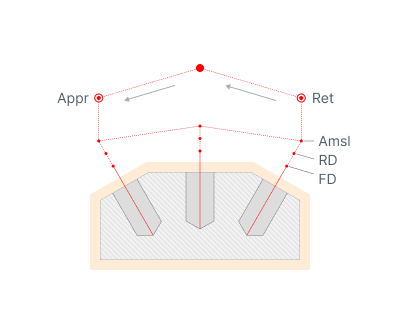

Через уровень безопасного перемещение по воздуху. Инструмент отходит по направлению своей нормали к уровню, определяемому параметром Уровень безопасного перемещения по воздуху.
При таком правиле отход от последнего отверстия осуществляется по следующей траектории:
1. Amsl - Уровень безоп. перемещ. по воздуху
2. RD - Расстояние ускоренных перемещений (Если выключить параметр Начинать циклы на уровне безоп. перемещ. по воздуху на вкладке Стратегия)
3. FD - Расстояние рабочей подачи
Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

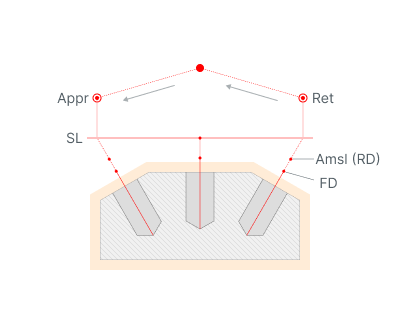

Через поверхность безопасности. Инструмент отходит по направлению своей нормали к Поверхности безопасности.
По этому правилу отход от последнего отверстия осуществляется по следующей траектории::
1. SL - Уровень поверхности безопасности
2. Amsl- Уровень безоп. перемещ. по воздуху (если активно) , иначе RD - Расстояние ускоренных перемещений
3. FD - Расстояние рабочей подачи
Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

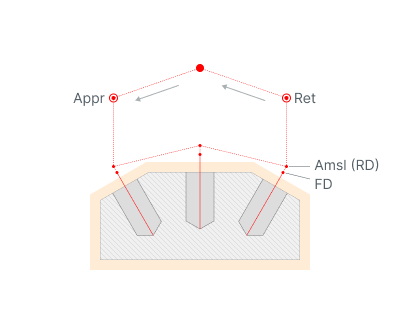

Прямой. Инструмент отходит по направлению своей нормали к Расстоянию возврата.
По этому правилу подход к первому отверстию осуществляется по следующей траектории::
1. Amsl- Уровень безоп. перемещ. по воздуху (если активно) , иначе RD - Расстояние ускоренных перемещений
2. FD - Расстояние рабочей подачи
Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)
Тип длинных переходов:
Определяет способ перехода инструмента между последовательными обрабатываемыми отверстиями, если длина перехода между этими отверстиями больше величины, заданной в параметре Макс длина короткого перехода.
Через уровень безопасного перемещение по воздуху. Инструмент по кратчайшему пути подходит к следующему отверстию к уровню, определяемому параметром Уровень безопасного перемещения по воздуху, затем по направлению нормали инструмента подходит к Расстоянию рабочей подачи.
Через поверхность безопасности. Инструмент по Поверхности безопасности подходит к следующему отверстию к уровню, определяемому параметром Безопасный уровень поверхности, затем по направлению нормали инструмента подходит к Расстоянию рабочей подачи.
Прямой. Инструмент по кратчайшему пути подходит к следующему отверстию к уровню, определяемому параметром Расстояние возврата, затем по направлению нормали инструмента подходит к Расстоянию рабочей подачи.
Ортогональный. Если значение Расстояния возврата у следующего отверстия больше чем у текущего, то инструмент отводится вдоль своей нормали к уровню Расстояния возврата следующего отверстия, затем по кратчайшему пути переходит к следующему отверстию, затем опускается вдоль своей нормали к Расстоянию рабочей подачи.
Тип коротких переходов:
Определяет способ перехода инструмента между последовательными обрабатываемыми отверстиями, если длина перехода между этими отверстиями меньше величины, заданной в параметре Макс длина короткого перехода. Параметры те же самые, что и в Типе длинных переходов.

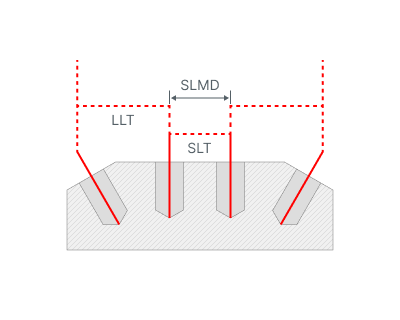

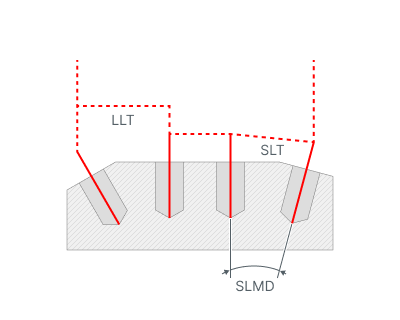

Максимальный угол короткого перехода / Максимальная длина короткого перехода:
Используя параметры Макс длина короткого перехода и Макс. угол короткого перехода, вы можете разделить случаи длинного и короткого перехода, чтобы можно было создавать разные типы переходов.
Если Макс длина короткого перехода и Макс. угол короткого перехода меньше расстояния между отверстиями, то переход выполняется по закону Типа длинных переходов. В противном случае он будет выполнен по закону Типа коротких переходов.
SLMD - Макс. длина короткого перехода
SLMA - Макс. угол короткого перехода
SLT - Тип коротких переходов
LLT- Тип длинных переходов
